Bó Hoa Hyperboloid Valentine

Toán học

Mẫu này tận dụng một đặc tính rất hay của bề mặt hyperboloid: có thể dựng hoàn toàn từ các đường thẳng! Dù không phải bề mặt “developable” (khai triển được) như hình trụ hay hình nón, hyperboloid vẫn được ứng dụng trong cơ khí dưới dạng các kết cấu kiến trúc và tháp vừa nhẹ vừa cứng vững, cũng như một số loại bánh răng chuyên dụng.

Lắp ráp

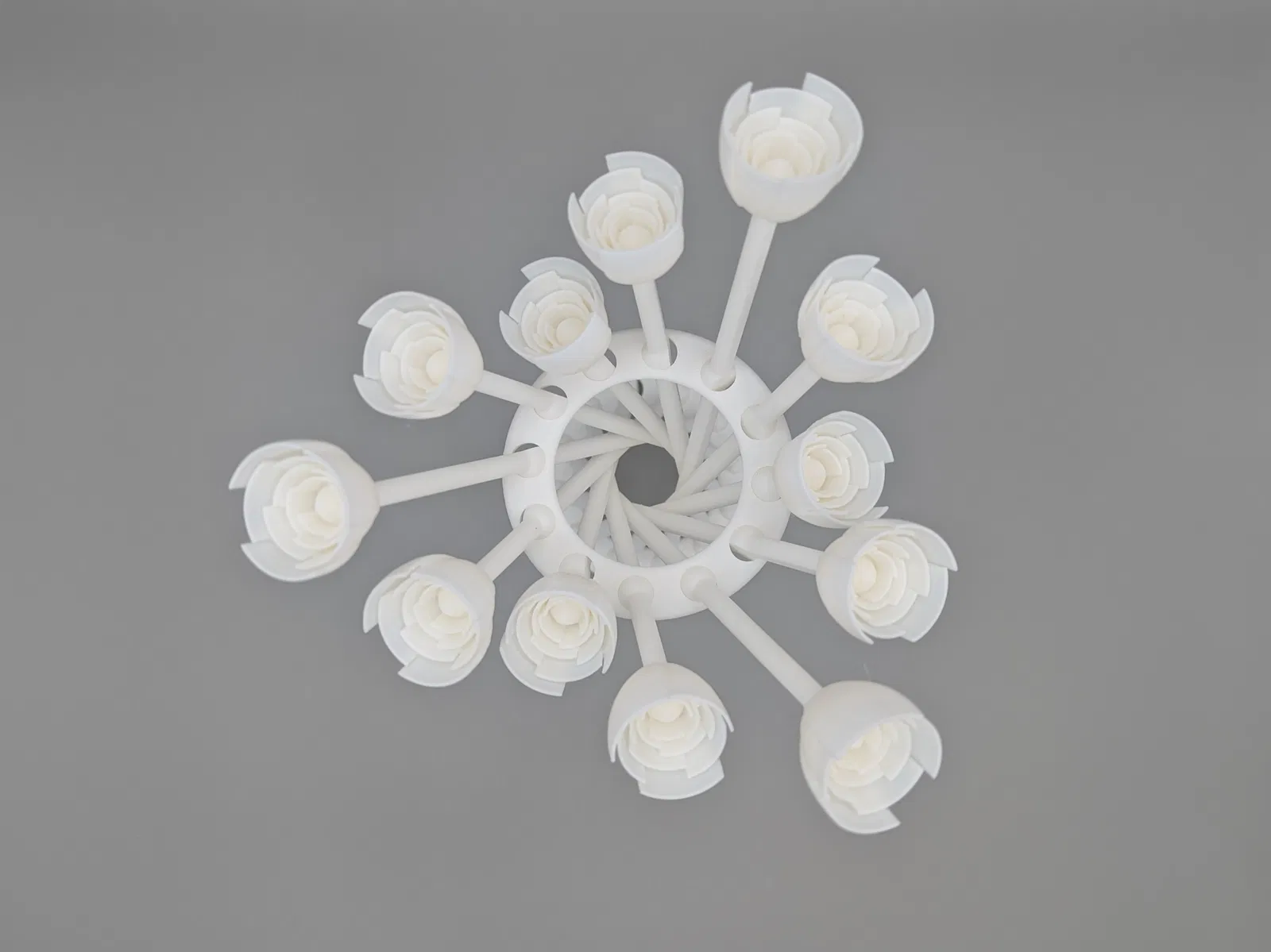

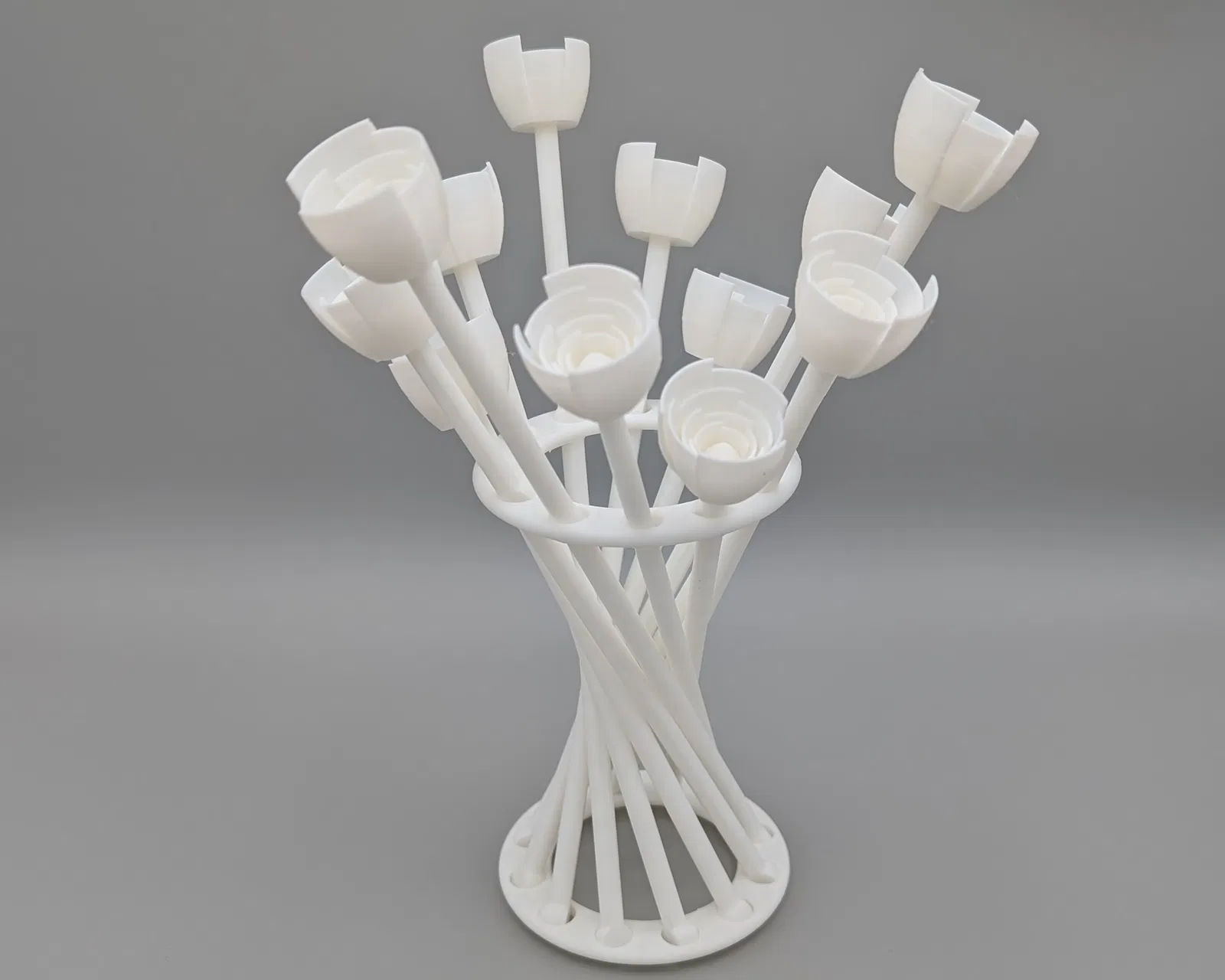

Để dựng mẫu này, bạn in 2 vòng (rings), 12 bông hoa, và chọn các loại thân (stems) sao cho tổng cộng đủ 12 cái (bên mình in 3 thân dài, 6 thân vừa và 3 thân ngắn để tạo thành bó hoa dạng tam giác). Ràng buộc duy nhất là không được đặt hai thân cùng độ dài cạnh nhau, để các bông hoa có đủ khoảng trống cho nhau.

Nhớ in tất cả chi tiết với mặt phẳng úp xuống, bao gồm cả stems. Mỗi stem đã được làm phẳng một bên để hỗ trợ in và lắp ráp.

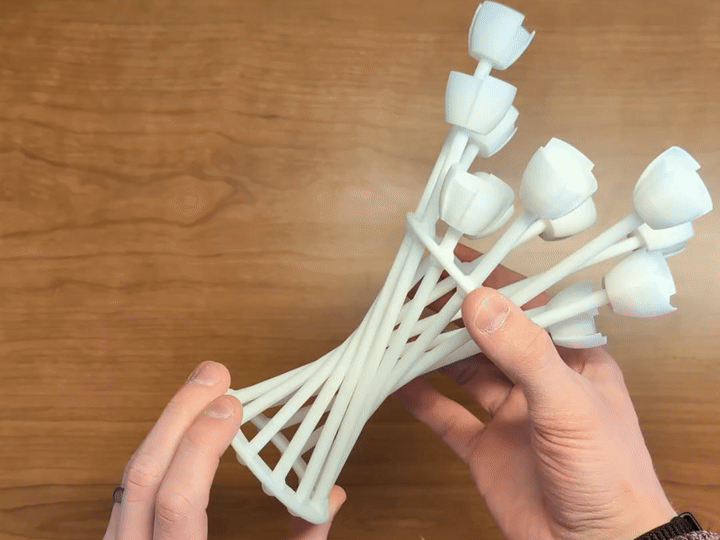

Khi lắp, bấm khớp bi (ball joint) phía trên của một stem vào một vòng, rồi bấm khớp bi phía dưới vào vòng còn lại. Sau đó đi vòng quanh cả hai vòng tròn, mỗi stem luôn gắn khớp trên trước, cho đến khi đủ cả 12 stem (nhớ đảm bảo thứ tự stems là giống nhau trên cả hai vòng!). Cuối cùng, bấm phần đáy của hoa vào phần đầu mỗi stem là xong, trưng lên thôi!

Tìm hiểu thêm

Thiết kế này được phát triển bởi Compliant Mechanisms and Robotics Group (CMR) thuộc Brigham Young University (BYU). Theo dõi tụi mình tại @byucmr trên Instagram, @CompliantMechanismsResearchGroup trên Facebook, hoặc ghé website BYU Compliant Mechanisms and Robotics (CMR) để tìm hiểu thêm về compliant mechanisms.
