Eddy BTT Vzbot PrintedHead – Giá đỡ bắt vít chống rung

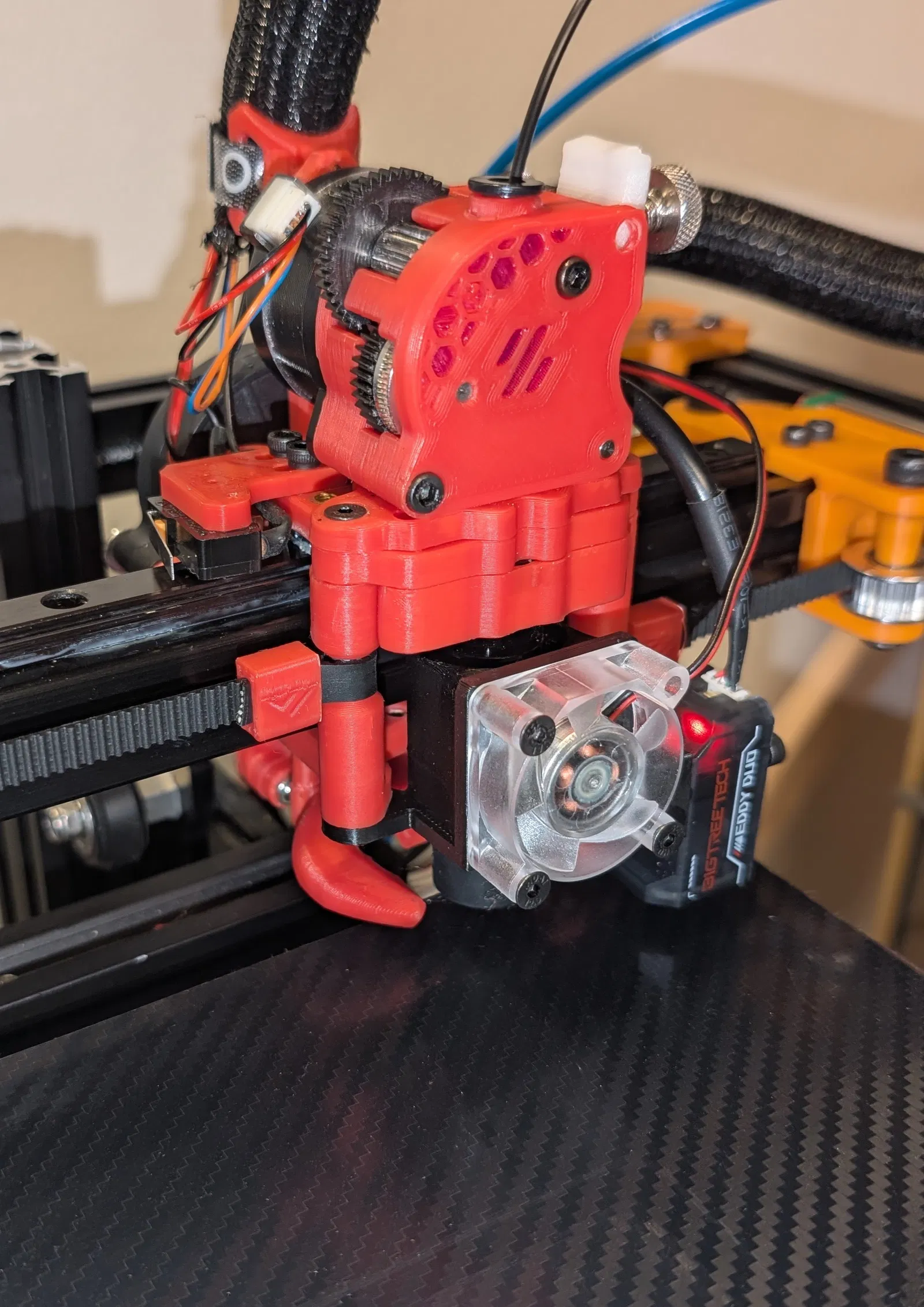

Mình mới dựng một bộ Vzbot gantry trên Ender6. Phần hotend mình dùng hotend kiểu V6 và một Eddy BTT. Lúc đầu mình làm một cái holder chỉ cho BTT thôi, nhưng rồi nhận ra là nó sẽ bị rung/lạch cạch khi in, vì bình thường quạt V6 không bắt vào đâu cả, chỉ kẹp vào heatsink.

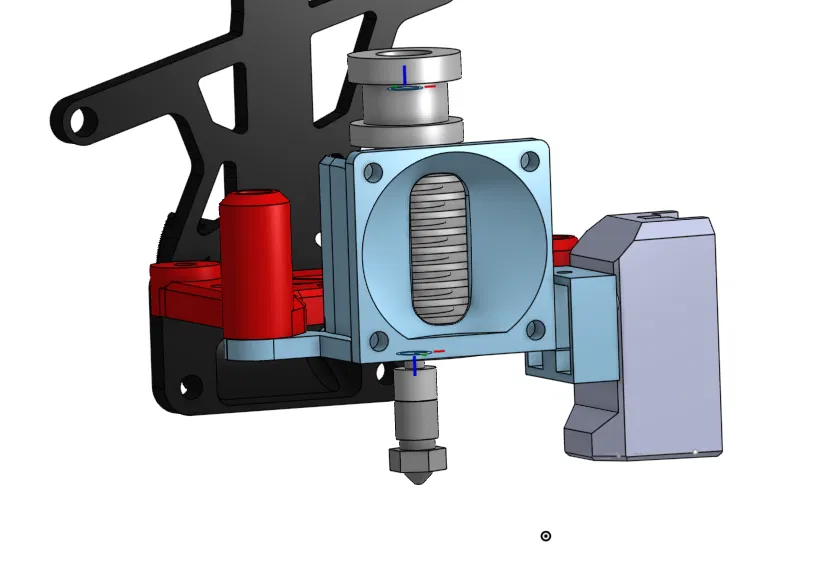

Mình lấy fan mount của Golliath sửa lại để có thể gắn và tháo khỏi PrintedHead mà không cần phải tháo rời toàn bộ toolhead. Vì vậy cái quạt sẽ được bắt vít ở phía dưới của toolhead.

Trong lần chỉnh sửa này mình cũng thêm cách để đặt Eddy BTT sát nozzle nhất có thể.

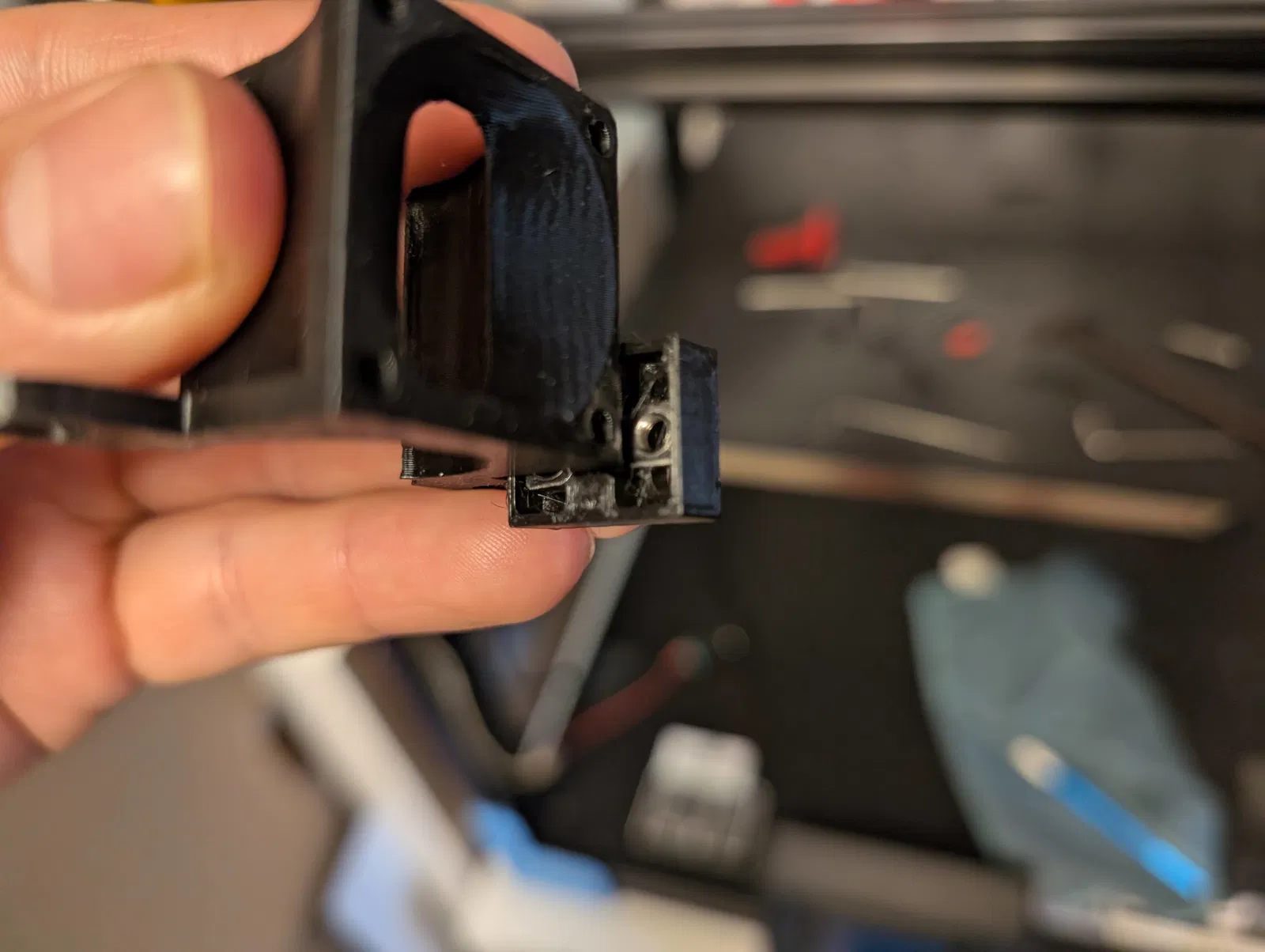

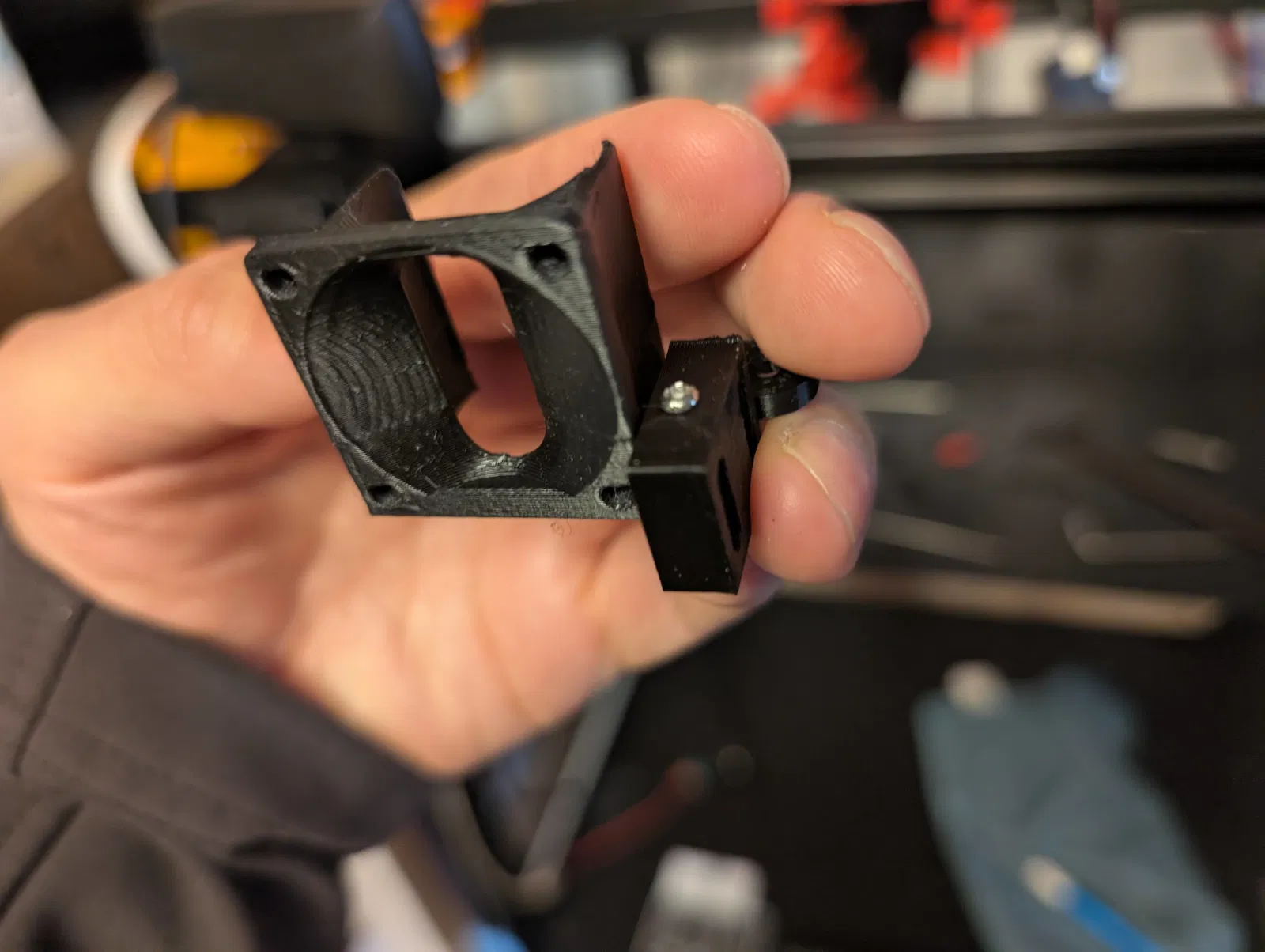

Để nối phần Fan và BTT holder, bạn cần một con vít M2 thường, dài tối đa 12mm. Nếu là loại tự ren (self tapping) thì chắc bạn có thể dùng dài hơn và xuyên qua nhựa thêm một chút, có thể tới 14mm.

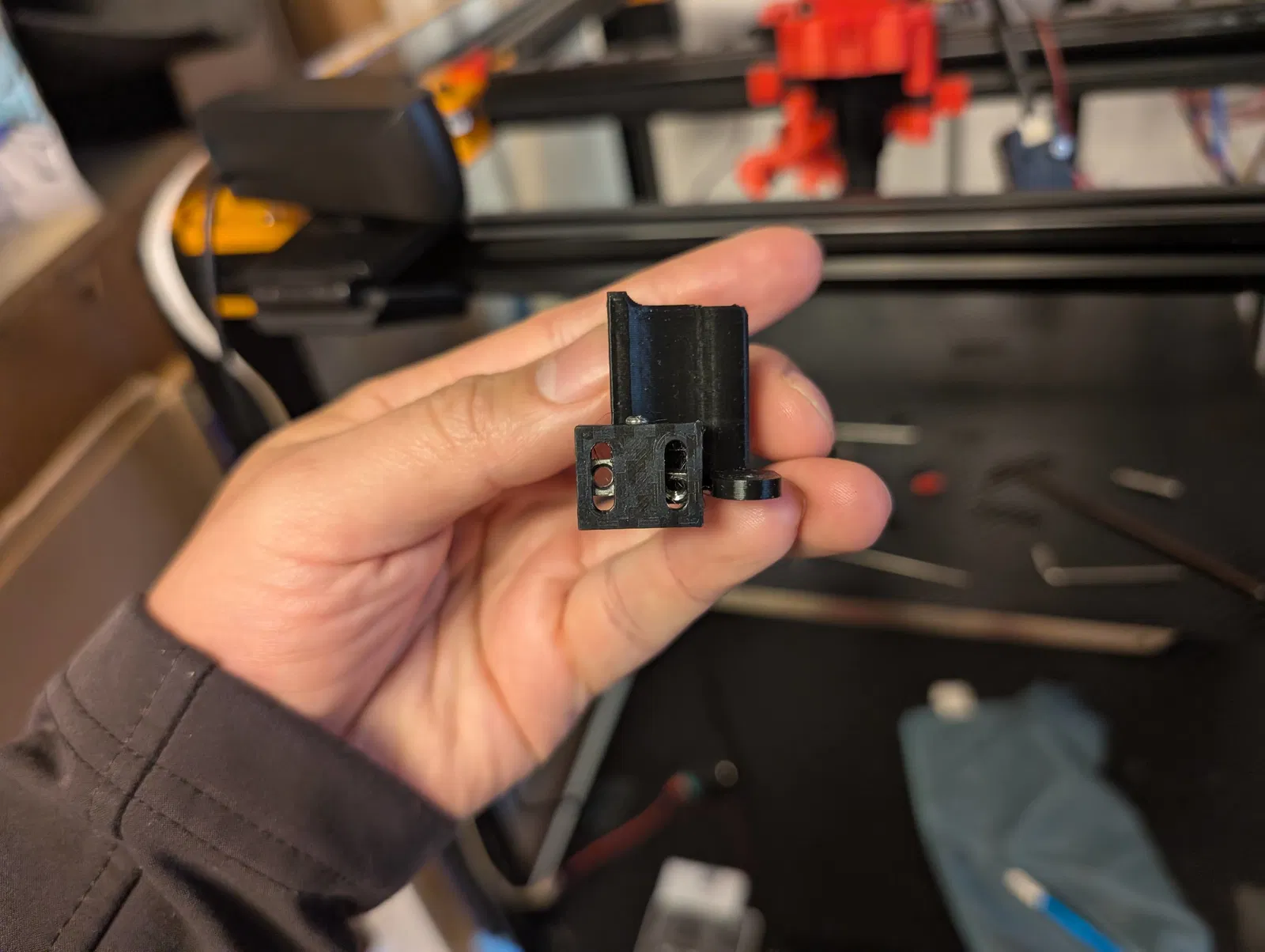

Các con tán mình dùng để cố định Eddy BTT là tán vuông M3 để nó không bị xoay. Chiều dài vít nên lớn hơn 20mm nhưng nhỏ hơn 25mm. Mình chỉ có vít 26mm nên mình thêm một con tán ở đầu để bù lại cho vừa.

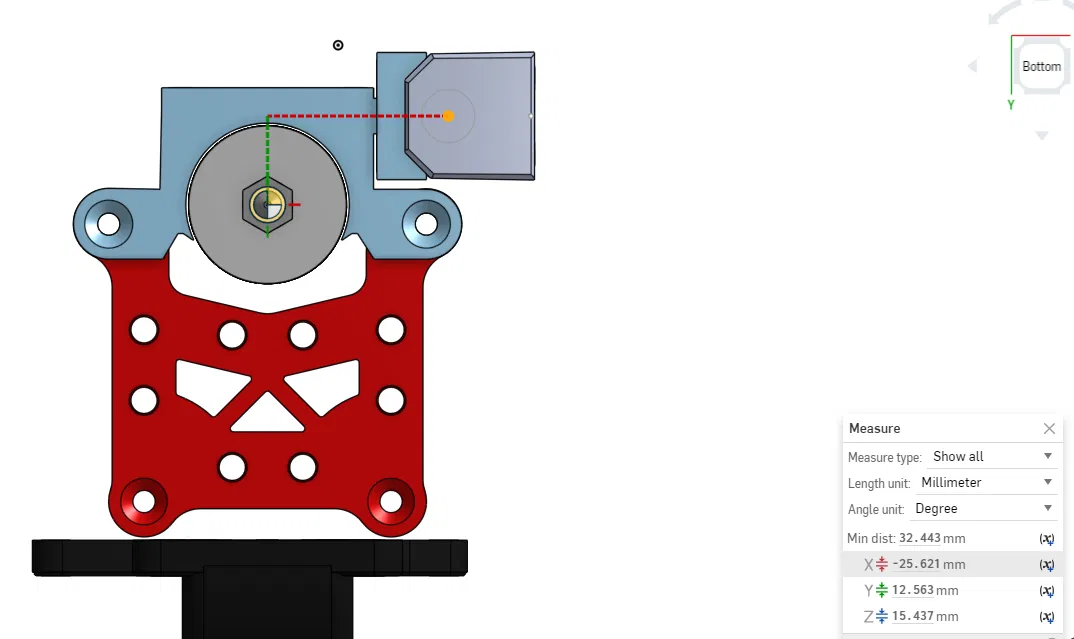

Offsets BTT Eddy mình đang dùng như bên dưới

x_offset: 25.5

y_offset: -12.5

Đừng như mình mà quên chỉnh bed_min và bed_max nếu bạn đổi offsets, mấy giá trị đó cần tính lại.
