Chân Đế Màn Hình In Hoàn Toàn – Chỉnh Cao/Xoay/Nghiêng – VESA 75 & 100

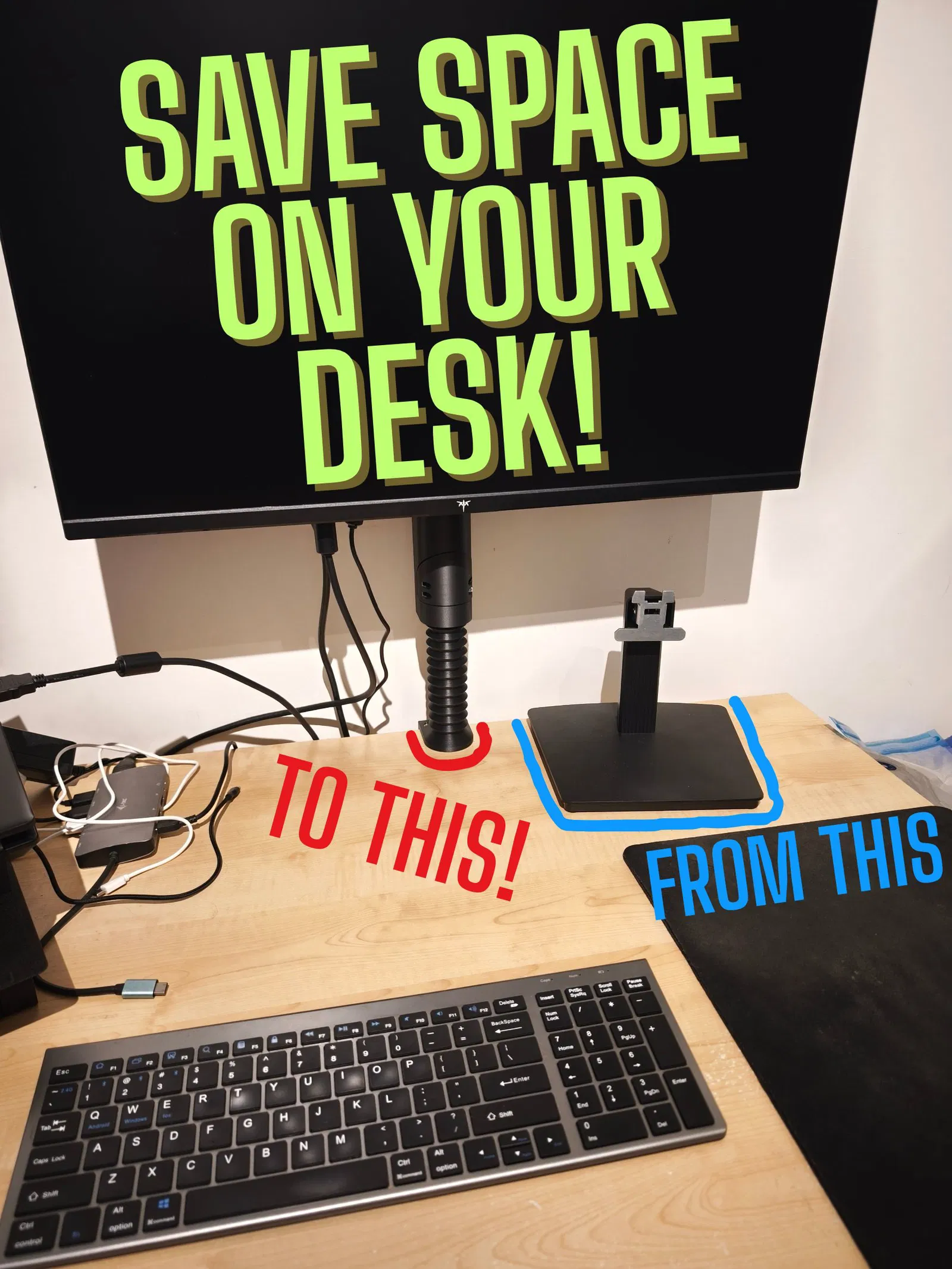

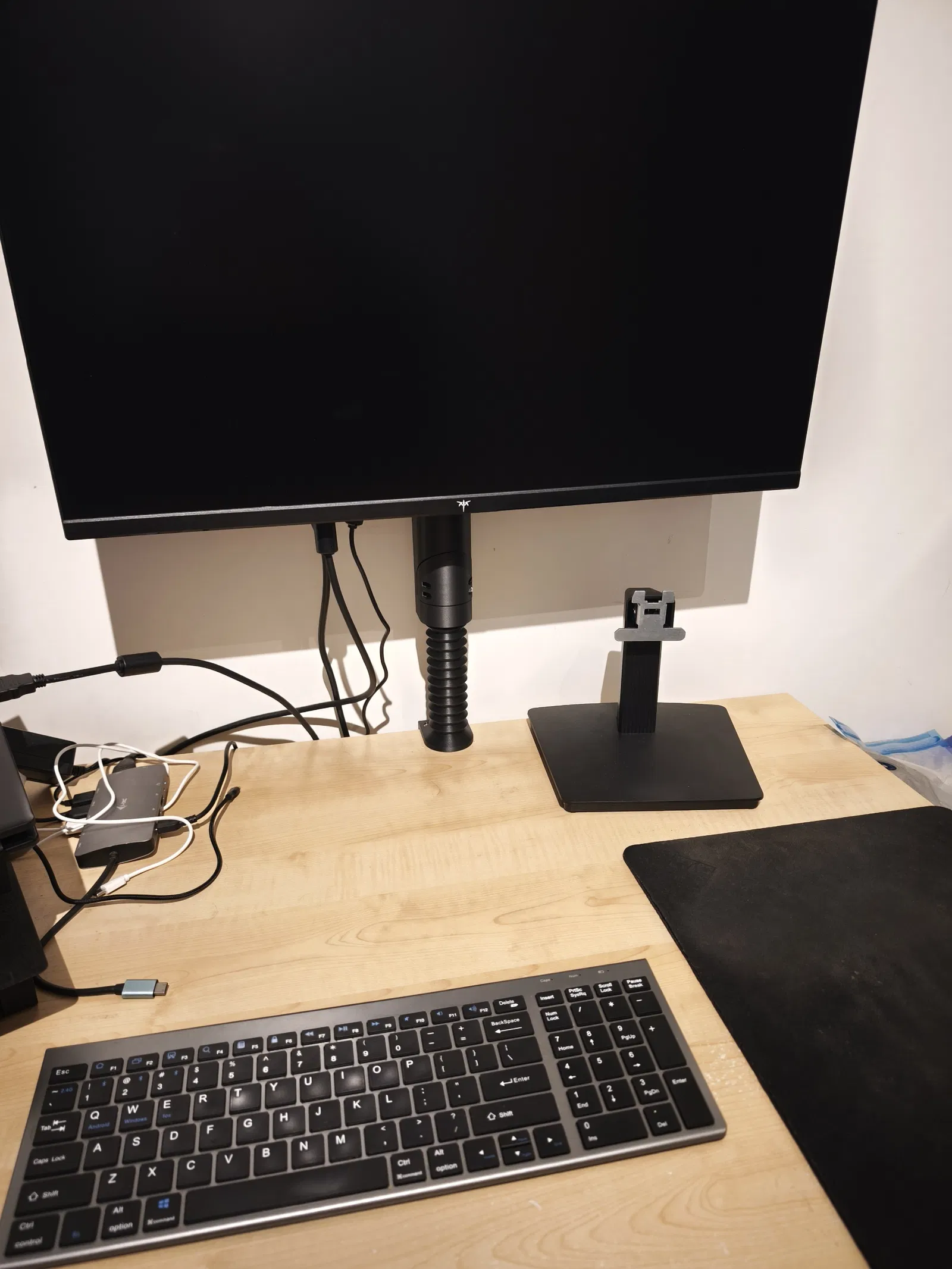

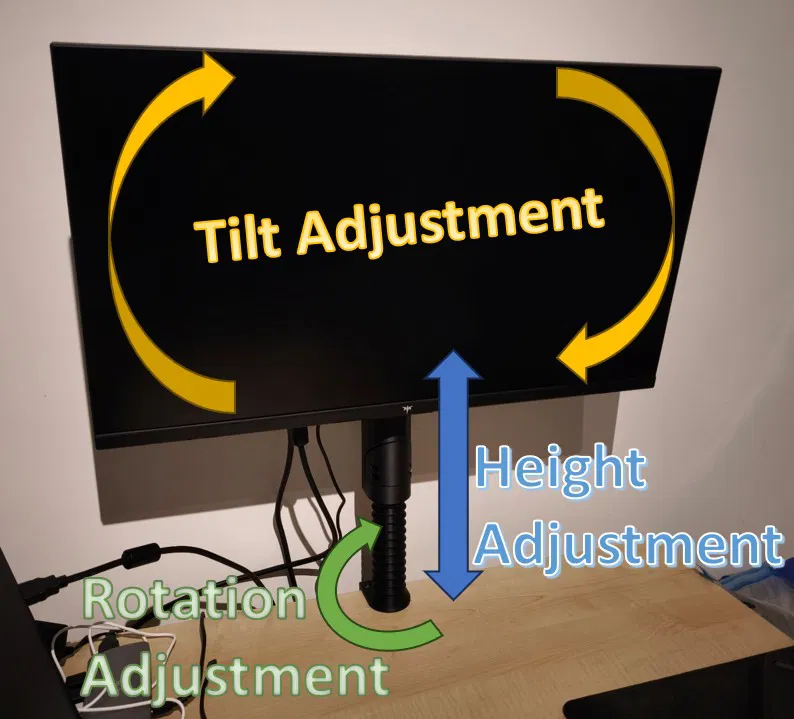

Mình muốn giải phóng mặt bàn bằng cách bỏ cái chân đế zin của màn hình vì nó quá cồng kềnh. Lúc đó không thấy có giải pháp 3D printable nào vừa gọn mà vẫn cho mình chỉnh đủ height, rotation và tilt của màn, nên mình tự thiết kế luôn. Từ một ý tưởng đơn giản, nó thành dự án kéo dài cả tuần với nhiều phần “over-engineering” và cố gắng làm sao cho dùng được phổ thông nhất có thể cho mọi người:

• Tương thích VESA 75 & VESA 100

• Có bản in 250mm & 320mm (tương thích từ Bambu A1 tới dòng H2 và bao phủ khoảng 90% máy in 3D trên thị trường).

Hướng dẫn lắp ráp:

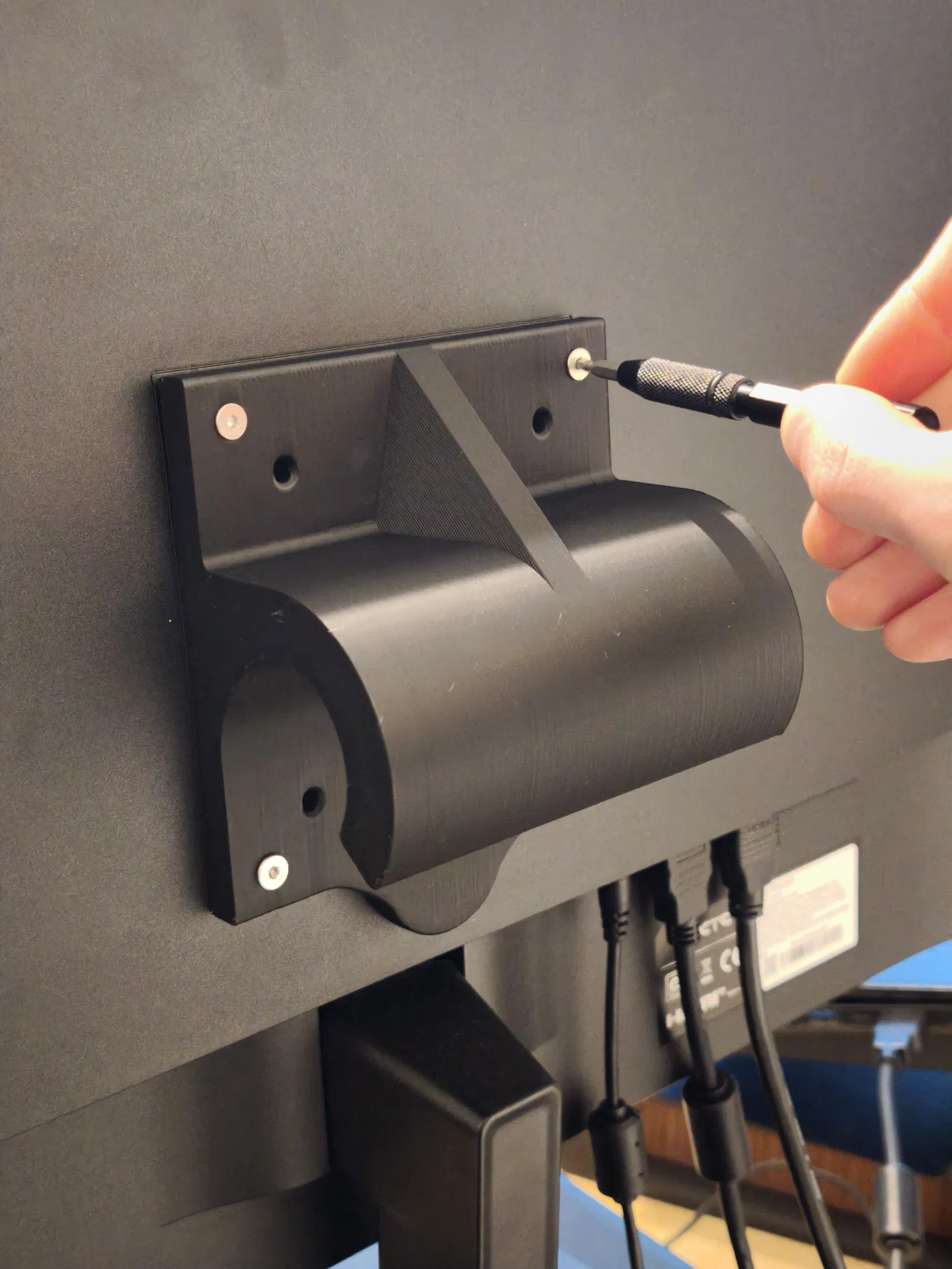

1. Bắt chặt file "VESA75and100Mount.stl" vào mặt sau màn hình.

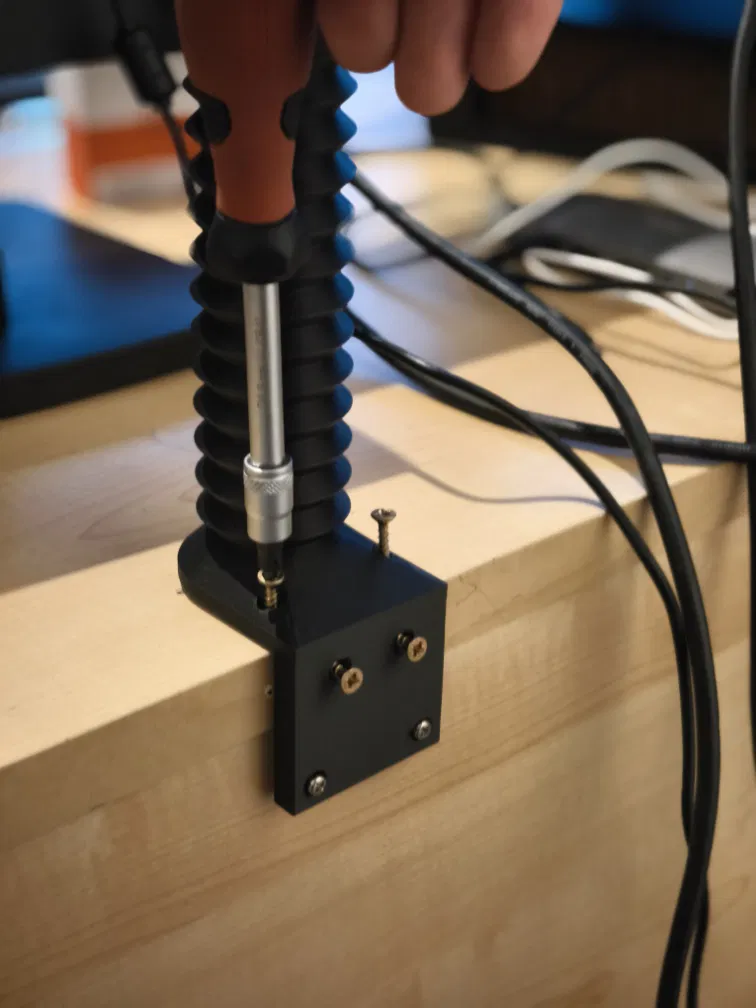

2. Bắt chặt "InnerShaft.stl" xuống mặt bàn bằng vít gỗ. Mình dùng vít 3.5 x 10mm (6 con). Nếu bạn muốn màn cao và có máy in lớn, có thể dùng "320mm_Innershaft.stl". Nếu muốn màn thấp hơn hoặc máy in nhỏ, nên dùng "250mm_Innershaft.stl"



3. (TUỲ CHỌN) Nếu muốn gia cường, bạn có thể cho bất kỳ thanh trụ gỗ/kim loại đường kính 23mm vào bên trong "Inner Shaft" để tăng độ cứng. Mình dùng một cây lấy từ cây thụt bồn cầu loại rẻ.



4. Ép vào 4 heated inserts M4x5mm.

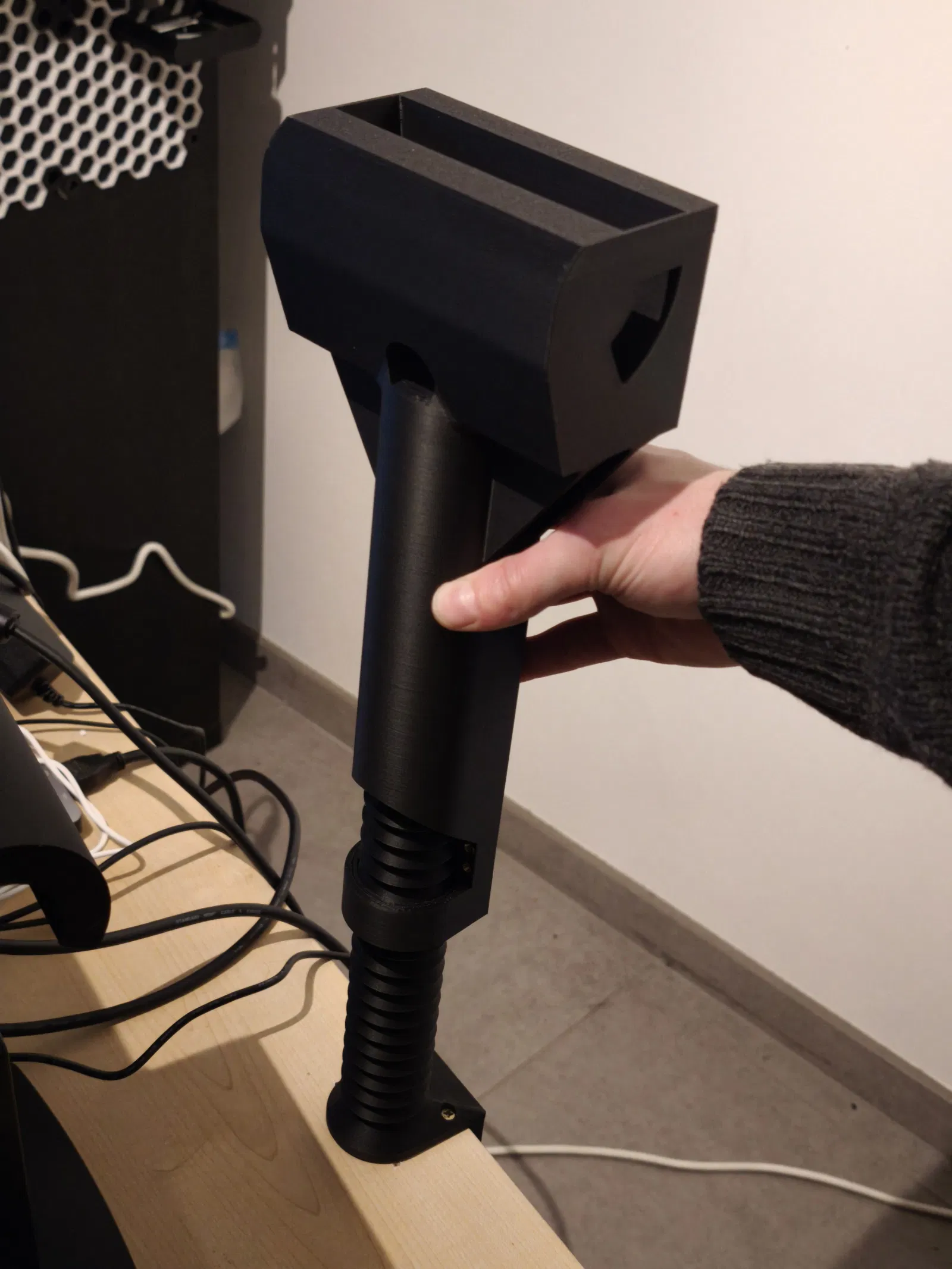

5. Lồng "OutterShaft.stl" vào phía ngoài. Nếu bạn muốn màn cao và có máy in lớn, có thể dùng "320mm_OutterShaft.stl". Nếu muốn màn thấp hơn hoặc máy in nhỏ, nên dùng "250mm_OutterShaft.stl"

6. Nhớ dùng đúng printing profiles của mình. Nếu không, hãy đảm bảo bạn bật Fuzzy Skin ở mặt trong của "HeightBlocker.STL" để chặn việc chân bị xoay hiệu quả hơn sau khi siết. (Thiết lập Fuzzy Skin 0.3mm / 0.3mm).

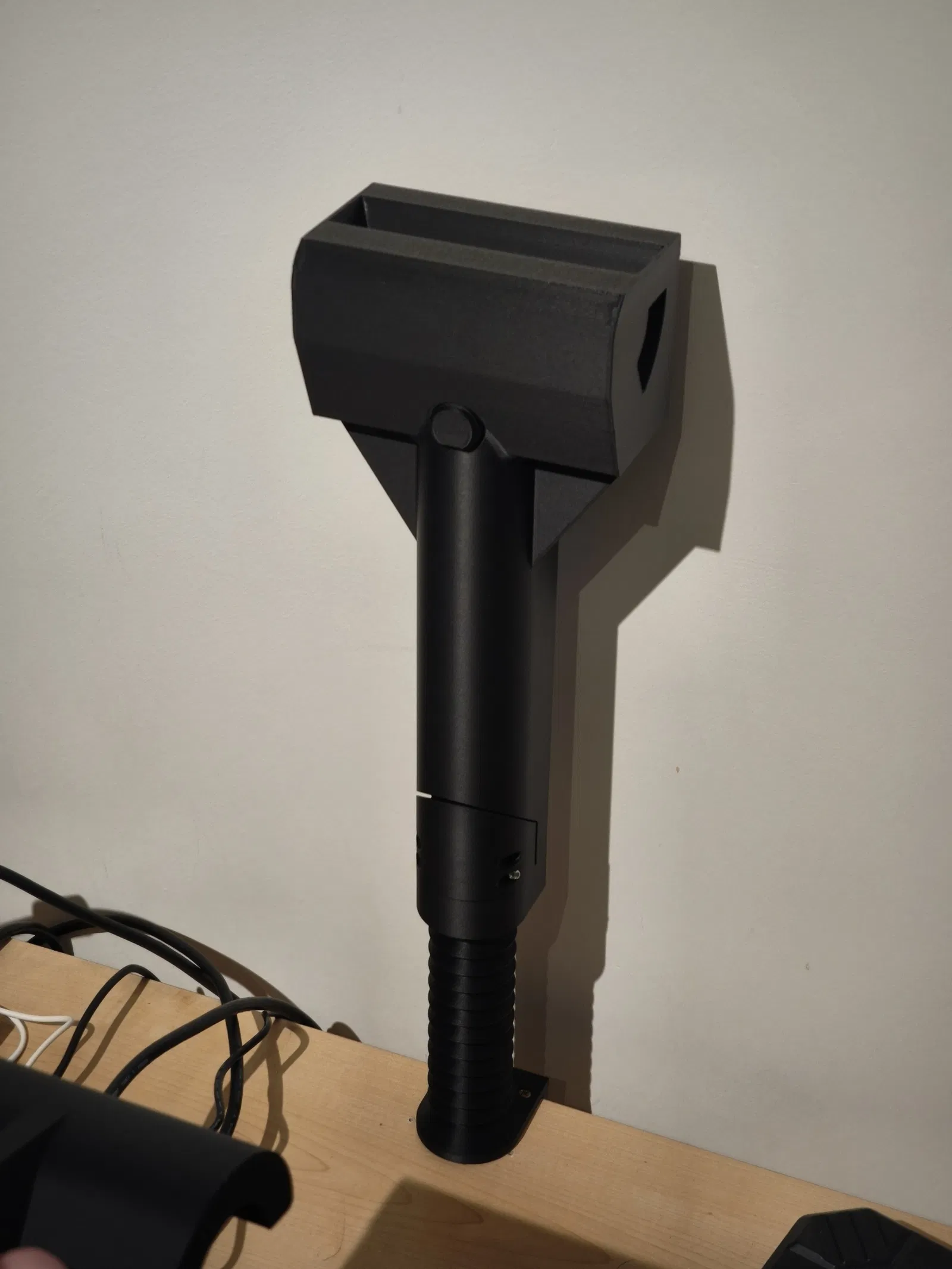

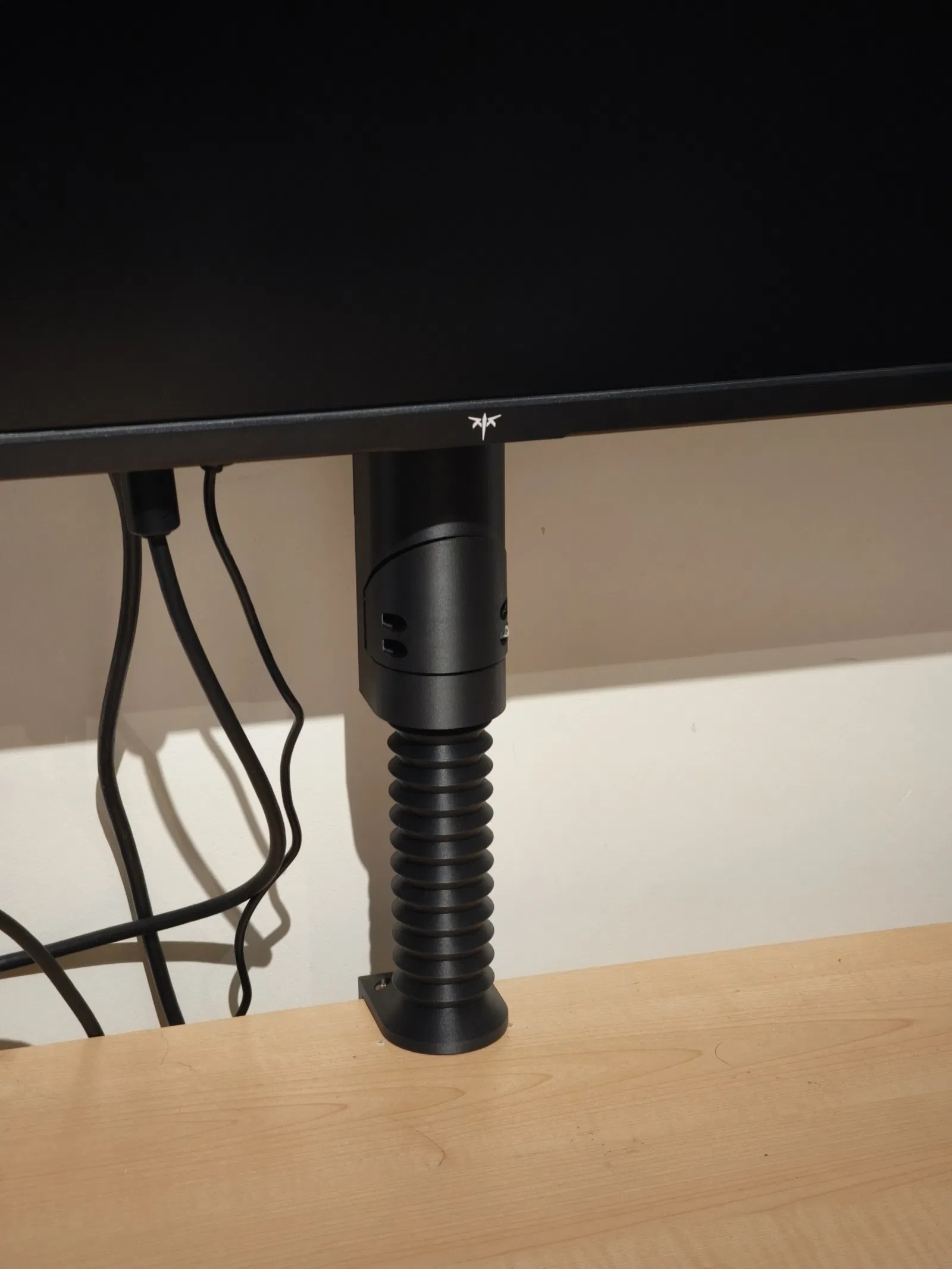

7. Chọn độ cao mong muốn rồi gắn "HeightBlocker.stl" vào. Sau đó canh hướng xoay bạn muốn và siết 4 con vít (M4x20 hoặc 22) để cố định height và rotation. Chi tiết này về cơ bản đóng vai trò như “khóa” cho chiều cao và góc xoay.

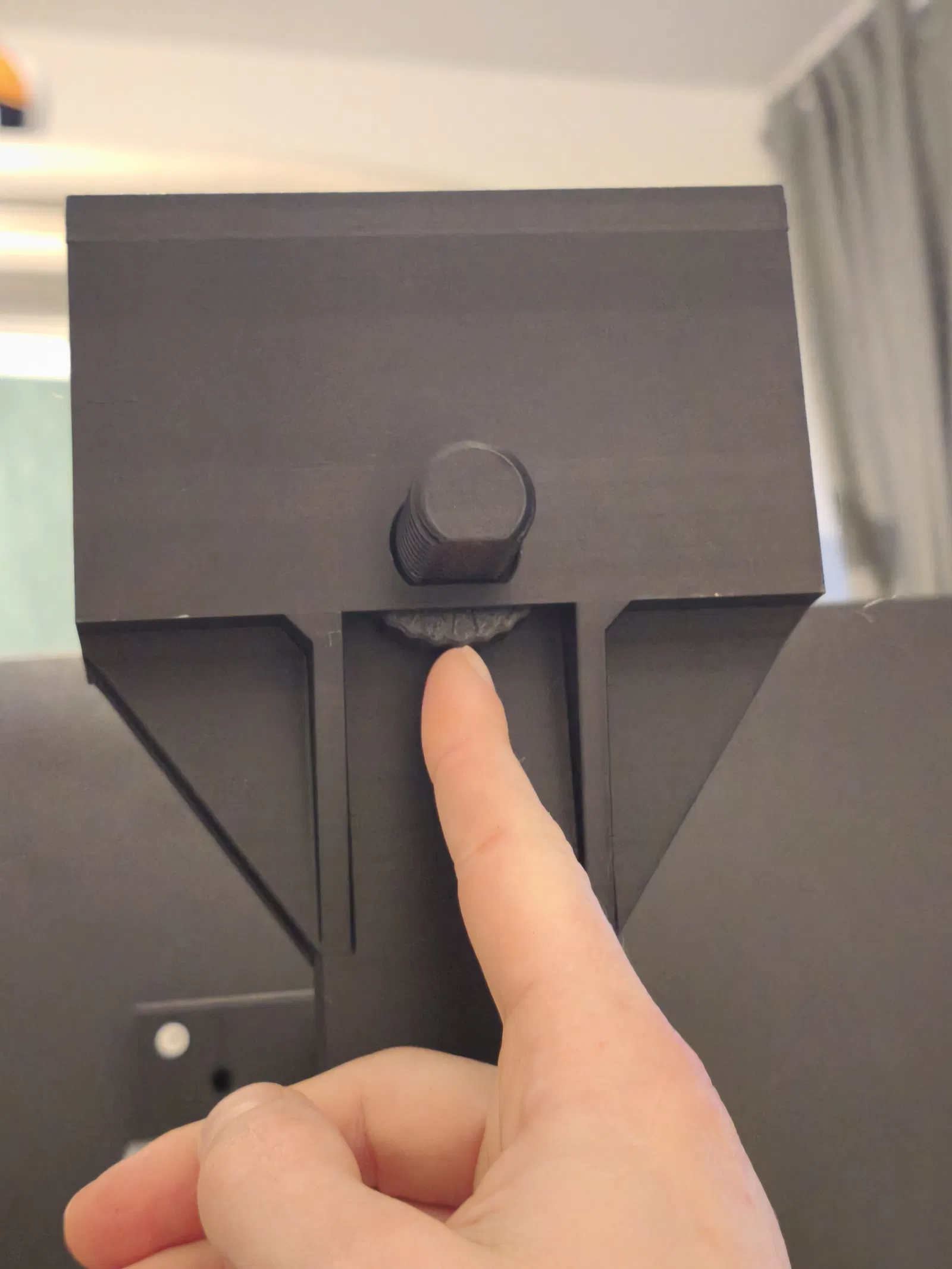

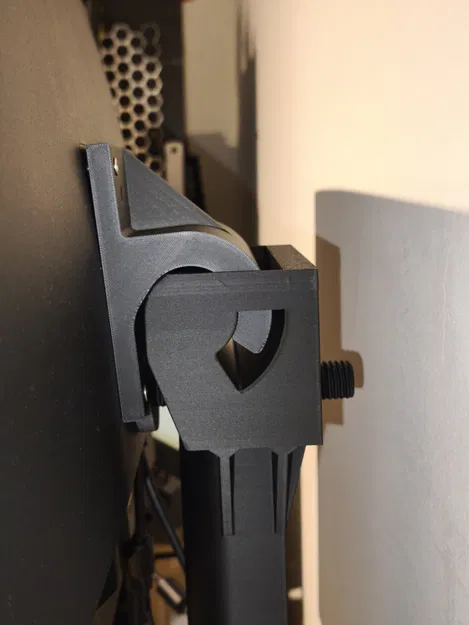

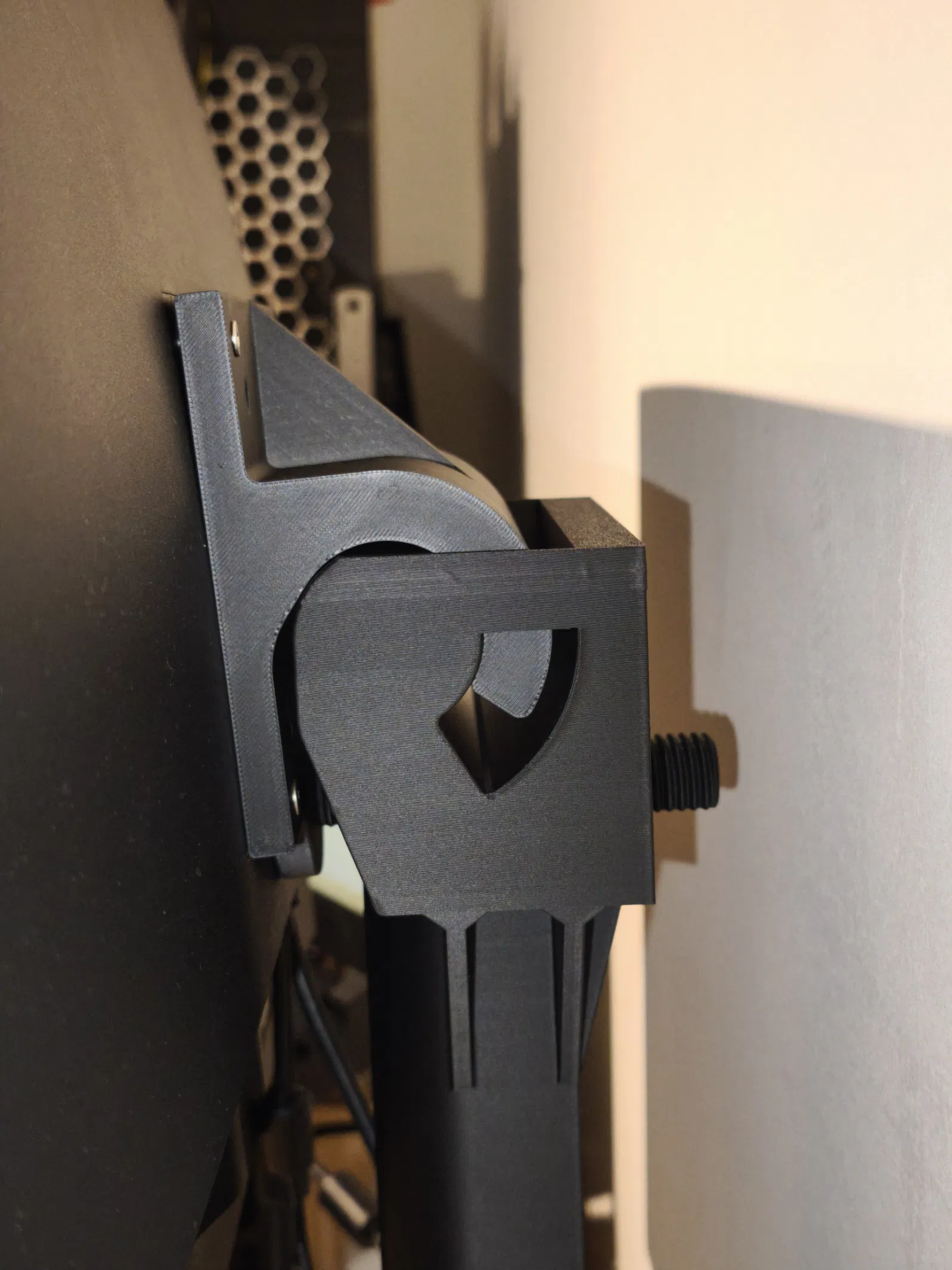

8. Luồn "ThreadedRod.STL" từ phía trước, và giữ "ThreadedNut.STL" ở phía sau. Khi cây ty vào hết, xoay Nut để bắt đầu siết. Đây là phần dùng để điều chỉnh tilt của màn. Khi ty nhô ra phía trước, màn sẽ ngửa lên. Khi ty rút về phía sau, màn sẽ chúi xuống. Cách này cho bạn chỉnh tilt vô cấp (- / +20 độ)



Ý tưởng “đỉnh” cho cơ cấu này mình lấy từ @MintAndMax trên MW. Cảm ơn bạn ấy rất nhiều vì cơ chế đơn giản mà hiệu quả cực cao.

8. Chỉ cần đặt màn (đã gắn mount) lên phía trên là xong, dùng thôi!

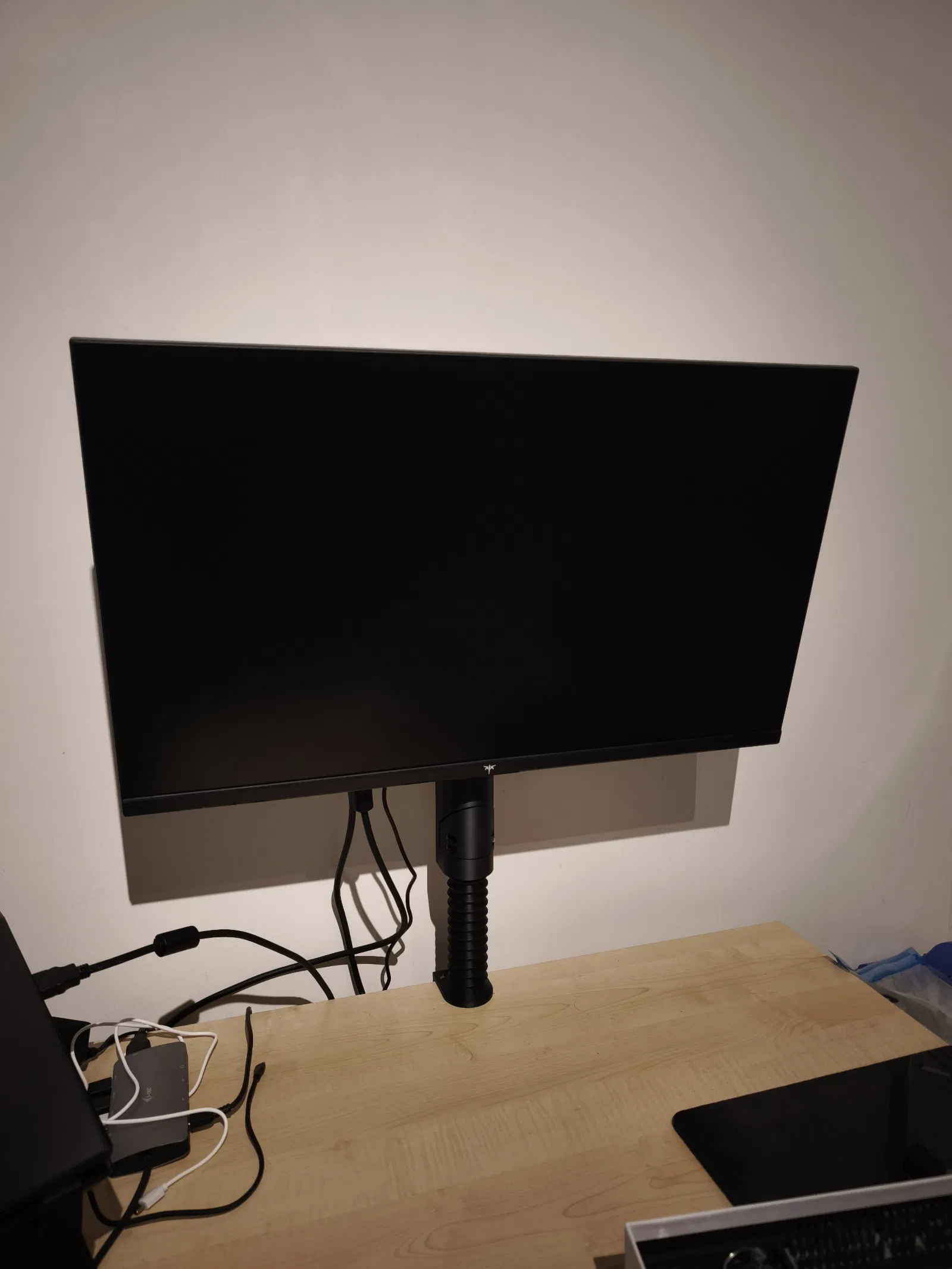

Mình đã in bằng Sunlu PLA và đang lắp với màn 27" KTC nặng 4.25kg, dùng không gặp vấn đề gì.

LƯU Ý / MIỄN TRỪ TRÁCH NHIỆM:

• Vui lòng chọn filament phù hợp để đảm bảo độ bám lớp (layer adhesion) đủ cho trọng lượng màn hình (nên tránh filament Matte hoặc Silk vì layer adhesion kém hơn. Tương tự với filament CF hoặc GF).

• Trước khi in, hãy đảm bảo filament của bạn đã được calibrate đúng (Flow và Temperature) để có layer adhesion tốt.

• Mình không chịu trách nhiệm cho bất kỳ hư hại nào phát sinh khi dùng thiết kế này. Mình có dùng các file này cho nhu cầu của mình, nhưng vì mình không kiểm soát được chất lượng bản in của bạn nên không thể đảm bảo nó sẽ hoạt động với bạn. In là tự chịu rủi ro!
