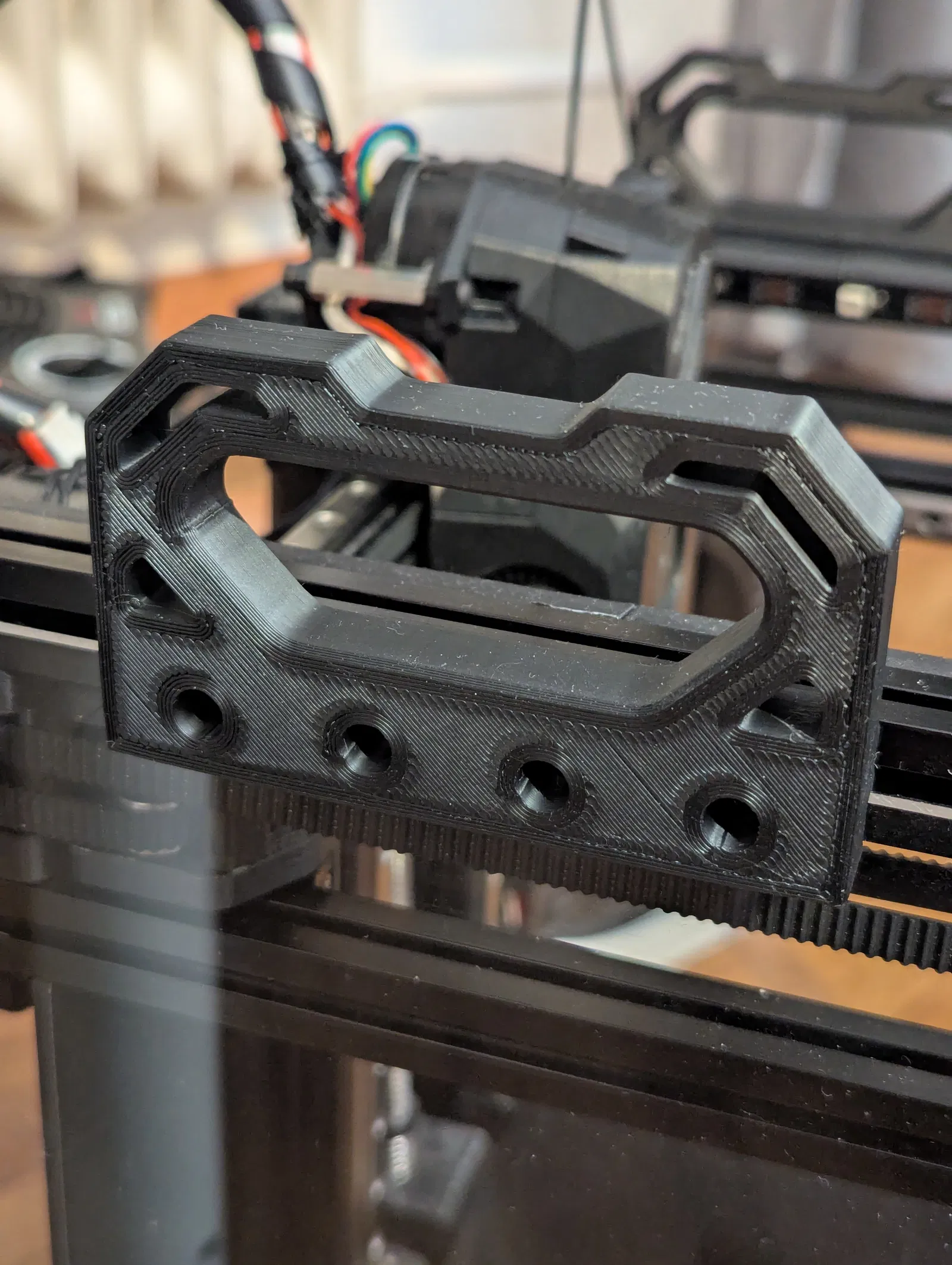

Tay cầm khung xương (Skeletal) cho VORON V0

Đây là bộ tay cầm chắc chắn, cầm rất đã tay cho VORON V0. Mình chỉ làm phiên bản cho panel dày 2.5mm, nhưng có kèm file CAD để bạn chỉnh cho mọi độ dày. Nên tương thích với mọi loại tophat (không bị vướng panel).

Mình in trên VORON V0 với các thiết lập sau:

• Filament: Geeetech PLA (nhưng ABS sẽ tốt hơn)

• Nozzle: 0.4mm

• Layer thickness: 0.2mm

• Infill: 40% rectilinear

• Wall/perimeters: 4

• Botton/top surface: 3 (đủ dùng, nhưng bạn có thể tăng lên 5)

Hướng dẫn lắp ráp gốc:

Để lắp, mỗi bên tay cầm bạn sẽ cần:

• 4x M3x12 BHCS (tổng 8 con cho cả hai bên)

• 3x M3 Nut (tổng 6 con cho cả hai bên)

Bạn sẽ phải thêm 3 con nut vào các thanh extrusion phía trên, vì tay cầm sẽ thay thế kẹp panel phía trên và cần tổng cộng 4 con nut (3 con mới + 1 con cũ từ kẹp panel)

1. Tháo kẹp (clip) ở giữa trên các thanh extrusion phía trên, nhưng giữ lại con nut tại chỗ.

2. Tháo ốc của cả hai bên đang giữ các thanh extrusion trên bên trái và bên phải.

3. Nhấc extrusion lên vừa đủ để có thể thả thêm 3 con nut vào các rãnh ngoài.

4. Đặt extrusion về lại vị trí và siết chặt các con ốc giữ extrusion.

5. Dùng lại con nut hiện có (từ kẹp panel cũ) và 3 con nut mới để bắt tay cầm. Canh cho các con nut thẳng hàng có thể hơi khó, cần kiên nhẫn chút.

Ghi công

Mẫu này là bản remix từ V0 Handles Slim của Ch4rlesB (GPLv3): https://github.com/VoronDesign/VoronUsers/tree/main/printer_mods/Ch4rlesB/V0_Handles_Slim
