Giá đỡ biến trở âm lượng cho arcade Frogger (Frogger Arcade Volume Mount)

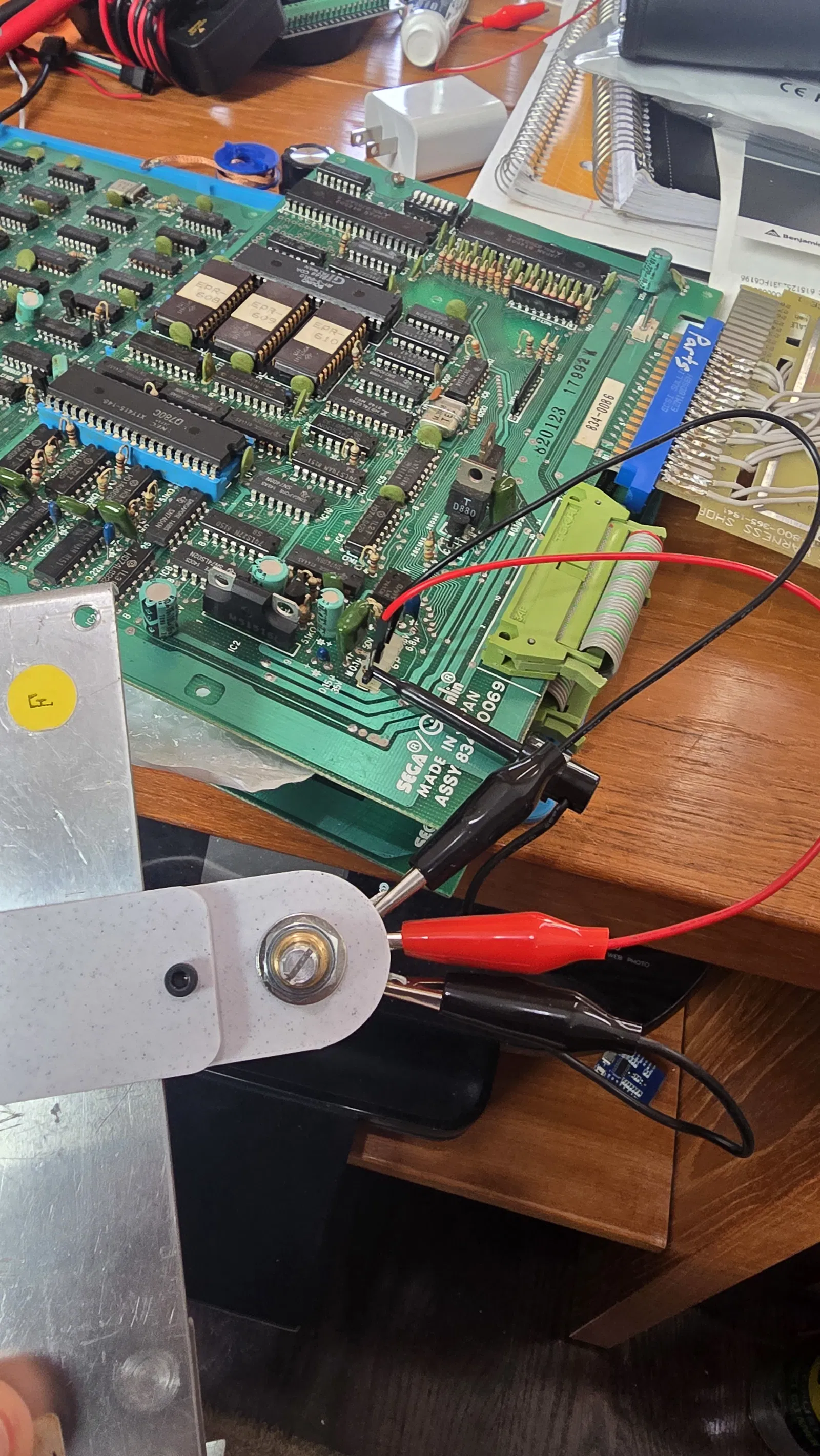

Để có âm thanh từ board arcade Frogger, bạn cần một biến trở 200 ohm (variable resistor) nối vào board. Thường thì trong tủ máy (cabinet), cái này được đi dây ra phía trước trong hộp coin. Nếu bạn giống mình và đang có một cái board đã tháo ra khỏi cabinet thì rất có thể bạn không có sẵn đường kết nối đó.

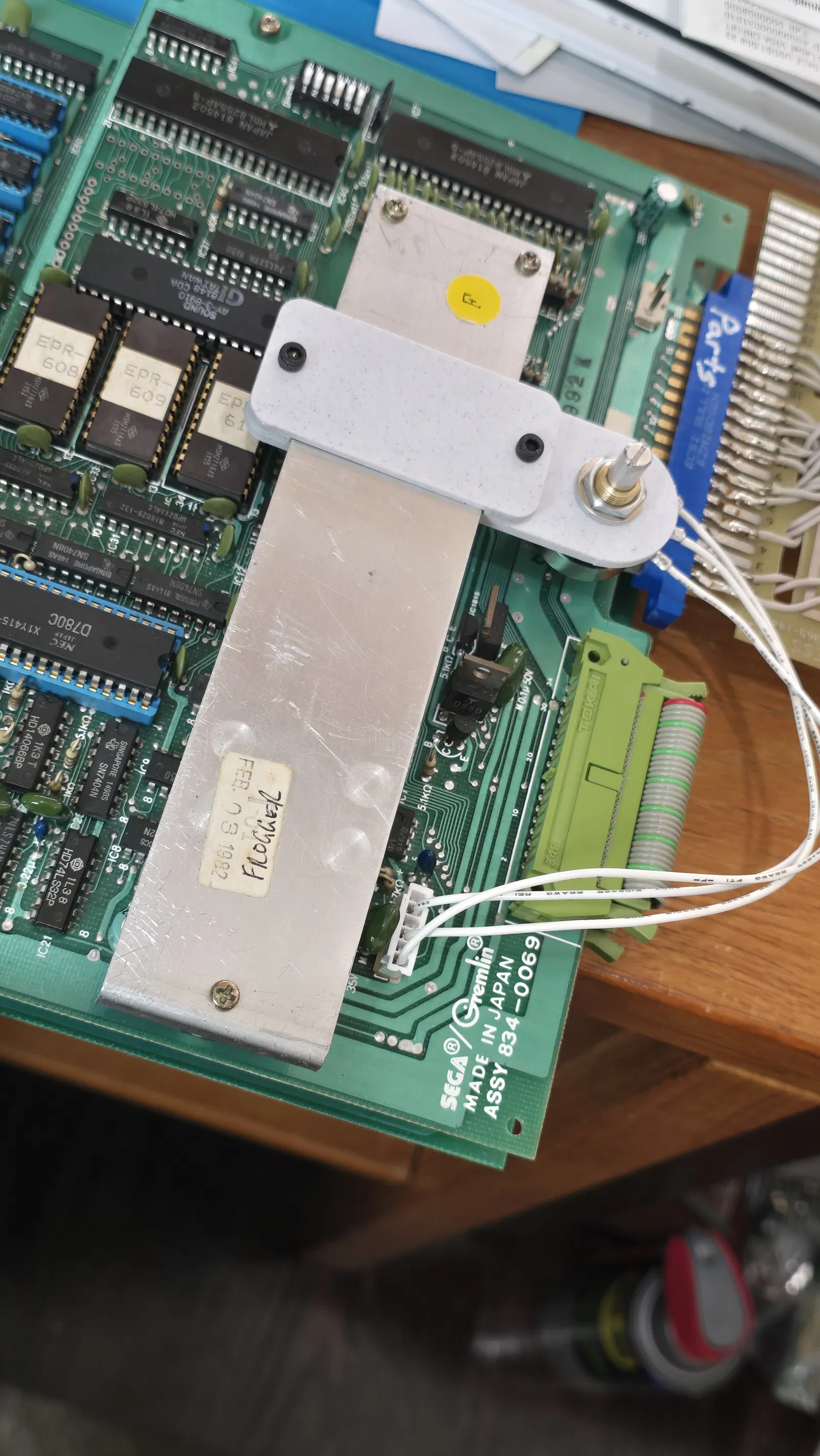

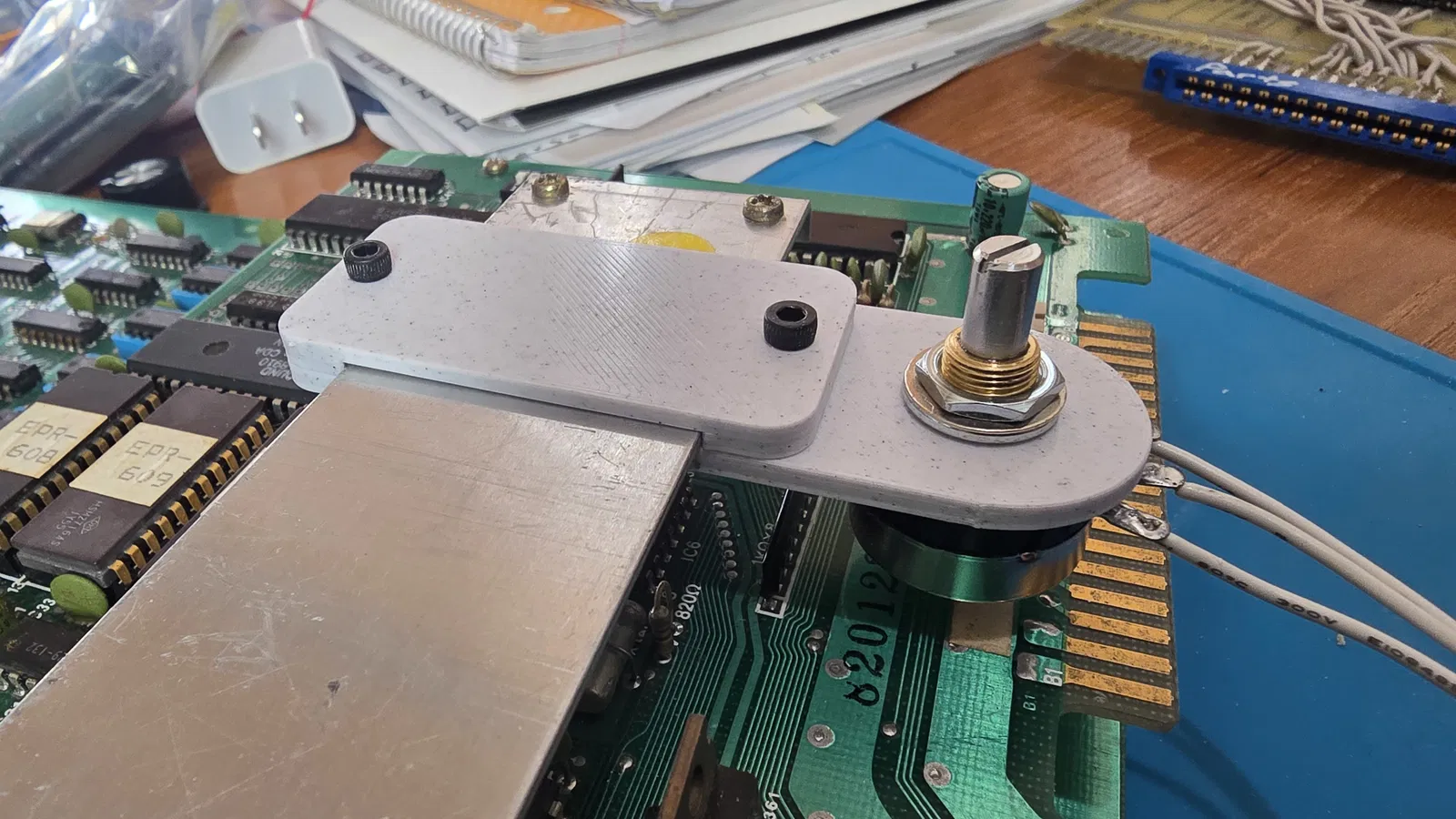

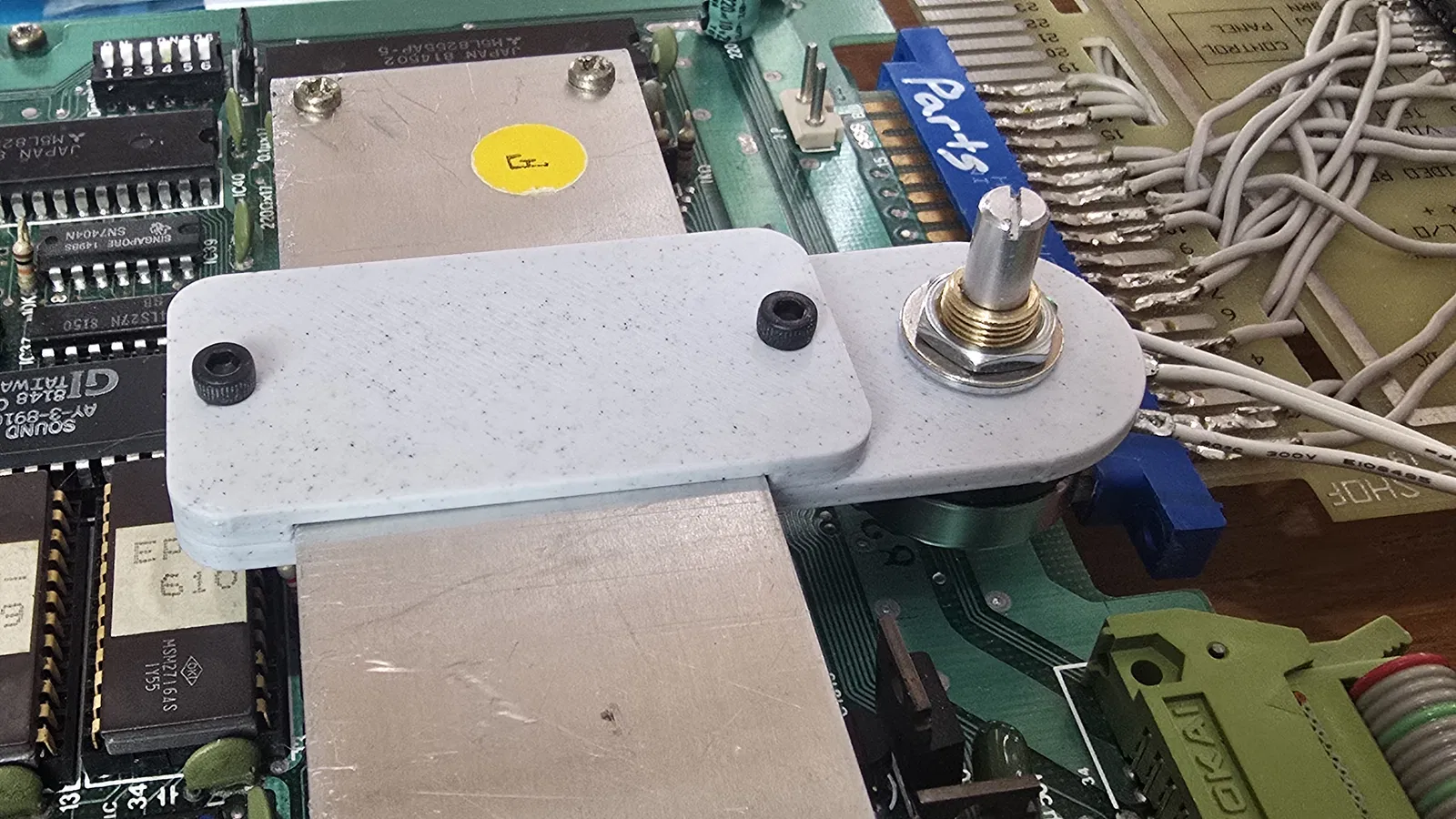

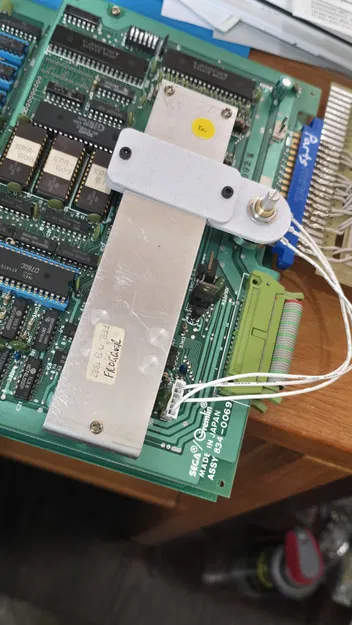

Mình đã tìm được đúng POT (https://www.amazon.com/dp/B0D6WHWSNJ?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1) và làm cho âm thanh chạy lại bình thường. Không có dự án nào trọn vẹn nếu thiếu một món được 3D print, nên mình thiết kế cái mount này để giữ POT khỏi bị lăn lung tung. Mình dùng 2 con ốc và đai ốc M3 để siết giữ. Nếu bạn không định tháo ra thì dán keo cũng rất ổn.

Mình biết phần đi dây đúng khá khó tìm nên mình ghi lại ở đây:

Chân trên PCB được đếm từ 1 đến 6. Pin 1 nằm phía giữa board, pin 6 nằm sát mép ngoài. Số thứ tự của POT được khắc ở mặt đáy của linh kiện trong link phía trên.

POT 3 nối với PCB pin 2

POT 2 nối với PCB pin 4

POT 1 nối với PCB pin 6
