Hộp số hành tinh 3 tầng (3 stage planetary gearbox)
Mẫu hộp số hành tinh 3 tầng, trục vào/ra dạng lục giác 1/2 in, tỉ số truyền khoảng 52.73:1. Thiết kế cho motor FRC CIM nhưng có thể dùng cho nhiều loại motor khác; khuyến nghị in nylon hoặc PETG/PCTG.
Mô tả

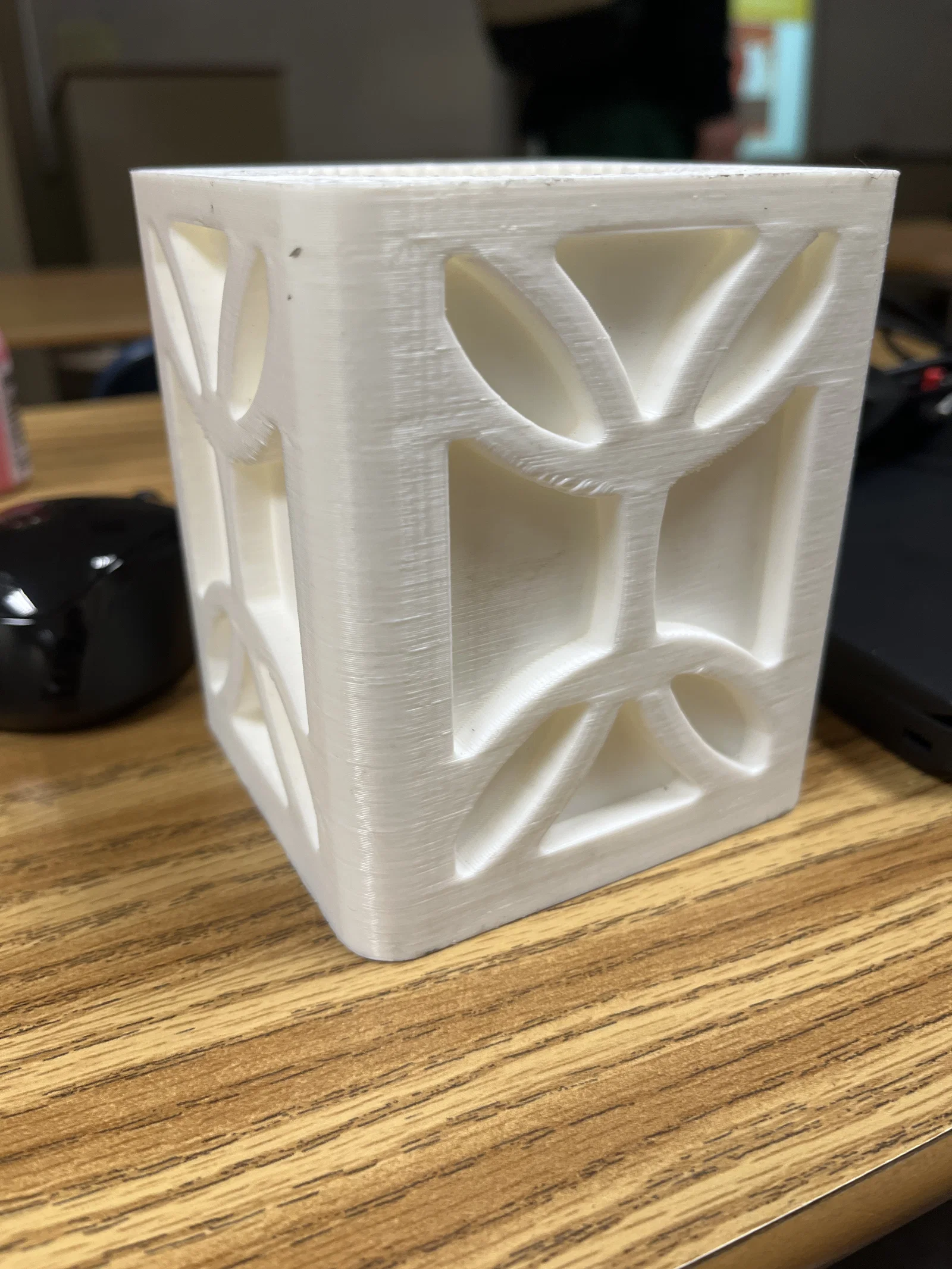

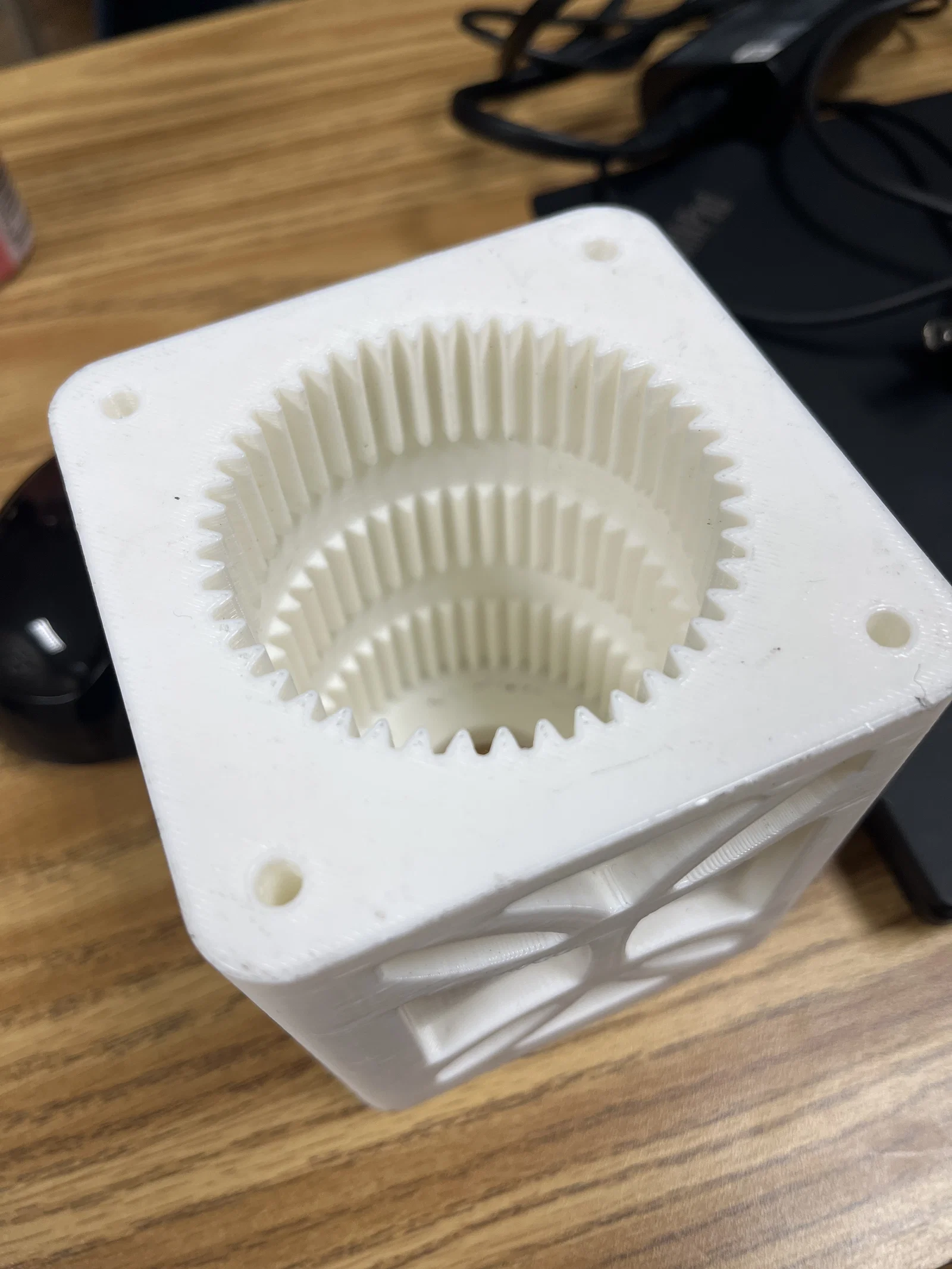

Hộp số hành tinh 3 tầng, thiết kế để chạy với motor FRC CIM, nhưng bạn có thể dùng với motor nào cũng được.

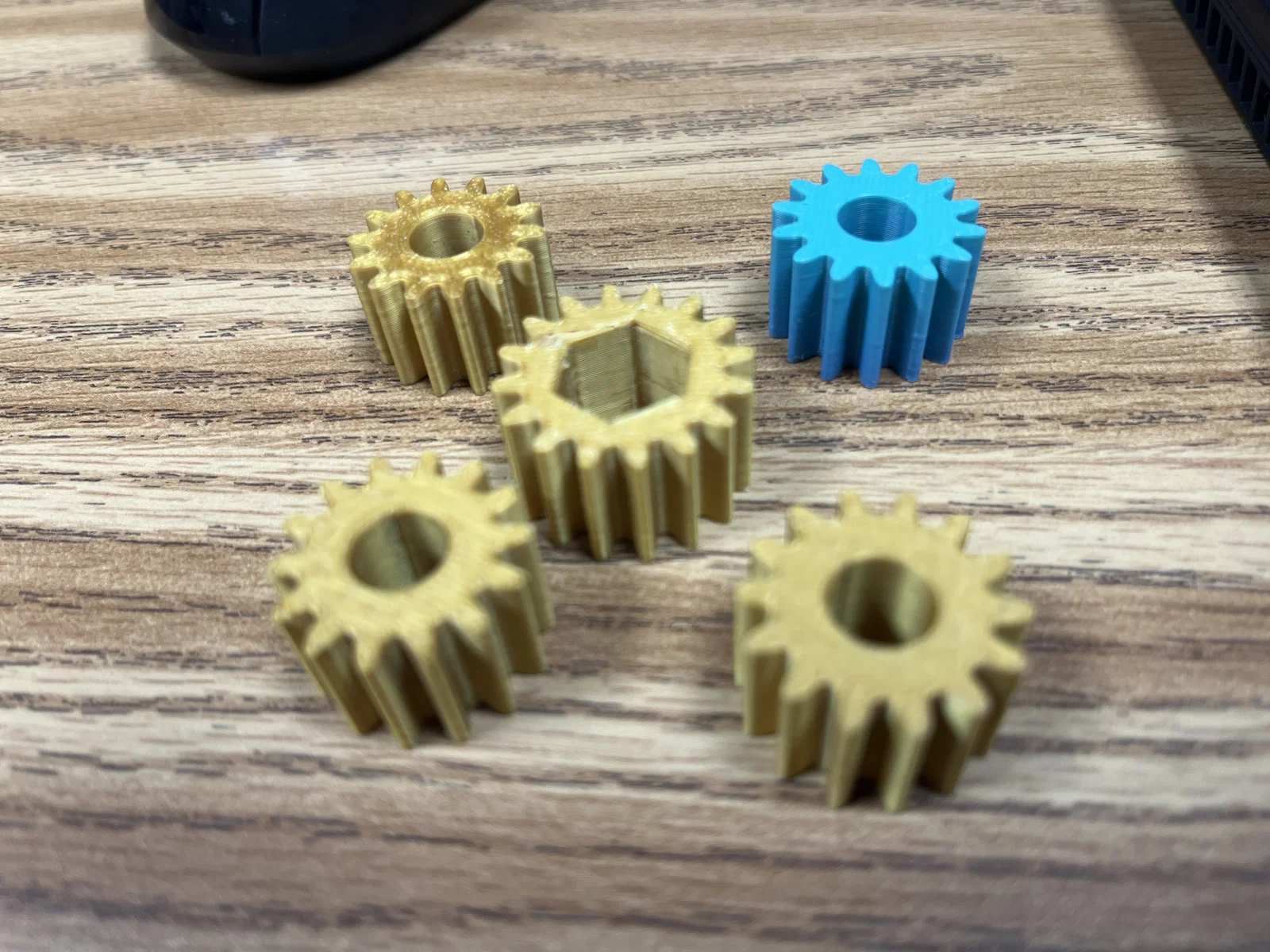

Nếu bạn muốn in để gắn với motor, nhớ in bằng filament kiểu nylon hoặc PETG/PCTG. Mình thử với PLA thì nó chảy ngay khi vừa cho motor quay lên.

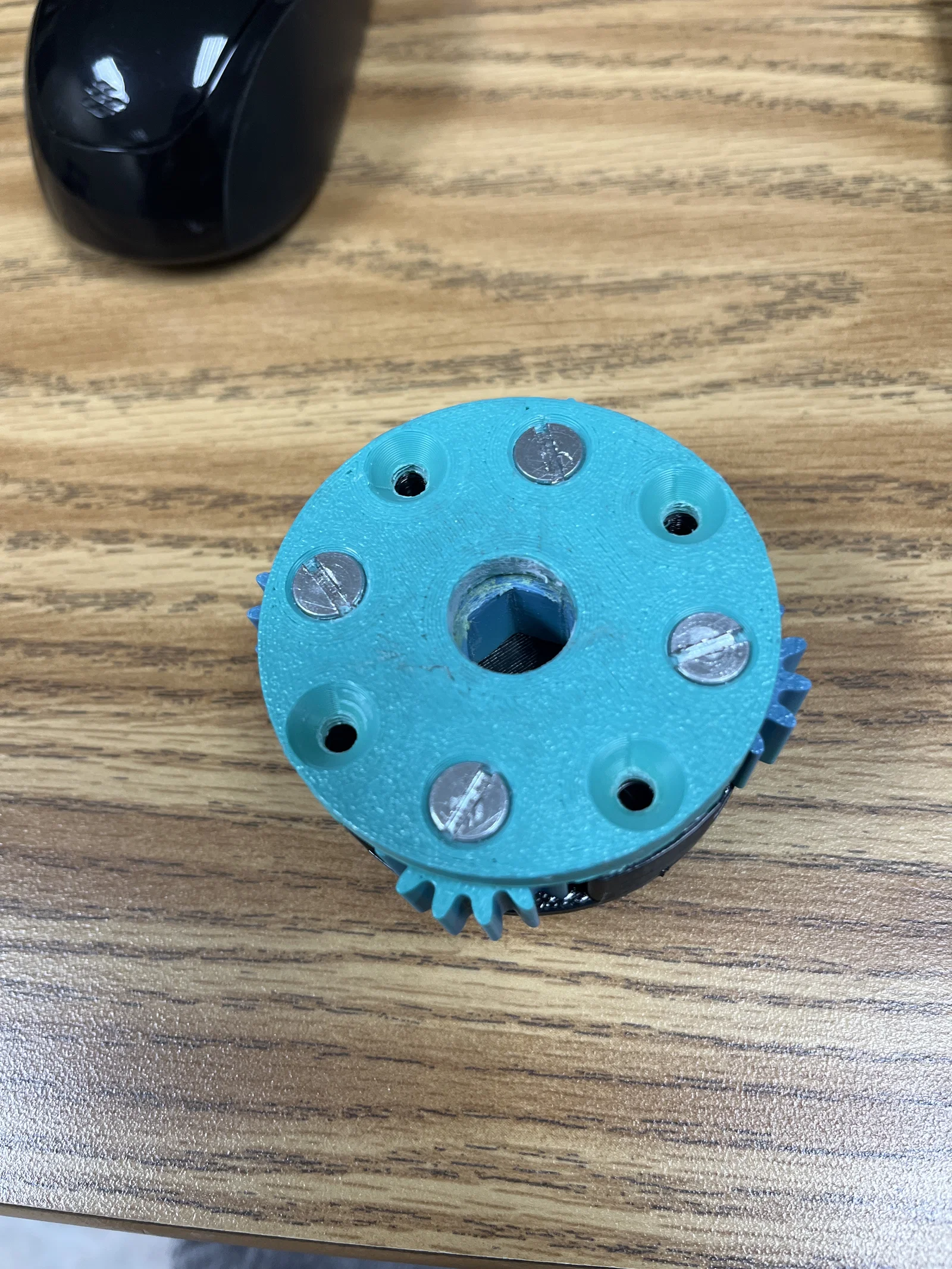

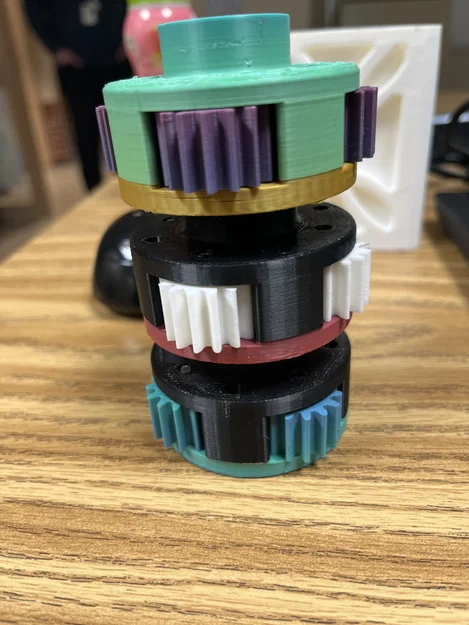

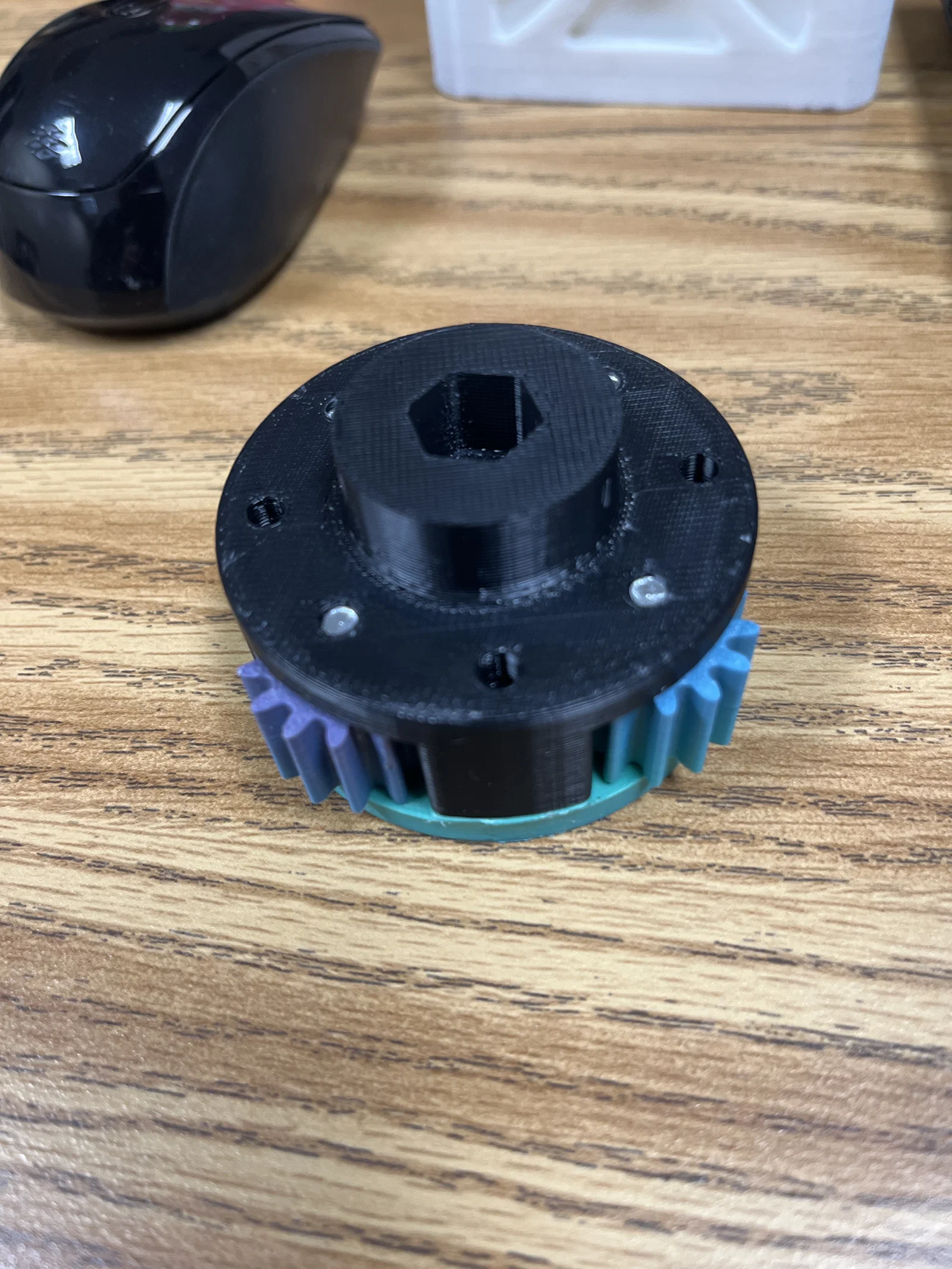

Dùng 12x bu lông 10-32 dài 1in và 12x bu lông 10-32 dài 1/2 in. Cả hai loại nên khoét chìm (countersunk), nhưng bạn có thể bỏ qua bu lông 1/2 in tùy theo việc bu lông 1in giữ các phần gear carrier dính với nhau chắc tới mức nào.

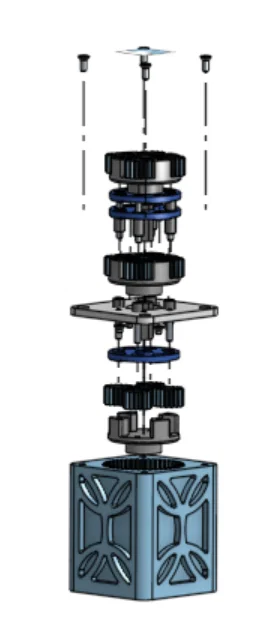

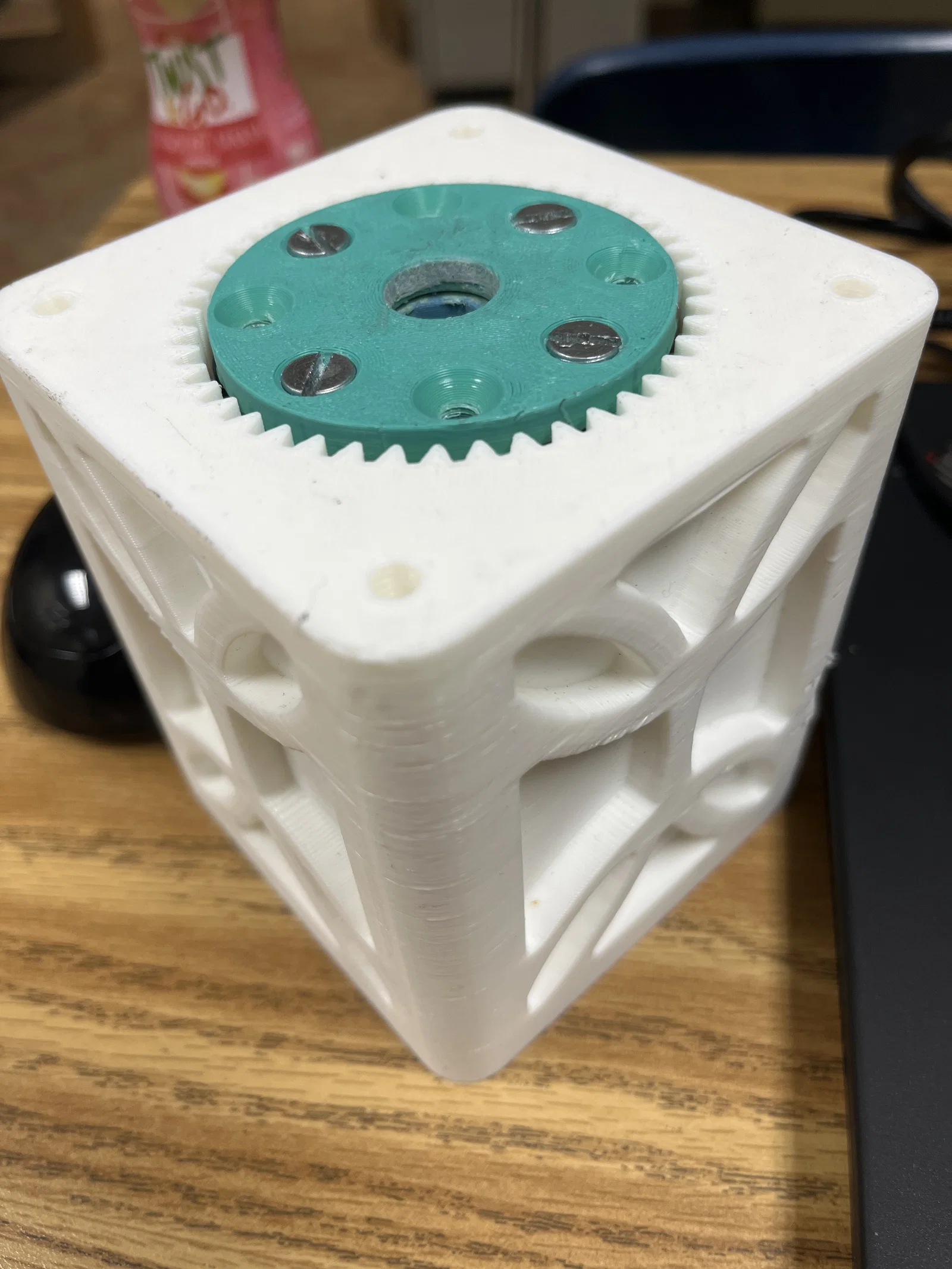

Mình sẽ để link file Onshape để bạn tham khảo, tiện cho việc lắp ráp hộp số.
