Jig đa năng cập nhật cho bản lề âm 35mm
Bản cập nhật jig khoan/lấy dấu cho bản lề âm 35mm khi hãng đổi khoảng cách ngang lỗ. Có vạch cho chén 45/47mm, đế full/half overlay và inset. Chuẩn 6mm từ mép; cần spacer nếu nhỏ hơn hoặc cửa mỏng hơn 20mm.
Mô tả

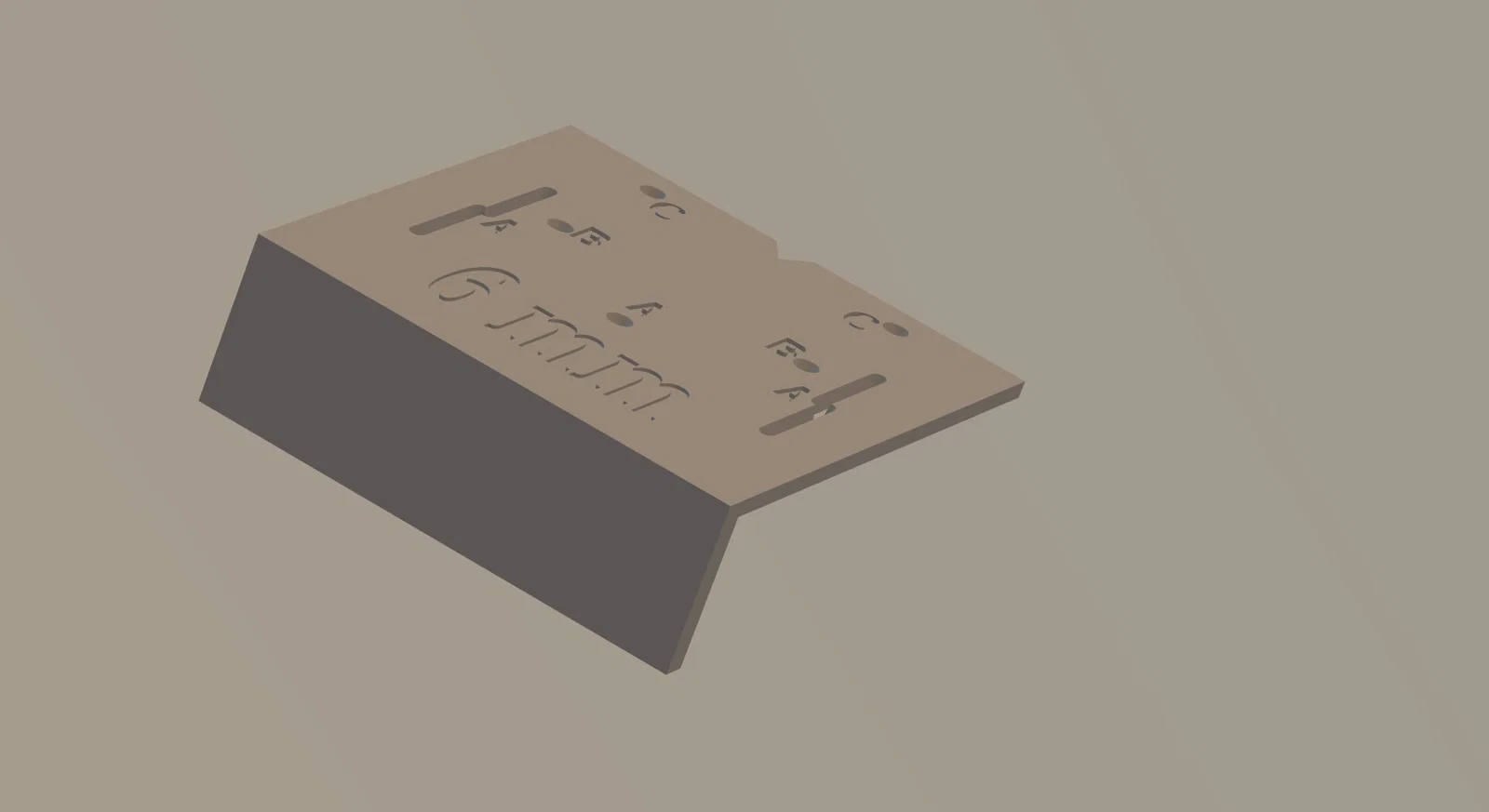

Sau khi dời vị trí lỗ bắt chén (cup fixings) lên xuống, các hãng sản xuất loại bản lề này đã chỉnh lại khoảng cách ngang giữa các lỗ. Vì vậy mình quyết định cái jig cần được cập nhật. Phiên bản này có vạch dấu cho chén bản lề rộng 45mm và 47mm (A), vạch dấu cho đế bản lề (mounting plate) kiểu full / half overlay (B), và cả vạch dấu cho đế bản lề của loại inset (C – mấy vạch này bị thiếu ở bản trước, xin lỗi nha).
Jig vẫn dùng khoảng cách 6mm tính từ mép; nếu cần khoảng cách nhỏ hơn thì sẽ phải dùng spacer. Với bản lề kiểu inset, độ dày cửa mặc định là 20mm nên nếu dùng vật liệu mỏng hơn cũng cần spacer.
Category: Tools
