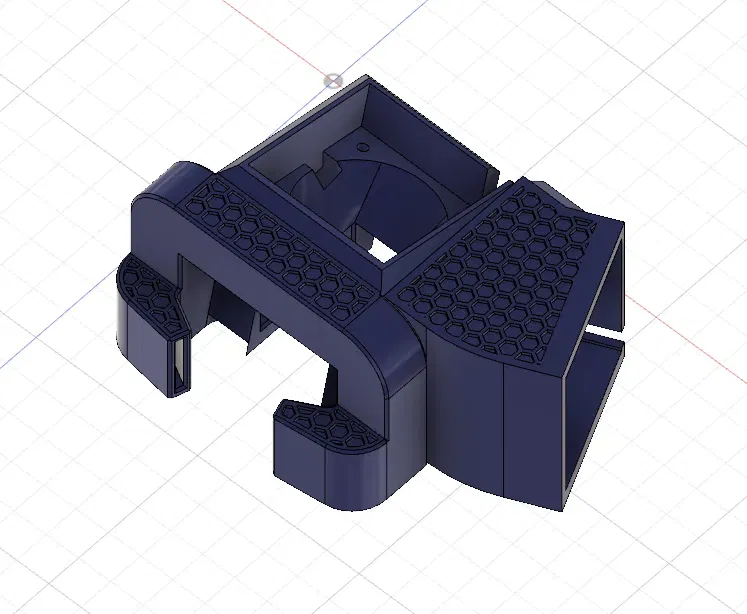

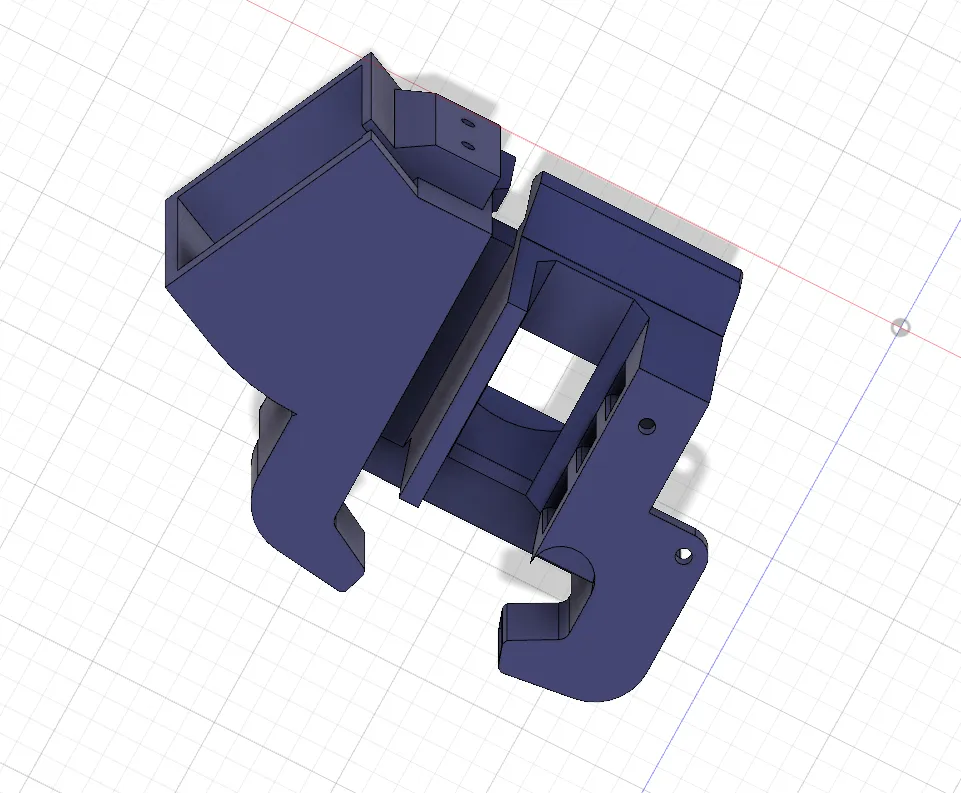

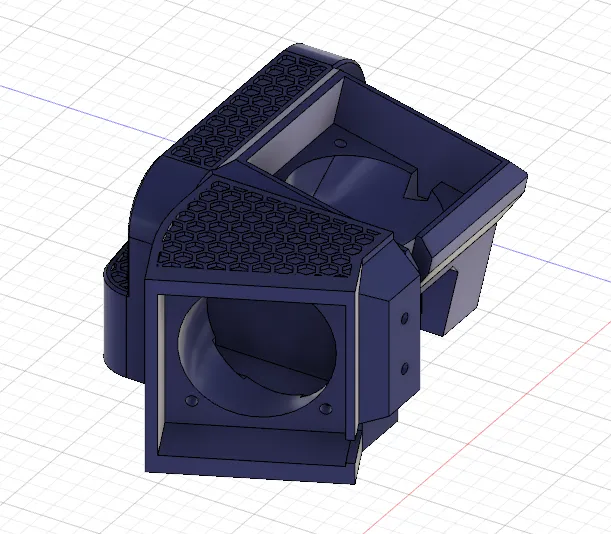

Giá đỡ Satsana DirectDrive với quạt 4010 và tương thích BLTouch

Cập nhật:

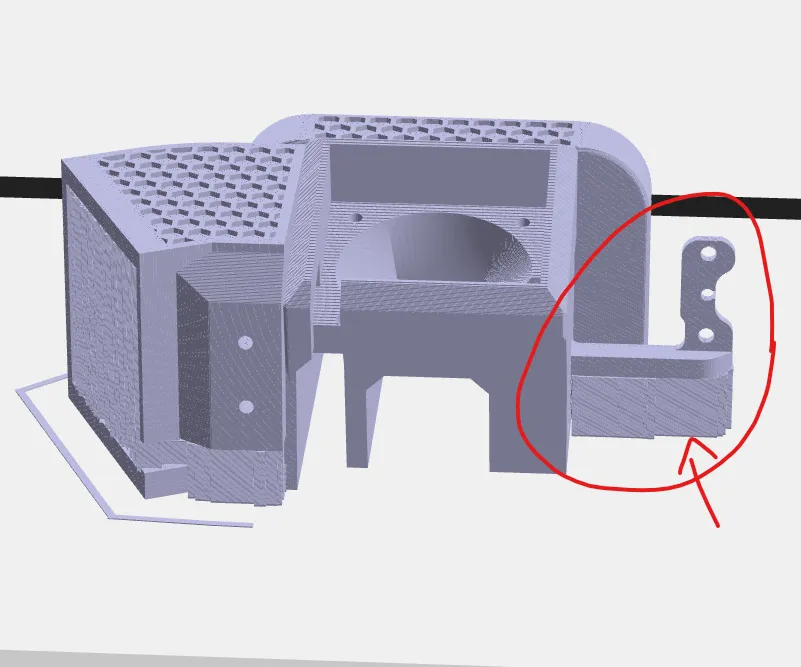

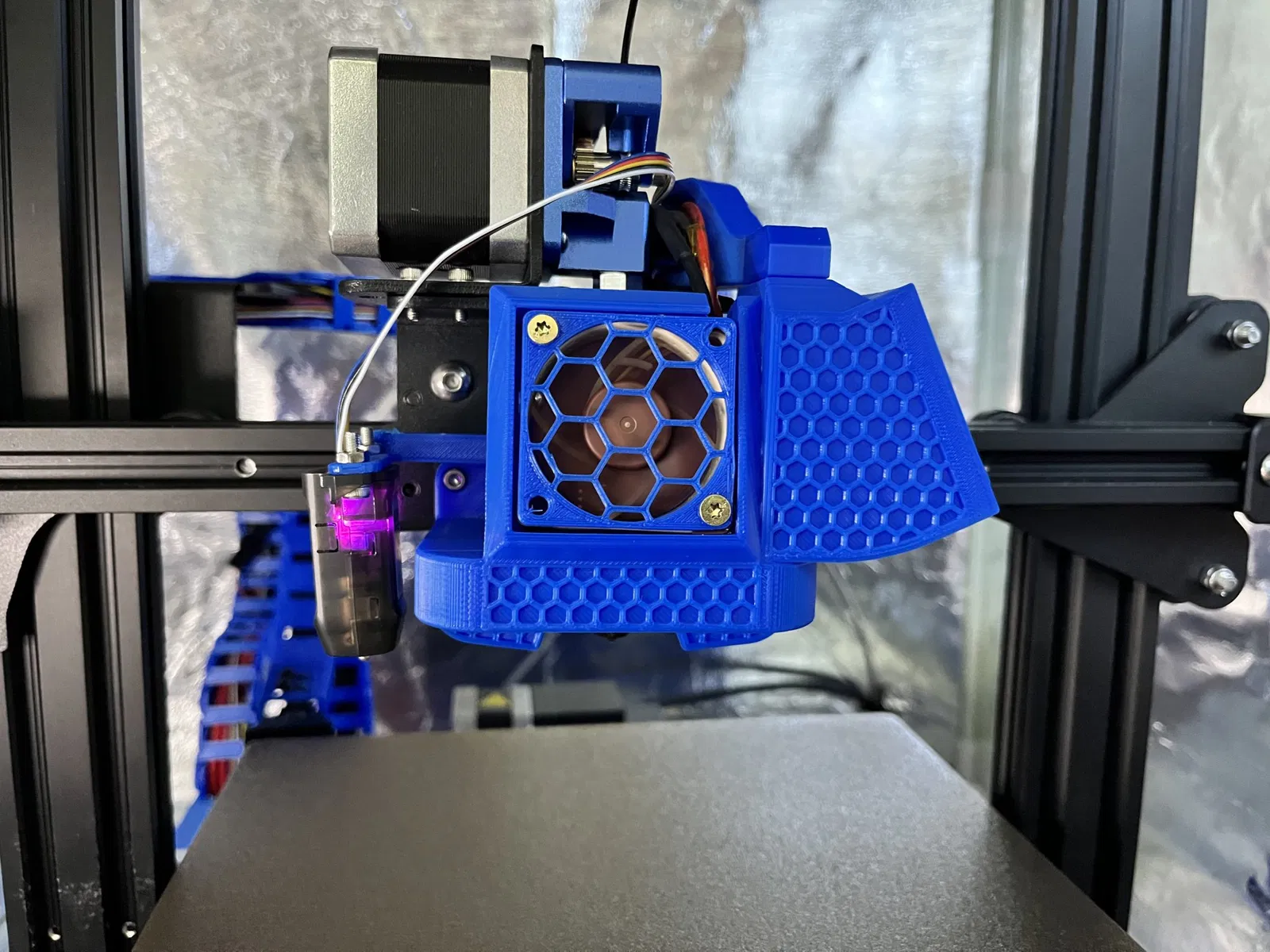

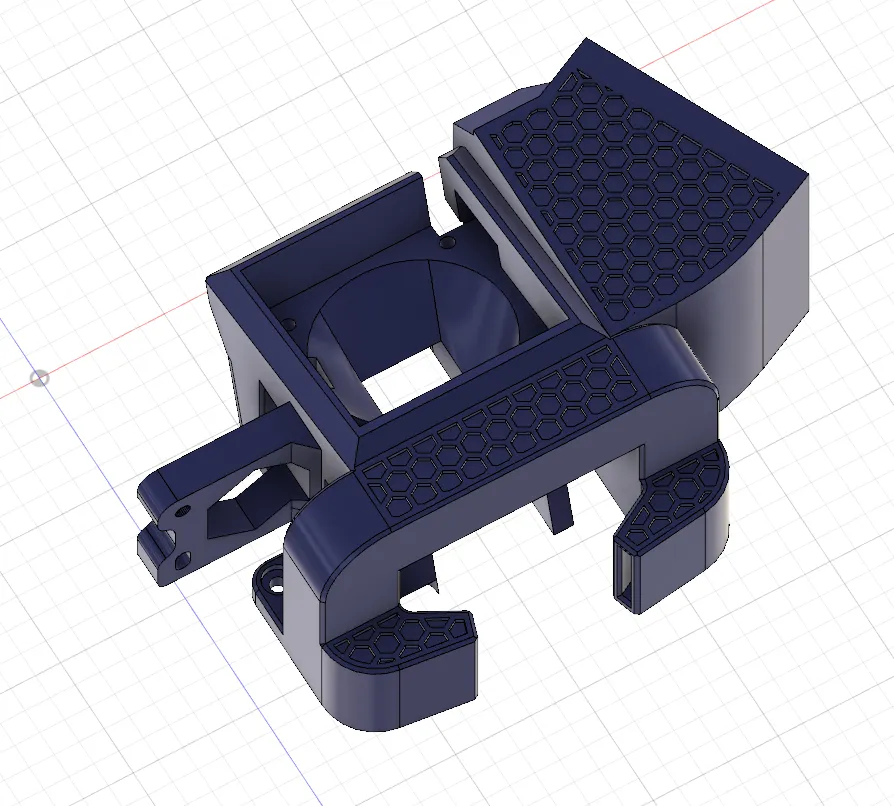

Tôi đã chỉnh sửa lại mô hình một lần nữa, để bây giờ có một phiên bản cho phép lắp đặt cảm biến BLTouch (hoặc tương tự). Phần cho BLTouch cũng cần một số hỗ trợ (xem hình ảnh cuối cùng).

Gần đây, tôi đã nâng cấp Voxelab Aquila của mình lên DirectDrive. Thật không may, đầu in trước đây của tôi không còn phù hợp nữa, vì trượt trục X mới dường như có các lỗ khoan của Creality Ender 3, vì vậy tôi đã thiết kế một cái mới.

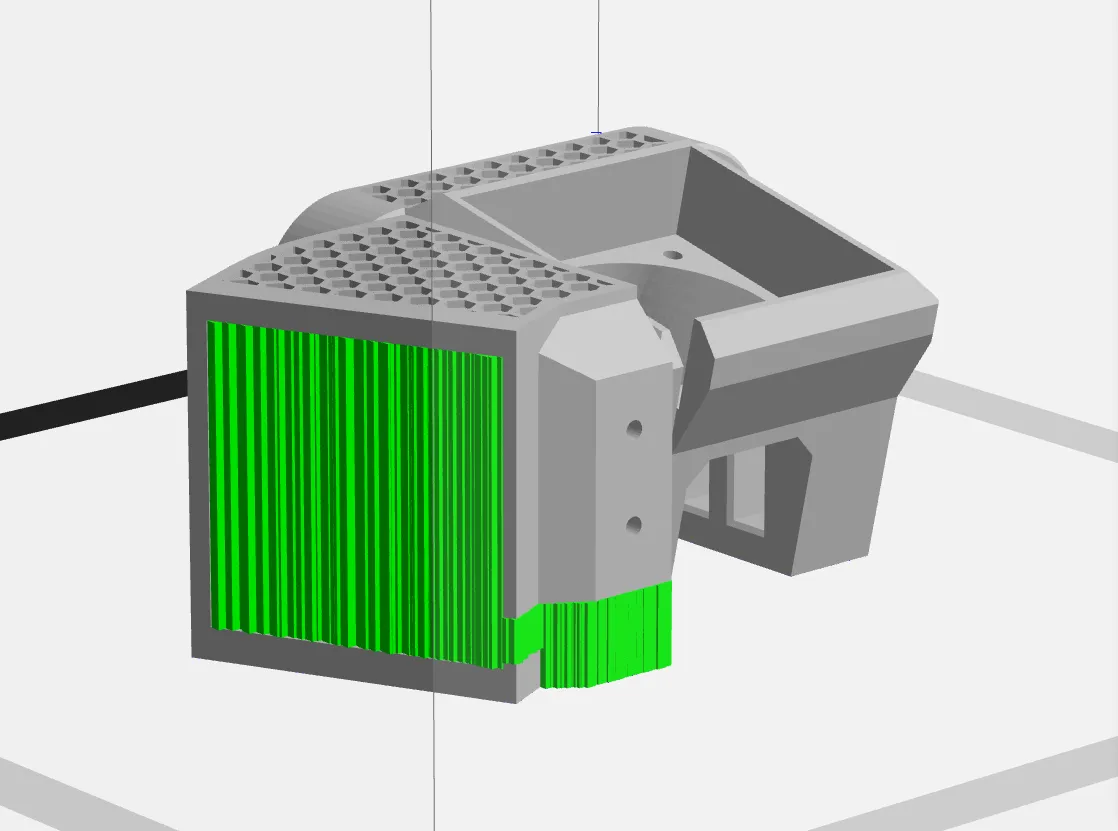

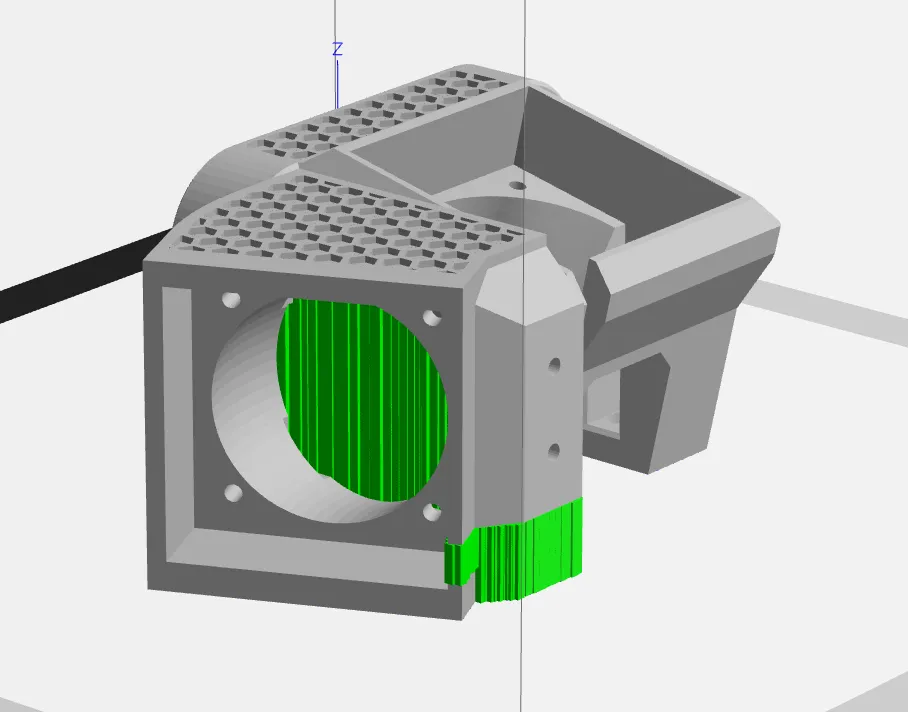

Trong quá trình in, tôi đã sử dụng một số hỗ trợ trong khu vực của quạt thứ hai (xem hình ảnh). Ngoài ra, nó in không cần hỗ trợ.

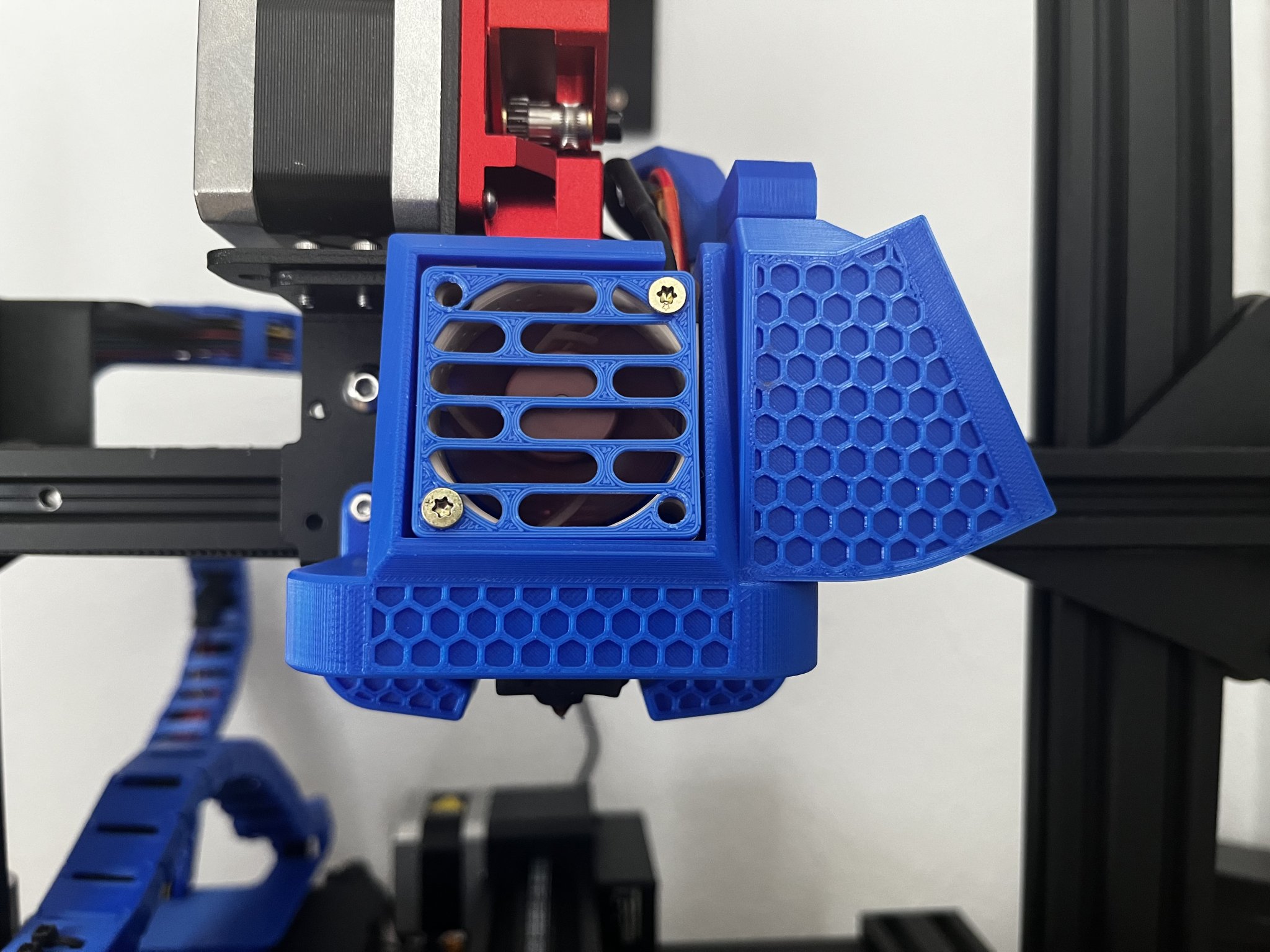

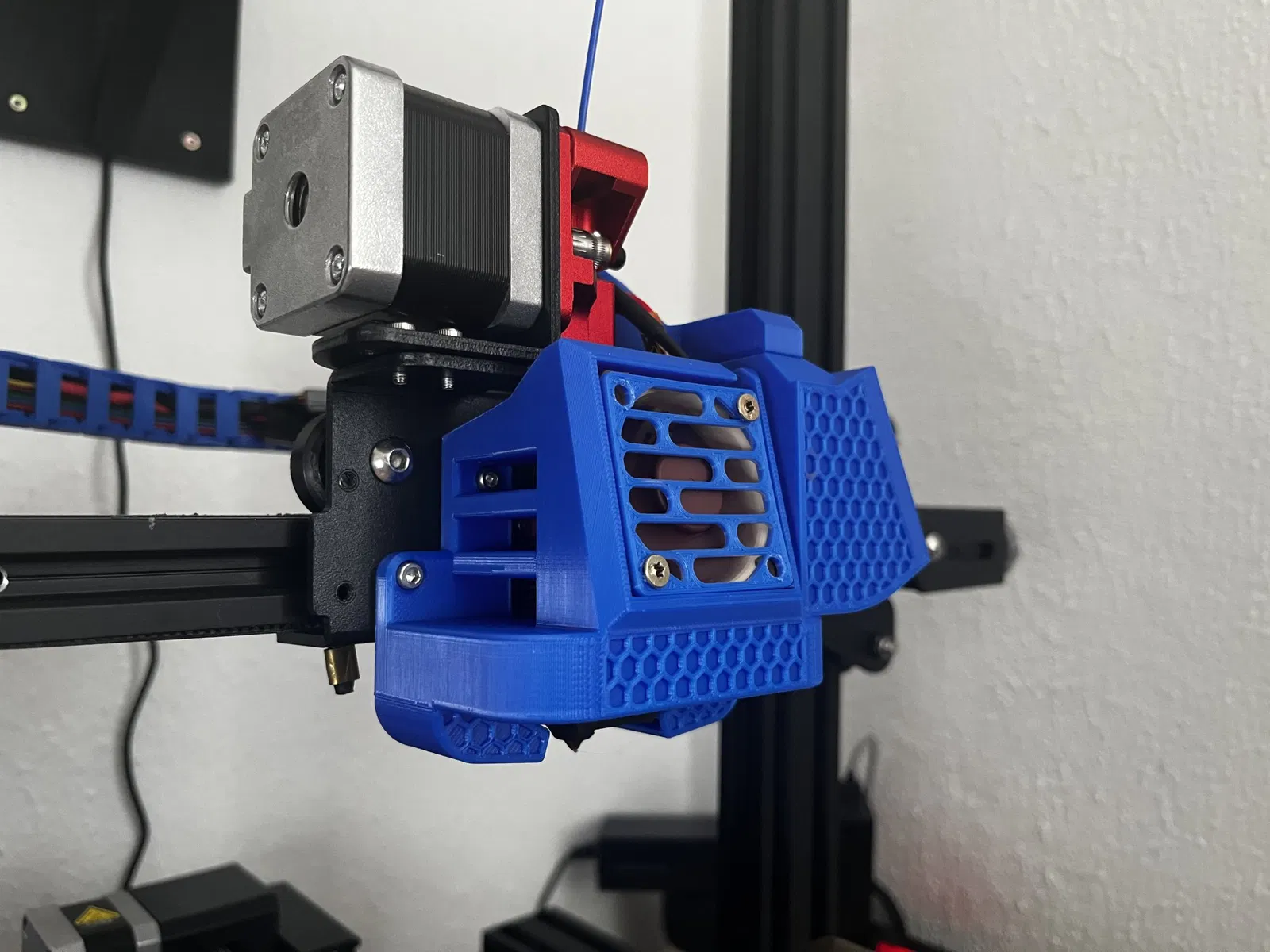

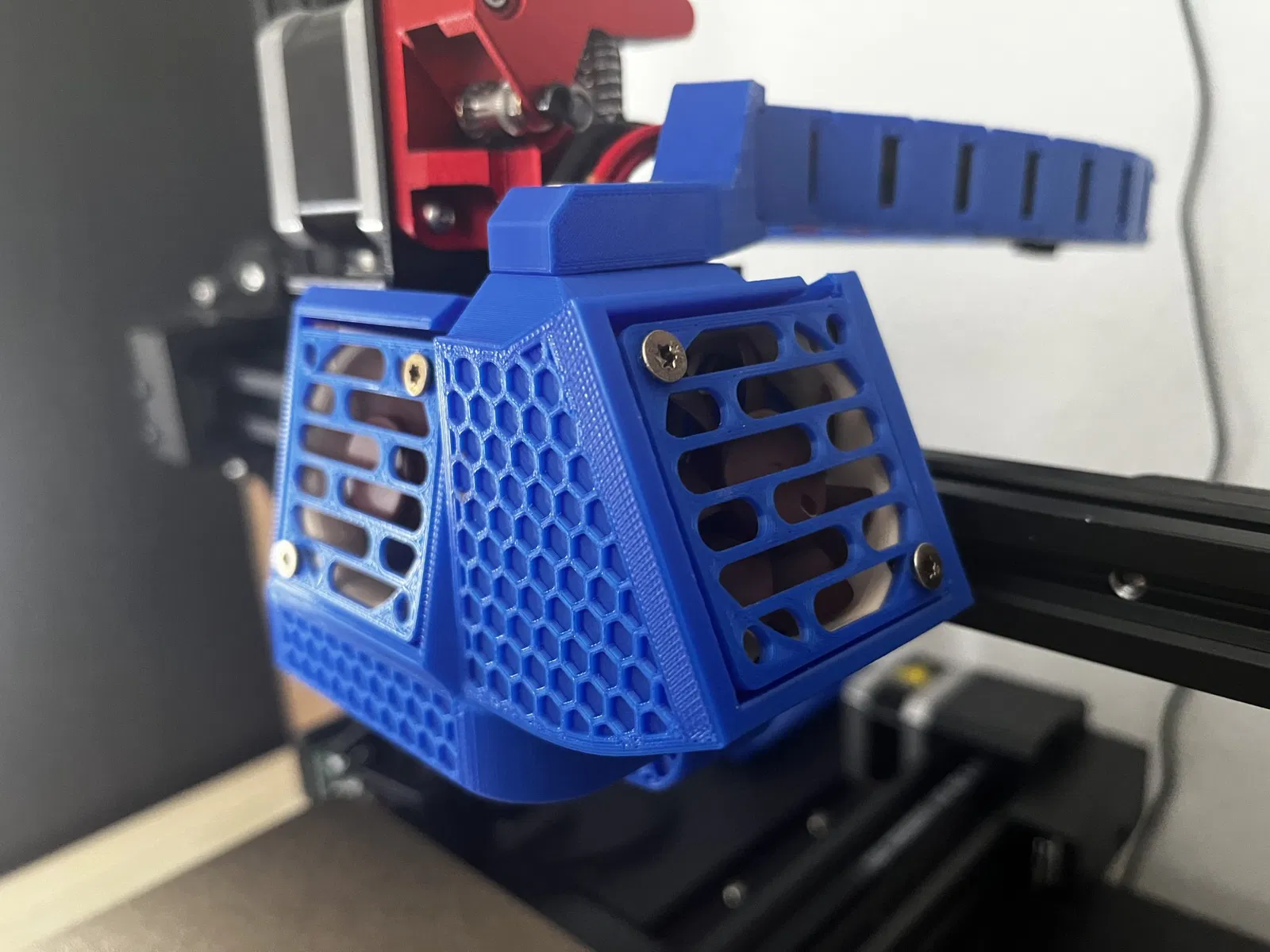

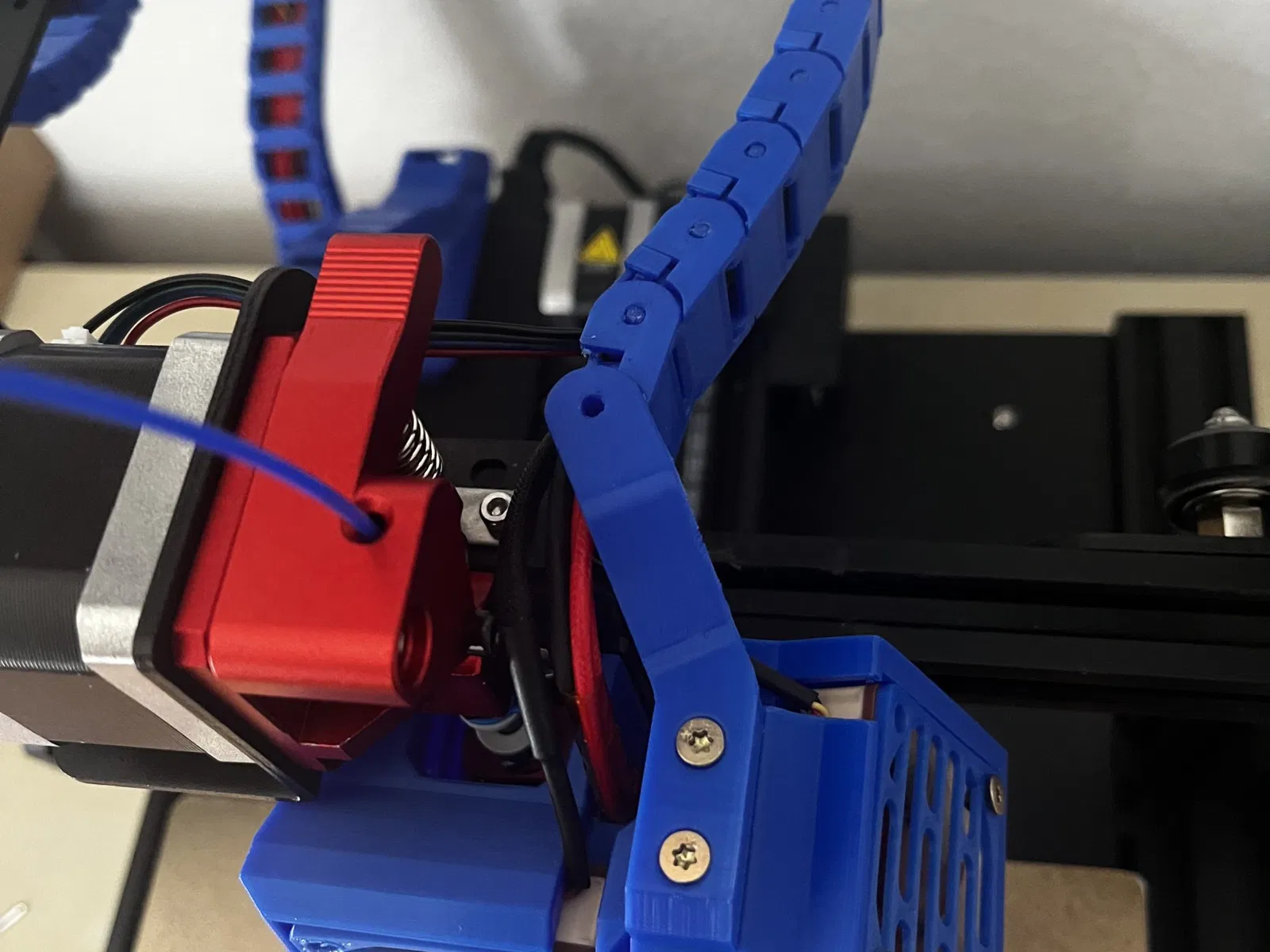

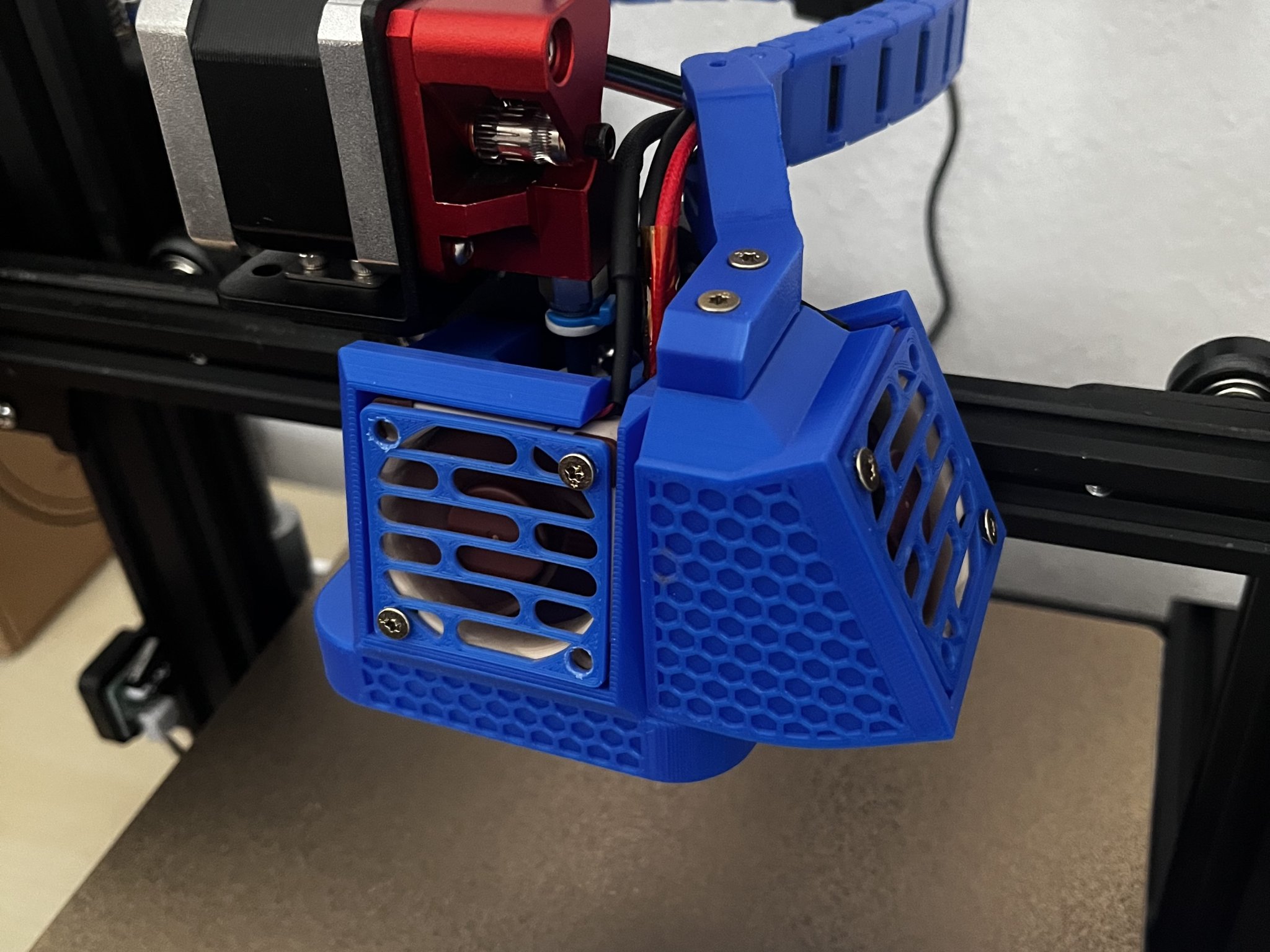

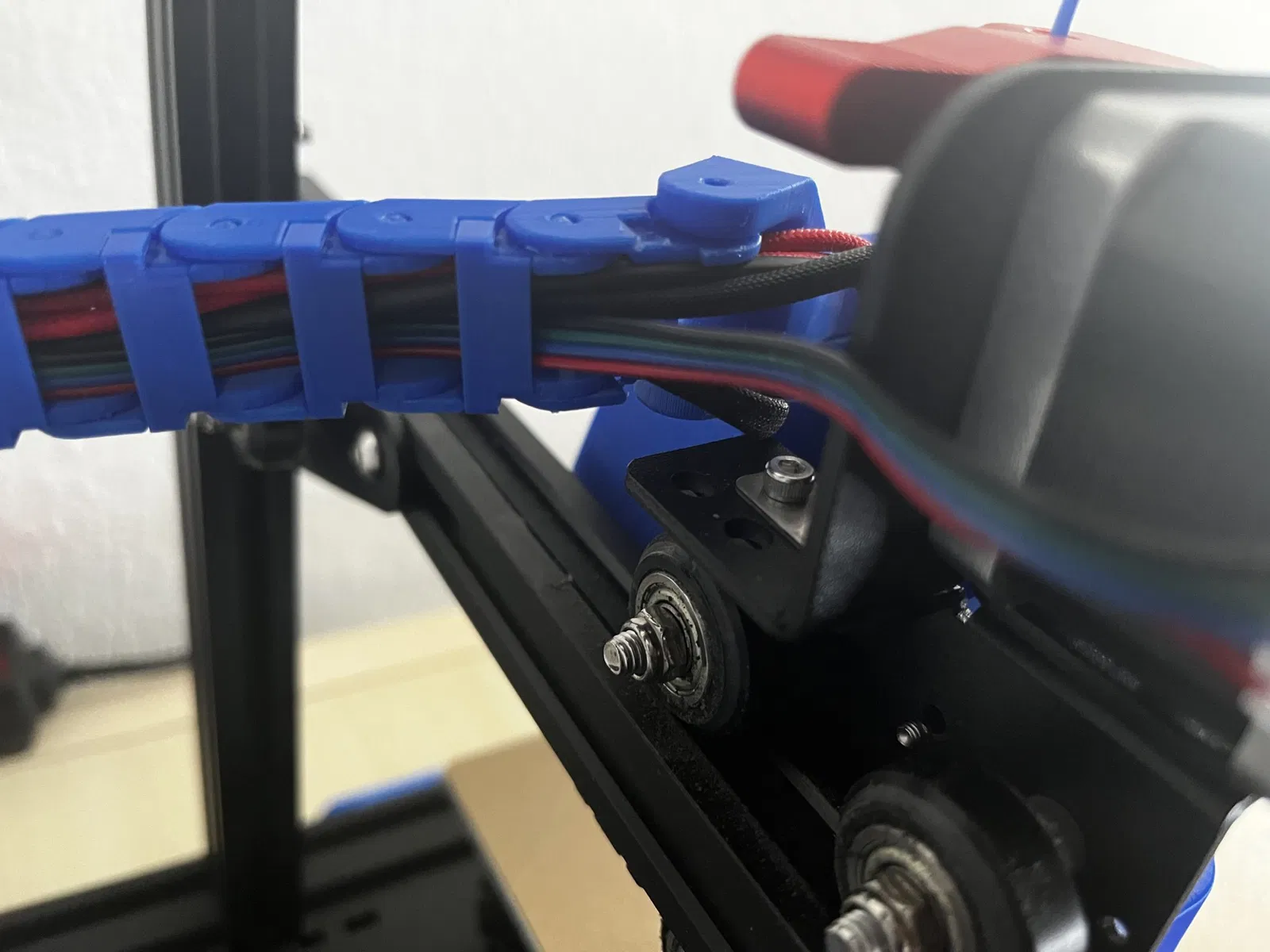

Đầu in (giá đỡ quạt hoặc bất cứ tên gì bạn muốn gọi) được thiết kế để sử dụng hai quạt 4010 (ví dụ: Noctua như của tôi) và tương thích với việc nâng cấp lên DirectDrive. Ngoài ra, nó có các lỗ khoan để lắp đặt bộ chuyển đổi CableChain phù hợp của tôi (tùy chọn).

Tôi đã sử dụng bộ lắp sau từ Amazon:

UniTak3D Ender 3 Direct Drive Upgrade-Kit Conversion-Halterung für Ender 3 V2, Ender 3 Pro und Voxelab Aquila 3D-Drucker Compatibel with BMG Dual Drive&Bowden Extruder&Dual Gear Extruder(NOT for Neo) : Amazon.de: Gewerbe, Industrie & Wissenschaft

Tôi đã sử dụng những quạt này (các mẫu khác cùng kích thước nên cũng phù hợp):

Noctua NF-A4x10 FLX, Leiser Premium-Lüfter, 3-Pin: Amazon.de: Computer & Zubehör

Tôi đã sử dụng lưới quạt này:

40mm Quạt Lưới/Nắp của IAmDotorg | Tải về mô hình STL miễn phí | F3D.com

Đây là một thiết kế lưới quạt thay thế theo phong cách Hex:

Lưới quạt 40mm/Nắp quạt 40mm của Gorroth 1007 | Tải về mô hình STL miễn phí | F3D.com

Tiếng Anh:

Cập nhật: Tôi đã thiết kế lại cái này, để giờ đây có thể gắn một Probe BLTouch (hoặc tương tự). Phần Probe cũng cần một số giá đỡ (xem hình ảnh cuối).

Gần đây, tôi đã nâng cấp Voxelab Aquila của mình lên DirectDrive. Thật không may, vỏ quạt trước đây của tôi không còn phù hợp vì xe trượt trục X mới dường như có cùng lỗ như Creality Ender 3, vì vậy tôi đã thiết kế một cái mới. Trong quá trình in, tôi đã sử dụng một số giá đỡ xung quanh quạt thứ hai (xem hình ảnh). Nếu không, nó in mà không cần giá đỡ.

Vỏ quạt được thiết kế để sử dụng hai quạt 4010 (như Noctua trong trường hợp của tôi) và tương thích với nâng cấp DirectDrive. Hơn nữa, nó có lỗ để gắn giá đỡ cáp của tôi (tùy chọn).

Tôi đã sử dụng bộ kit sau từ Amazon:

UniTak3D Ender 3 Direct Drive Upgrade-Kit Chuyển đổi-Giá đỡ cho Ender 3 V2, Ender 3 Pro và Voxelab Aquila 3D-Drucker Tương thích với BMG Dual Drive&Bowden Extruder&Dual Gear Extruder(NOT for Neo) : Amazon.de: Gewerbe, Industrie & Wissenschaft

Tôi đã sử dụng những quạt này (những cái khác có cùng kích thước cũng nên hoạt động):

Noctua NF-A4x10 FLX, Quạt cao cấp yên tĩnh, 3-Pin: Amazon.de: Máy tính & Phụ kiện

Tôi đã kết hợp nó với nắp quạt này:

Grille quạt 40mm/Nắp của IAmDotorg | Tải xuống mô hình STL miễn phí | F3D.com

Dưới đây là một thiết kế nắp quạt thay thế theo phong cách lục giác:

Nắp quạt 40mm/Nắp quạt 40mm của Gorroth 1007 | Tải xuống mô hình STL miễn phí | F3D.com
