RevoPoint Dual Axis Turntable - Mâm 350mm kèm hip scan dọc

Mình muốn làm một cái mâm xoay (turntable plate) lớn hơn chút cho bộ Dual-Axis scanner đi kèm trong kit RevoPoint MetroY Pro của mình (https://amzn.to/4qK292l).

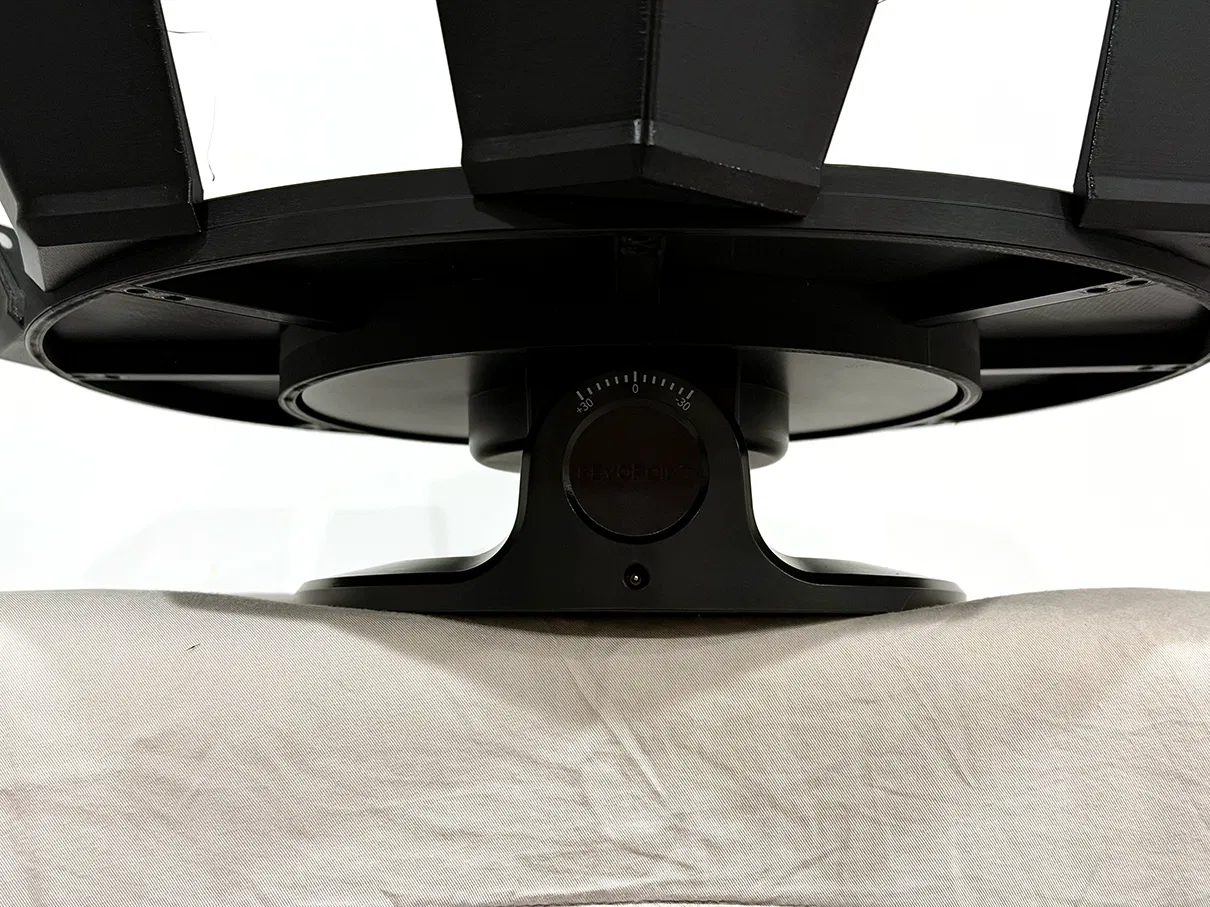

Cái turntable mình dùng là mẫu trong link này -> https://amzn.to/4tOGvfM - lúc mới lấy ra khỏi hộp thì nó là bàn xoay đường kính 200mm. Mình muốn tận dụng khổ in của Prusa XL để in một cái mâm 350mm — và đây là kết quả.

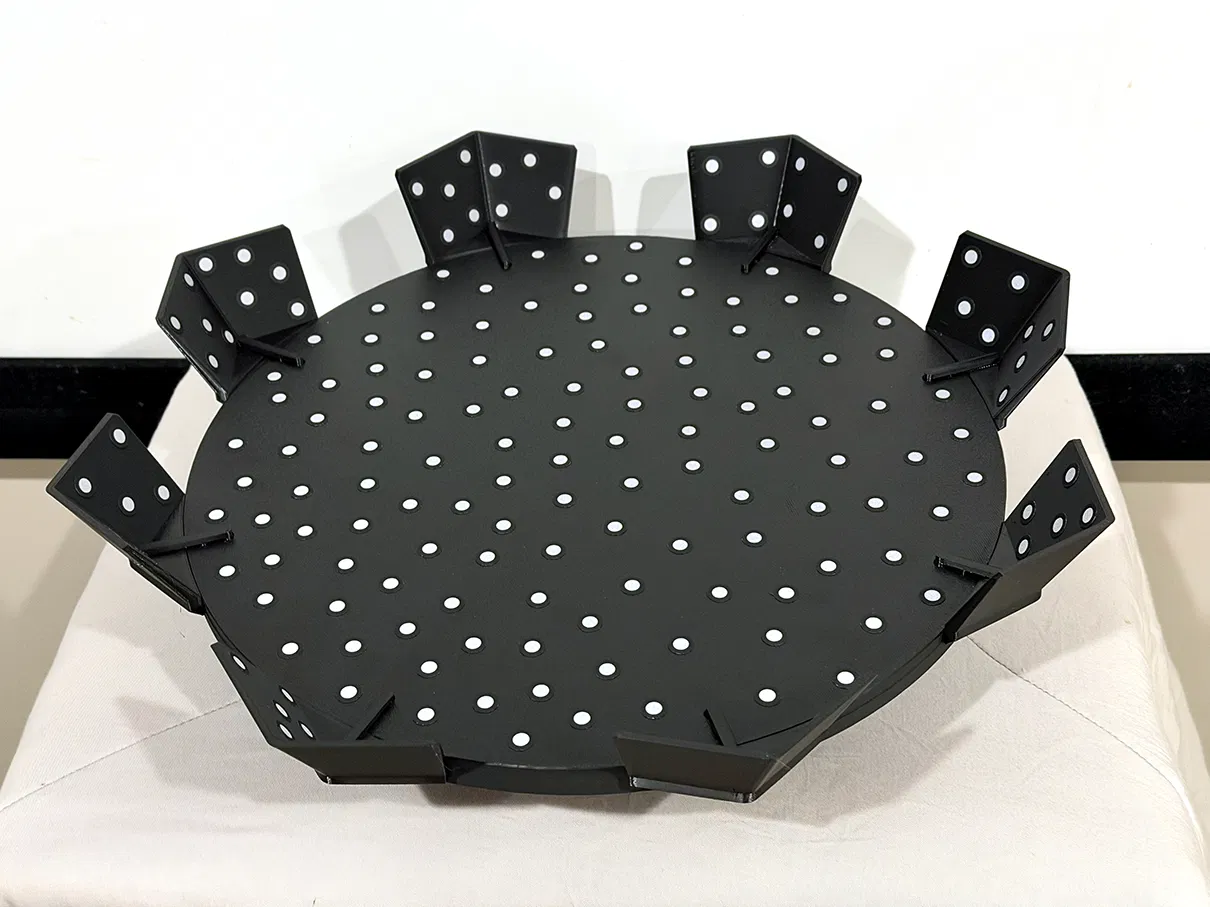

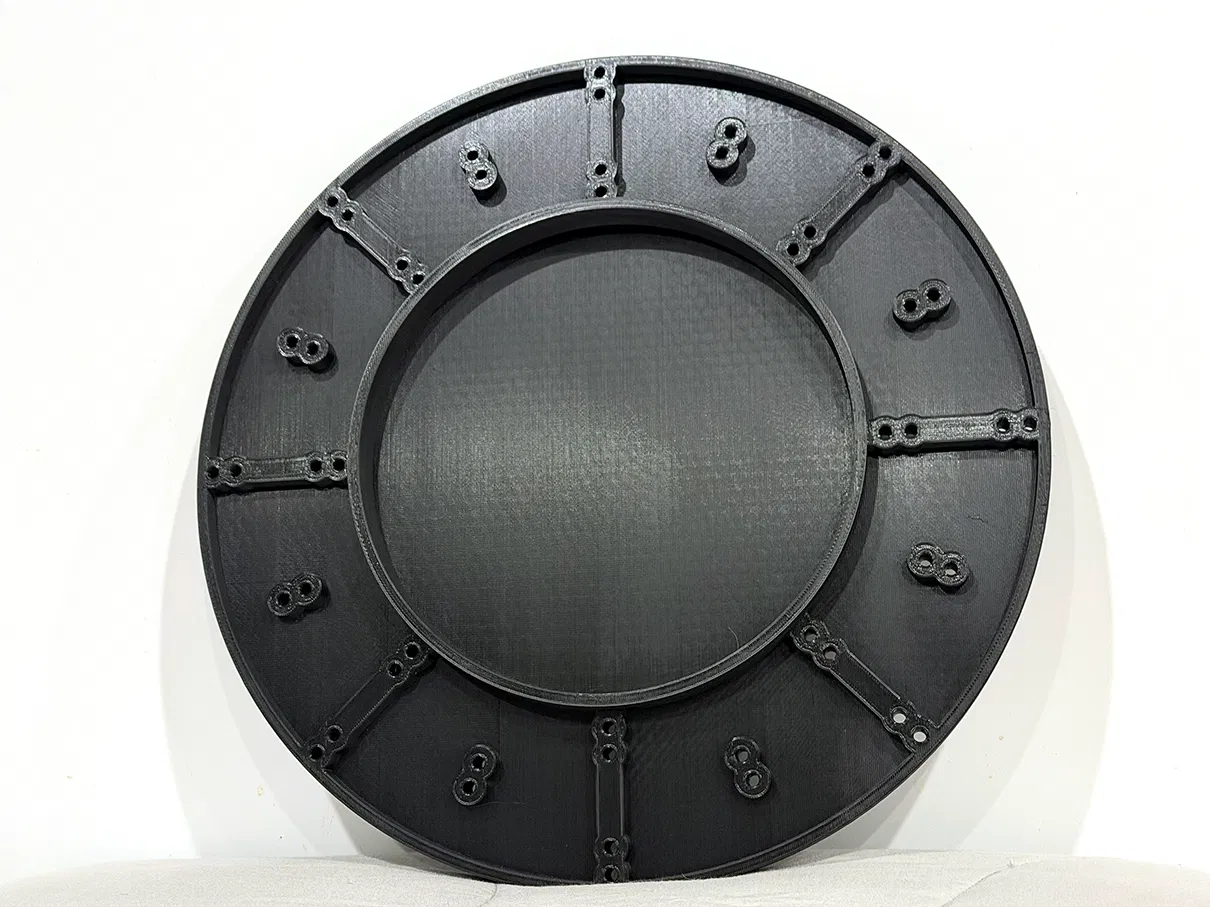

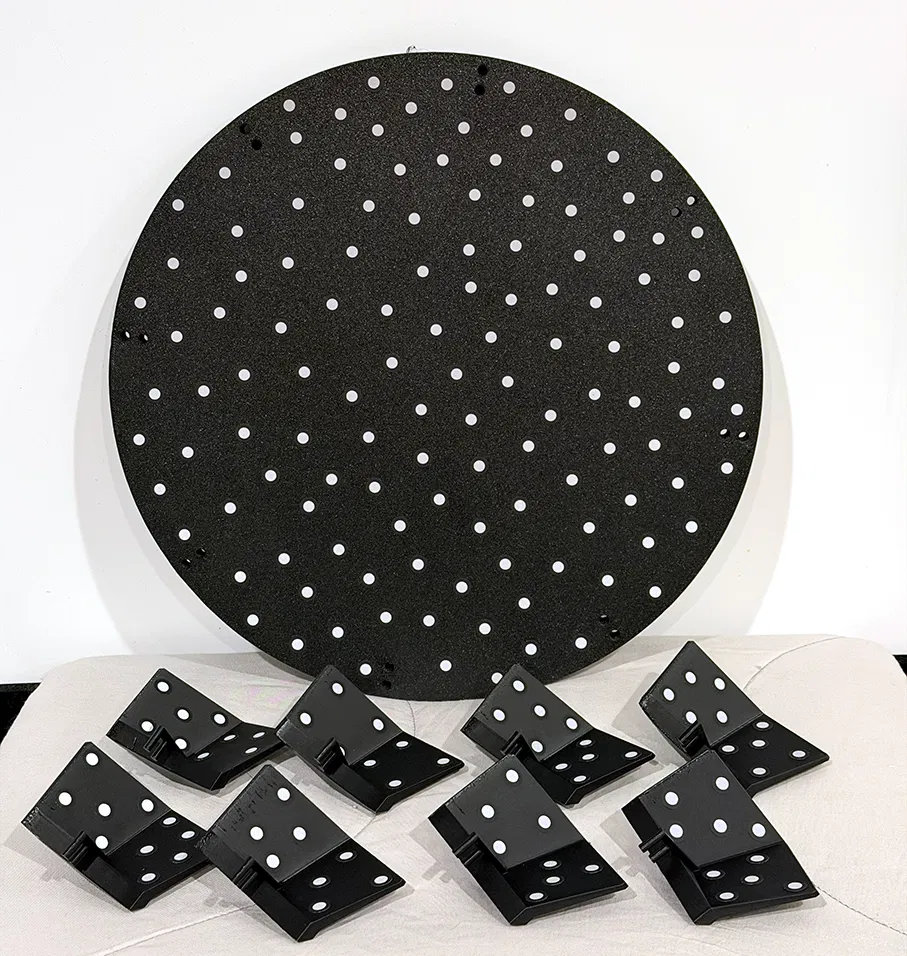

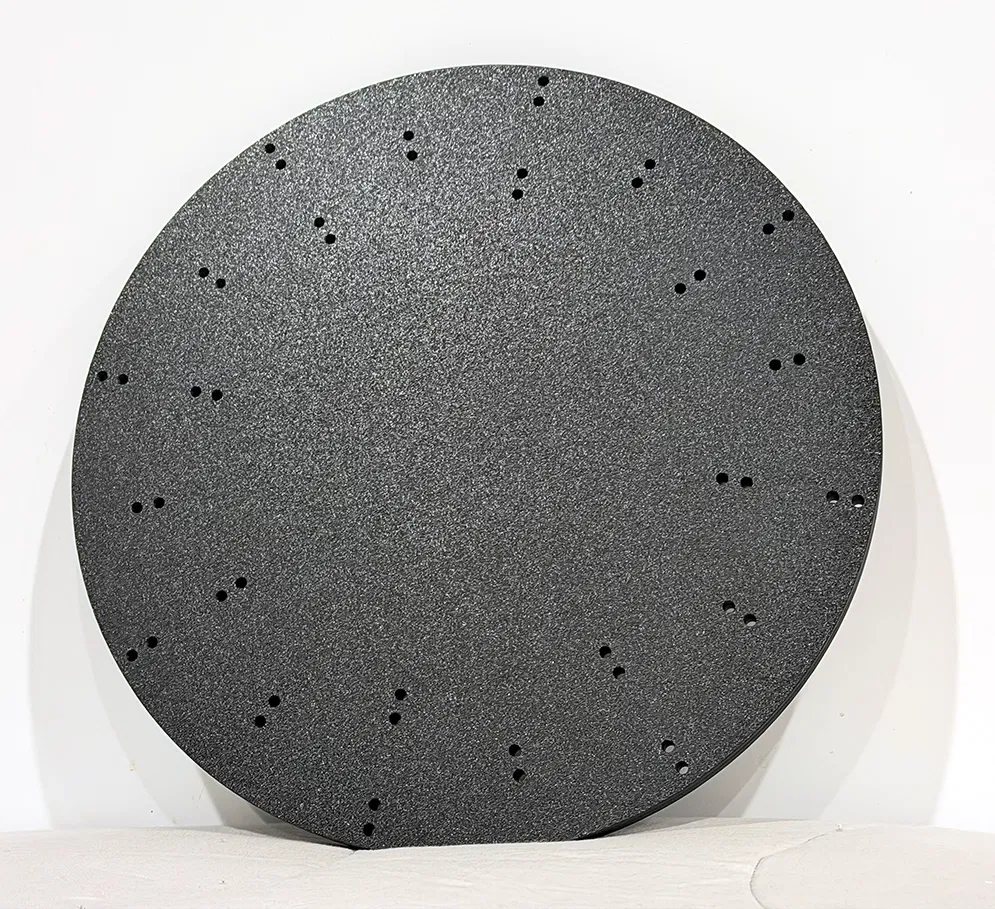

Trong quá trình làm, mình có thêm một số lỗ 5mm để gắn trụ (towers) hoặc các phụ kiện khác, ví dụ như các miếng “hip” đi kèm để thêm mục tiêu (targets) theo phương dọc khi scan đứng. Mình có đính kèm vài hình của bản in thô, và cả bản hoàn thiện đã dán marker RevoPoint 6mm (https://amzn.to/4kQ8fNl).

Khi nào mình chỉnh sửa/cập nhật model này, hoặc bổ sung phụ kiện mới, mình sẽ cập nhật thêm ở đây. Mình cũng có thể sẽ tách nhỏ ra để in được trên các máy nhỏ hơn XL.

Mình khuyên nên dùng file .3MF của mình, vì mình có thay đổi infill và vài tham số khác dựa trên test thực tế để chi tiết cứng và ổn định hơn. Các file .3MF mình cung cấp được set cho Core One (phần hip pieces) và XL (phần mâm xoay chính). Mình dùng nozzle 0.4mm High Flow cho cả hai máy — nên nếu bạn cấu hình khác thì nhớ chọn đúng filament/printer trước khi slice và in.

LƯU Ý: Nếu bạn xem file .3MF trong 3D viewer, có thể nó sẽ nhìn hơi “lạ”, nhất là phần hip pieces — là do mình dùng rectangular modifiers quanh trục (shaft) và các chốt (pegs) để ép 100% infill cho các phần support. Viewer online của Prusa không hiển thị modifiers đúng mà chỉ render ra mấy hình chữ nhật — mở trong PrusaSlicer thì sẽ “đúng” lại.

Mình in các đĩa (discs) trong hình bằng Overture PETG, dùng profile Prusament PETG (theo trải nghiệm của mình là ổn nhất) trên Prusa Textured sheet của Prusa XL; bản in gần như dùng hết bề mặt bed. Mình có thêm một brim nhỏ để đảm bảo mặt trên đẹp đều toàn bộ — bạn có thể dùng dao gọt bavia (deburring tool) kiểu như cái này (https://amzn.to/46dHf4g) để gỡ brim rất nhanh và làm mượt mép chi tiết ở cả mặt trên lẫn mặt dưới. Mình dùng speed profile 0.25mm. Bản in dùng cả honeycomb và grid infill tùy theo layer height, và mình thấy cách này cho độ cứng tốt nhất sau khi làm vài cái như vậy.

Với hip pieces, mình in trên Core One bằng Overture PETG, vẫn dùng profile Prusament PETG, trên tấm Biqu Cryogrip Pro Glacier (https://amzn.to/4asemno) với print profile 0.2mm Balanced. Chi tiết này có overhang, và mình vẫn khuyên dùng .3MF vì có modifiers để in phần “ngón” (fingers) và phần cấu trúc đỡ (support structure) kẹp vào mép plate bằng solid infill, sẽ bền hơn về lâu dài.

Chúc bạn in vui vẻ!
