Hộp quản lý năng lượng mặt trời Waveshare cho module 2500mAh

Mô-đun quản lý năng lượng mặt trời Waveshare là một bảng mạch PC chi phí thấp cho phép sạc bảo trì dễ dàng cho pin 2500mAh để vận hành các thiết bị điện tử nhỏ. Tôi đang sử dụng nó để cấp nguồn cho một camera ngoài trời Wyze 2K từ xa. Bảng mạch không bao gồm vỏ.

Thông số kỹ thuật của bảng có thể được tìm thấy tại đây.

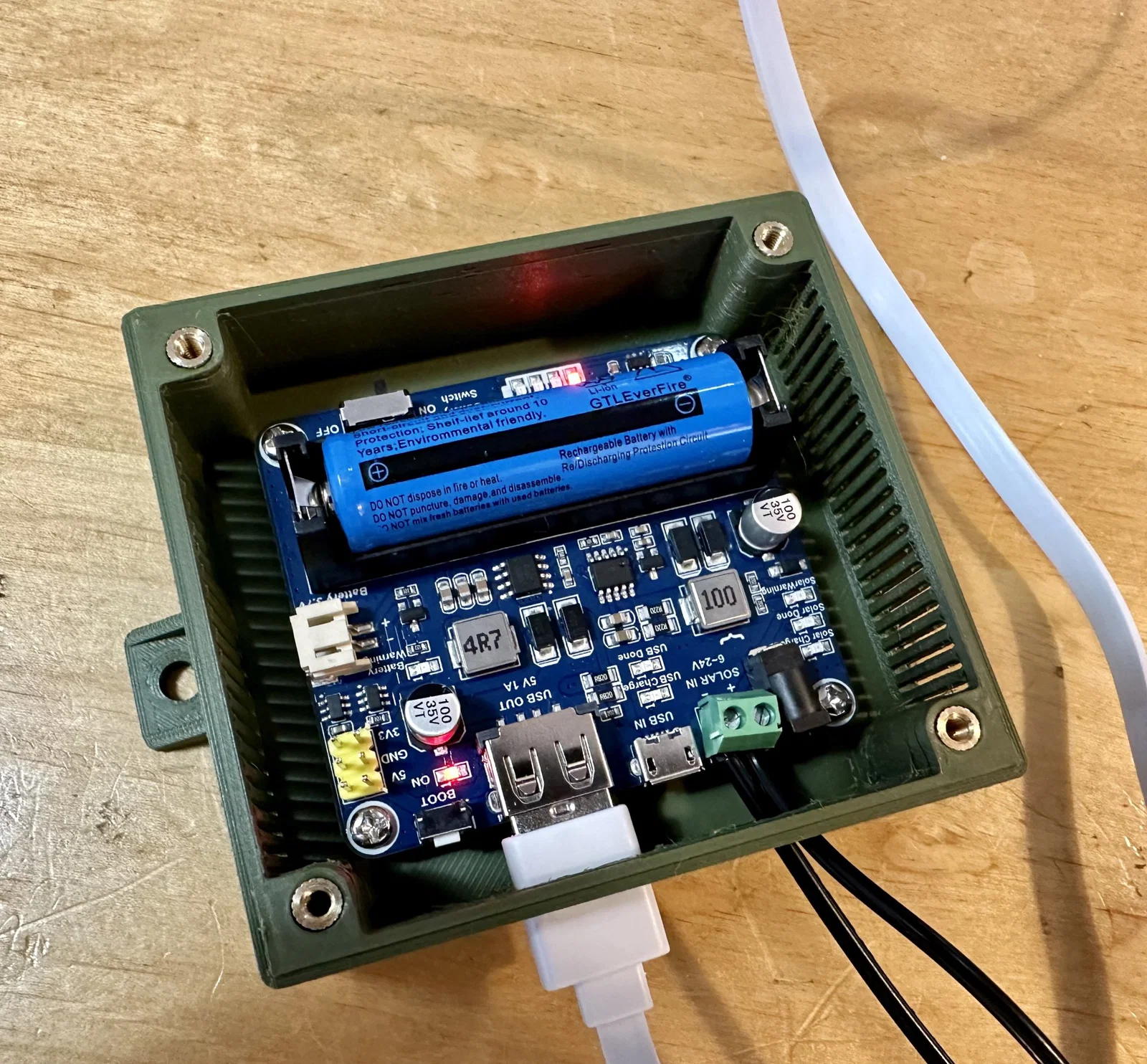

Đáy của vỏ chứa các lỗ lõm để gắn bảng PC bằng bốn bu-lông đầu tròn M3x6mm sử dụng các miếng đệm đi kèm với bảng. Bốn lỗ trên bề mặt trên cùng dùng để lắp đặt các chèn ren M3. Tôi đã sử dụng bốn chèn có đường kính 5mm và chiều dài 8mm với đầu chèn có đường kính 4.3 mm. Cuối cùng, tôi đã thêm các khe thông gió vào hai bên của vỏ và các tab để gắn, cụ thể là vào bảng bên dưới tấm năng lượng mặt trời để giữ nó tránh khỏi thời tiết trực tiếp.

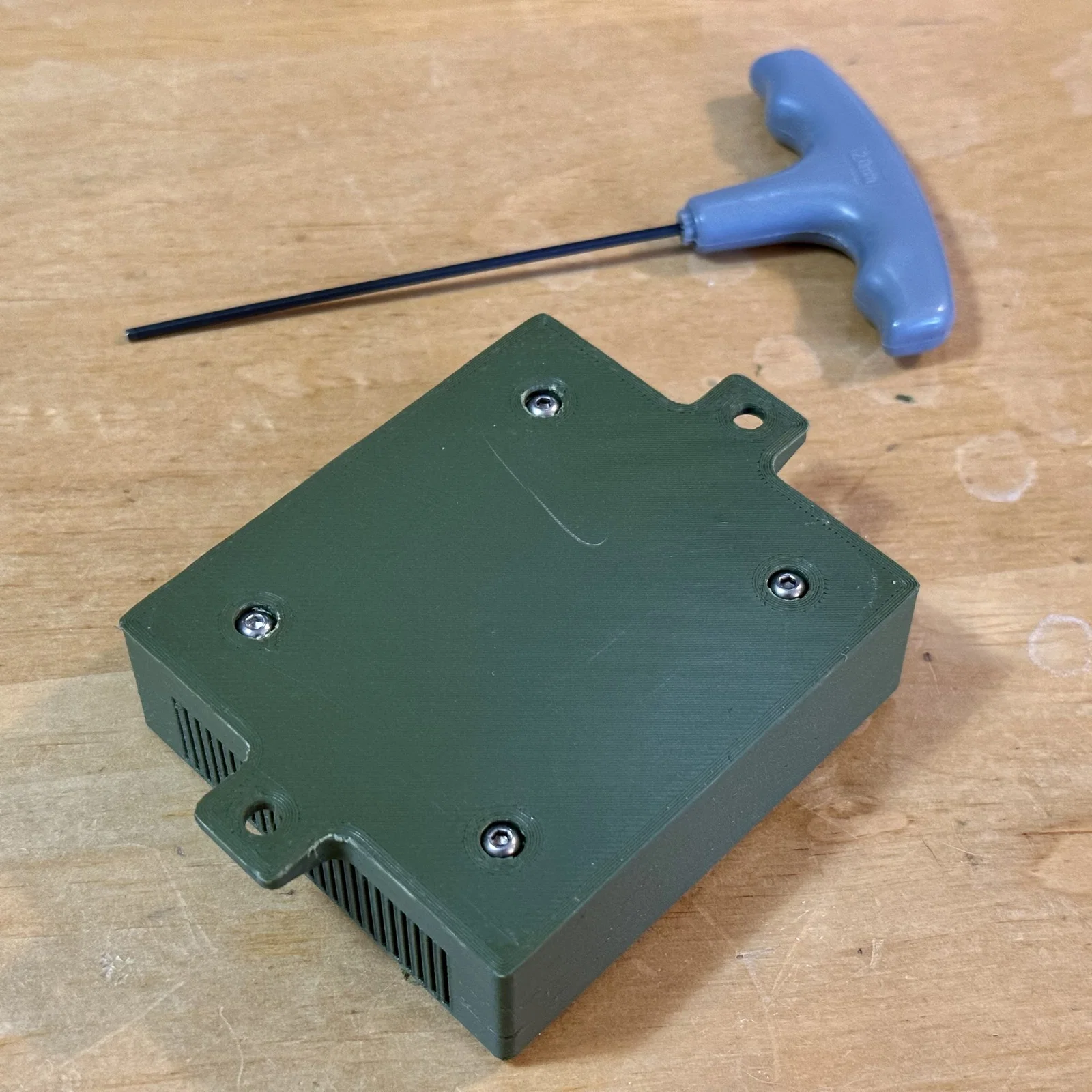

Nửa trên của vỏ có các lỗ để phù hợp với các chèn ren và sẽ cho phép các bu-lông đầu lục M3 x 8 mm nằm phẳng với bề mặt (sâu 3 mm).

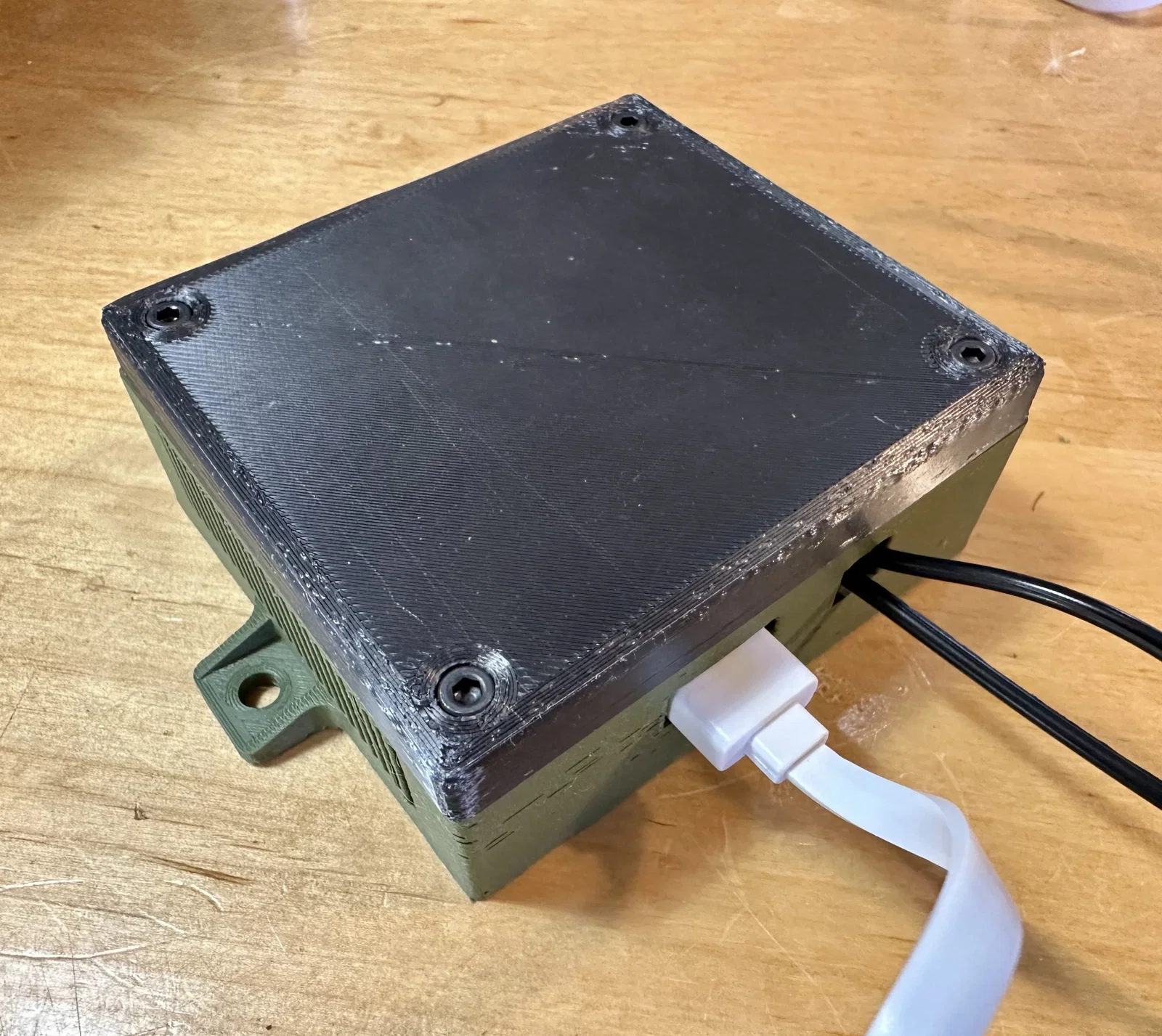

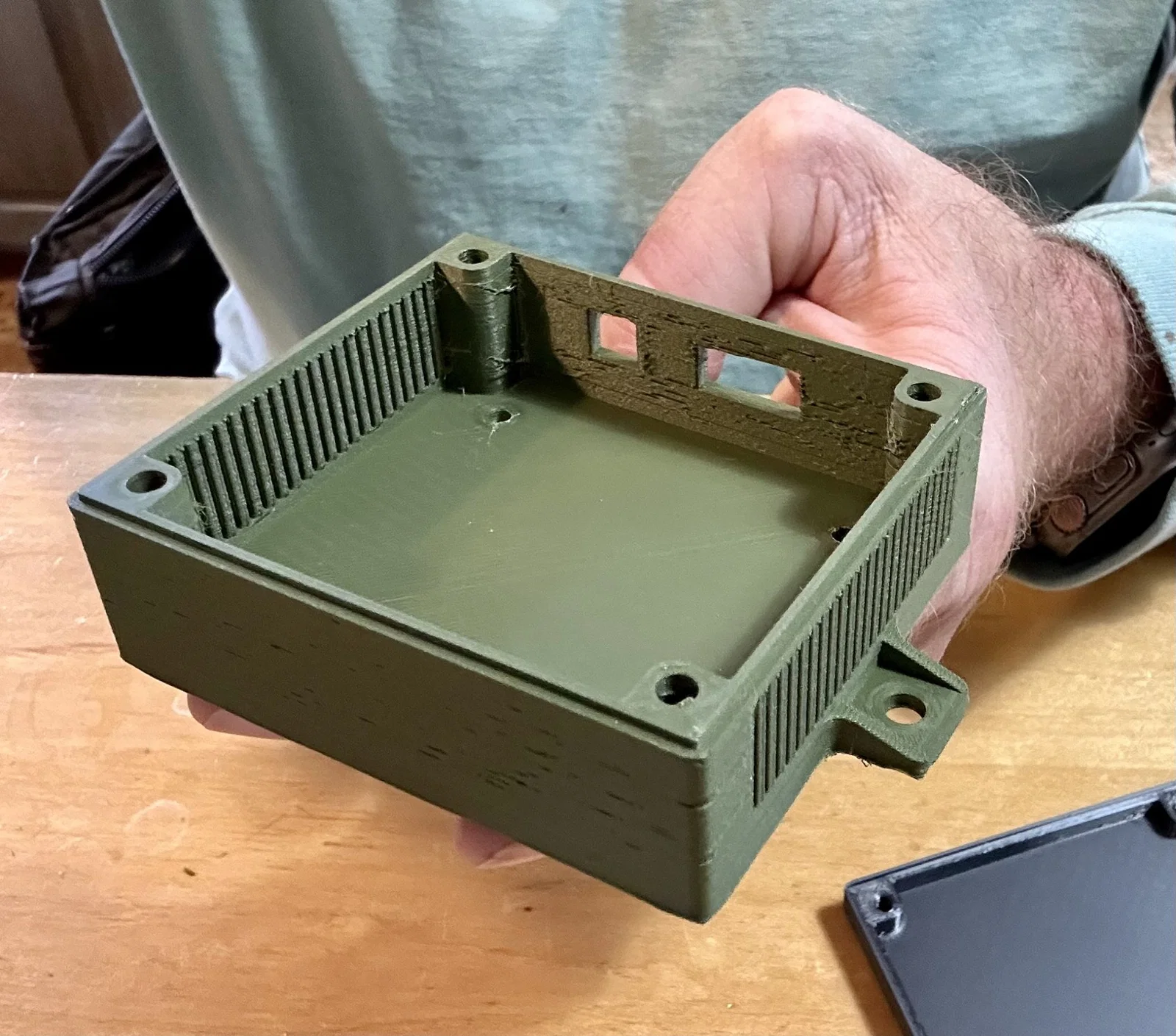

Vì tôi chỉ cần truy cập vào cổng đầu ra nguồn USB-A và cổng đầu vào năng lượng mặt trời hai đầu, nên chỉ có hai lỗ cắt được cung cấp ở mặt trước. Tôi có thể tải lên một nửa dưới mới để cho phép truy cập vào tất cả các cổng nếu có đủ sự quan tâm.

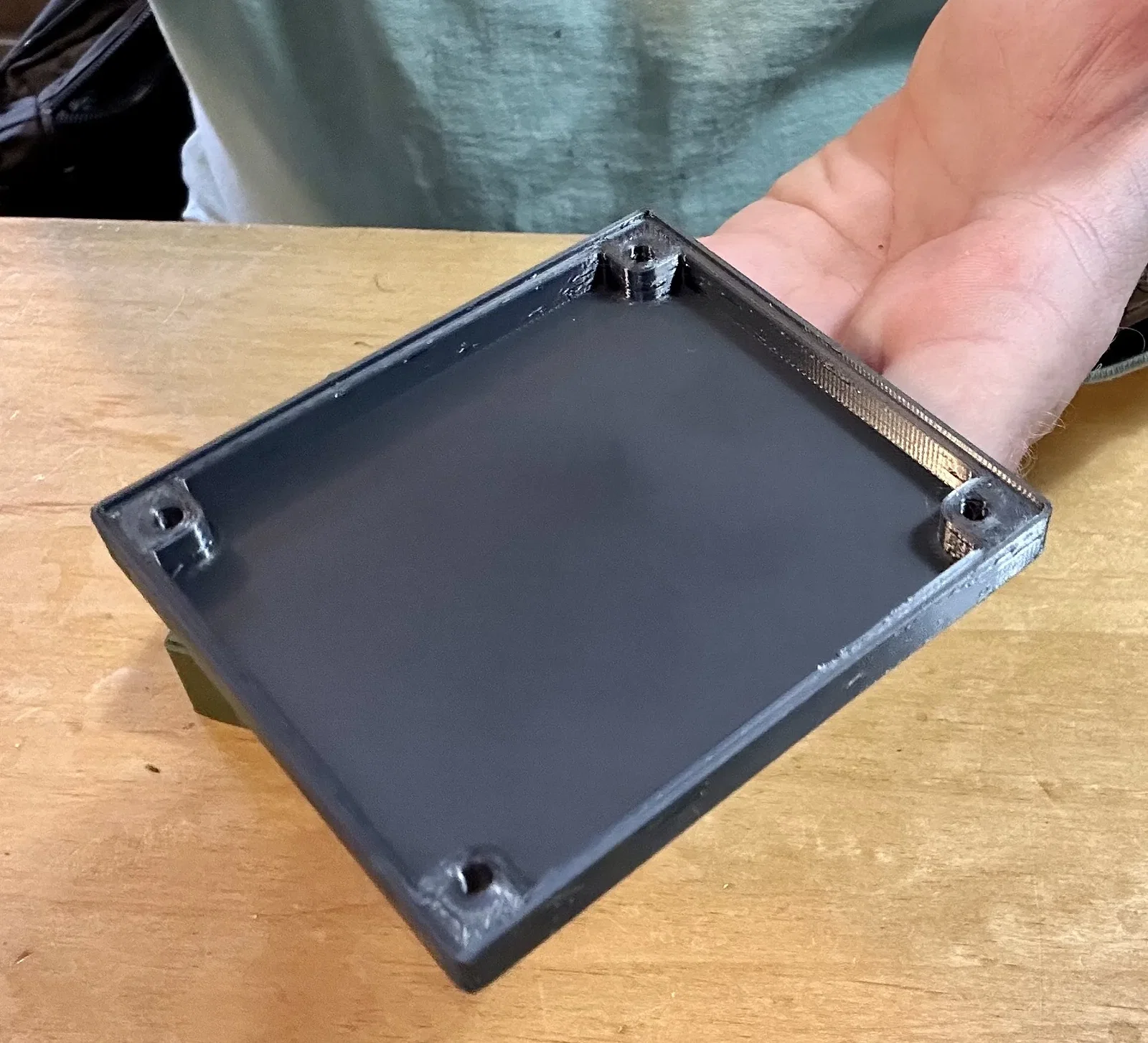

Tôi đã in cái này bằng PLA mà không cần hỗ trợ và sử dụng một vành để giữ các góc xuống nhằm ngăn ngừa biến dạng. Nửa dưới đã được in như vậy. Nửa trên được lật ngược lại.

Máy in Ender3 V2 của tôi đã được điều chỉnh đủ để các dung sai lỗ của mô hình này ra mà không cần khoan hay mài.
