Gá rack 10" 1U gắn 3x RPi (Pimoroni NVME + RPi5 + PoE HAT F)

Hệ “Blade” RPi cho rack 10-inch (RPi 5 / NVMe / PoE+)

Trên mạng có vô số mẫu rack mount cho Raspberry Pi, nhưng khi mình không tìm được giải pháp đúng với cái “stack” HAT và phần cứng mình đang dùng, thì theo đúng tinh thần maker: Không có thì tự làm. :)

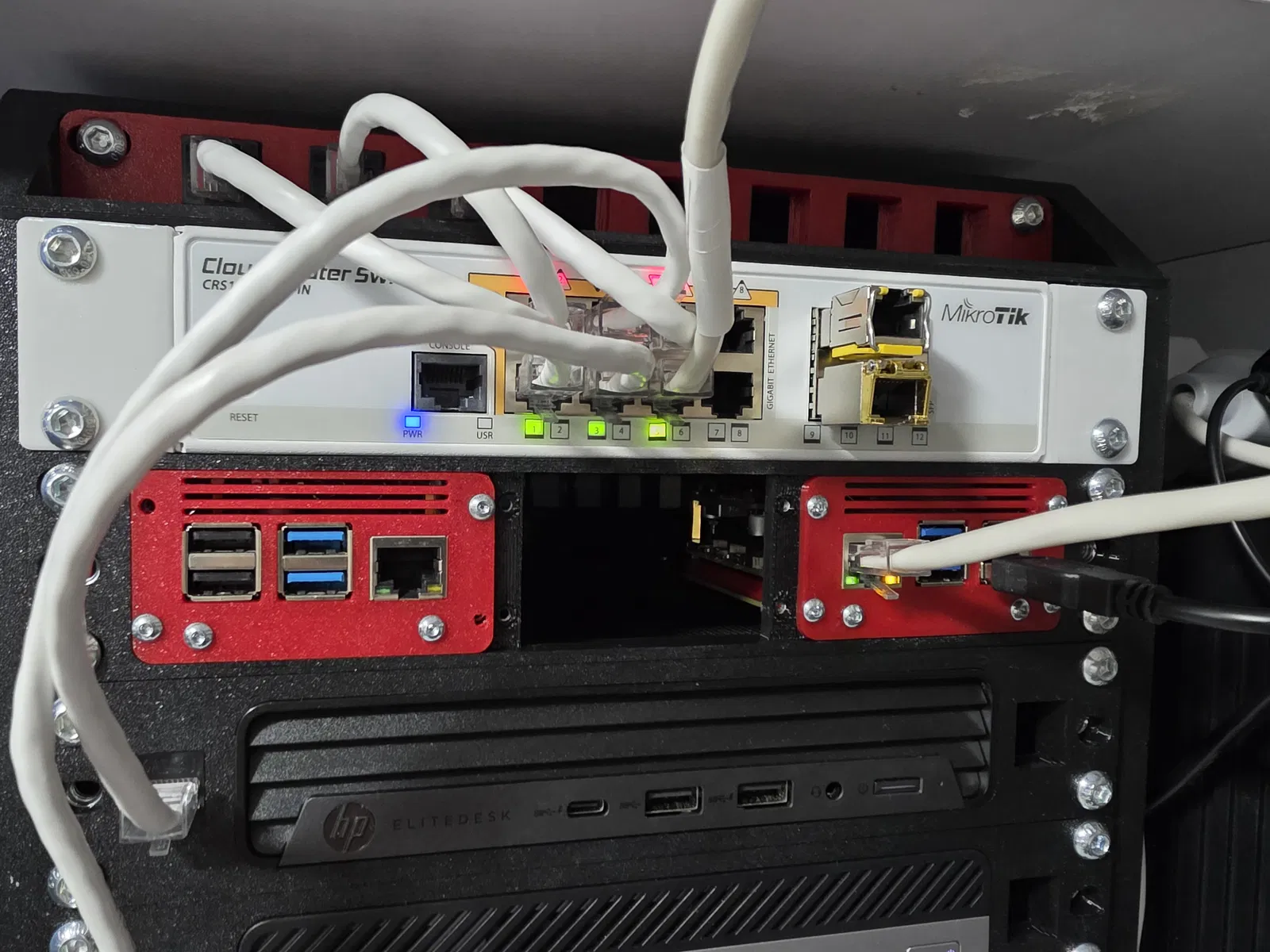

Hệ modular này được thiết kế để tích hợp bộ phần cứng Home Assistant của mình vào hệ sinh thái Labrax rack 10-inch rất xịn. Dù tối ưu cho một bộ RPi 5 “đô” (nhiều đồ gắn kèm), mình vẫn có kèm tuỳ chọn cho RPi 4 và kiểu gắn chung để khỏi phí bất kỳ khoảng trống 1U nào.

🧱 Nền tảng: Baseplate

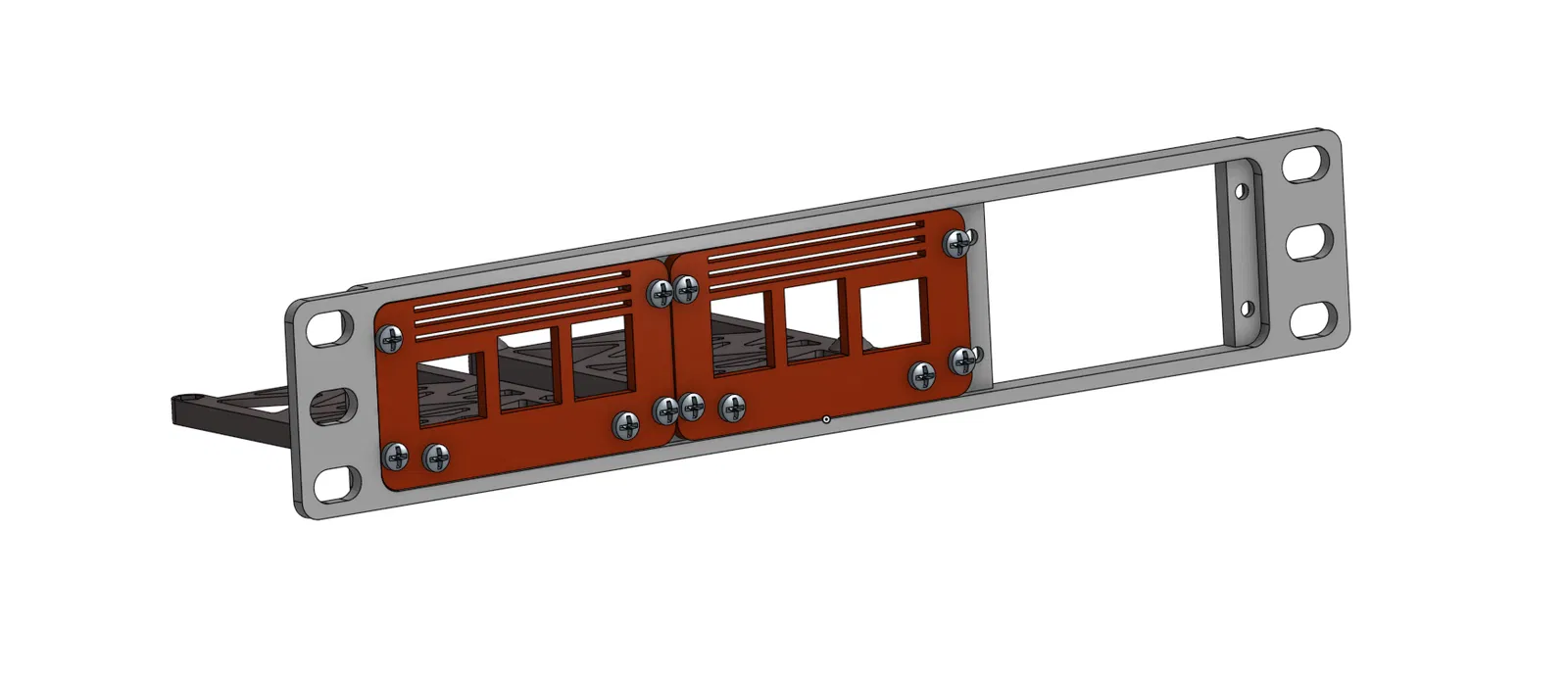

Lưu ý: Model Baseplate là bắt buộc cho mọi cấu hình. Đây là khung 1U bắt trực tiếp lên rack và cung cấp 3 khe để các “Blade” RPi trượt vào.

• Sức chứa: Tối đa 3 RPi Blades.

• Gắn lên rack: Baseplate được cố định lên rack 10-inch bằng tối đa 6x ốc M6.

🛠 Thiết kế “Blade”

Mỗi Raspberry Pi sẽ được gắn lên một carrier dạng hai mảnh (gọi là “Blade”) rồi trượt vào baseplate.

• Lắp Blade: “RPI Blade” in ra 2 phần và bắt lại với nhau bằng 2x ê-cu M3 và 2x ốc M3x12mm.

• Blade với Baseplate: Sau khi lắp xong, blade được bắt lên baseplate 1U bằng 4x ê-cu M3 và 4x ốc M3x12mm.

📦 Các cấu hình hỗ trợ

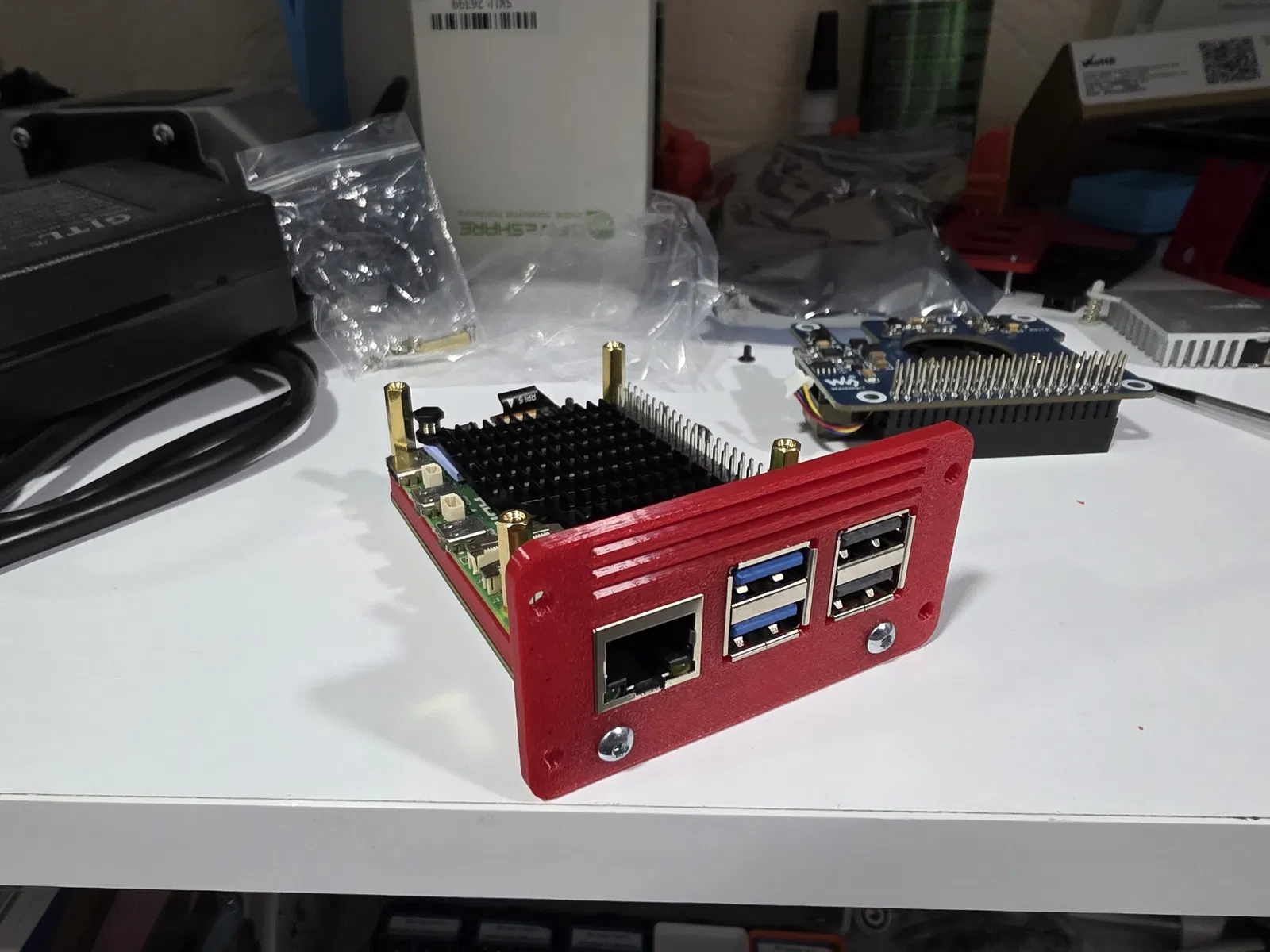

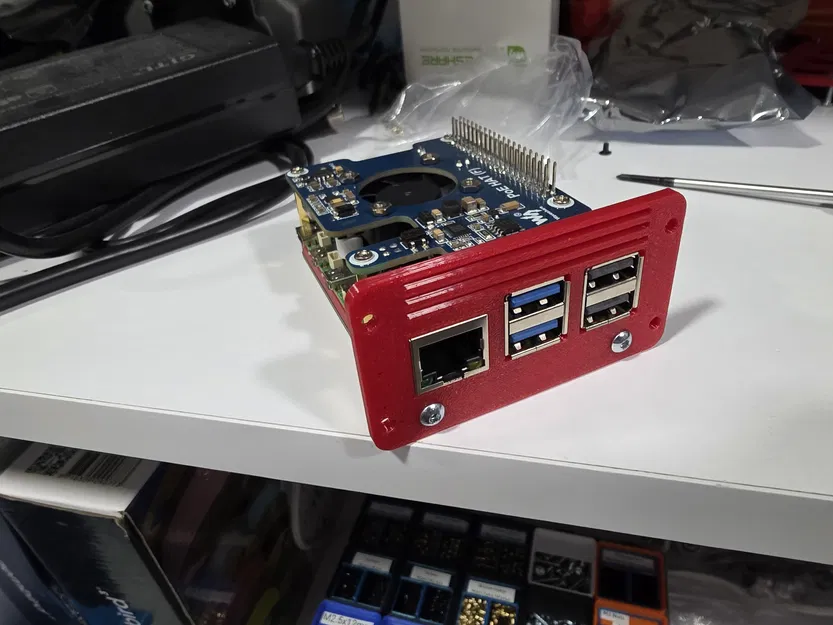

1. Bộ “Main” (RPi 5 + NVMe + PoE)

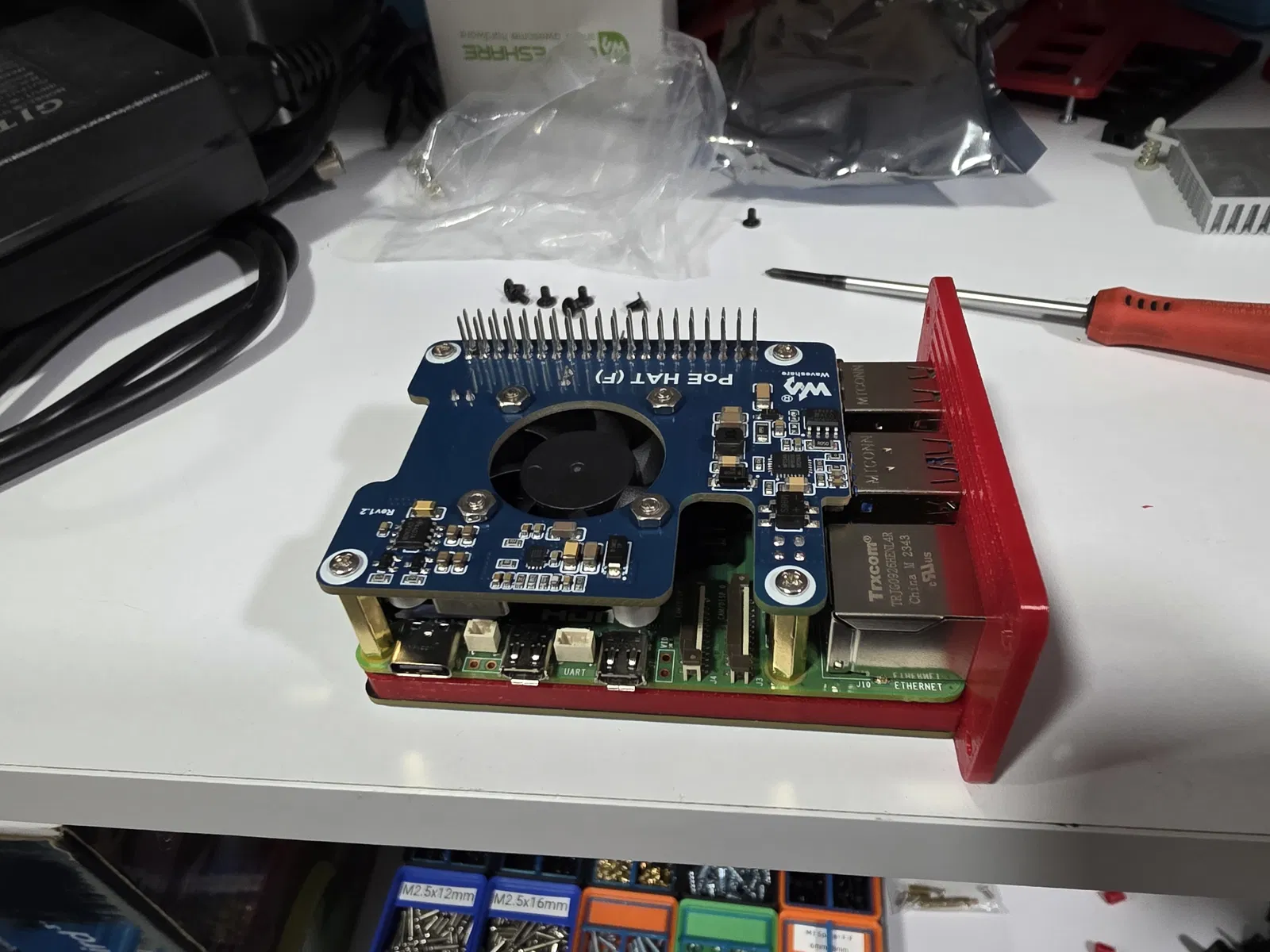

• Phần cứng: RPi 5 + Pimoroni NVME Base + Waveshare PoE HAT (F).

• File cần in: RPi5 Faceplate + RPi5 NVME Base Bracket.

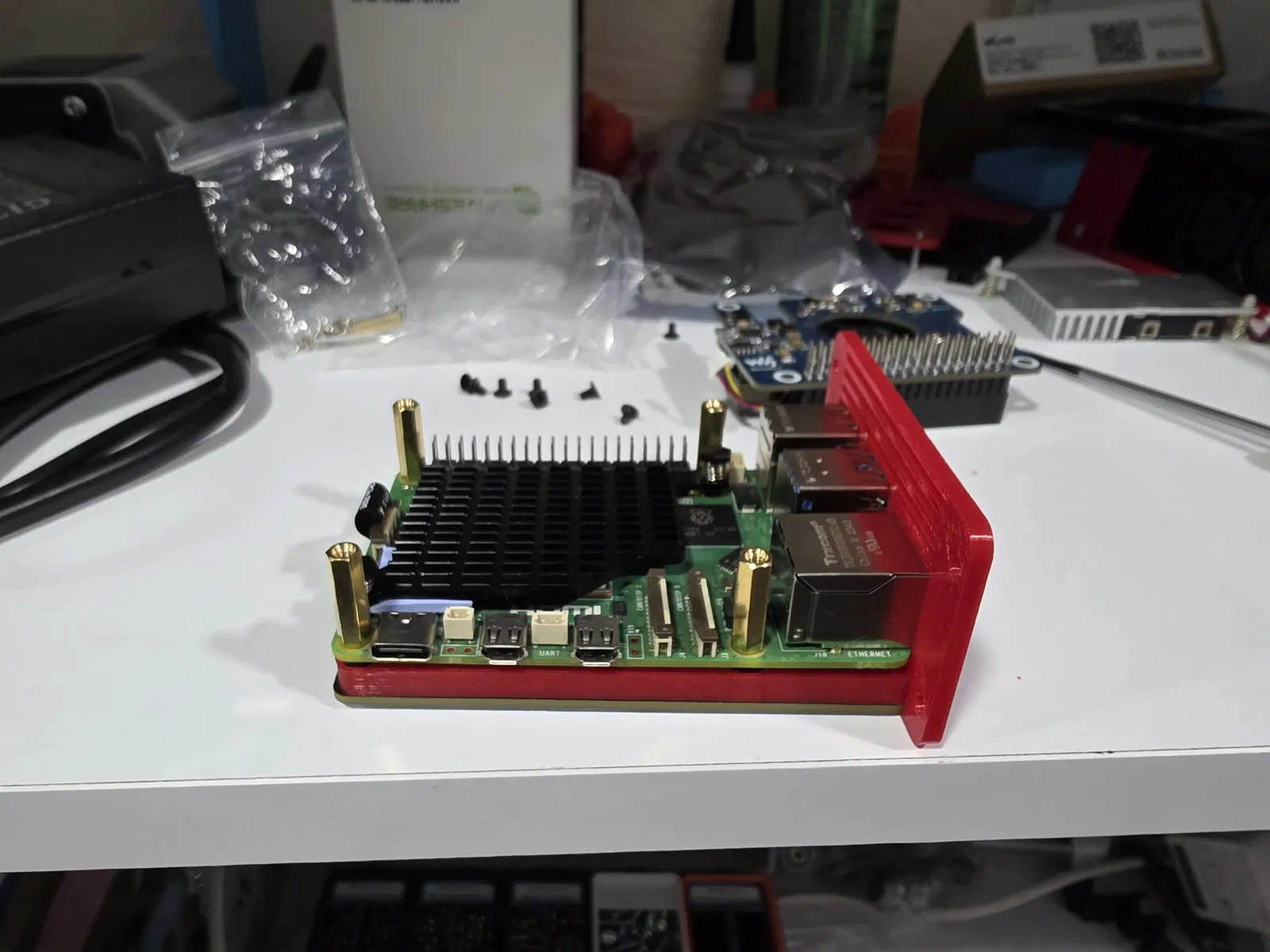

• Lắp ráp: Dùng các standoff 7mm đi kèm với Pimoroni NVMe base. Không cần thêm phần cứng nào để cố định Pi vào bracket.

• Lưu ý: Cũng vừa cho RPi 5 + NVMe base KHÔNG gắn PoE HAT. Trường hợp này mình khuyên cắm dây nguồn sau khi đã trượt blade vào baseplate, không là sẽ bị cấn không vô.

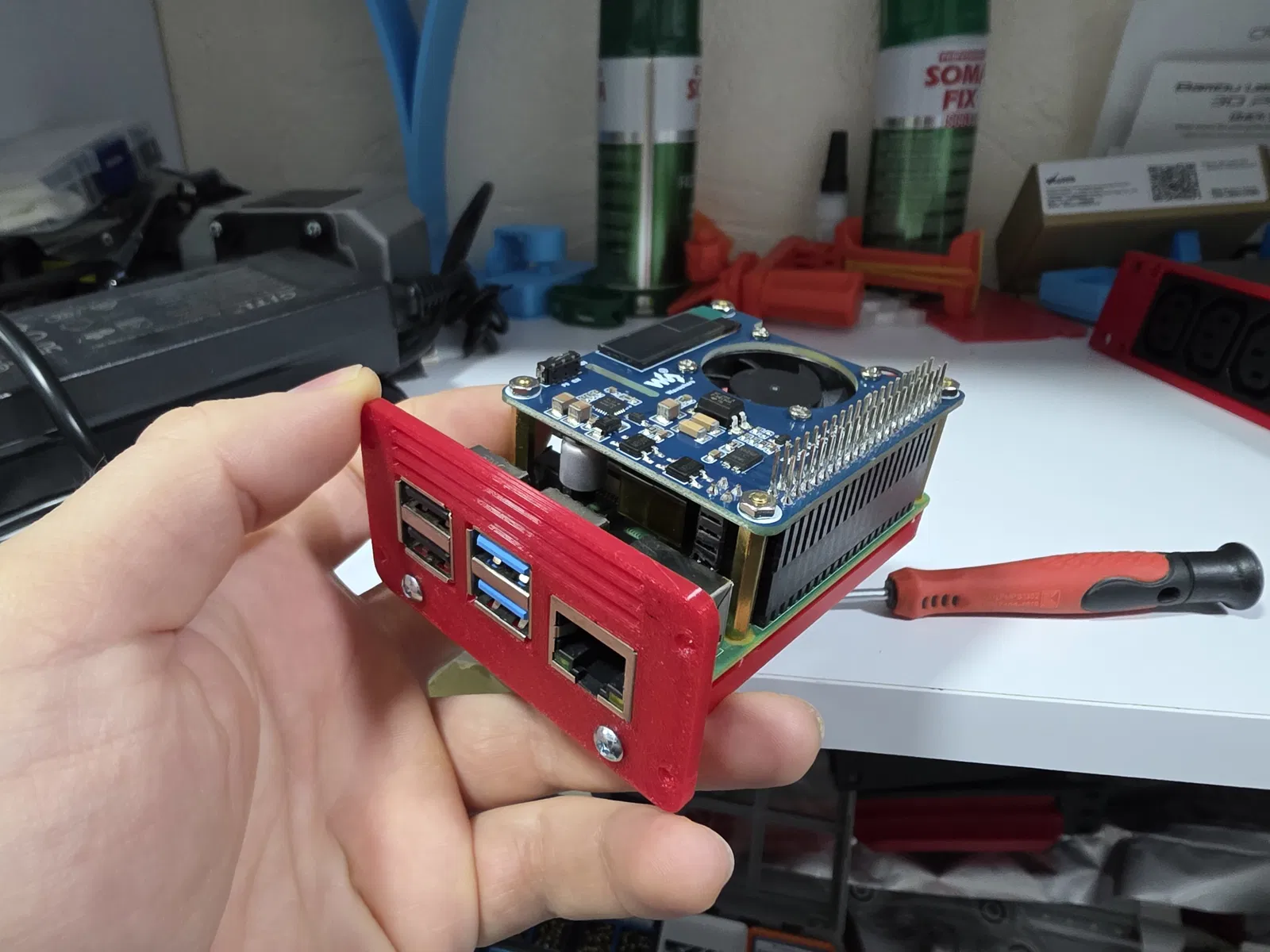

2. Bộ RPi 4

• Phần cứng: RPi 4 + Waveshare PoE HAT (B).

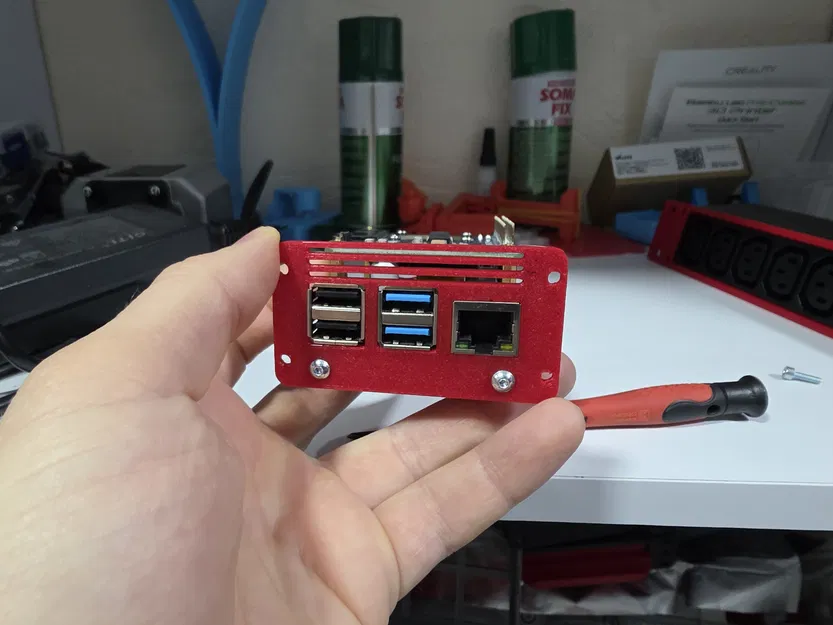

• File cần in: RPi4 Faceplate + RPi4 PoE HAT B Bracket.

• Lắp ráp: Mình dùng ốc M2.5x10mm đầu PH ở đây vì ốc zin đi kèm PoE HAT ngắn quá, không xuyên qua bracket tới được.

3. Cấu hình chung / Universal

• Phần cứng: RPi 4 hoặc 5 tiêu chuẩn (có hoặc không gắn các loại HAT khác nhau).

• File cần in: General Bracket + RPi4/5 Faceplate.

• Mẹo nhỏ: Độ dày bracket là 7mm và PCB của RPi là 1.6mm. Dựa vào số đo này để chọn chiều dài ốc phù hợp cho bộ của bạn. Mình khuyên dùng ốc M2.5 dài tối thiểu 10mm cho mục đích này.

4. Tấm che (Filler Panels)

Nếu bạn không dùng hết cả ba khe, dùng model Vent Faceplate hoặc Blank Faceplate để rack nhìn gọn gàng và vẫn giữ luồng gió theo ý muốn.

🔩 Tổng hợp phần cứng (BOM)

Kết nối

Phần cứng cần

Baseplate với Rack

Tối đa 6x ốc M6

Blade với Baseplate

4x ê-cu M3, 4x ốc M3x12mm

Lắp Blade (2 mảnh)

2x ê-cu M3, 2x ốc M3x12mm

Bộ RPi 4 PoE

4x ốc M2.5x10mm

PS: Phần mô tả có được trau chuốt bằng AI vì mình viết bài không giỏi lắm, nhưng model thì mình làm hoàn toàn không có can thiệp AI.
