VW eGolf rear diffuser (cosmetic) – Ốp khuếch tán gió sau trang trí

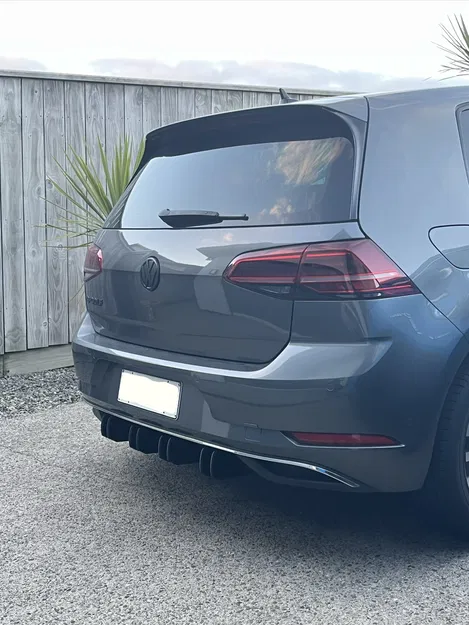

Đây là bộ rear diffuser mình tự thiết kế cho chiếc VW eGolf 2019 của mình.

Các file này được cung cấp theo dạng “as-is”, không kèm bảo hành hay trách nhiệm pháp lý nào; bạn dùng là tự chịu rủi ro. Có thể sẽ không fit đúng, có thể làm hư xe, làm mất hiệu lực bảo hiểm, không tuân thủ luật địa phương và/hoặc “có thể gây ung thư ở bang California”. Nói chung bạn hiểu ý rồi đó.

Mình khuyên bạn nên in file template trước để test độ fit và profile rồi hãy quyết định in bản đầy đủ. Có link OnShape bên dưới cho ai thích vọc, nhớ chia sẻ kết quả nha.

Model cần xoay 180° trong slicer để lỗ bắt ốc phía trên áp xuống mặt bàn in. Mình in bằng Black PET-G với 3 walls, infill TPMS-D và Supports chỉ chạm build plate. Mỗi “fin” mất khoảng ~4 tiếng và ~160g filament. Khả năng cao bạn sẽ cần dùng keo hoặc chất tăng bám bàn in khác, dù mình đã thêm strain relief vào model, vì các fin dài và hẹp rất dễ bị warping. In với fuzzy skin sẽ đẹp lắm nhưng thời gian in sẽ tăng gấp đôi. Mình sơn bằng plastidip để ra bề mặt matte.

Thiết kế này dùng phần cứng (mounting hardware) chuẩn M5. Mình bắt lên cản sau bằng Rivnuts, nhưng bạn cũng có thể dùng well nuts nếu không có dụng cụ bấm rivnut (nên có đúng dụng cụ nha!). Mình đã thêm các lỗ cắt hình tam giác để canh thẳng theo các dấu trên cản dễ hơn. Bạn chịu khó canh và đánh dấu cho kỹ (mình dùng bút chì may đồ), rồi bắt vào mép dưới của cản trước. Khoảng cách tuỳ gu của bạn.

Vui lòng không sử dụng cho mục đích thương mại. Nhận in dịch vụ (tính thời gian + vật liệu) thì được, nhưng không được in để bán ở chợ, eBay, v.v.

File thiết kế gốc trên OnShape:
https://cad.onshape.com/documents/838fd6d4efe96b20e74d365c/w/78deeef29ad4a7e0379be723/e/b30c6dc62cba713447fab48a?renderMode=0&uiState=699d5306759e1efa7452ca24
