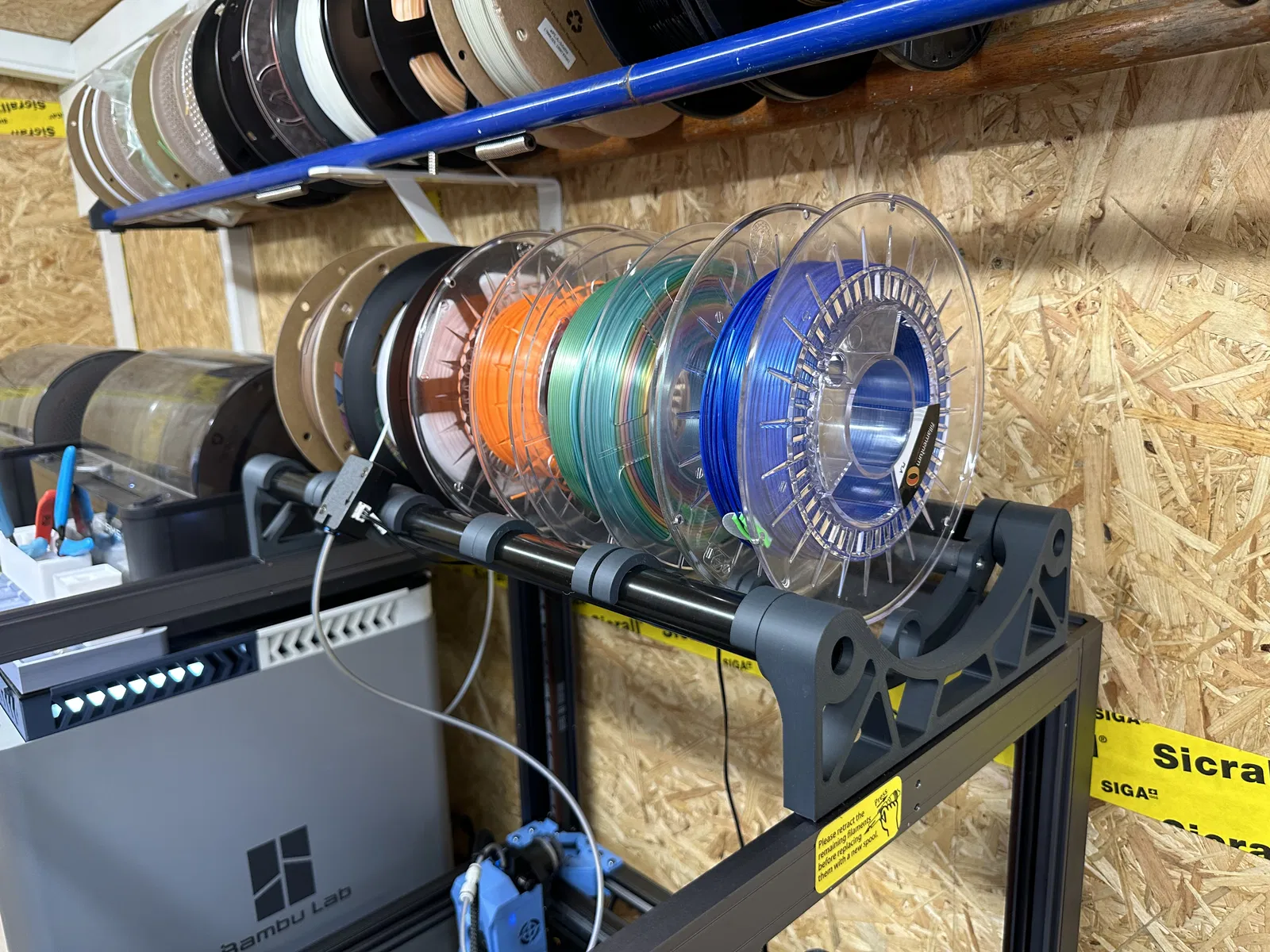

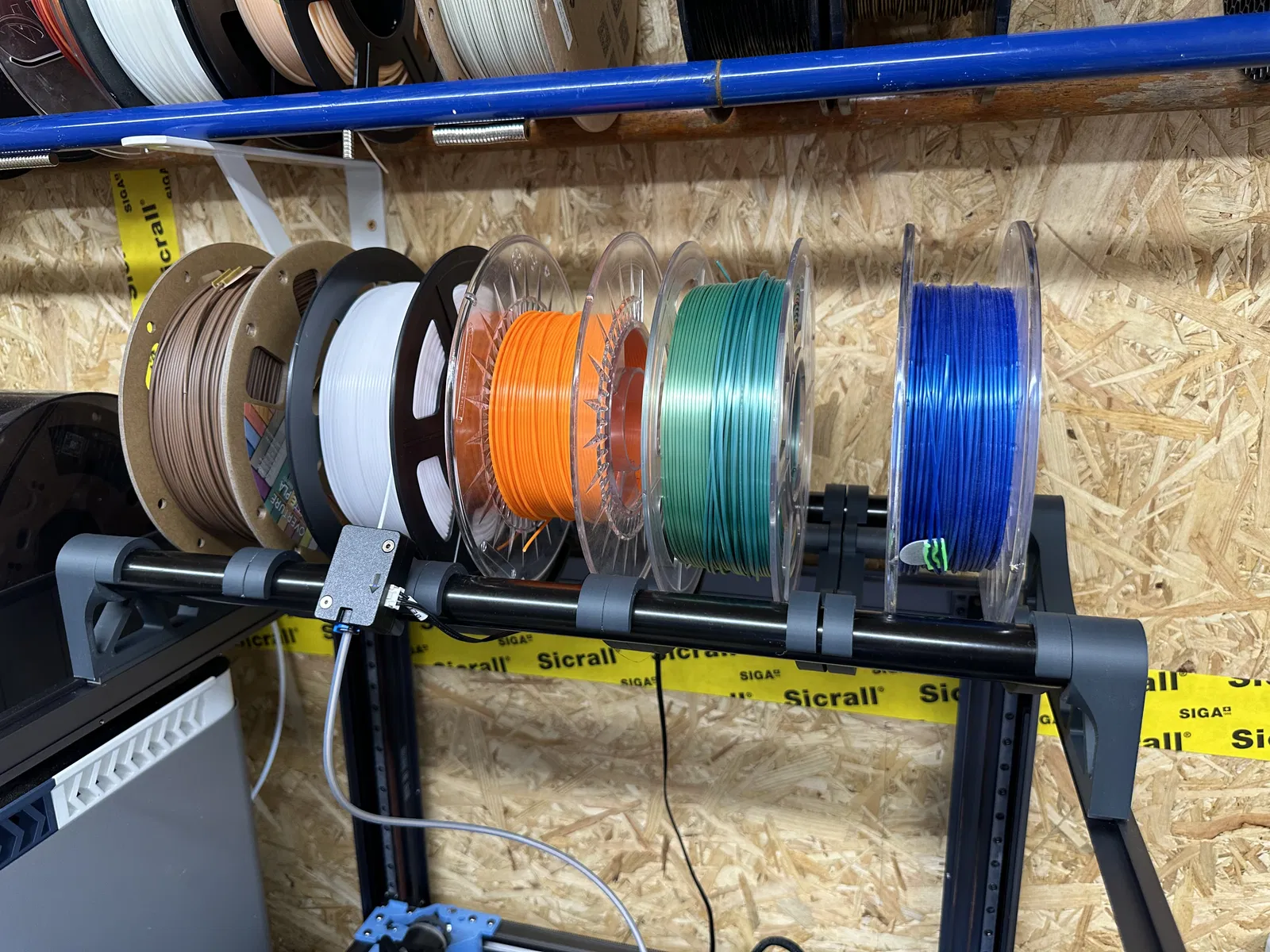

MFS Sovol SV08 – Manual Filament System (Roller Bearings + Gắn Filament Sensor)

Tác giả KilianHerbst

Lượt tải
324
Lượt thích
156
Lượt coi
4.965
Bản remix
1

File 8 10,1 MB

  • Side_Piece_1772170641.stlSTL · 425,2 KB
  • Roller_v2_1772170642.stlSTL · 176,1 KB
  • Filament_Roller_1772170643.stlSTL · 275,1 KB
  • Fillament_sensor_holder_1772170643.stlSTL · 93,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Giới thiệu:

Làm quen với MFS (Manual Filament System) – một bản nâng cấp giúp bộ setup in 3D của bạn linh hoạt hơn và chắc chắn hơn. Bản remix này thay cách dùng 2 bearings truyền thống bằng các rollers nối giữa các bearings. Nhờ vậy, các cuộn filament nhỏ cũng nằm vững, giảm nguy cơ bị tuột rơi khỏi máy in.

Tính năng chính:

Rollers đa dụng:

Chứa được mọi loại spool, rộng tối đa 75mm mà không cần chỉnh.

Gắn filament sensor:

Kẹp cái “rắc” vào ngay giữa spool.

!Cần nối dài dây cáp để với tới các spool ở ngoài cùng!

(ba vị trí giữa thì dùng không cần nối dài)

Phần cứng cần chuẩn bị:

  • Rods dài khoảng 520mm, đường kính 25mm (mình dùng cây treo rèm phòng tắm loại tăng/giảm, cắt theo chiều dài, rẻ lắm)
  • Vít M3 và sleeve từ cụm zin (m3x8mm)
  • 11 bu lông M5x12mm (mình dùng đầu tròn, nhưng thiết kế theo loại thường)
  • 10 ê-cu M5
  • 20 vòng bi 625ZZ (giống loại tác giả bản gốc dùng)
  • 4 bu lông M3 x 10
  • 4 heat-set inserts m3x4 để bắt MFS lên máy in
  • 1 m5 drop in t-nut

Hướng đặt chi tiết khi in:

Các lỗ có dạng Teardrop để khi in nằm ngang vẫn ra lỗ tròn. Nhớ luôn để phần này quay lên trên.

In các phần Filament Roller sao cho mặt có hex cutouts quay xuống dưới; các phần này có thể in không cần supports.

Nhớ in rollers theo hướng dựng đứng và để seam (đường trắng) nằm trong một trong 4 rãnh (divits).

Hướng dẫn lắp ráp:

Lắp cụm chính:

  • Gắn heat-set inserts vào hai miếng Side Pieces

  • Trên nóc máy in có các lỗ ren phù hợp với vít M3; vặn miếng side đầu tiên vào như hình bên dưới

  • Lấy 2 cây rods và gắn vào cả hai miếng side
  • Vặn cố định miếng side thứ hai

Vậy là cụm chính xong, sẽ khá cứng cáp (tùy theo độ dung sai giữa rods và side pieces).

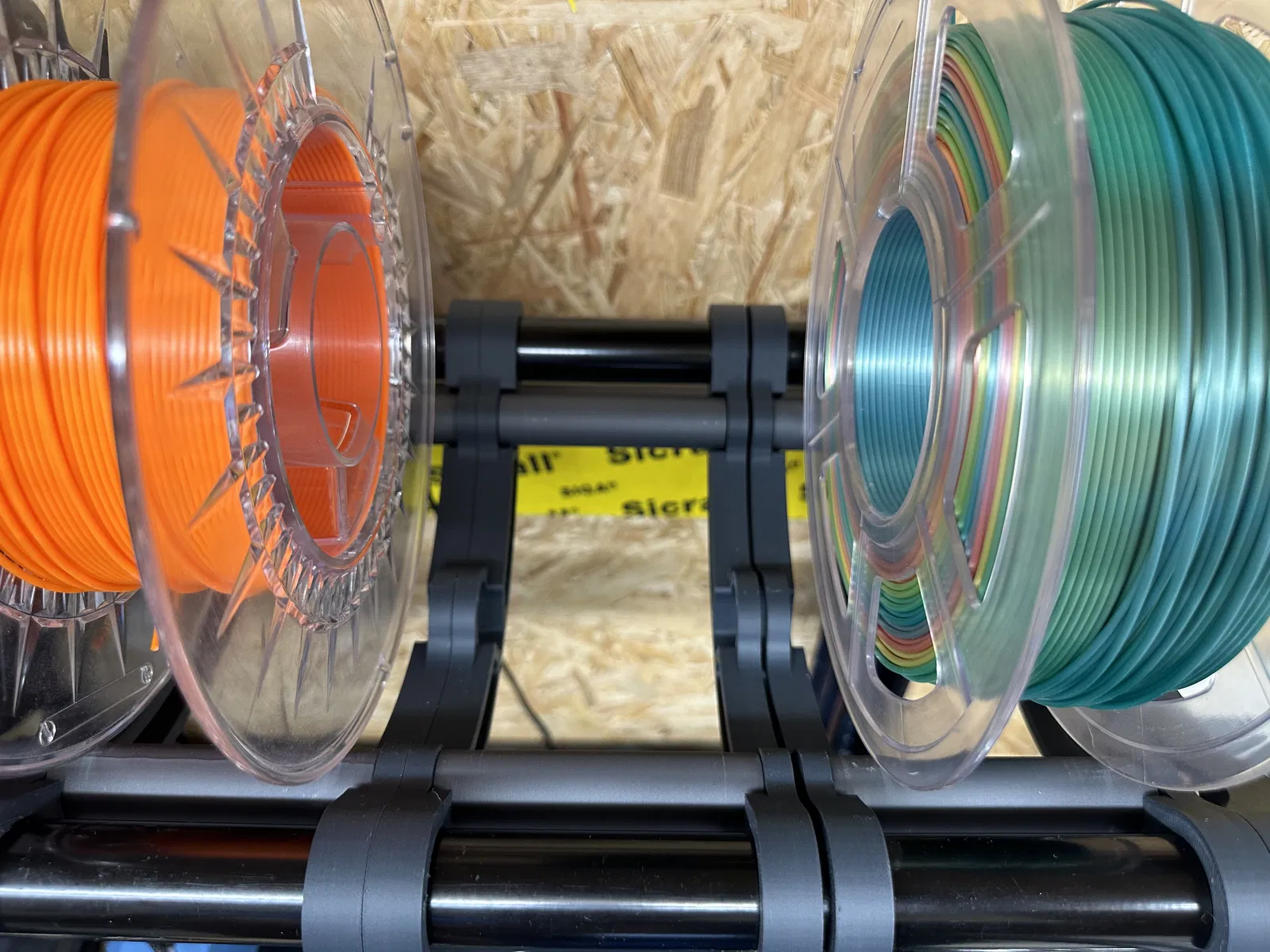

Lắp cụm Filament Roller:

  • Vặn 20 bearings vào các Filament rollers
  • Ép roller vào bearing

  • Đặt nửa còn lại lên trên

  • Kẹp toàn bộ cụm lên 2 cây rods

Lắp cụm Filament Sensor:

  • Ép aluminum sleeve vào chi tiết

  • Bắt cái clip vào sensor

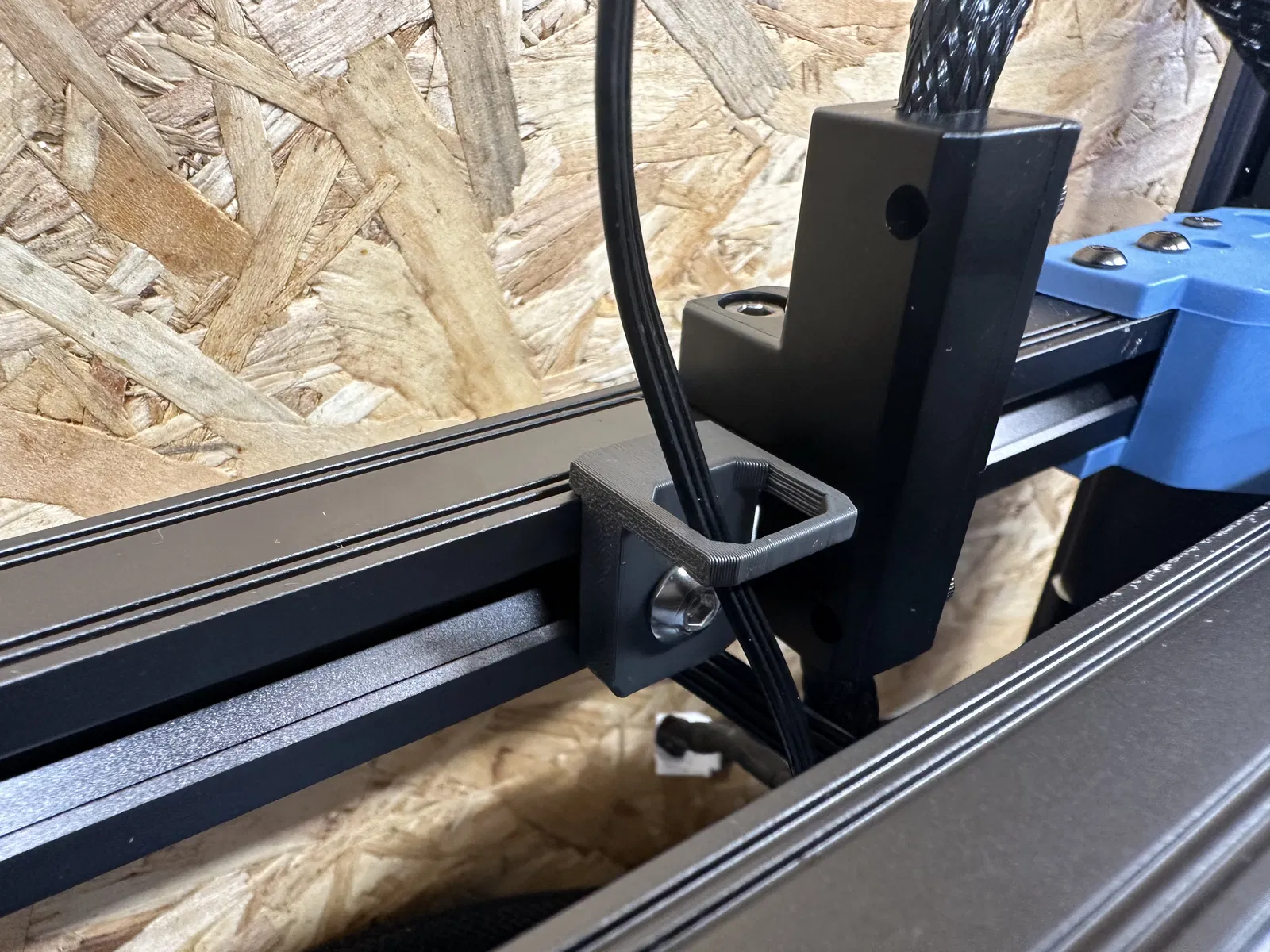

  • Gắn t-nut và vít M5 để cố định bottom guide vào thanh nhôm định hình 2020:

  • Kẹp top guide lên rod phía sau

  • Luồn dây cáp qua các vòng (loops) và luồn dưới MFS, rồi cắm vào sensor

Tùy chọn: Nối dài dây filament sensor để có thể kẹp ở đủ cả 5 vị trí

Tận hưởng chức năng và độ an toàn được nâng cấp của MFS cho các dự án in 3D của bạn ;)
