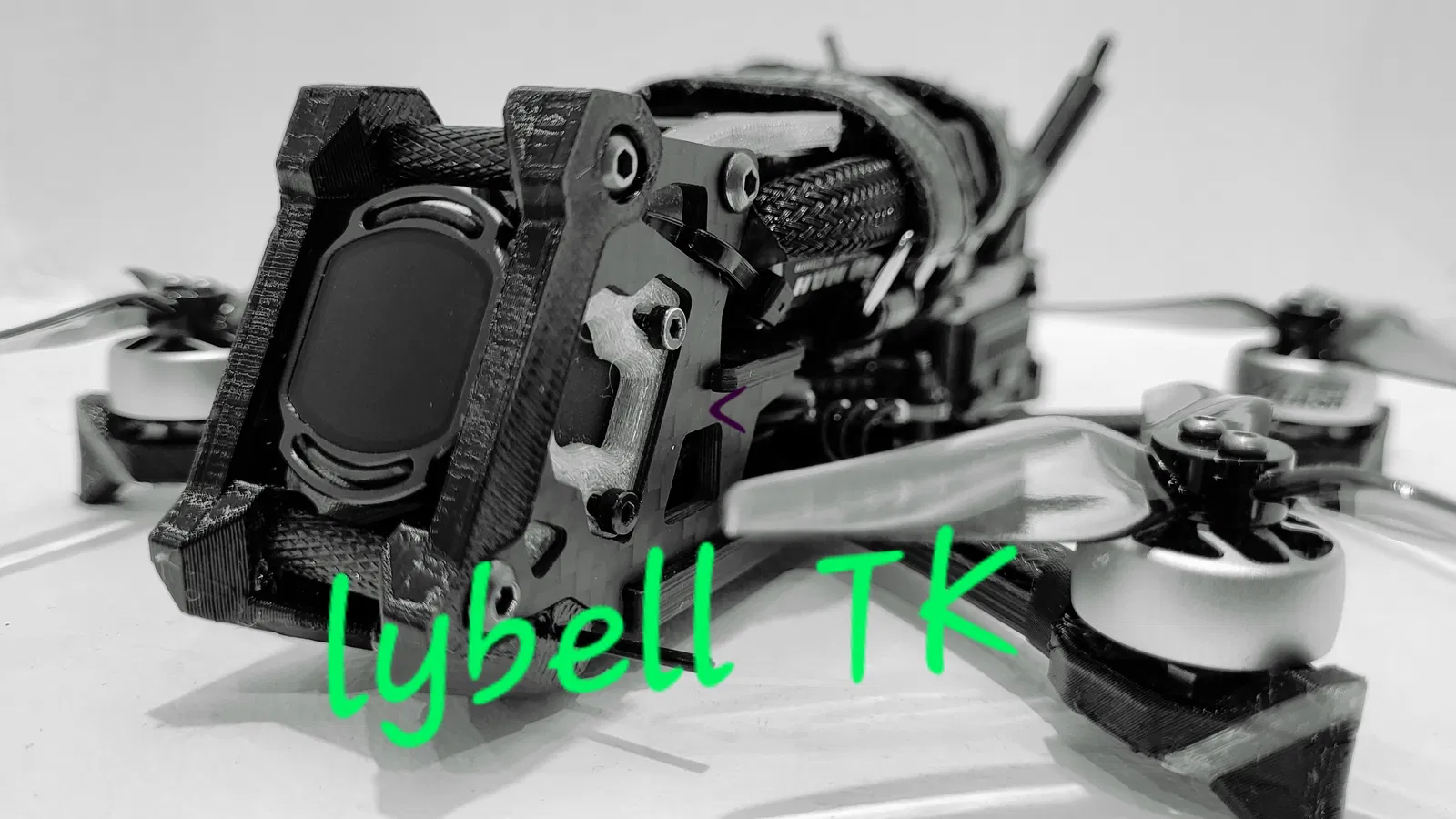

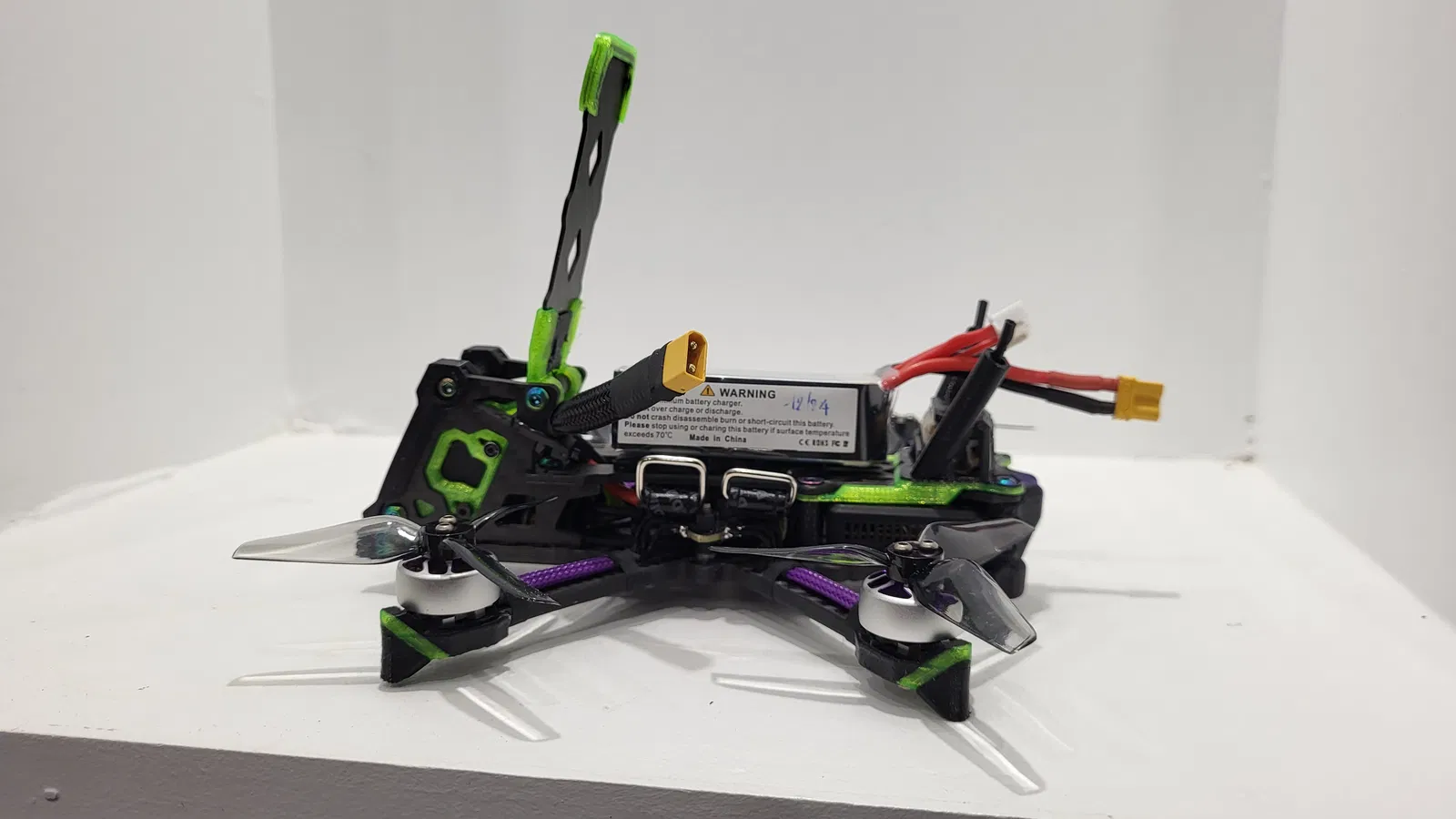

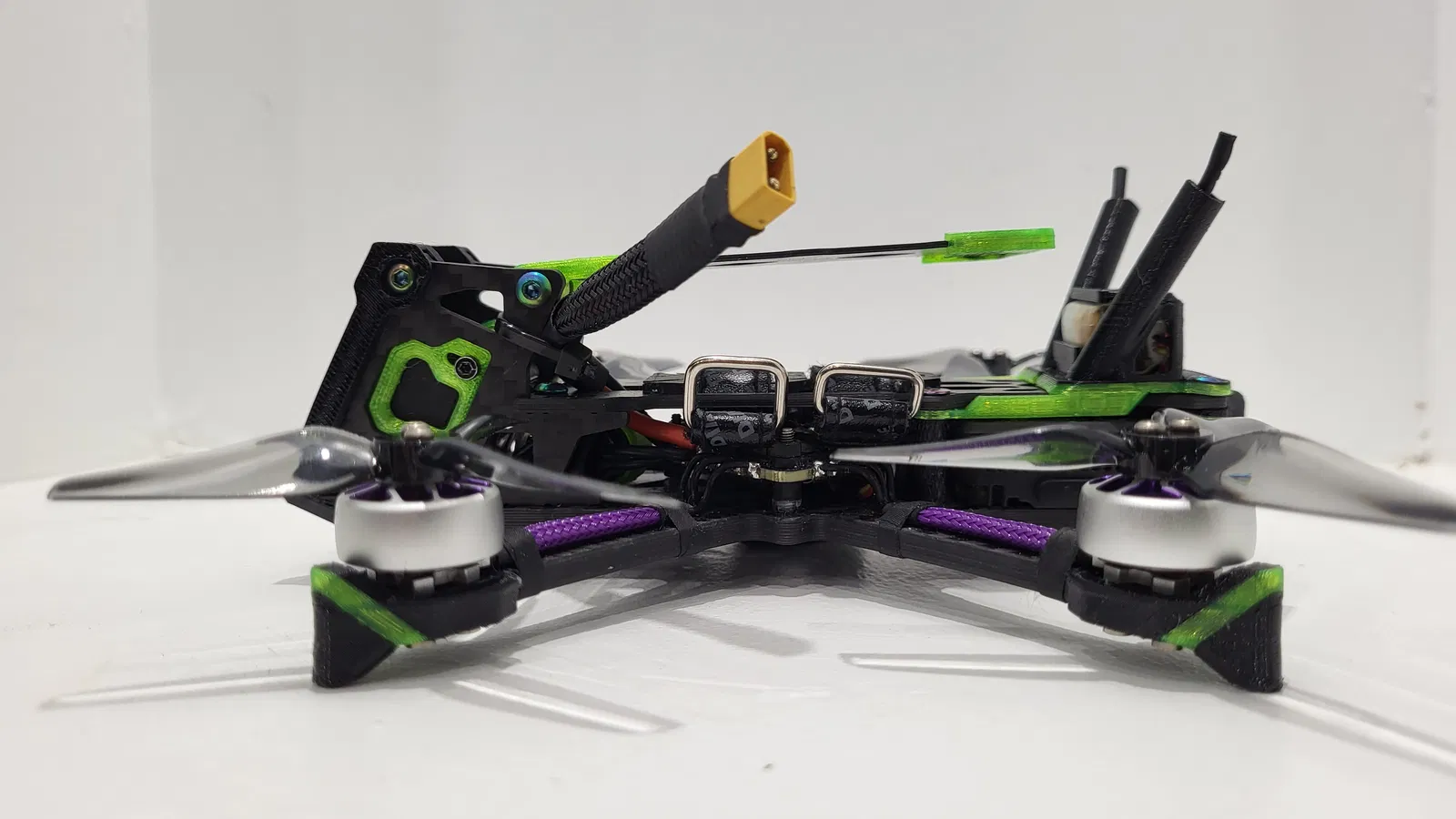

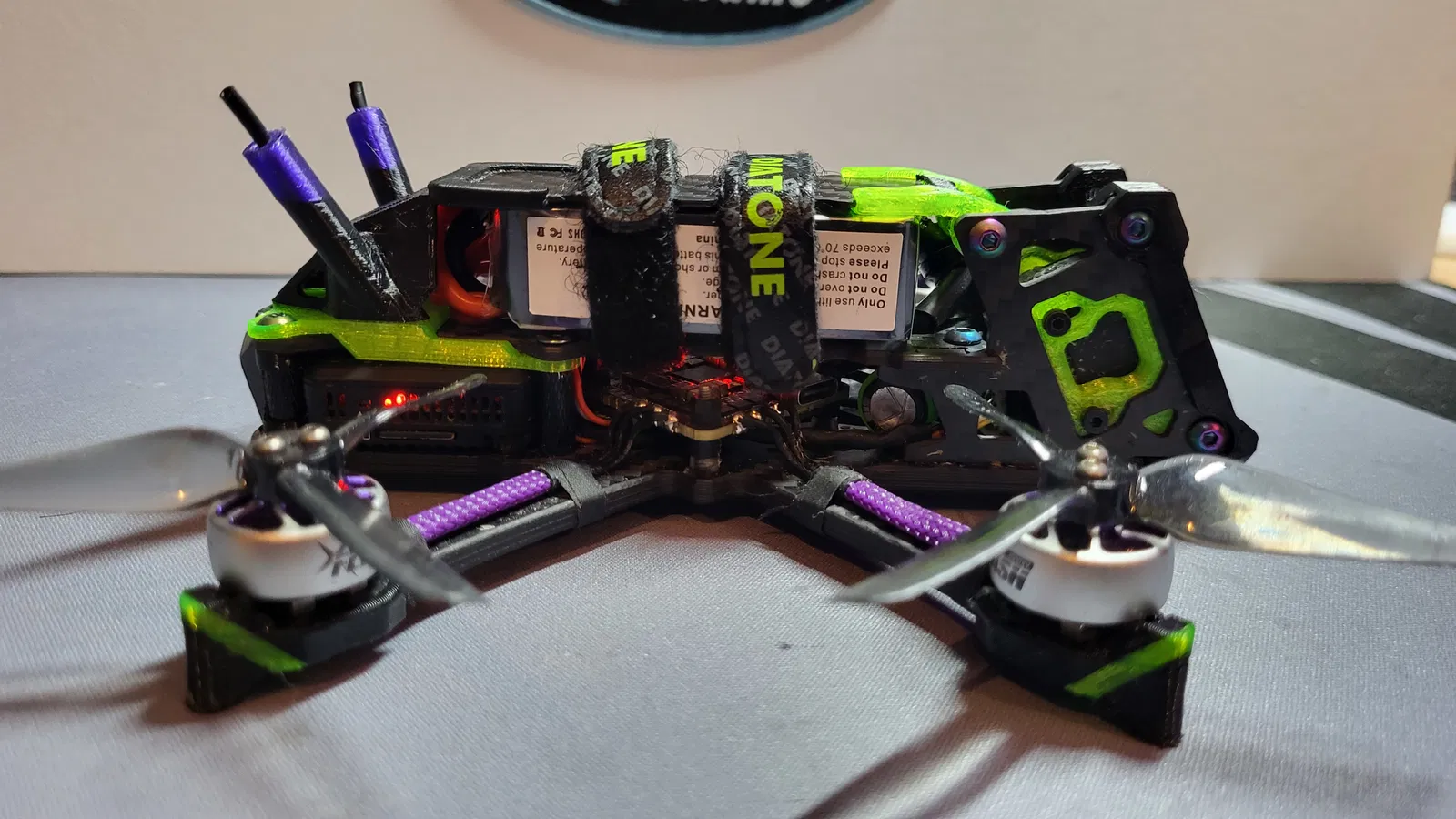

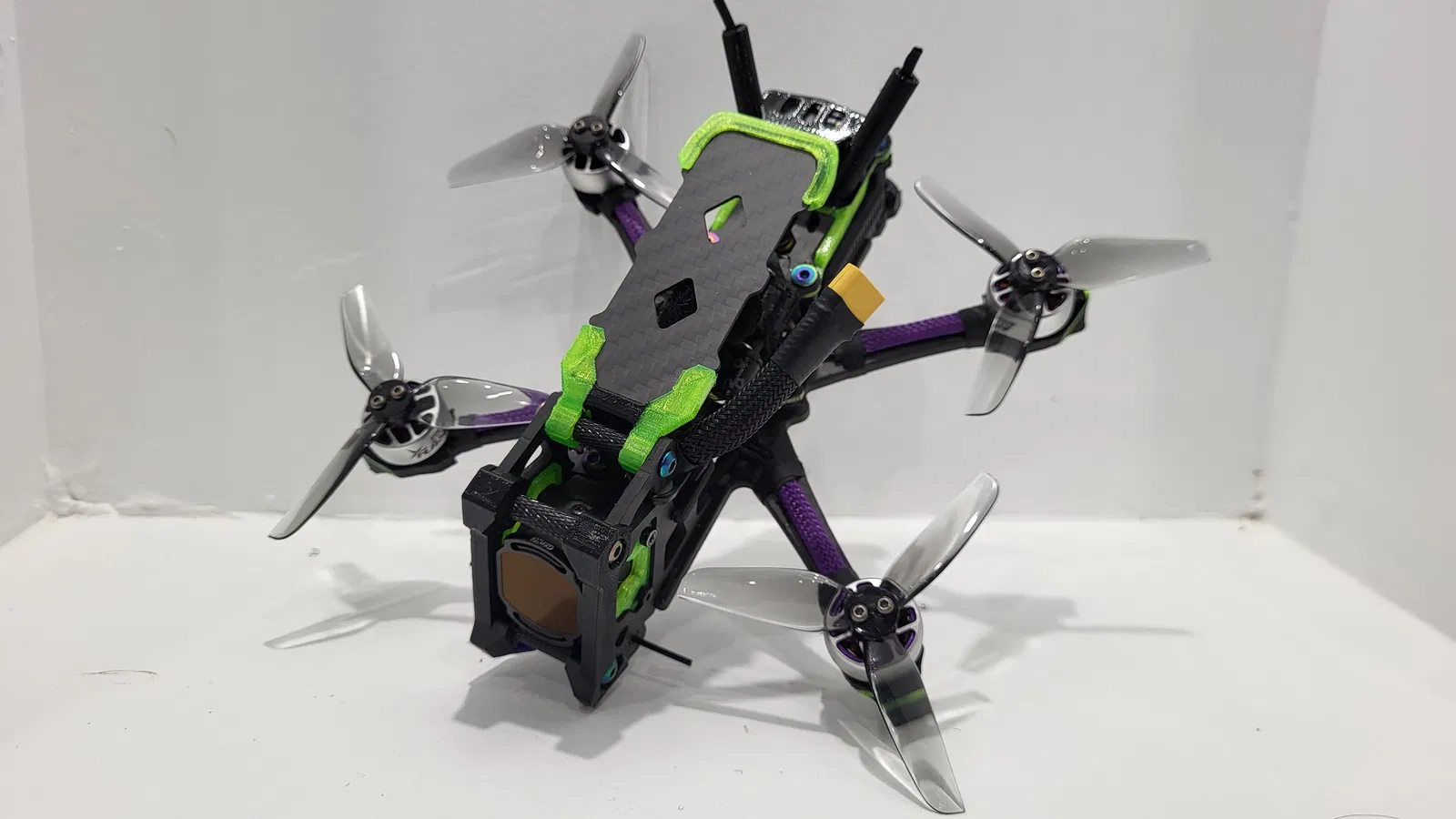

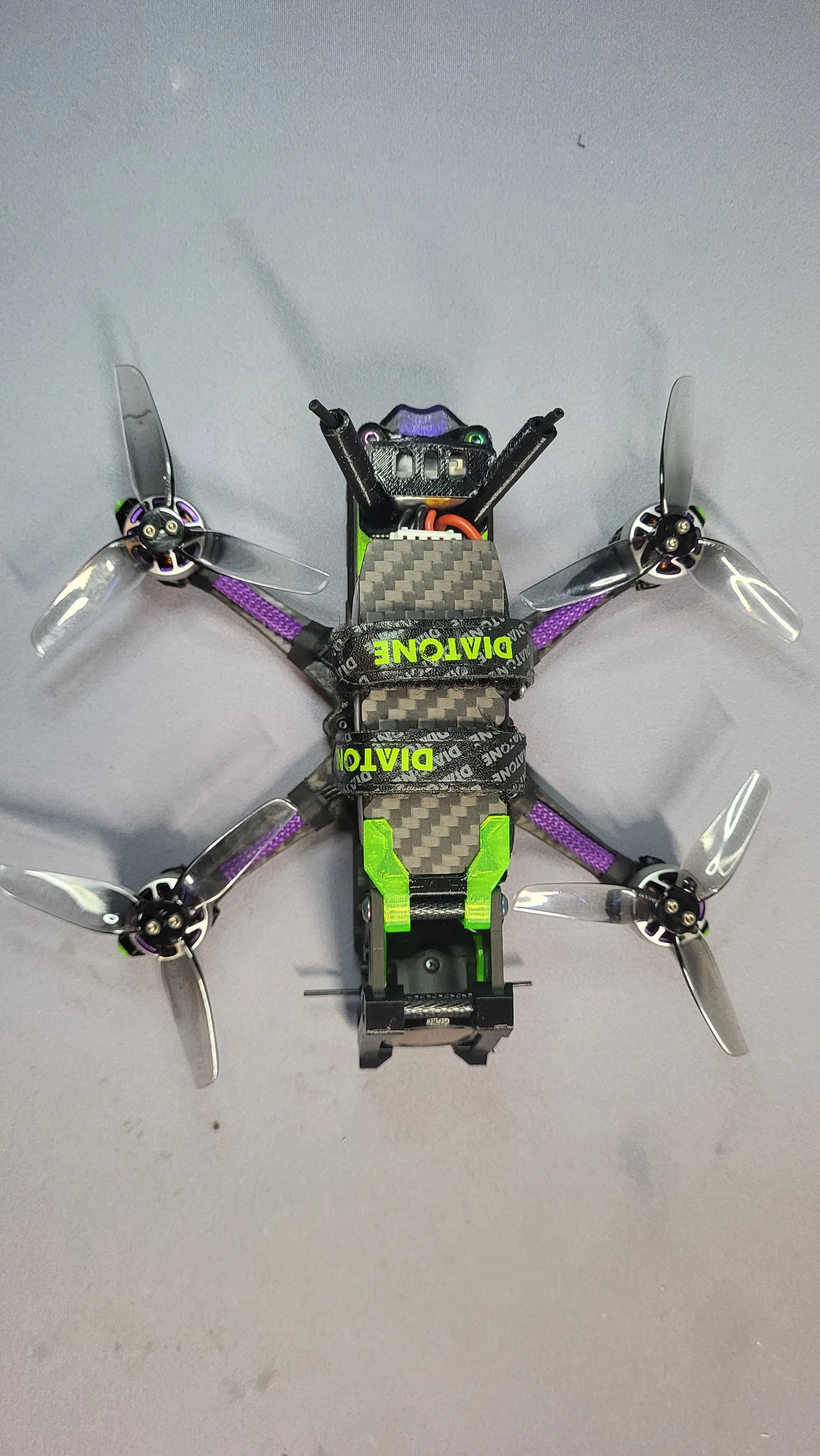

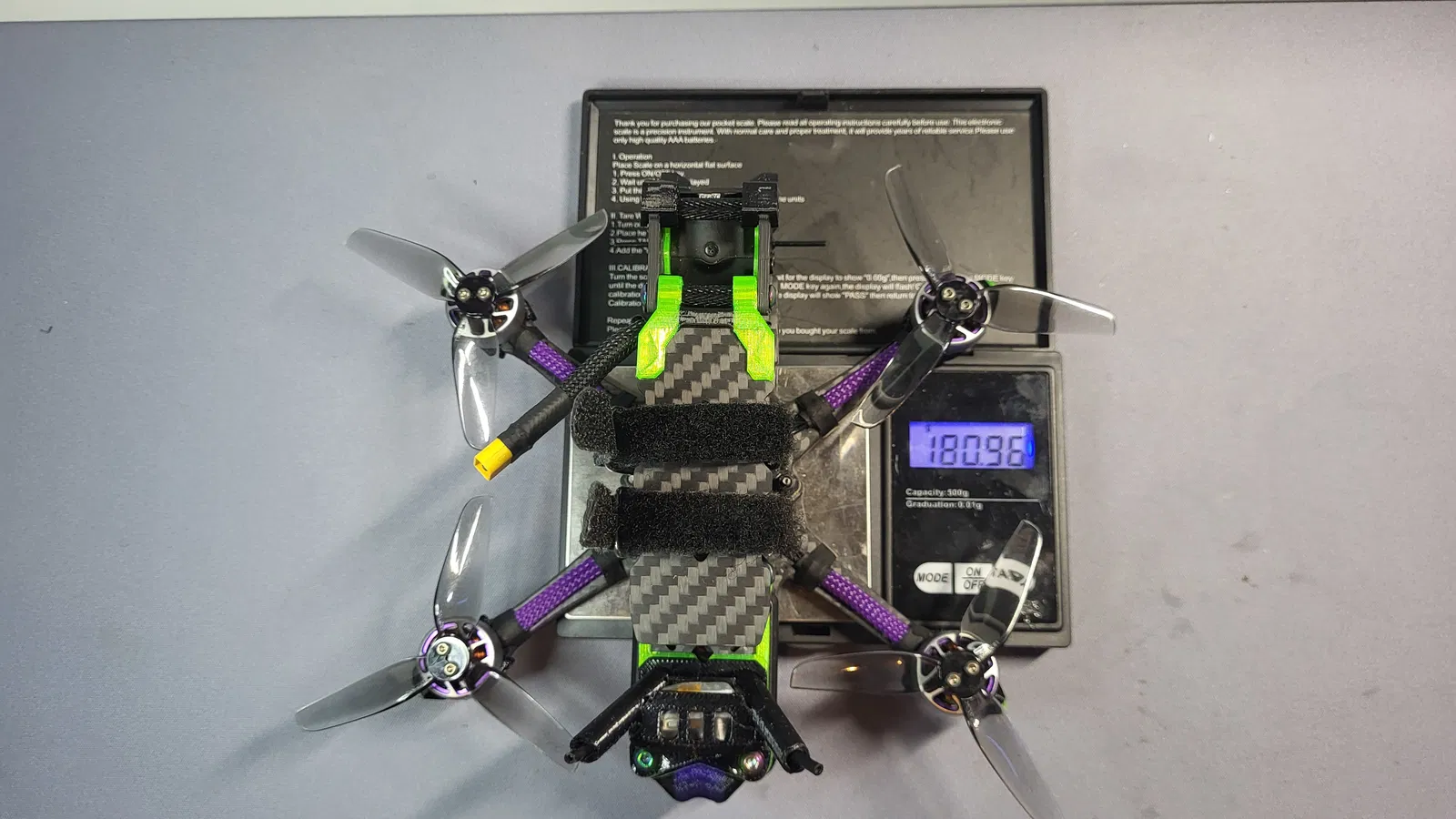

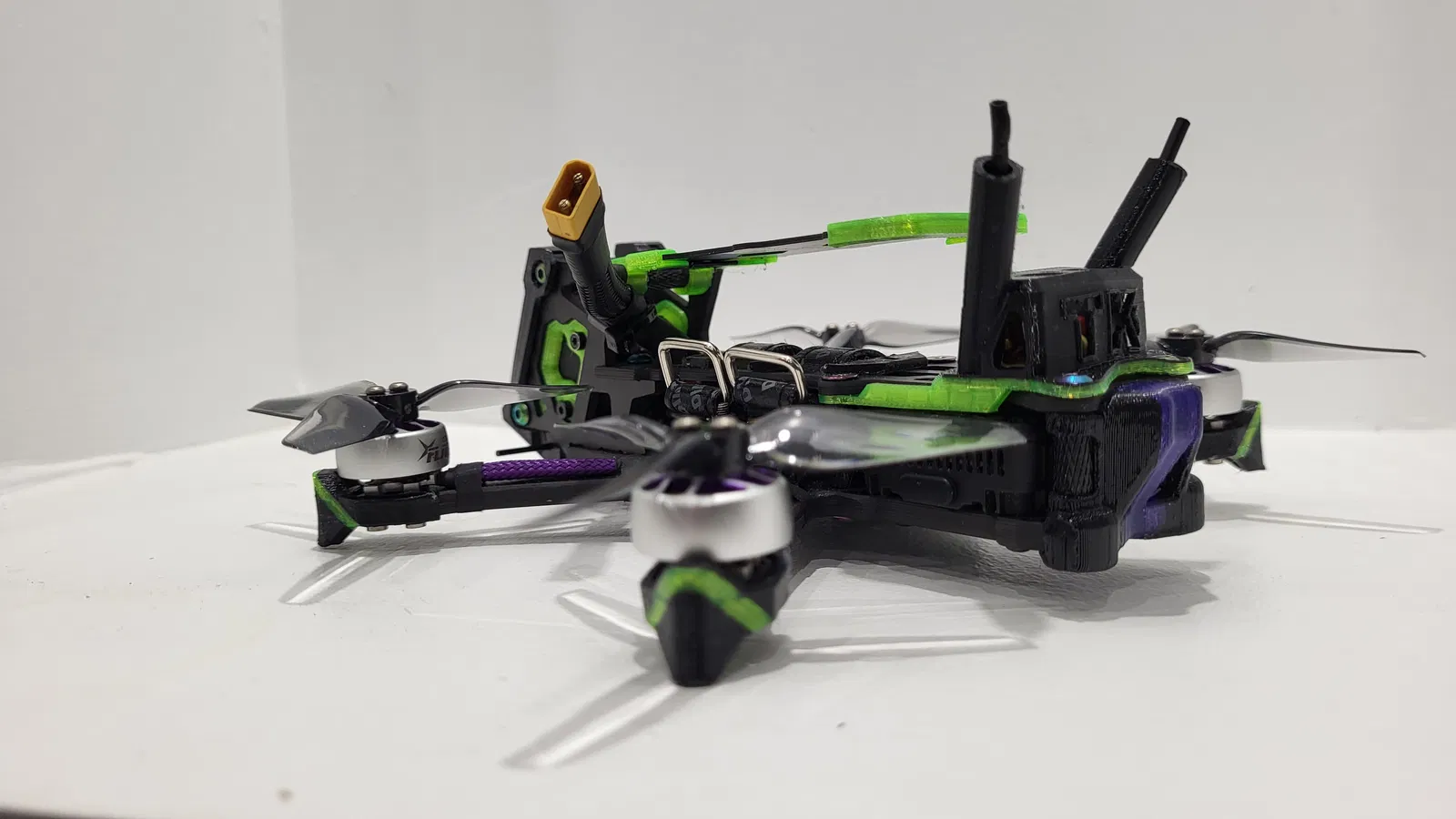

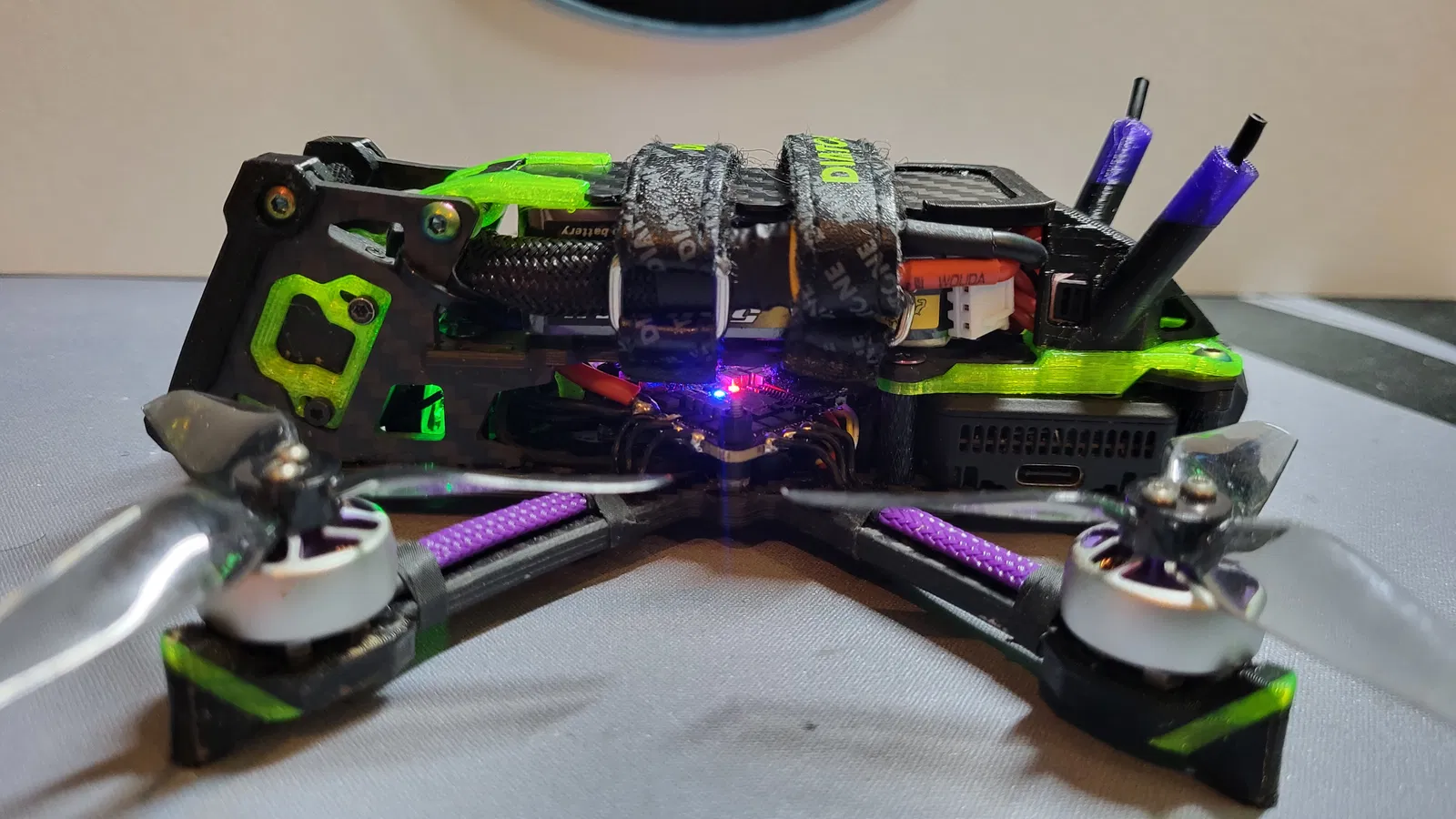

LYBELL TK được thiết kế với một mục tiêu: tích hợp pin lipo vào trong frame để bảo vệ pin khỏi va đập!

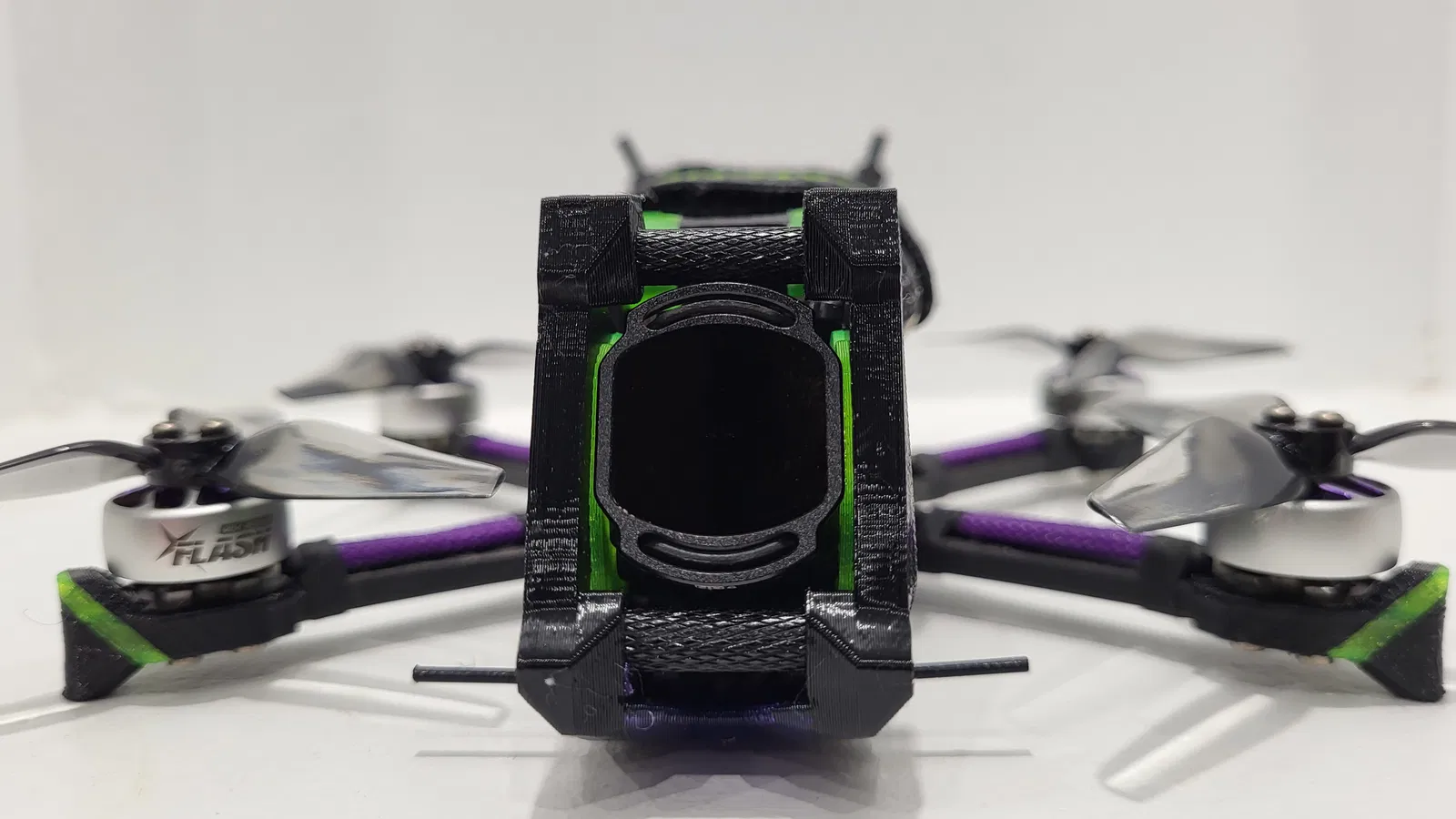

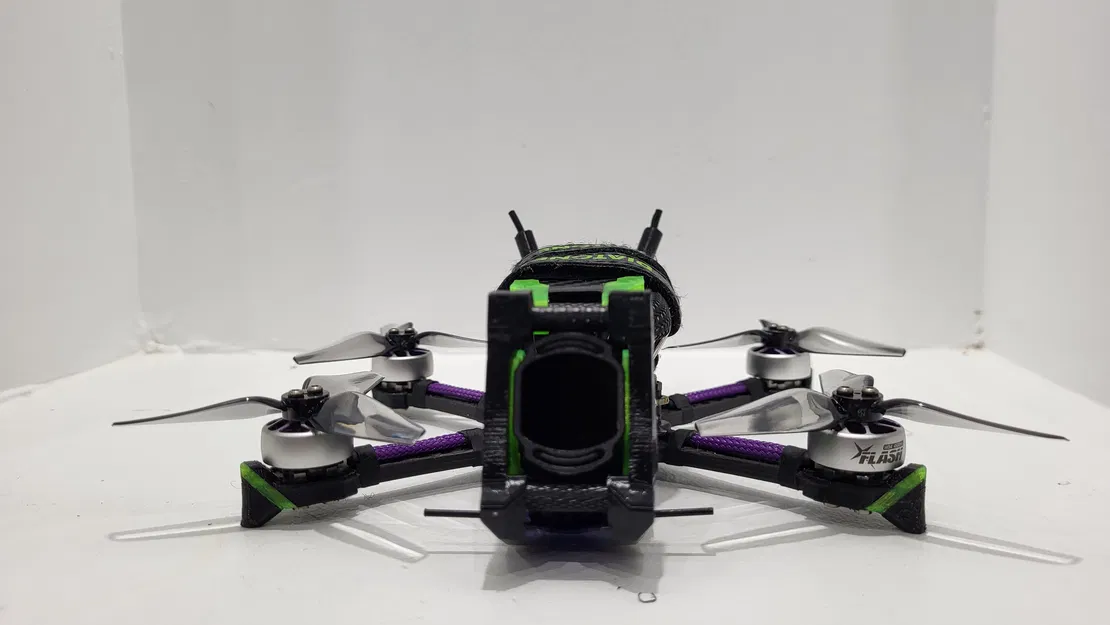

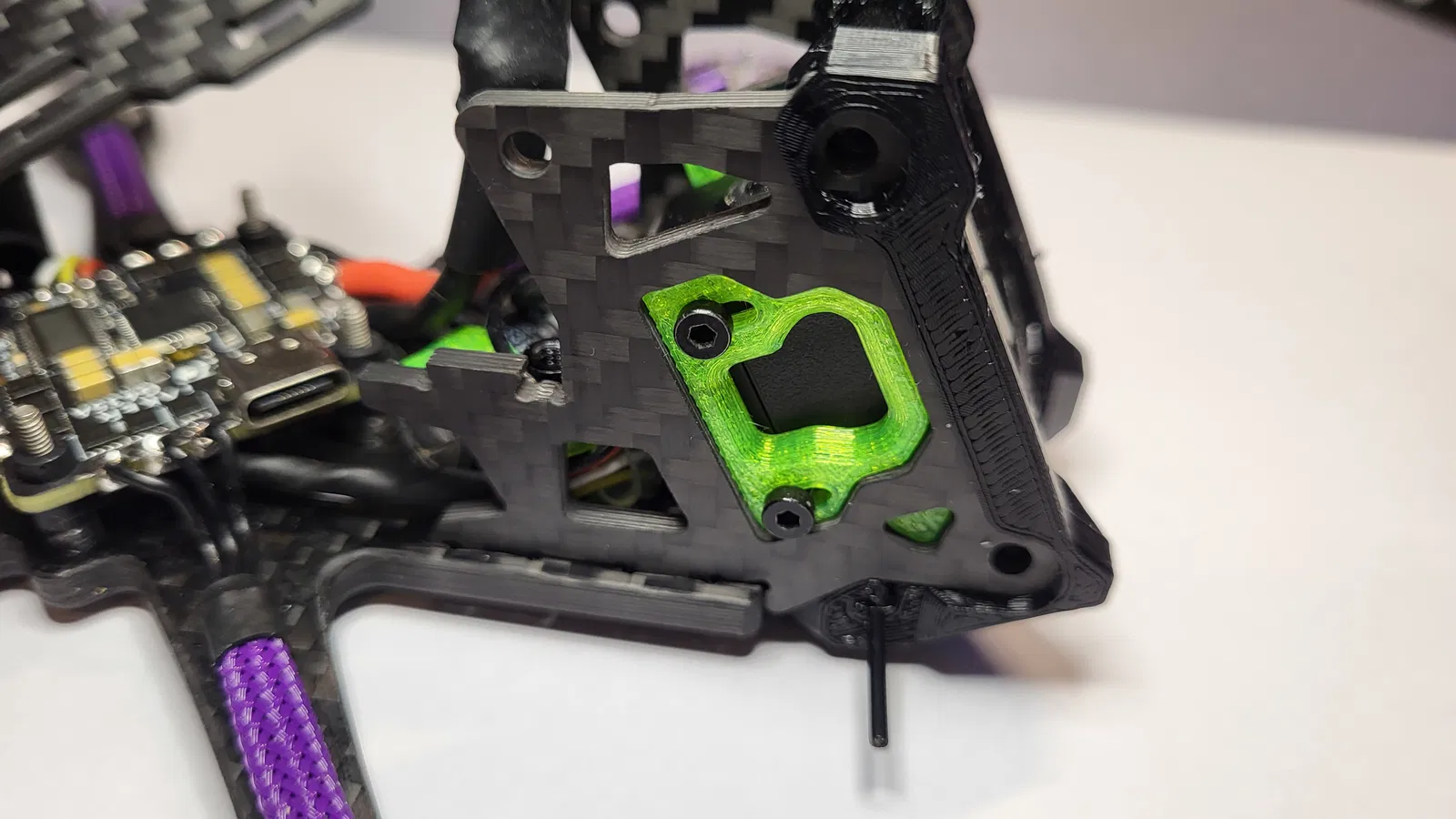

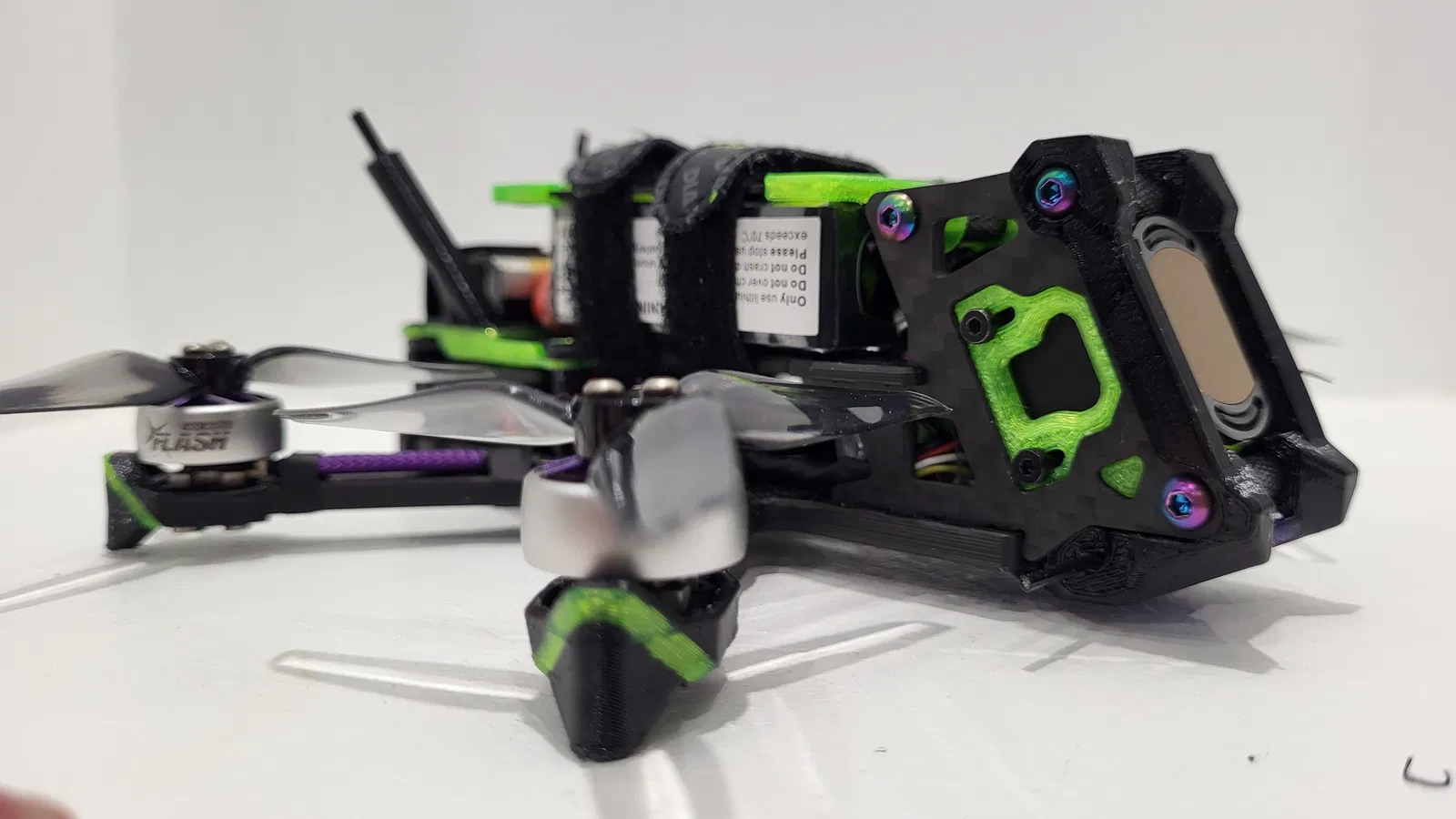

Thiết kế cho DJI O4 Pro với yêu cầu bắt buộc là không nhìn thấy cánh quạt trong FOV,

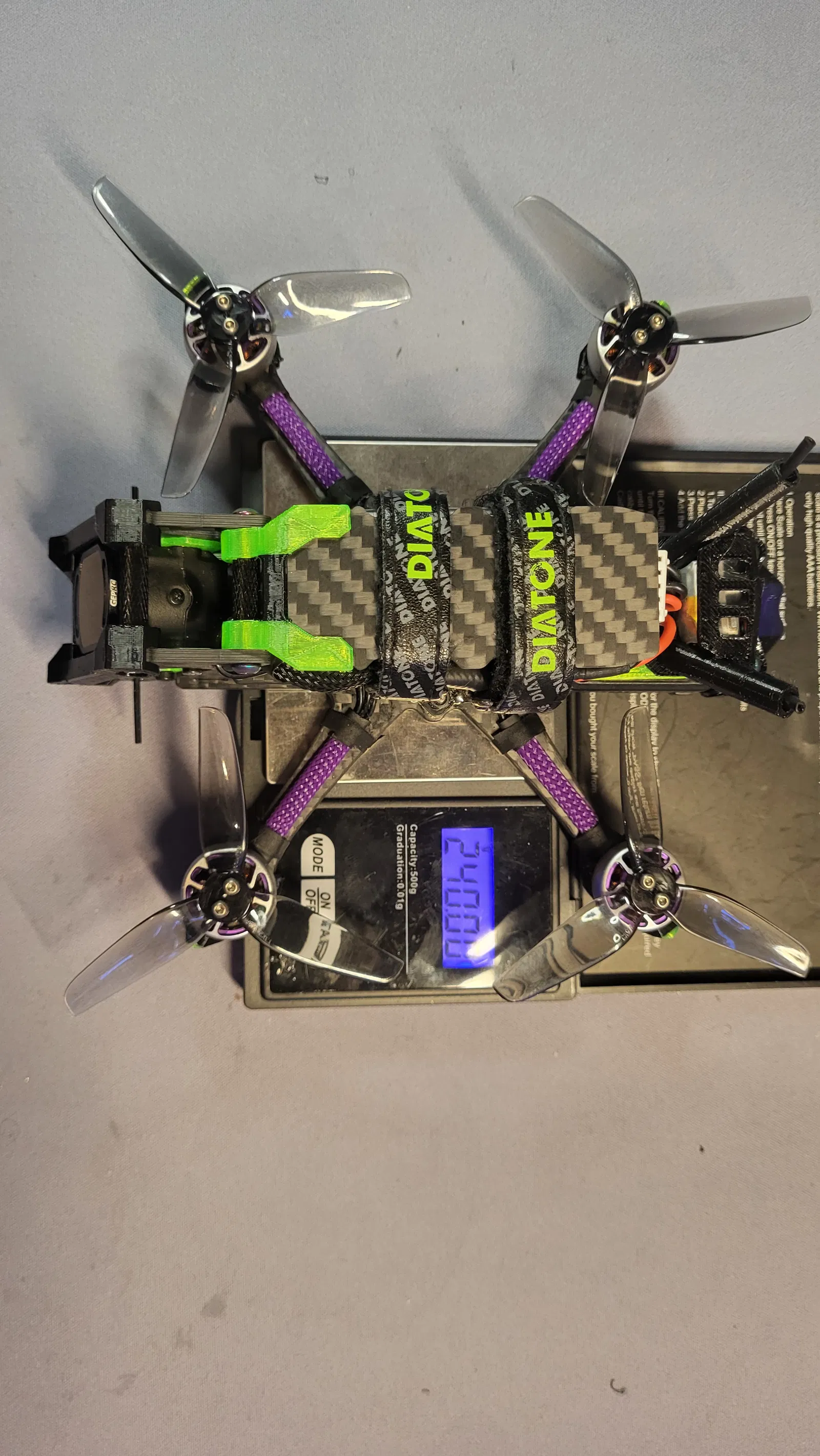

Đây là khung 3 inch… một sự dung hoà giữa kích thước, trọng lượng và độ bảo vệ: đó chính là tinh thần của Lybell TK.

“Lybell TK không phải là frame để bando, mà là một frame freestyle ưu tiên vui là chính: gọn, sẵn sàng chịu đòn để bay hết ga không cần giữ kẽ.”

Mình chia sẻ frame này như một ý tưởng, một bản prototype; chắc chắn vẫn còn nhiều điểm có thể cải thiện cho frame! Hy vọng LYBELL TK sẽ hợp gu thêm nhiều anh em phi công khác!

Cứ quẩy hết mình nha!

- Có vài khuyến nghị để việc lắp ráp dễ hơn!

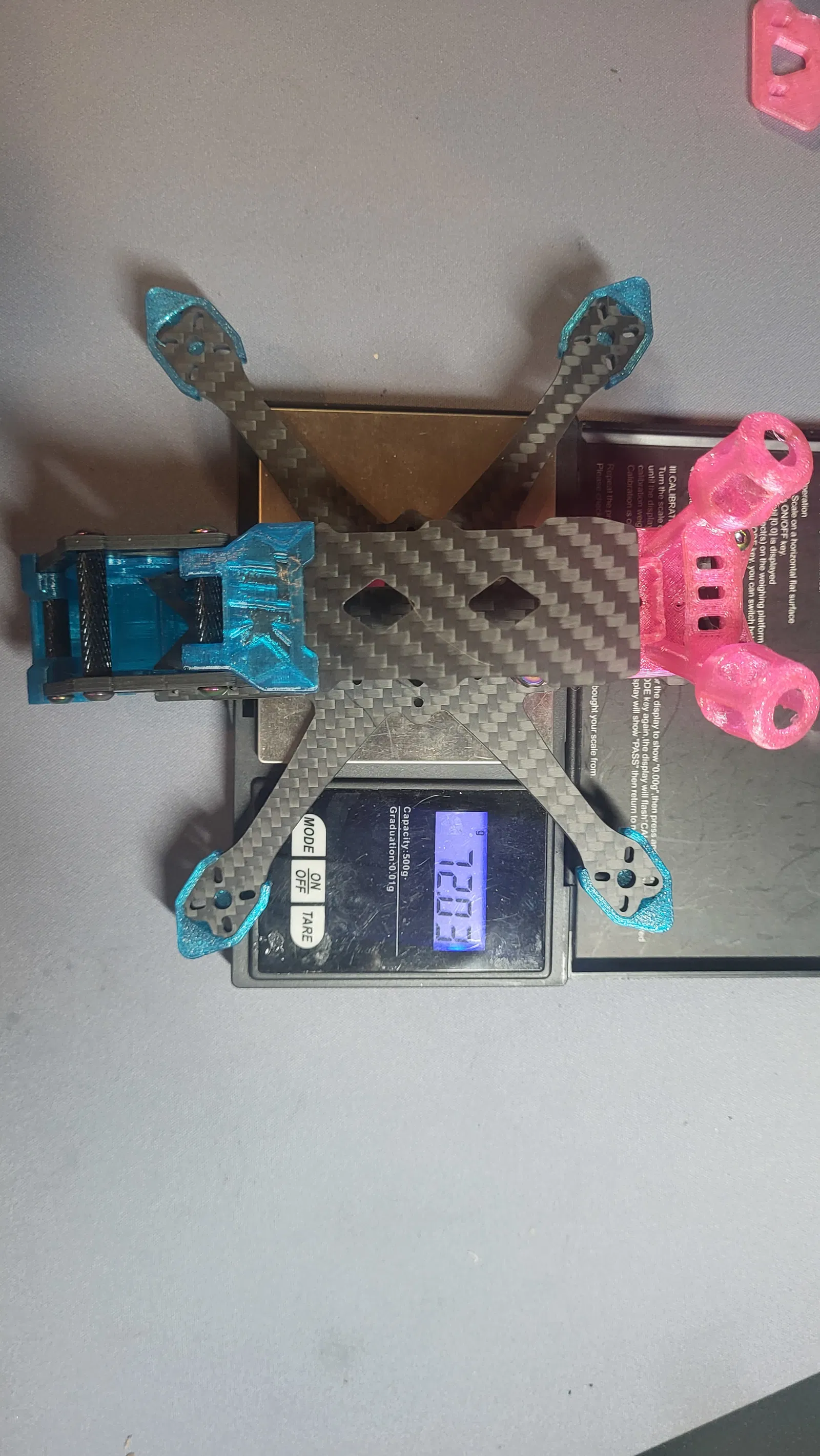

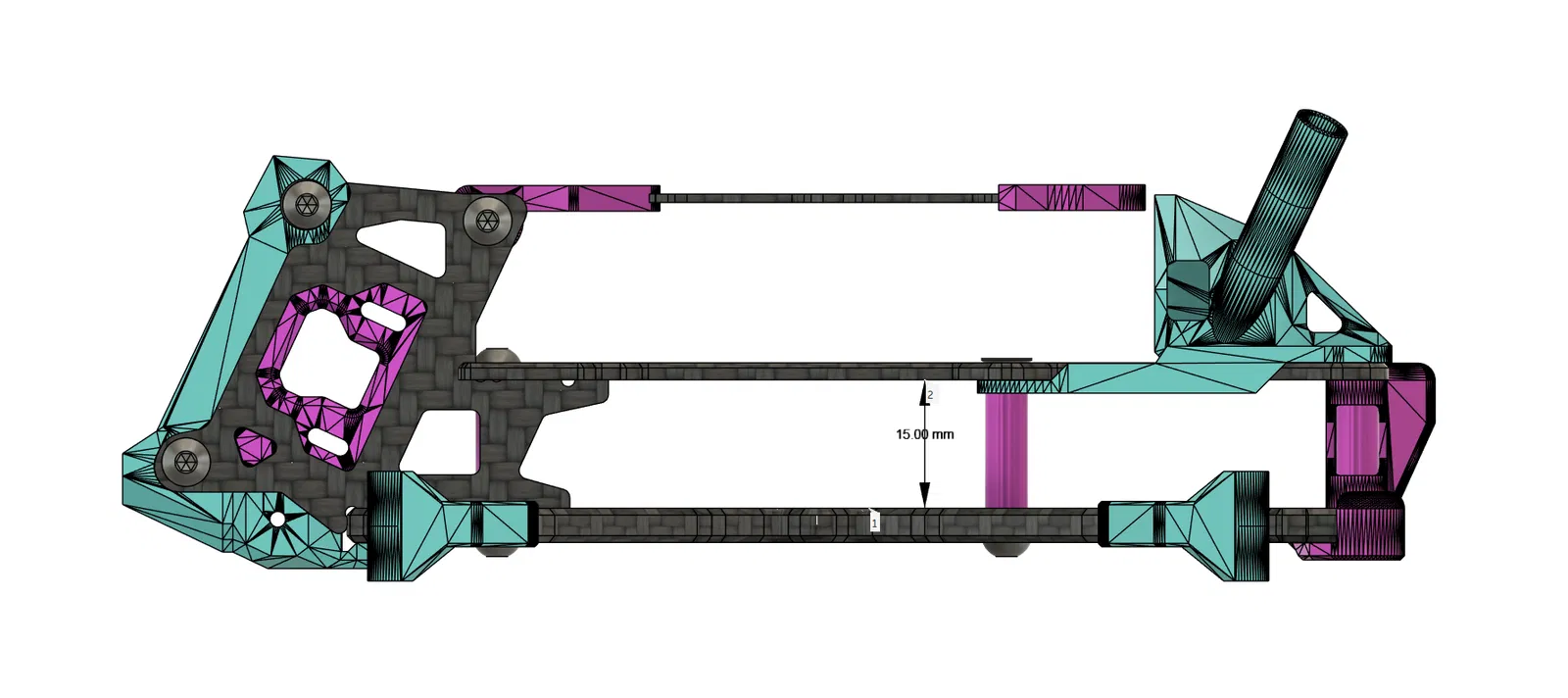

specs

bottom plate

4mm

middle plate

2mm

cam plate

2.5mm

top plate lipo

1mm

entre cam plate -entretoises de 3x22 mm : X3

entretoises de 3x15 mm : X6

vis m3 x12 : X12

vis m3 x8 : X4 tète bombé X2 tète fraisé

vis pour AIO m2 x18 X4 pour AIO 25.5x25.5

! Ràng buộc & khuyến nghị !

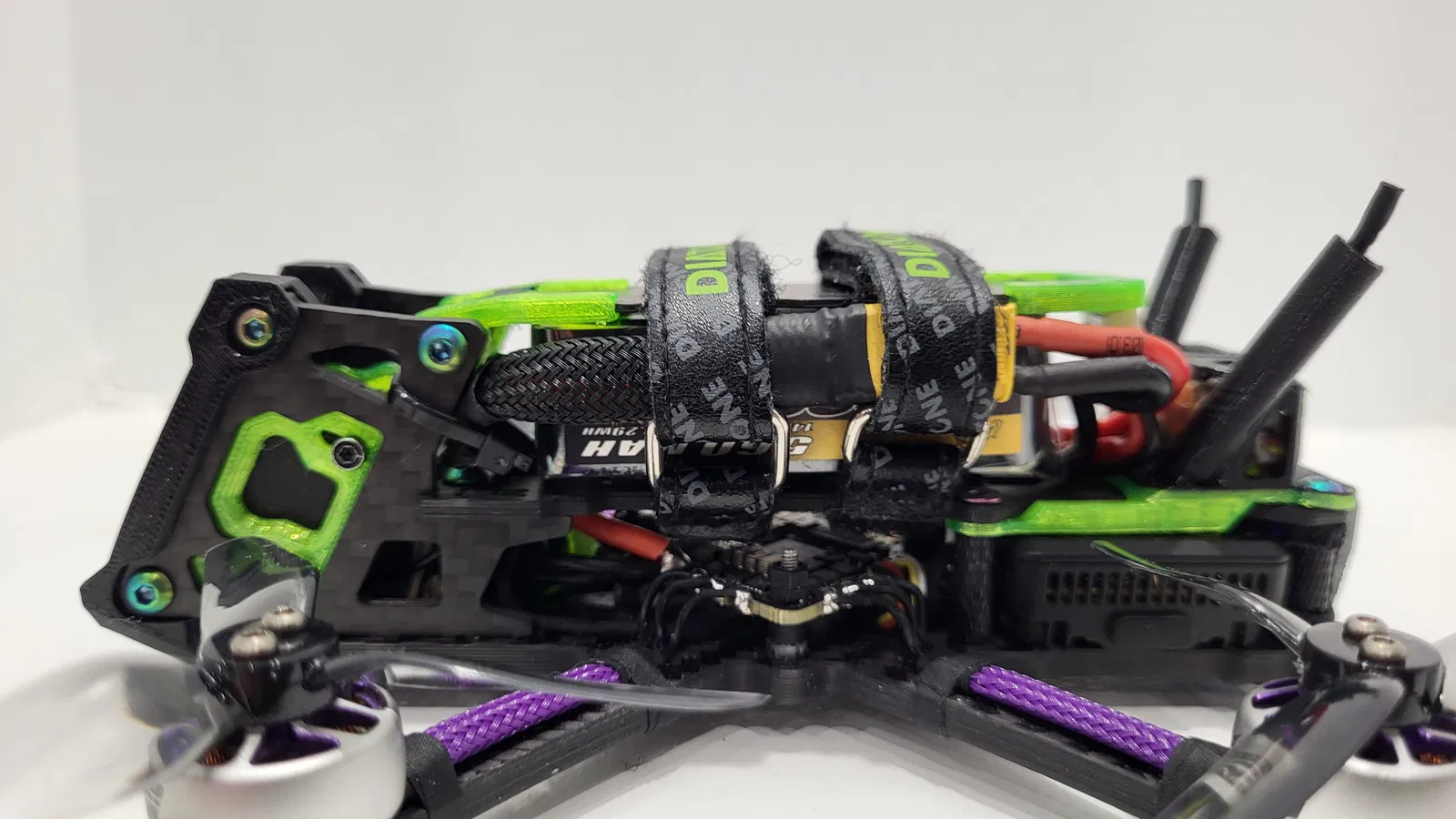

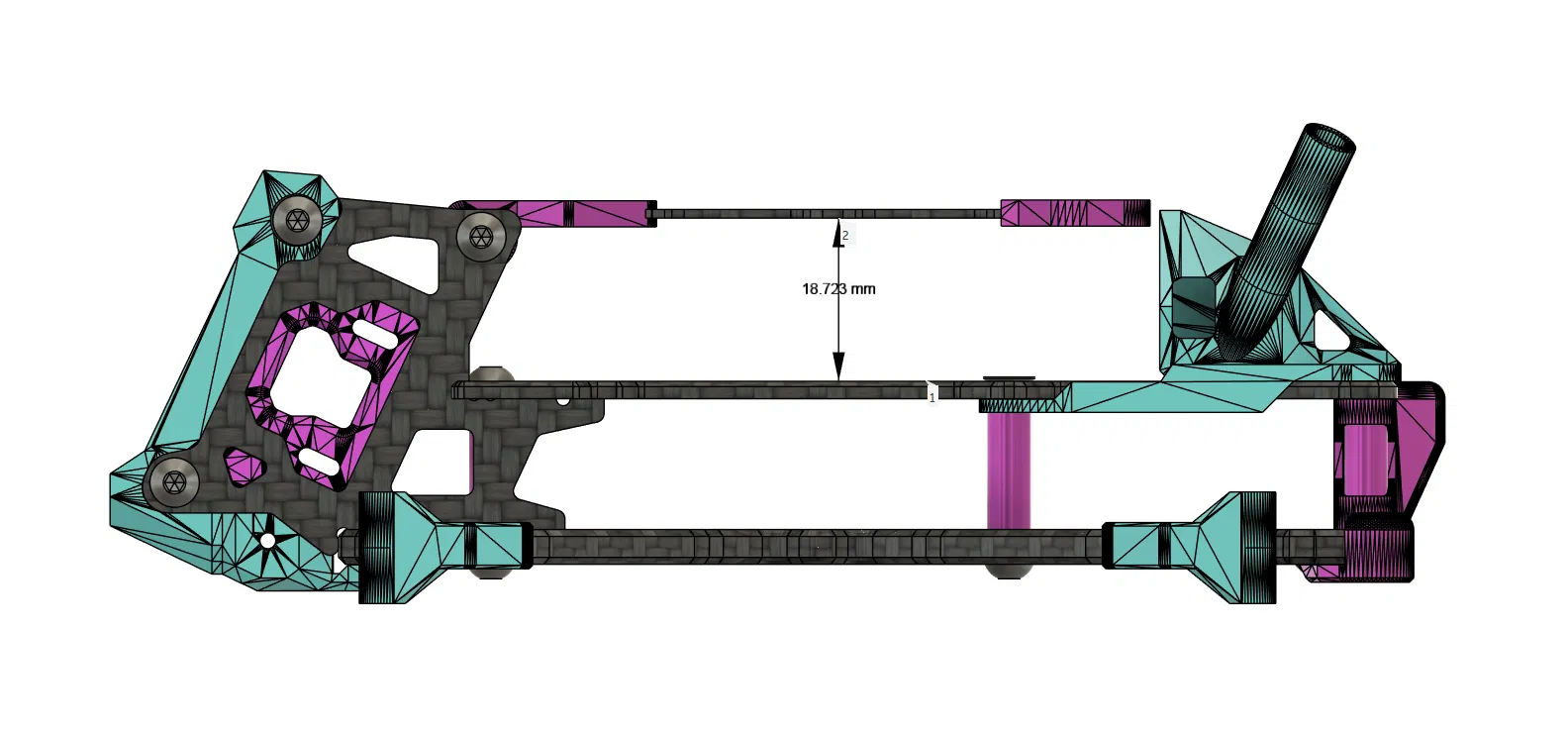

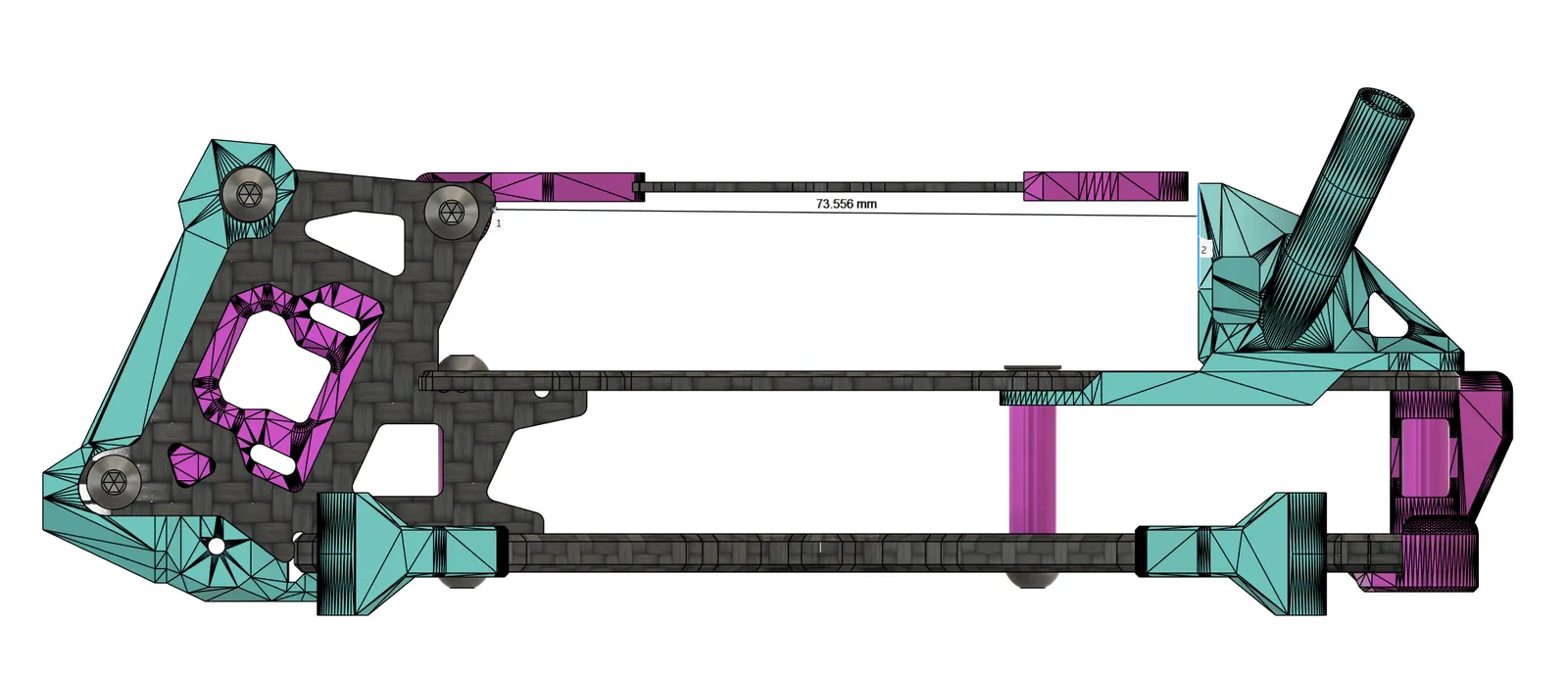

- Kích thước lipo bị giới hạn! Loại 4S 550 mAh là tương thích!

- Frame được thiết kế cho AIO 25.5x25.5. Dùng vít m2x18 để cố định.

- Do không gian trong frame khá hạn chế: nên đặt thử (dry fit) các linh kiện sát với vị trí cuối cùng để chủ động việc đi dây!

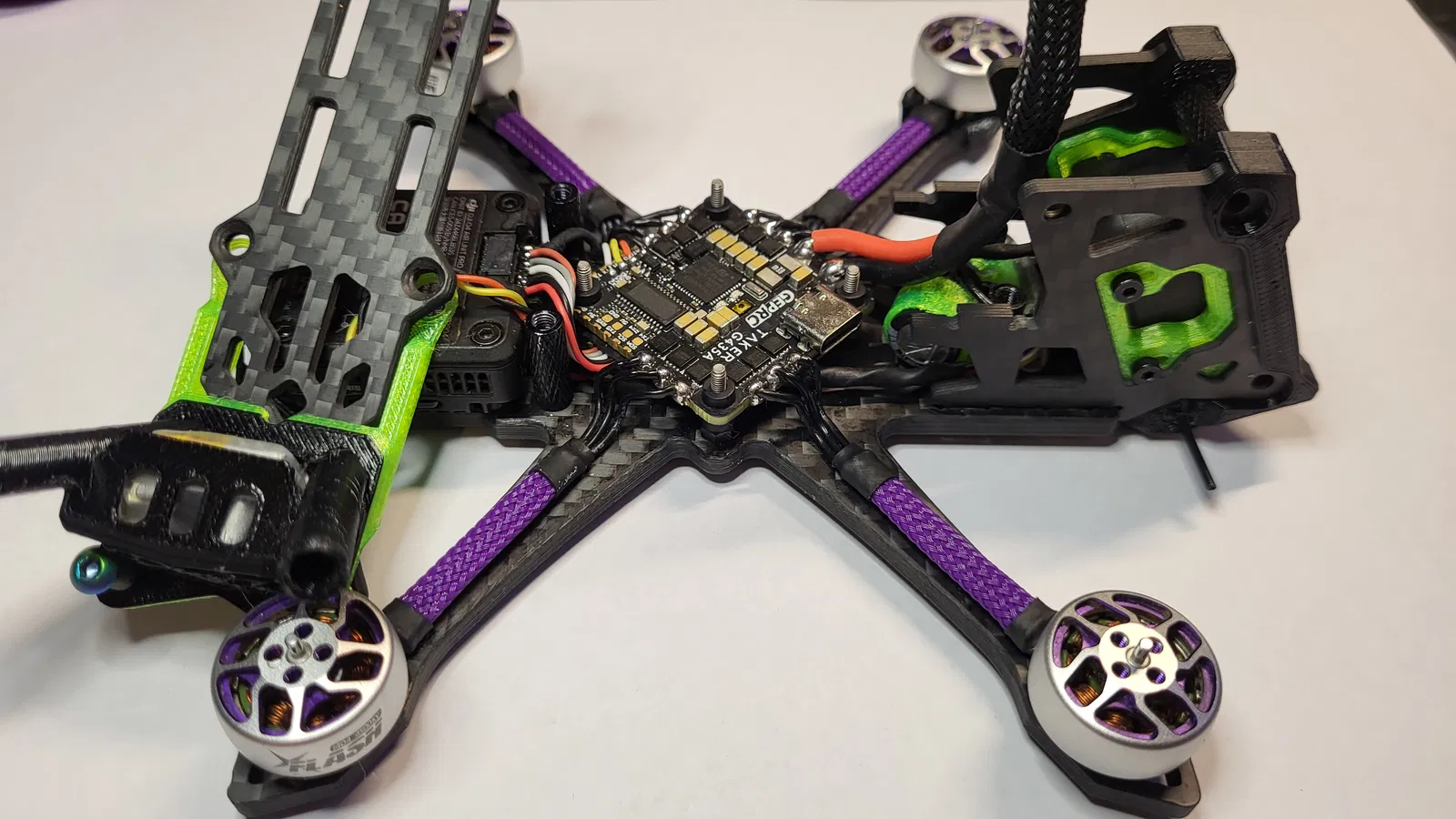

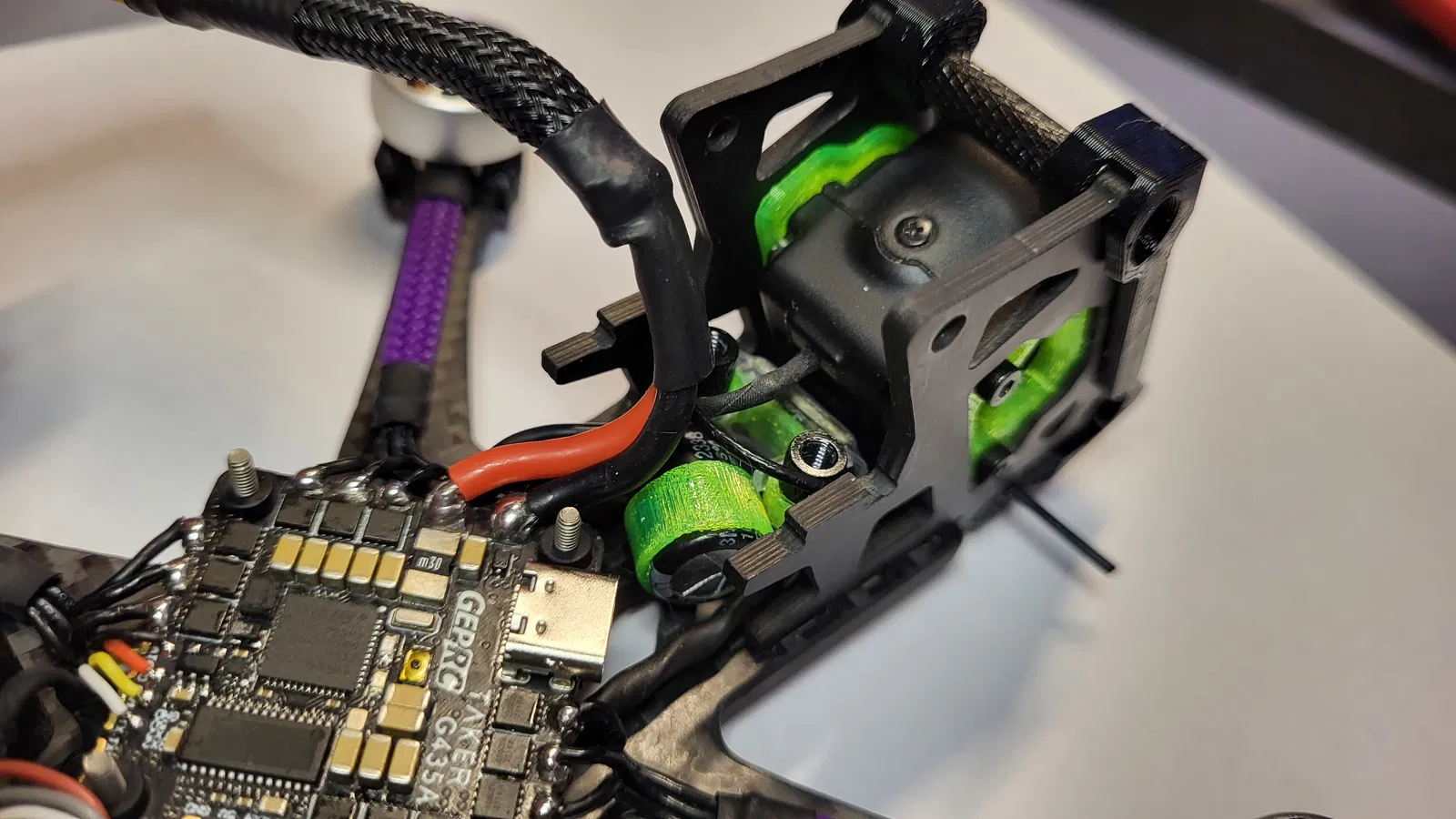

- Tụ (capacitor) khá khó đặt vị trí! Sẽ cần hàn dây mềm vào tụ để kéo về các pad +/- của AIO.

- RX ELRS được đặt phía sau camera, gắn trên các trụ (standoff): anten 90mm (xem bên dưới) sẽ dễ lắp hơn.

- Cũng cần tính trước việc nối anten VTX: tạo các vòng dây để tránh bẻ gập cáp—bước này cần chút kiên nhẫn!

- Và chừa đủ chiều dài cho dây buzzer!

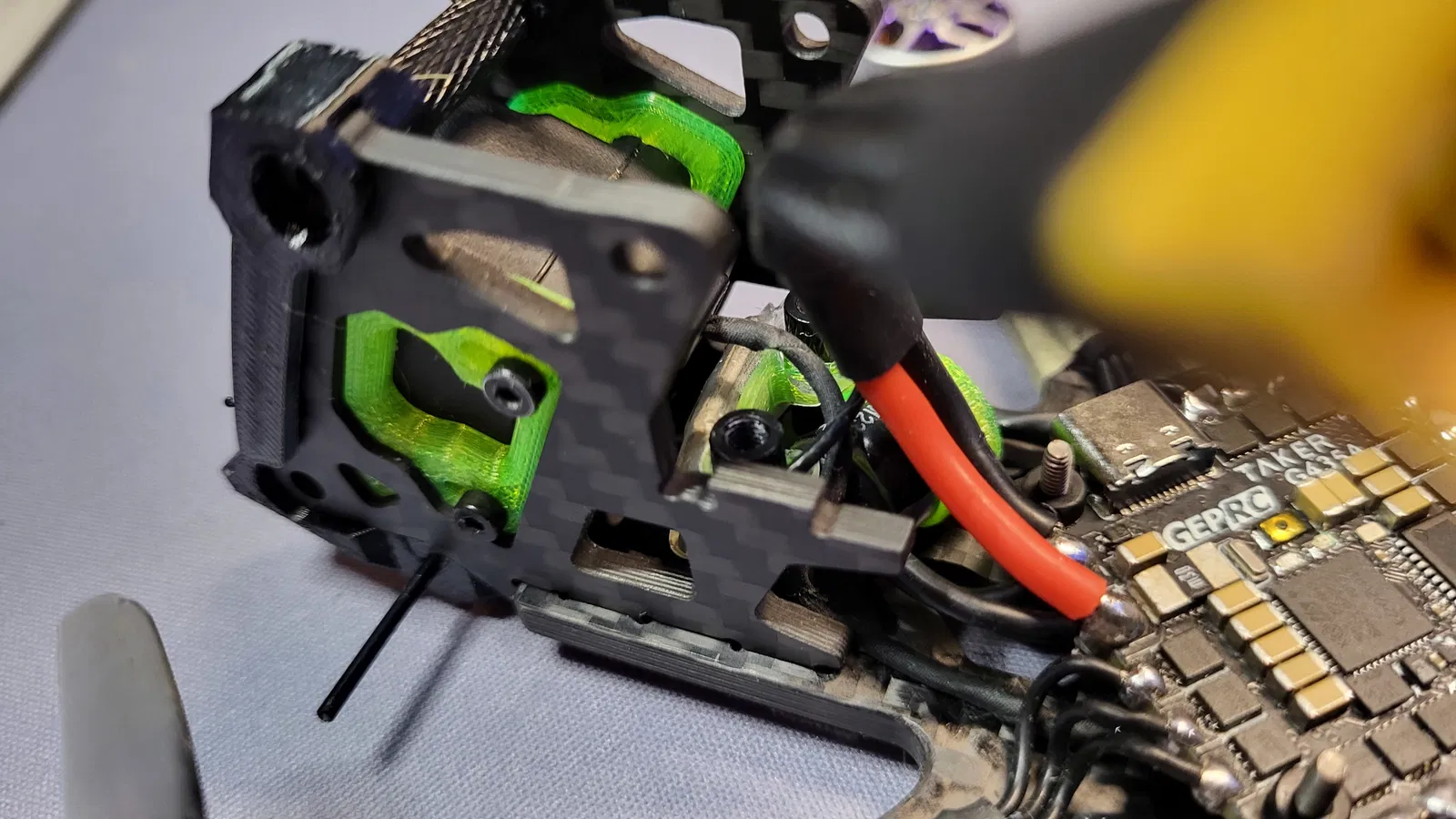

- Để hàn dây nguồn lên AIO, mình thấy dễ hơn khi AIO đã được lắp sẵn trong frame. Mối hàn này cần canh rất chính xác vị trí dây để đi đúng ngay trước khe hở của middle cho XT30.

Mỗi linh kiện sẽ có chỗ của nó, chỉ cần làm theo các khuyến nghị này!

                                                                         _lắp ráp vui vẻ nha!_

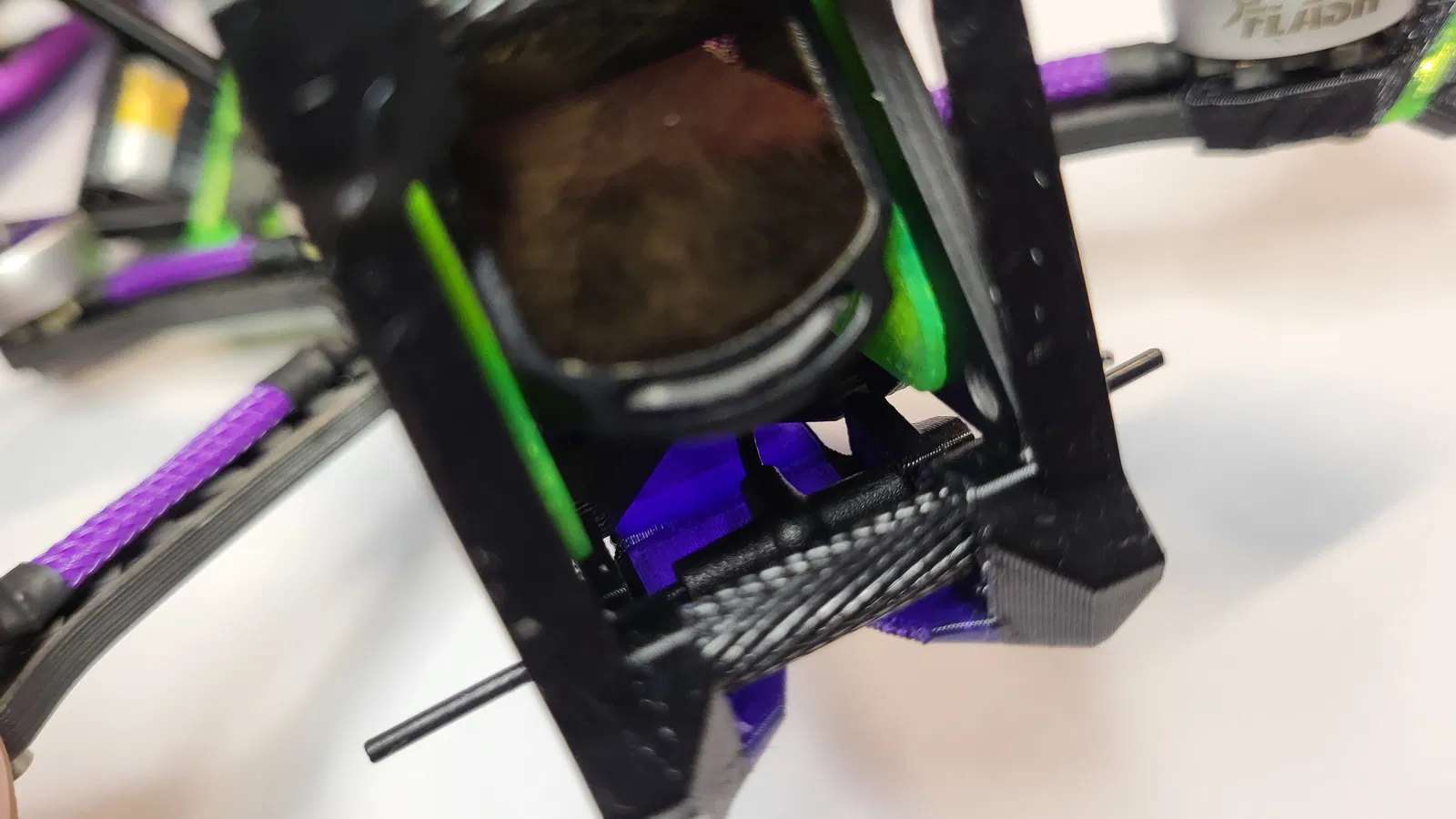

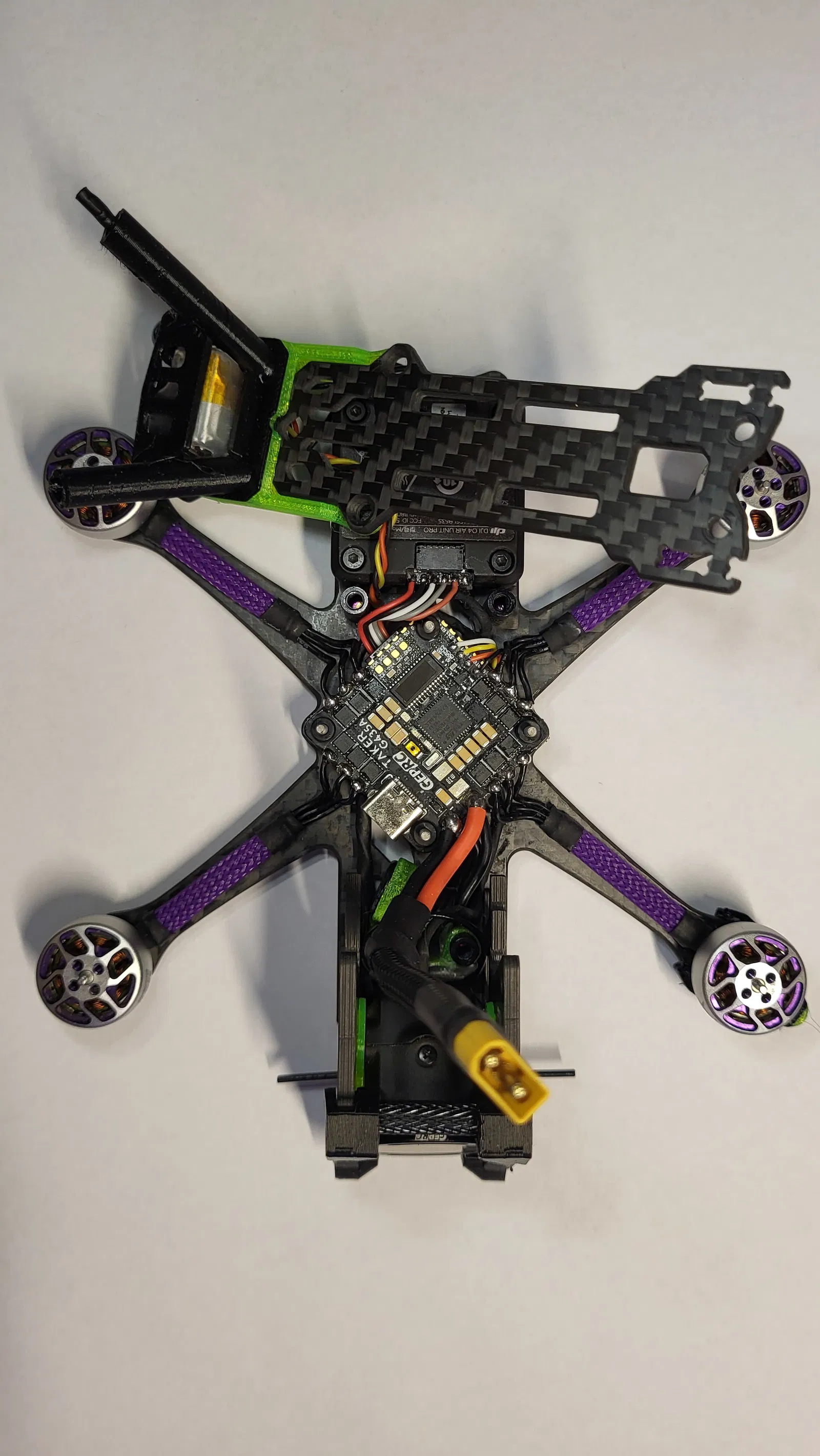

Cáp anten của VTX đi qua các rãnh của middle plate và nằm giữa VTX với frame, cho phép tích hợp TPU phía sau để có thiết kế gọn gàng.

•

• Thiết kế TPU cho phép đặt buzzer Vifly Mini trong một không gian tối thiểu.

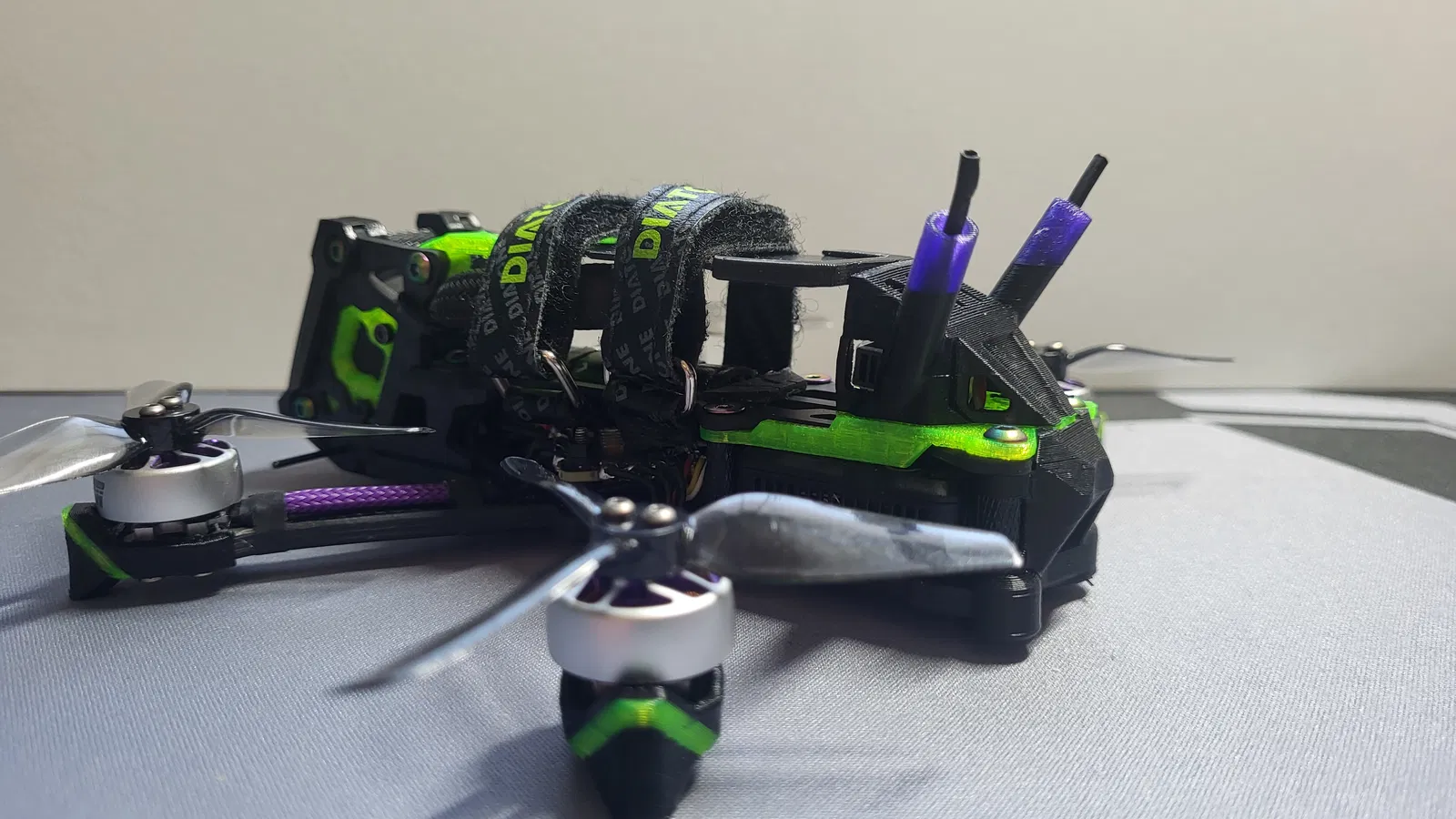

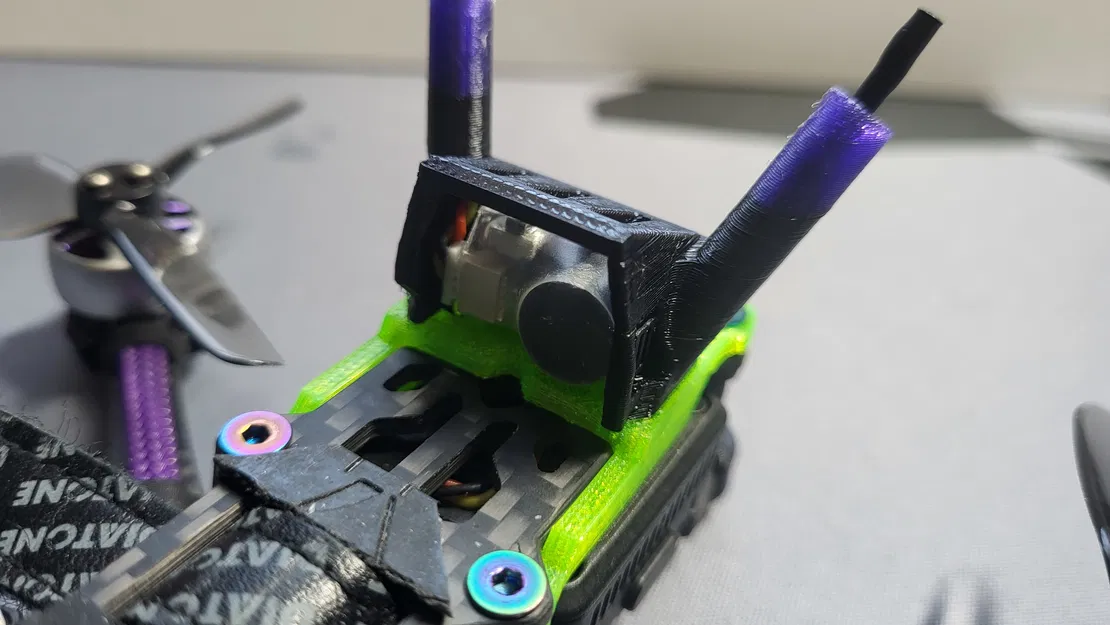

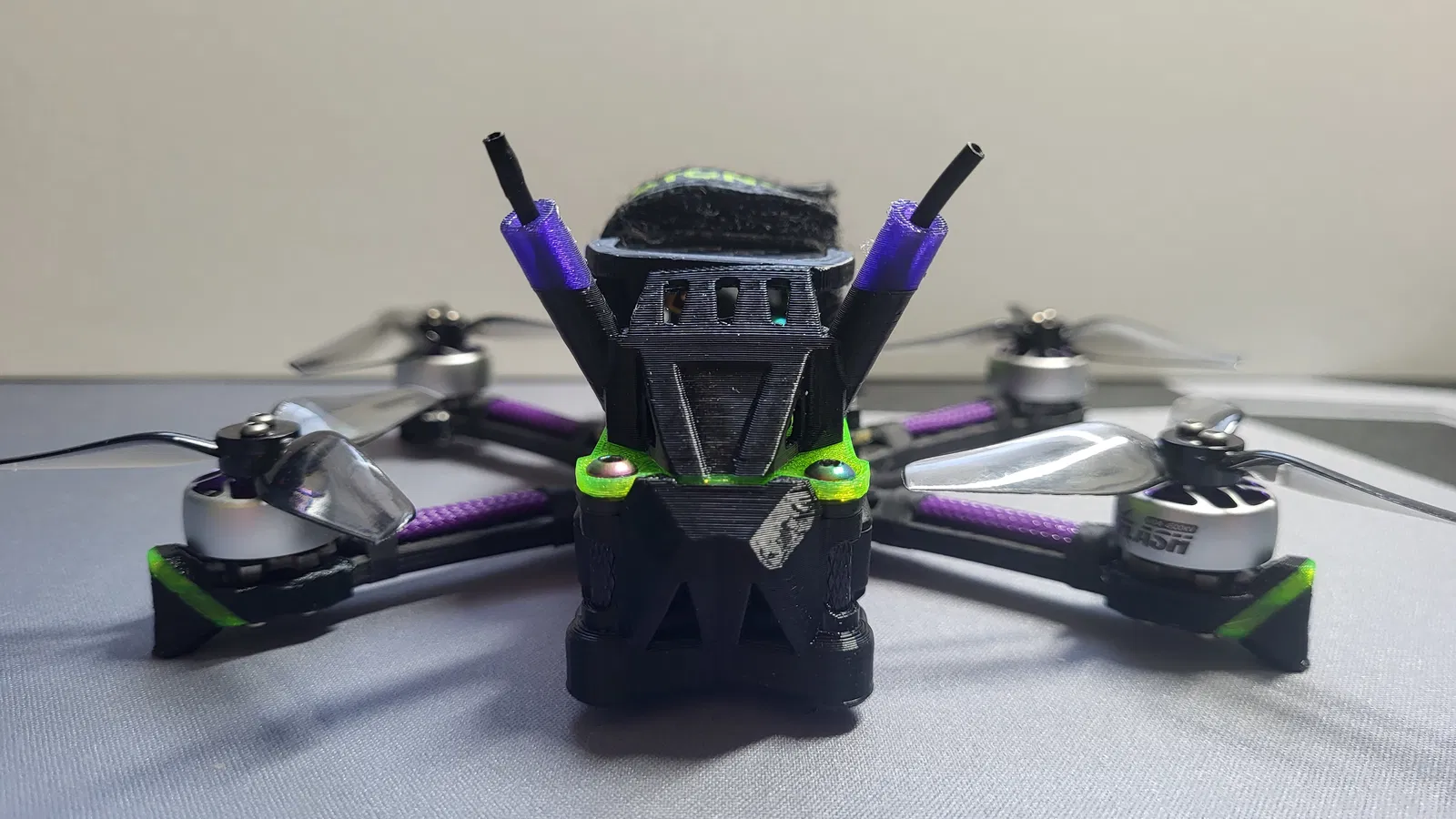

• TPU phía trước được thiết kế cho anten ELRS (HappyModel 90mm)







Trang sẽ được cập nhật dần dần theo thời gian.

Còn tiếp.....
