Ngàm gắn 3030 cho filament buffer Mellow LLL Plus
Tấm ngàm/adapter để gắn Mellow LLL Plus filament buffer lên nhôm định hình 3030 (như Ratrig V-Core 3.1). Thiết kế lắp đảo chiều được, kèm danh sách ốc vít/T-nut cần dùng. In PLA.
Mô tả

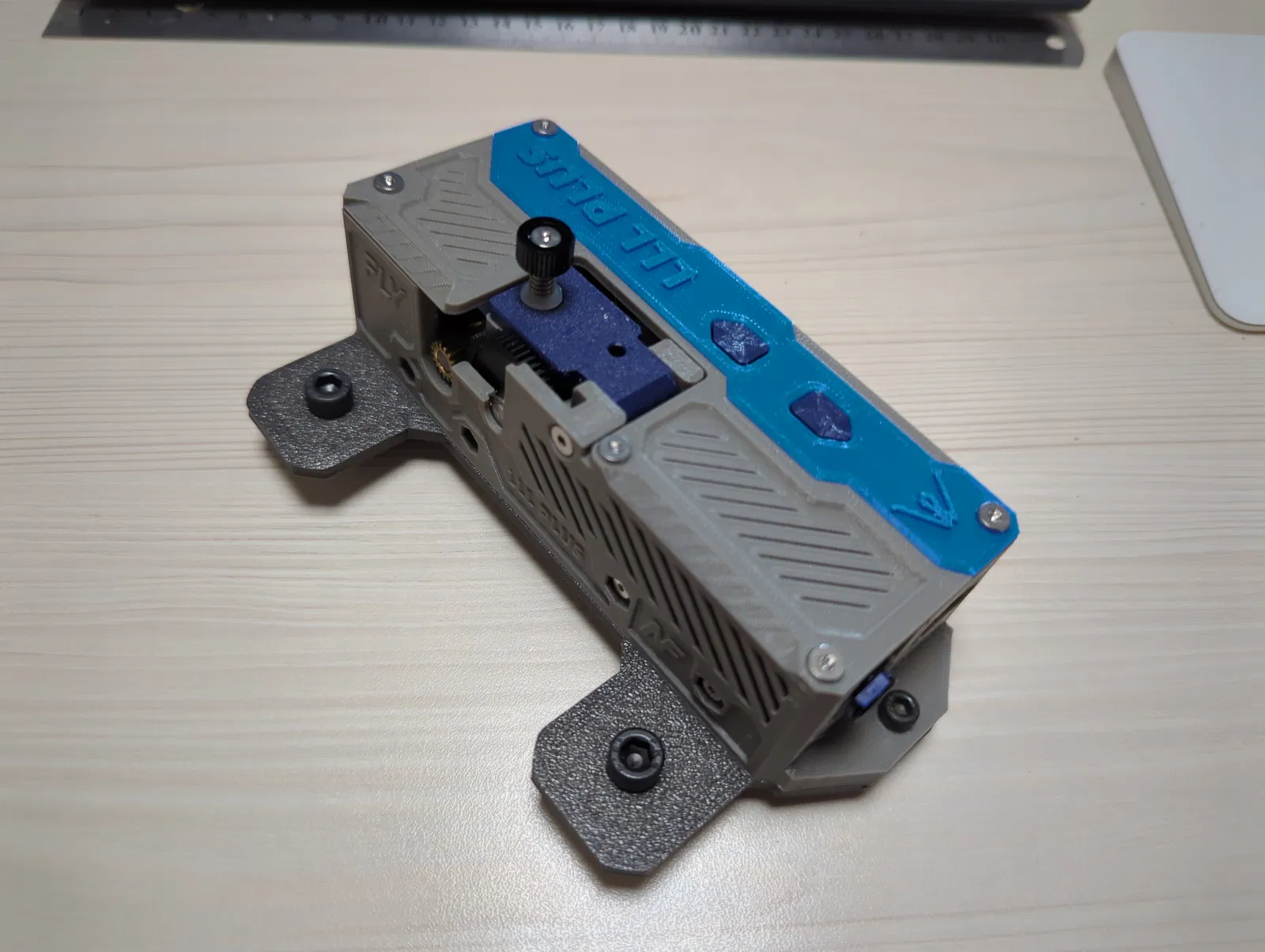

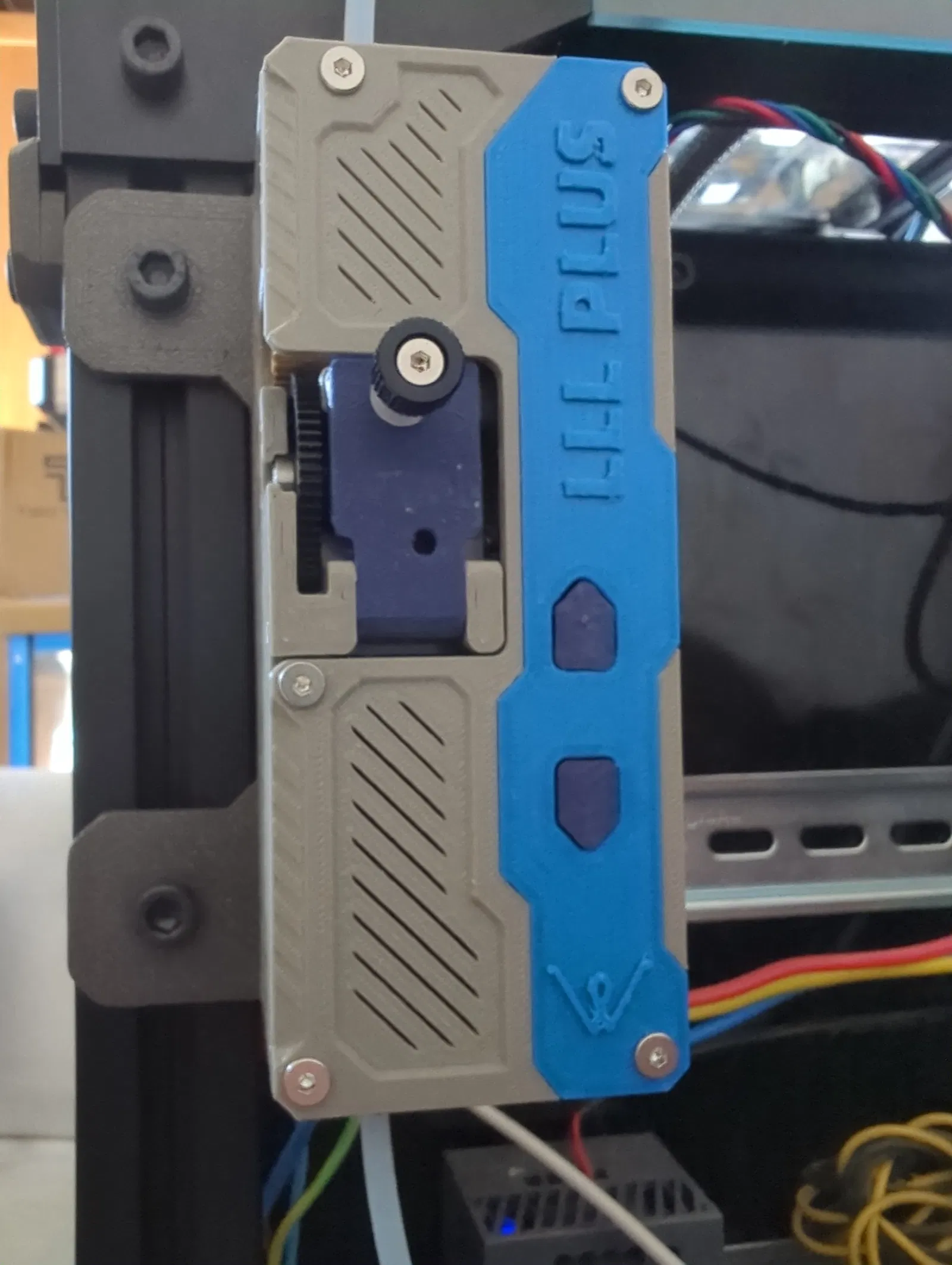

Mình thiết kế cái tấm adapter này để gắn Filament Buffer Mellow LLL Plus lên con Ratrig V-Core 3.1 của mình, dùng nhôm định hình 3030. Dĩ nhiên nó cũng xài được cho bất kỳ máy in hay enclosure nào dùng extrusion 3030.
Tấm này lắp đảo chiều được, bạn có thể để hai “tai” ở bên nào của filament buffer cũng được.
Phần cứng cần có:
-
2 vít M4*12mm (hoặc dài hơn) và 2 ê-cu M4 để bắt mount vào Filament Buffer
-

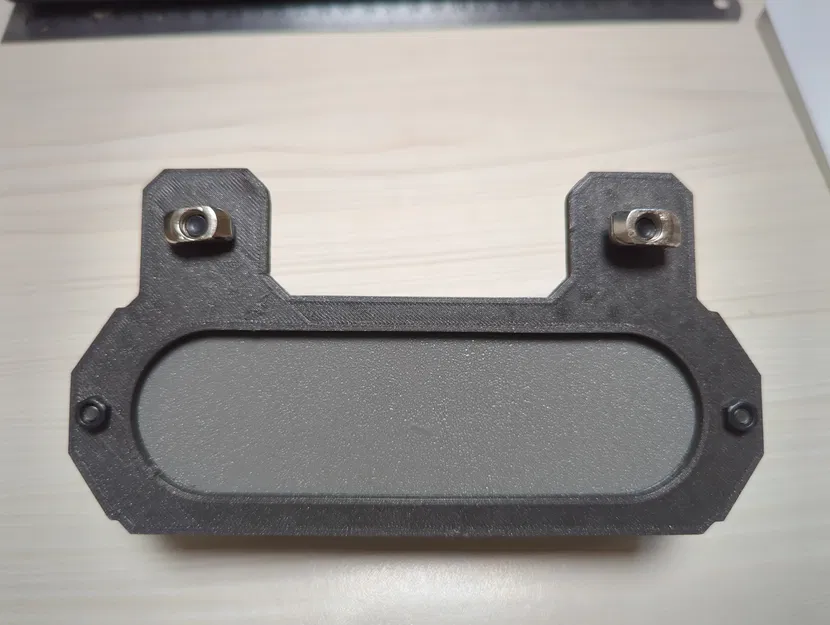

2 vít M6*12mm và T-nut M6 để bắt mount lên extrusion 3030 (mình nghĩ dùng vít/T-nut M5 cũng ổn)
Mình in bằng PLA vì nhiệt độ phía sau máy in không cao. Mình có phải khoan/nới nhẹ mấy lỗ để bắt vít dễ hơn, nhưng có thể là do trường hợp của mình thôi.
