Easy Print 2 Piece Bicycle Bottle Cage – Giá đỡ bình nước xe đạp 2 mảnh dễ in

Mình đã in mẫu "Camelback water bottle cage for bike" của theprintalot, dùng khá ổn và dễ in hơn một số mẫu bottle cage 1 mảnh, nhưng có vài điểm mình muốn chỉnh lại.

Mình không thích file in nhiều phần gộp chung, nên mình đã upload 2 phần thành các file 3MF và STEP riêng biệt.

Mình vát mép (bevel) ở miệng mở của bottle cage để bỏ bình vô lại dễ hơn. Mình cũng bo tròn các góc. Phần bề mặt lắp nơi đầu vít tì vào trước đó rất rất mỏng, mình đã tăng gần gấp 3 độ dày để giảm khả năng bị gãy rời bottle cage.

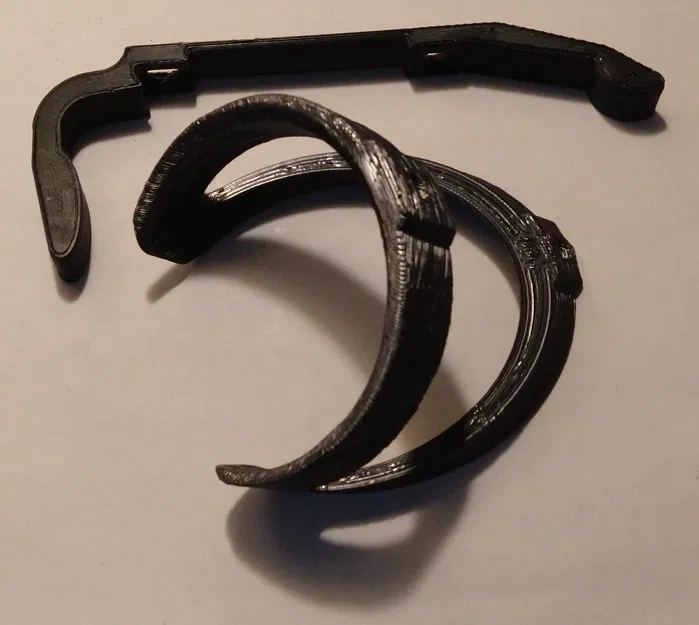

Mình cũng đơn giản hóa phần còn lại, mình gọi là "Mount Bracket", để bỏ bớt vài cạnh sắc, làm nó bớt giòn/dễ gãy, và để nó có thể nằm phẳng trên build plate. Mình giảm phần counterbore ở mặt sau sau khi làm bể một cái tại rãnh vít phía dưới, tương tự như những gì mình làm với phần bottle cage.

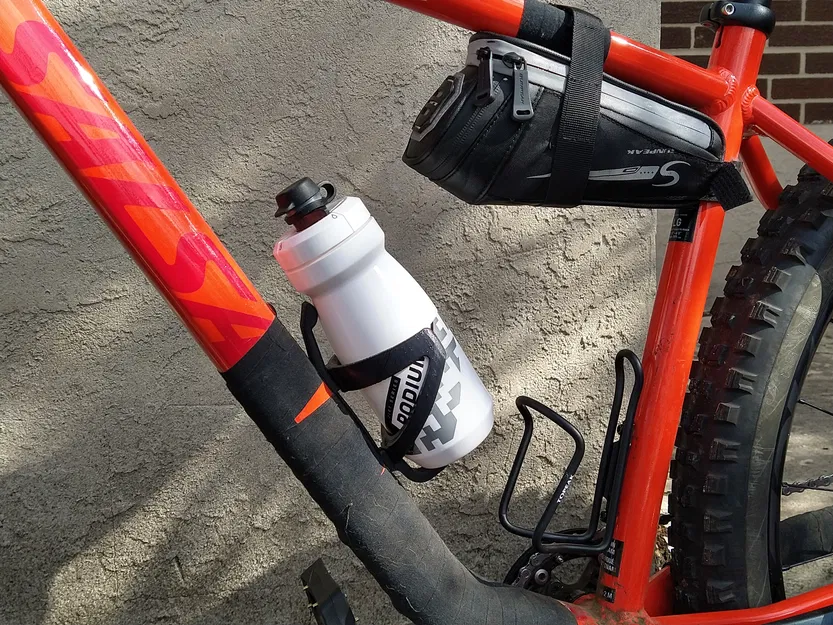

Nó hoạt động tốt với bình 21 ounce Camelback Podium Chill và 21 ounce Camelback Podium (loại không cách nhiệt), cũng như một bình thể thao rẻ mình lấy ở chỗ làm.

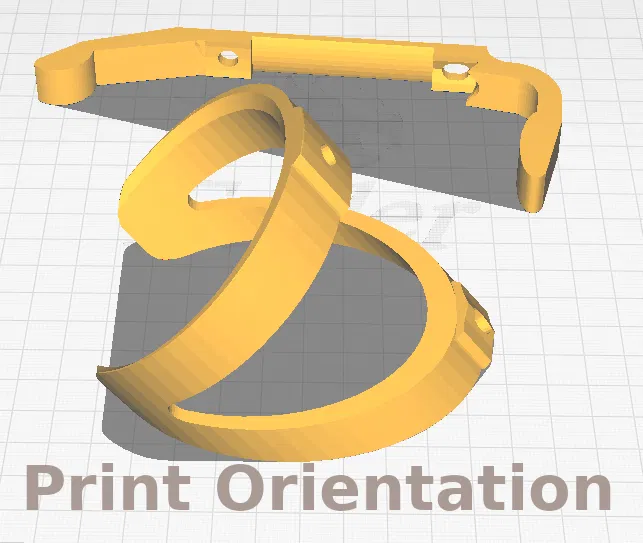

Bạn có thể in cả hai phần mà không cần supports nếu đã chỉnh bridging ổn, nhưng dùng tree supports cũng không sao. Cả hai phần nên đã được orient đúng khi mở trong slicer — phần cage nên in với miệng vát (beveled opening) hướng lên trên, còn Mount Bracket thì để nằm nghiêng trên hông. Filament bạn dùng nên là loại không bị mềm khi phơi nắng hoặc để trong xe nóng — nói chung là vật liệu cứng bất kỳ trừ PLA. Mình in bằng PETG và ASA với 50% Gyroid infill, 2.4mm wall thickness (6 walls với nozzle 0.4mm, hoặc 4 walls với nozzle 0.6mm), và 2.4mm top/bottom thickness, hiện tại dùng với mình là ổn.
