Stevenson Screen cho Aqara WSDCGQ11LM (Modular, gắn tường/ống)

Intro

Một Stevenson screen nhỏ gọn, dạng modular, được thiết kế riêng cho cảm biến nhiệt độ & độ ẩm Aqara WSDCGQ11LM (dạng vuông).

Cảm biến được lắp vào Lower Part bằng ngàm snap-in có chốt gài (không cần ốc hay keo) và có thể tháo ra bất cứ lúc nào mà không bị hư hại.

Key features

• Chồng lá chắn dạng modular: chọn số lượng phần Lamella để chỉnh chiều cao.

• Cấu hình mặc định (mình đang dùng): 9× Lamella → chiều cao bên trong ~90 mm (từ vách trong đáy đến vách trong phía trên).

• Không cần supports cho bất kỳ phần nào (đúng theo thiết kế).

• Gắn/tháo nhanh: Arm dùng rãnh trượt dovetail, nên bạn có thể tháo cả cụm screen mà không cần tháo bộ mount.

• Có thể dùng thêm tấm khóa (locking panel) để tăng an toàn, tránh dovetail bị trượt ra theo thời gian.

Parts list

Files (có sẵn những file gì)

• Cap

• Lamella

• Lamella lower

• Lower Part

• Arm

• Pipe bracket front

• Pipe bracket rear

• Pipe locking panel (optional)

• Flat mount

• Flat mount locking panel (optional)

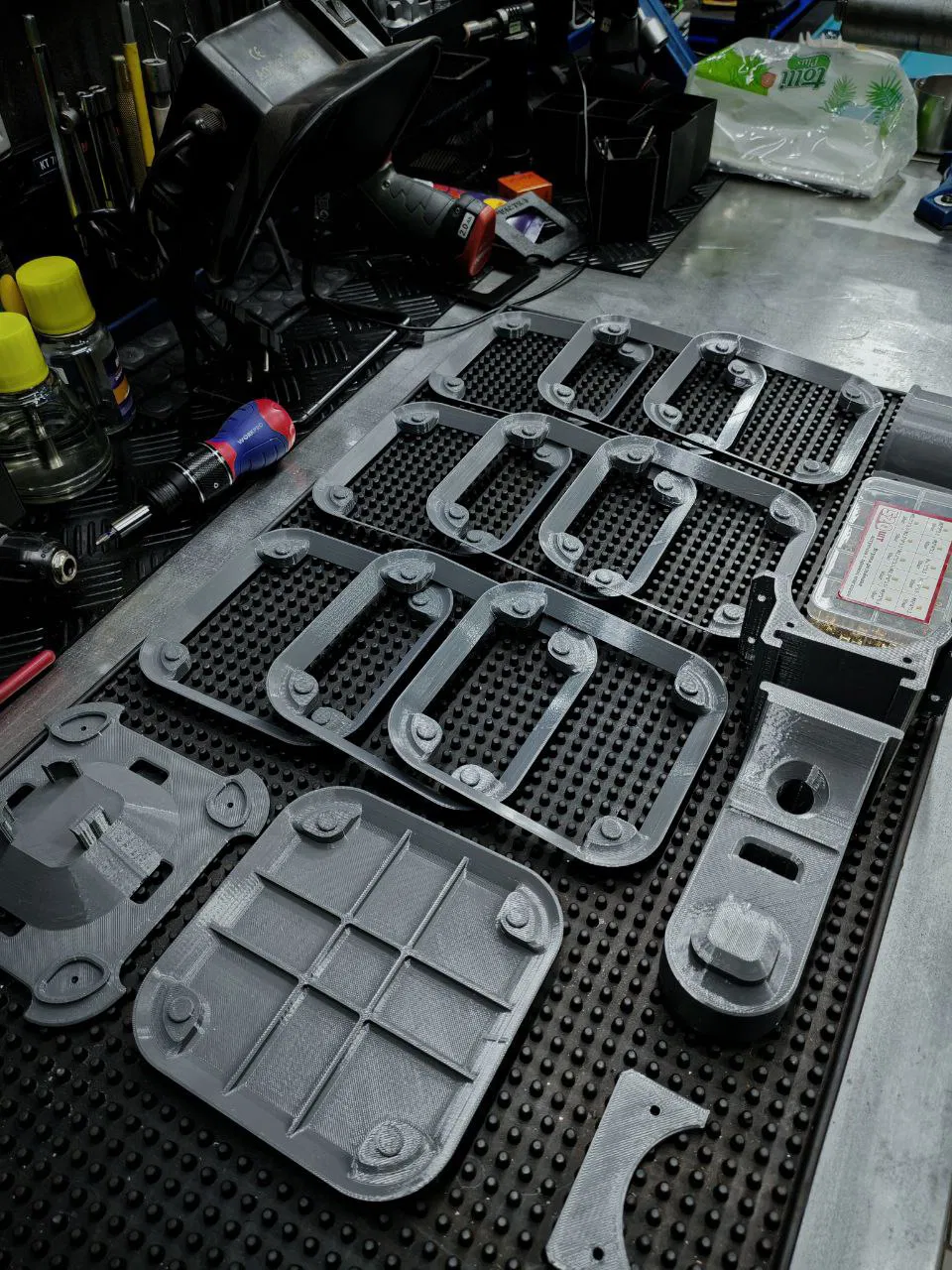

Printed parts (mỗi part dùng để làm gì)

Cap — nắp che mưa phía trên; lắp lên Lamella cuối cùng và dán cố định; khớp tongue-and-groove giúp ngăn nước mưa lọt vào.

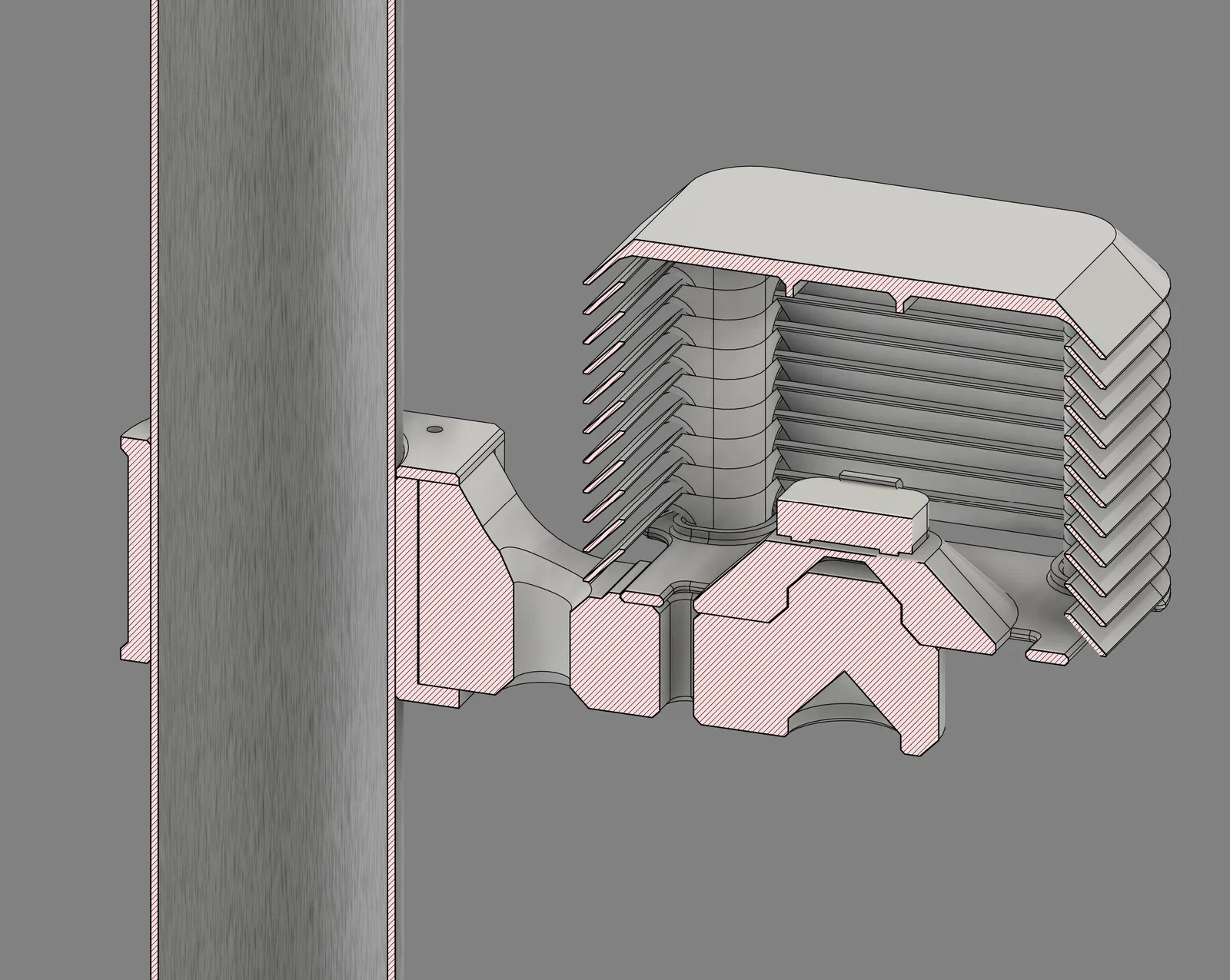

Lamella — lá chắn chính; xếp chồng bằng khớp tongue-and-groove, dán lại với nhau. Chiều cao 1 lamella: 8 mm; góc vách: 45°.

Lamella lower — “lamella nền” phía trên; chồng Lamella sẽ được dán vào đây; mặt dưới lắp 4× heat-set inserts M3×5 để bắt ốc vào Lower Part.

Lower Part — giữ cảm biến Aqara WSDCGQ11LM (ngàm snap-in có chốt gài) và làm phần đế để gắn chồng lamella; phần này được dán với Arm.

Arm — tay đỡ được dán với Lower Part; có dovetail để trượt vào pipe mount hoặc flat mount.

Pipe bracket front — nửa trước của kẹp cho ống OD 65 mm; có ổ dovetail; có 2 lỗ để gắn heat-set inserts M3×5 (dùng cho locking panel tùy chọn).

Pipe bracket rear — nửa sau siết kẹp quanh ống OD 65 mm; liên kết với Pipe bracket front bằng 4× ốc M4.

Pipe locking panel (optional) — khóa dovetail trên bộ pipe mount bằng 2× ốc M3 (khuyến nghị dùng ngoài trời).

Flat mount — bộ mount cho tường/bề mặt phẳng có ổ dovetail; có thể khóa bằng Flat mount locking panel.

Flat mount locking panel (optional) — khóa dovetail trên flat mount bằng 2× ốc M3.

Non-printed parts (phần cứng / vật tư không in)

• Heat-set inserts: M3 × 5 mm

• 4× cho Lamella lower

• 2× cho Pipe bracket front (chỉ khi dùng Pipe locking panel)

• Screws:

  • 4× ốc M3 cho Lamella lower → Lower Part (thường M3×8 đến M3×10 là ổn; mình có cắt ngắn lại cho vừa)

  • 2× ốc M3 cho locking panel (thường M3×8 đến M3×10 là ổn; mình có cắt ngắn lại cho vừa)

  • 4× ốc M4 cho Pipe bracket front + rear (dài bao nhiêu tùy nhu cầu)

• Keo:

  • Epoxy (mình dùng Kafuter A+B), hoặc epoxy phù hợp khác; với ABS bạn cũng có thể dùng cách dán bằng dung môi.

Recommended filament (outdoor)

Khuyến nghị PETG hoặc ABS (không dùng PLA).

Print settings (baseline)

• Layer height: 0.2 mm

• Cooling: bật tối đa ở các phần overhang

• Supports: không cần

• Brim: không cần (đã test với PETG)

• Infill: không quan trọng (tùy bạn chọn)

Assembly

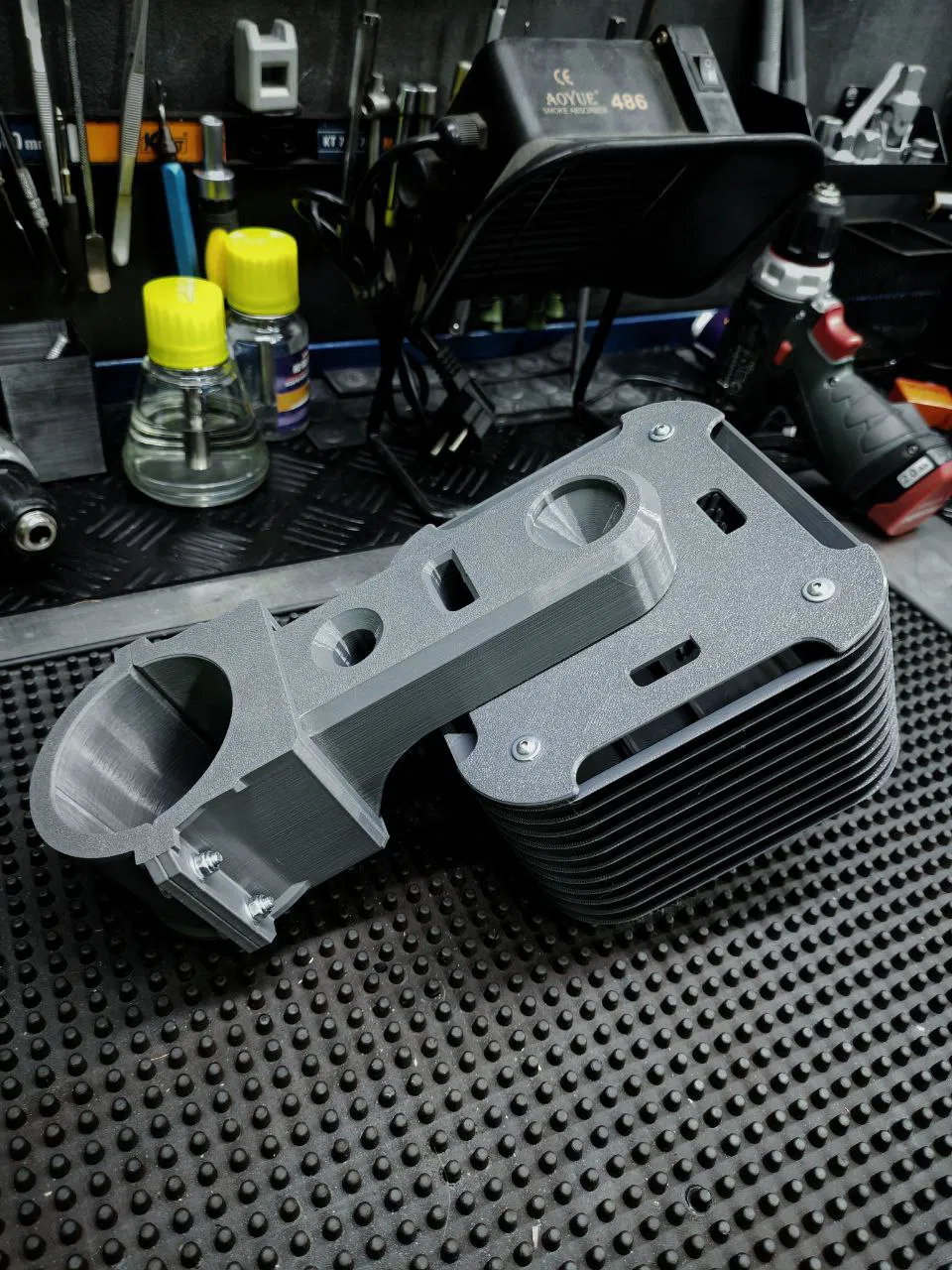

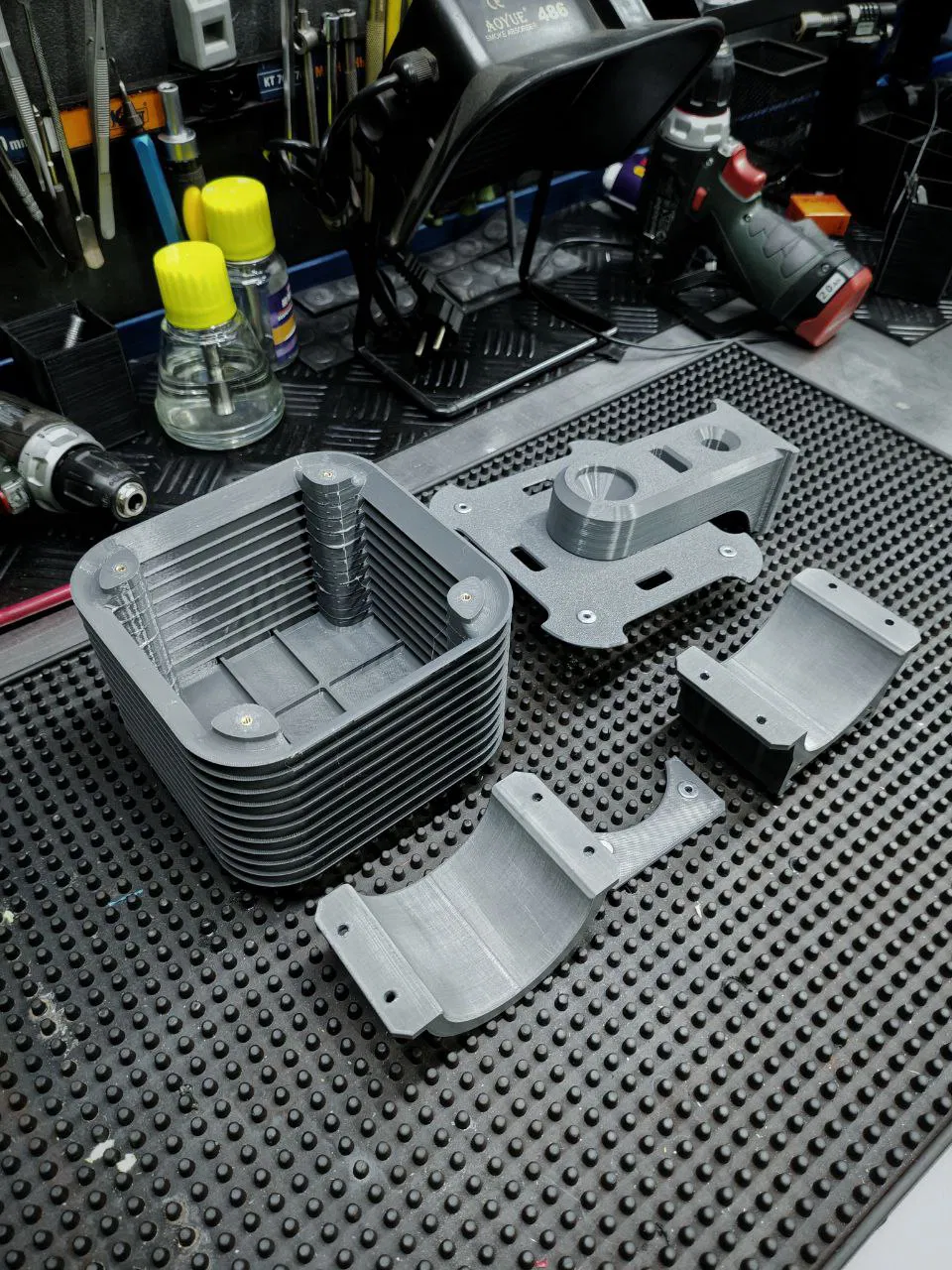

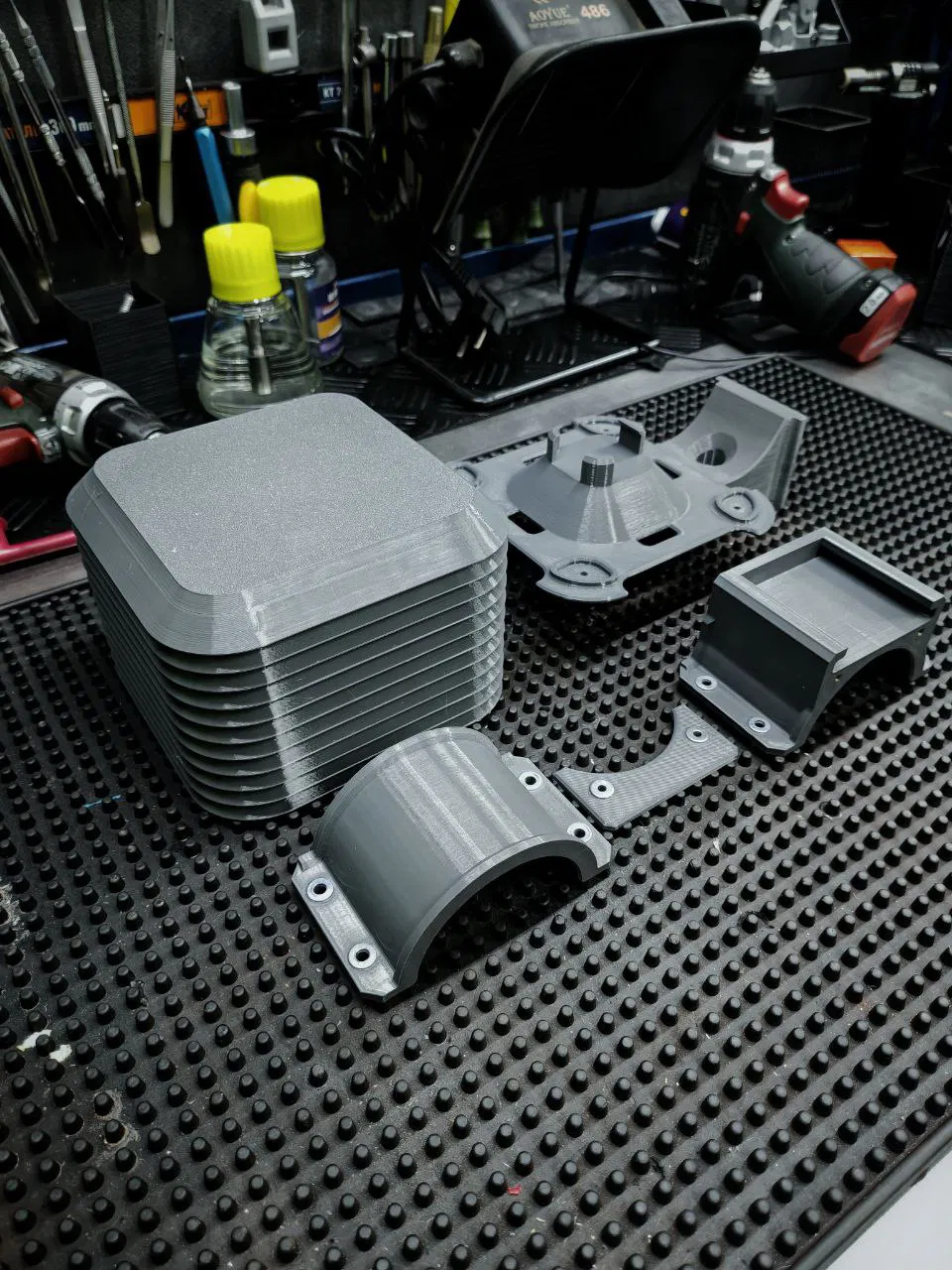

1. In tất cả các part. 2. Lắp heat-set inserts M3×5 vào Lamella lower (4 cái) và Pipe bracket front (2 cái, chỉ khi dùng khóa cho ống). 3. Dán chồng lá chắn thành một khối cứng: Lamella lower + Lamella × N + Cap (dán tất cả các mối ghép tongue-and-groove). 4. Bắt cụm louver stack đã hoàn thiện vào Lower Part bằng 4× ốc M3. 5. Dán Arm vào Lower Part (tạo thành một cụm liền khối chắc chắn). 6. Lắp cảm biến vào Lower Part (ngàm snap-in + chốt gài; không cần dụng cụ).

Mounting options

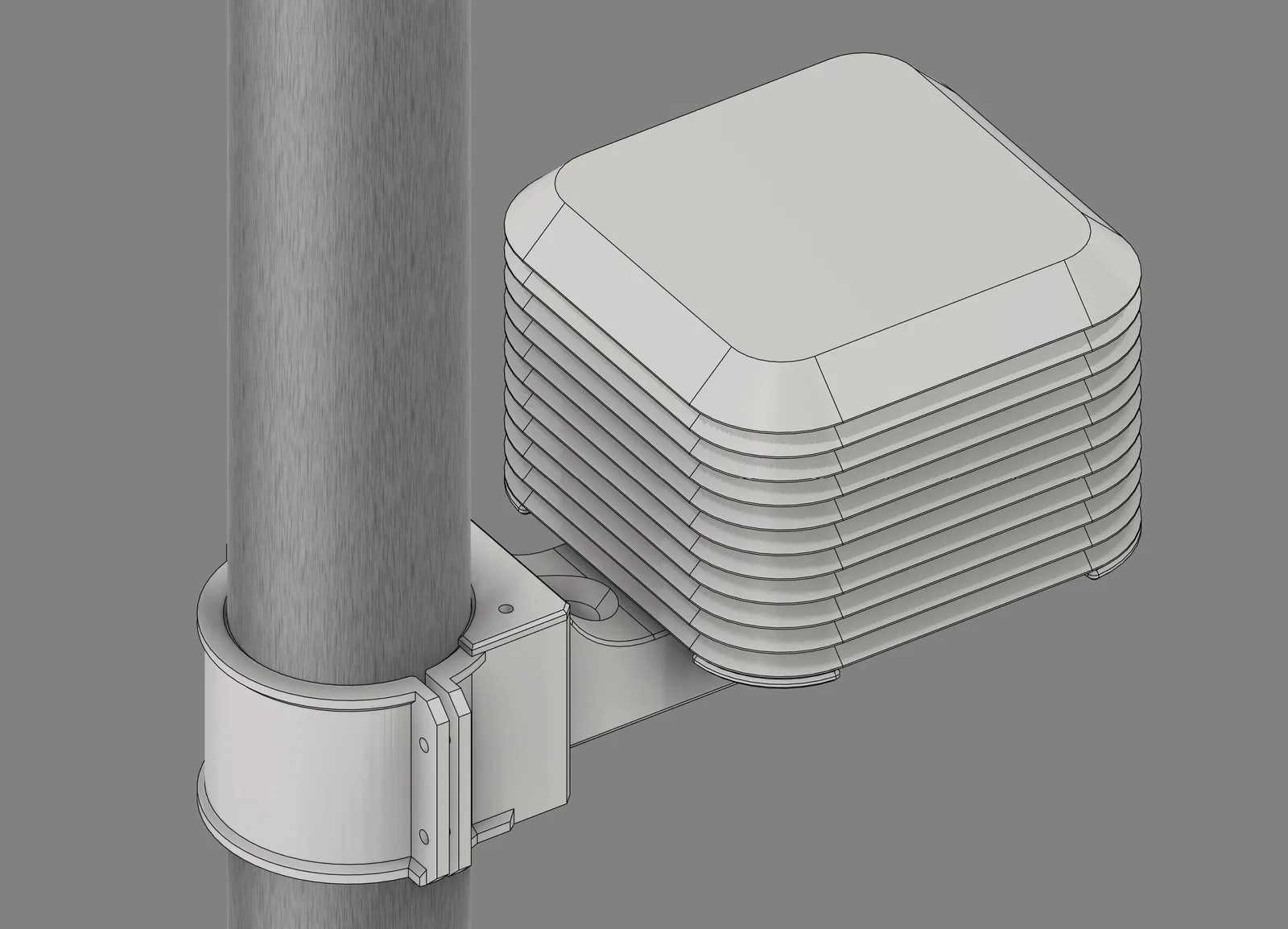

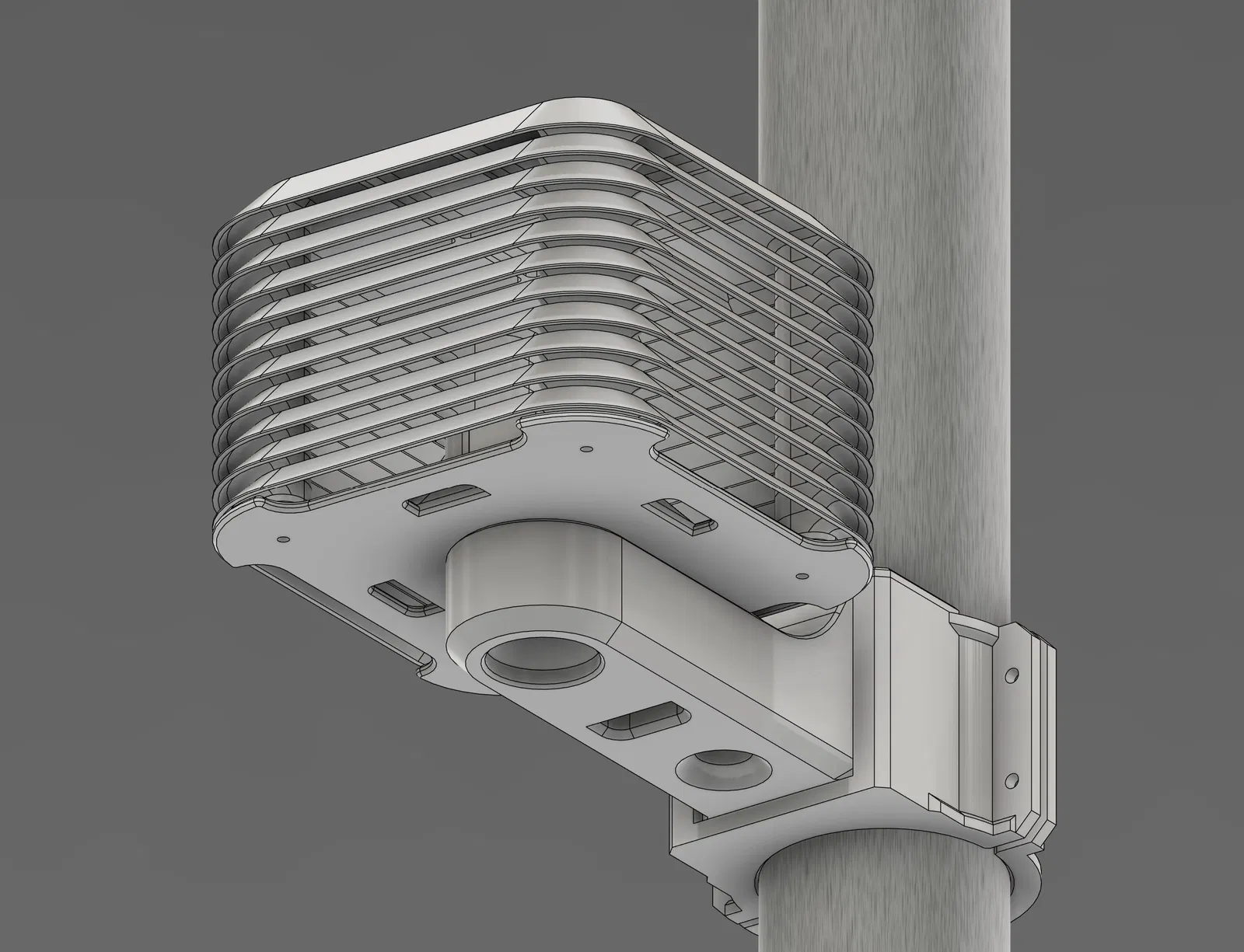

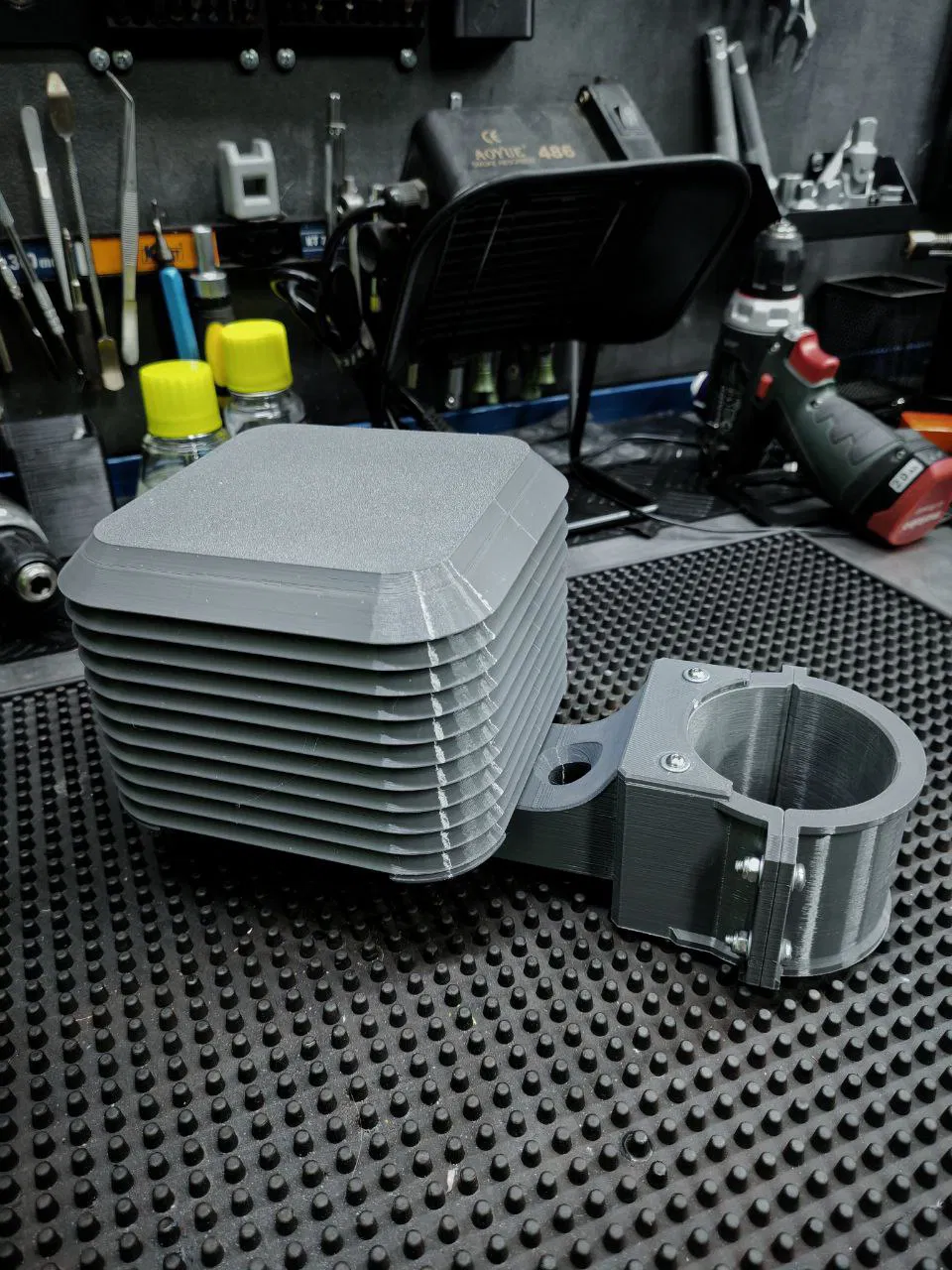

• Pipe mount (ống OD 65 mm):

  • Kẹp Pipe bracket front + rear lên ống bằng 4× ốc M4.

  • Trượt Arm vào ổ dovetail.

  • (Tùy chọn) Lắp Pipe locking panel và siết bằng 2× ốc M3.

• - Flat / wall mount:

  • Gắn Flat mount lên bề mặt (phụ kiện tùy theo loại tường của bạn).

  • Trượt Arm vào ổ dovetail.

  • (Tùy chọn) Lắp Flat mount locking panel và siết bằng 2× ốc M3.

Installation notes

Nên lắp ngoài trời ở vị trí thoáng, có lưu thông không khí tốt. Phơi nắng vẫn OK: screen được thiết kế để che cảm biến khỏi nắng trực tiếp và mưa, đồng thời vẫn cho không khí lưu thông.
