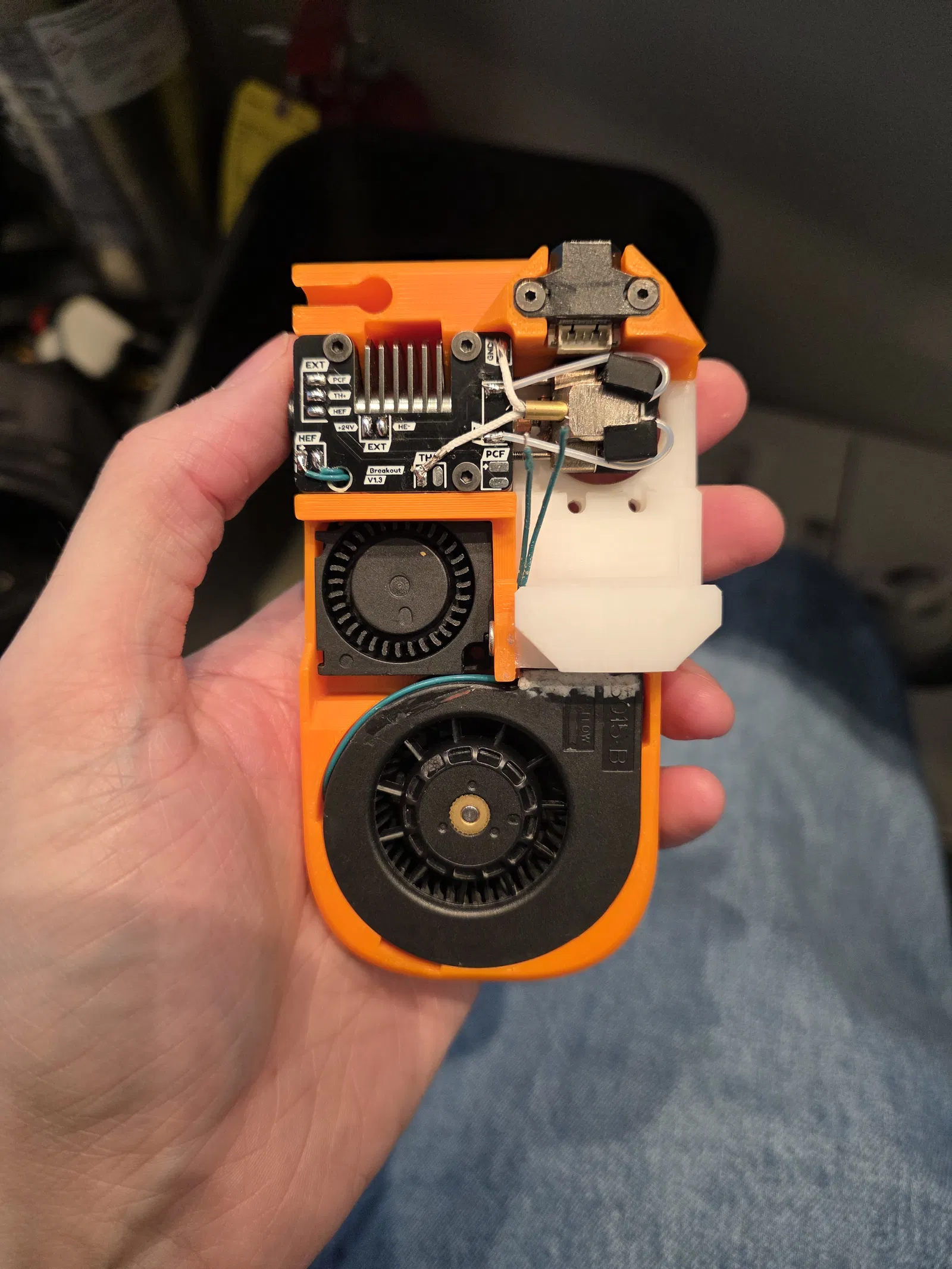

Lemontron Ducty Toolend (BETA)

Đầu tool end mới này là bản tinh chỉnh từ Lemontron wraparound duct hiện có. Nó có thiết kế mới nhìn “sexy” hơn, với mức độ CAD chi tiết nhất trong tất cả các tool end của Lemontron!

Mục đích của lần redesign ban đầu là đẩy concept Wraparound duct tới “điểm cuối” hợp lý của nó, vì nó vẫn còn một lỗi lớn như đã nhắc trong video: các cửa gió của Wraparound duct đặt quá sát nozzle, nên trong nhiều tình huống như in PETG ở 250C thì chúng bị mềm chảy rồi xệ xuống. Mình cũng tiện tay thiết kế lại gần như toàn bộ.

Đây cũng là duct Lemontron đầu tiên áp dụng SimScale Non-Compressible Fluid Simulation trong quá trình thiết kế. Dù particle trace vẫn còn chỗ để cải thiện, đây vẫn là một bước tiến nghiêm túc cho công nghệ làm mát của Lemontron.

1. Duct ôm quanh nozzle xa hơn so với Wraparound, khắc phục vấn đề bị chảy.

2. Thiết kế 2 mảnh (Two-Piece Design) - Thiết kế hai mảnh mới cho phép in riêng phần duct theo một orientation hoàn toàn khác so với phần thân còn lại, giúp các trụ bắt vít không còn đi xuyên qua đường gió và chặn luồng khí. Giờ đường gió thông thoáng, không bị cản.

3. Belt Fastener - Ngoài việc làm điểm gắn lên carriage, duct còn kiêm luôn bộ kẹp dây belt. Với hệ thống kẹp belt mới dùng vít tháo nhanh, bạn có thể bỏ bộ tensioner trong chassis, vì việc căng belt giờ làm trực tiếp ngay tại tool end.

4. Cập nhật vị trí probe (Probe Location Update) - Phần tích hợp BIQU Microprobe đã được thiết kế lại. Silicone sock không còn cần phải tỉa/cắt, trong khi khoảng cách giữa probe và nozzle được giảm đáng kể. Ở thiết kế cũ, probe nằm lắc lư khoảng 28mm so với nozzle. Bản cập nhật này kéo xuống còn 20mm, sát nhất trong giới hạn sock cho phép- _giờ thì nó đúng kiểu chạm sát vào cái sock luôn.

5. Gọn hơn theo cả trục X & Y - Mở ra build volume lớn hơn. Để tận dụng, tool end này cần đi chung với một chassis có offset lại các endstops hiện có, nhưng giờ thì không còn gì cản mình nữa.

Lắp tool end này khó hơn nhiều; nhưng nếu bạn đã theo kịp Lemontron thì tay nghề lắp ráp của bạn cũng lên trình đủ để coi như “nhẹ nhàng” thôi! Dù vậy, vì đây là bản beta nên có thể vẫn còn cách làm tối ưu hơn. Vô Discord góp ý giúp mình nha!

1. Chuẩn bị kỹ các phần in - Độ chính xác kích thước “khó tính” hơn so với các part in Lemontron vốn đã khó rồi. Vừa lấy ra khỏi máy in, xử lý bằng đèn khò (blowtorch), dao cạo (scraper), và mũi khoét loe (countersink bit). Bạn là thợ lành nghề mà.

2. Dán superglue duct & case lại với nhau - Tạo thành một khối chắc chắn. Lắp waferhead screw để siết chặt một bên và dán băng keo giữ bên còn lại cho khô thật khít. Đặt lên mặt phẳng. Đè vật nặng lên để cuối cùng bạn có một tool end phẳng.

3. Giờ bạn phải khoan rộng heatsink! LOL. Dây quạt hot end đi xuyên qua heatsink!

4. Lắp Hot End và Hot End Fan trước.

5. Phần còn lại lắp tương tự các phiên bản trước.

Cần một file printer.cfg mới và configurator đã được cập nhật cho Ducty.
