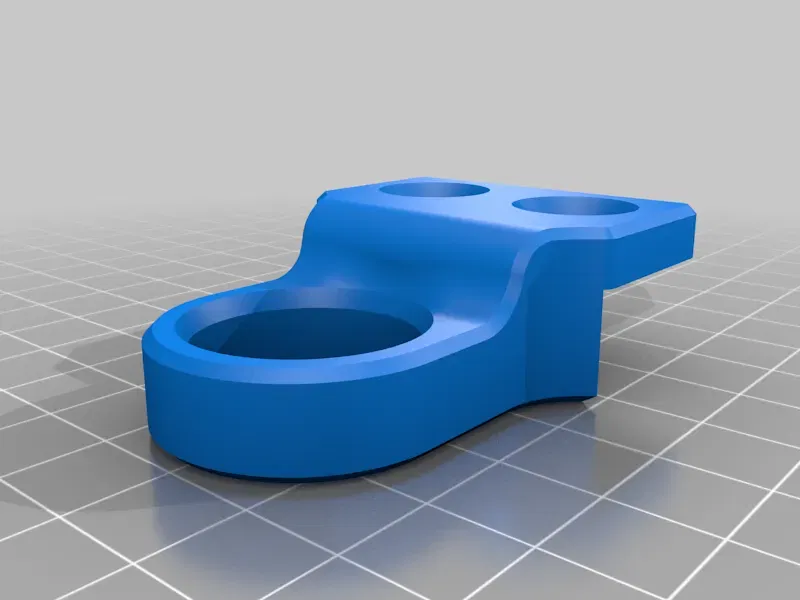

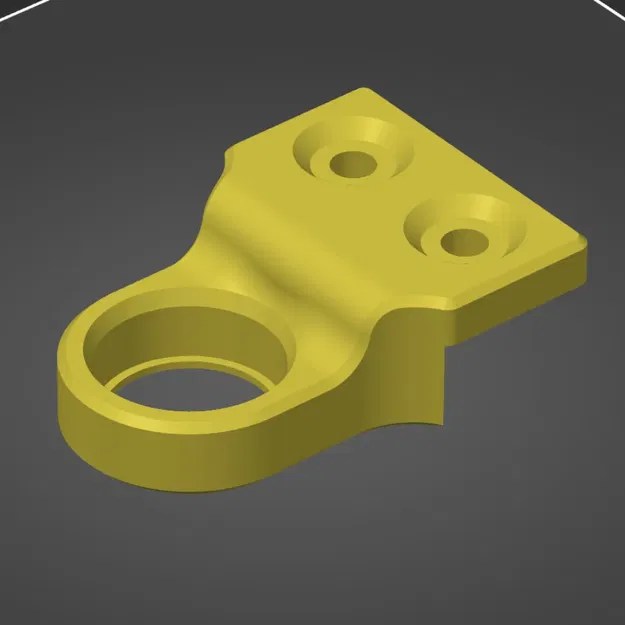

Giá đỡ trục Z cho máy in 3D Ender 2 PRO

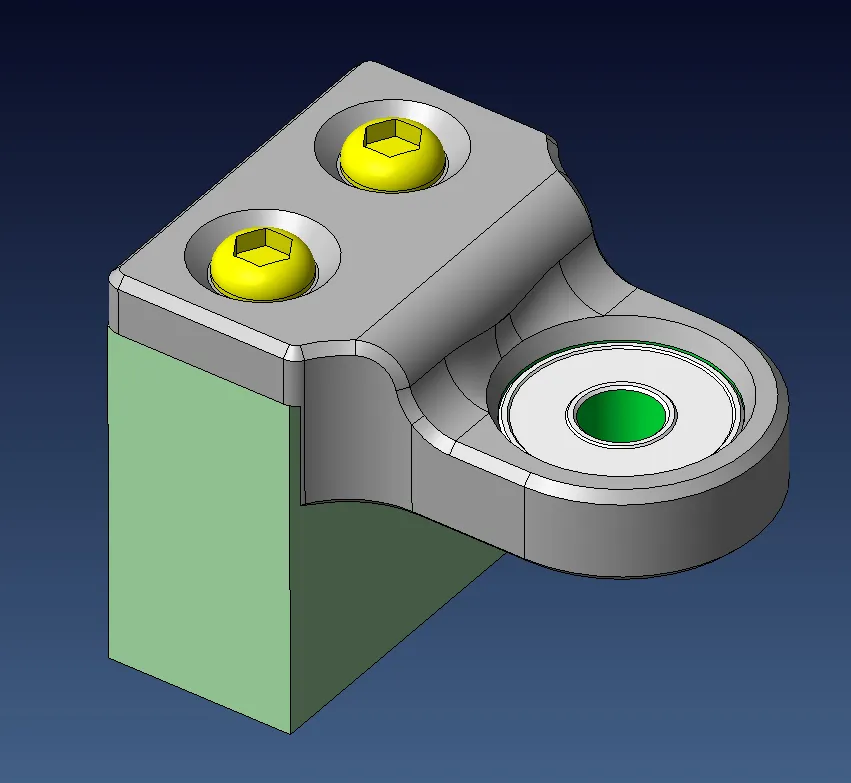

Tôi đã tìm kiếm hỗ trợ trục Z tốt cho Ender 2 PRO của mình, nhưng những gì tôi tìm thấy thì quá lỏng lẻo hoặc không vừa - vì vậy cuối cùng tôi đã tự làm một cái. Chi tiết in ấn thì có trong mô tả, nhưng tôi cũng đính kèm tệp STEP để bạn có thể chỉnh sửa bản sửa chữa này theo ý muốn :)

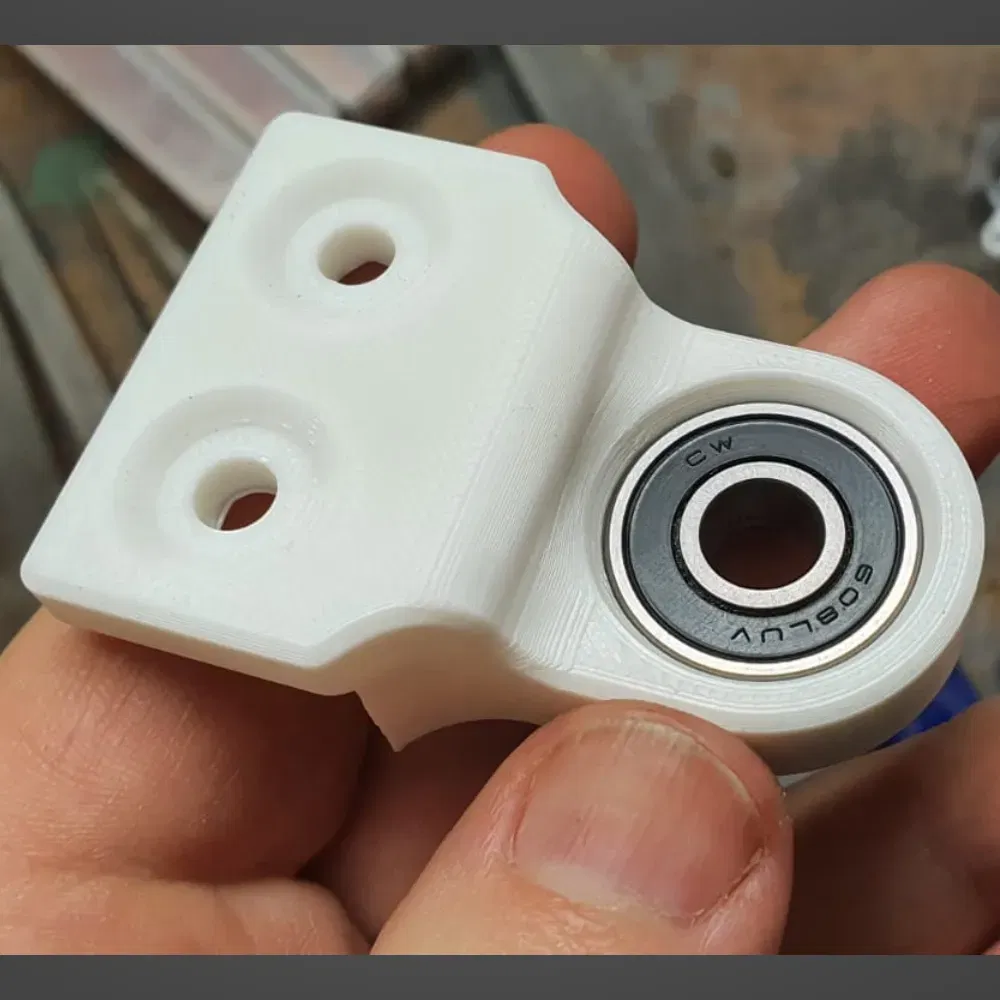

Nó được thiết kế cho vòng bi có đường kính ngoài là 22mm (nếu tôi không nhầm thì đó là Vòng bi 608) với +0.1mm (đường kính) để bù cho sự co rút của filament - đối với tôi, nó rất vừa vặn. Với một chút áp lực, nó thực sự rất chặt và tôi đã thành công trong việc đẩy vòng bi vào lỗ bằng tay.

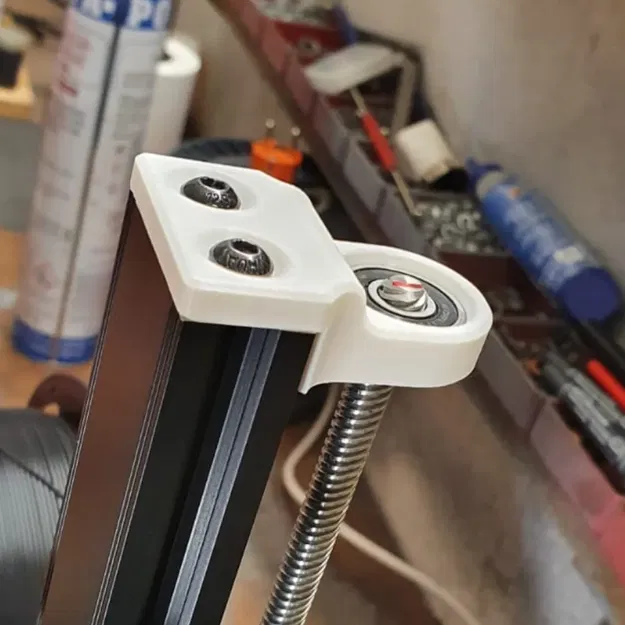

Các bước từng bước mà tôi đã lắp đặt của mình:

1. Vị trí trục Z cho 180mm (Z max đối với tôi)
2. Đặt vòng bi vào trục Z
3. Siết chặt cả hai vít để cố định vị trí

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:
