Bộ chuyển đổi pin AAA sang pin AA với 3 loại vít khác nhau

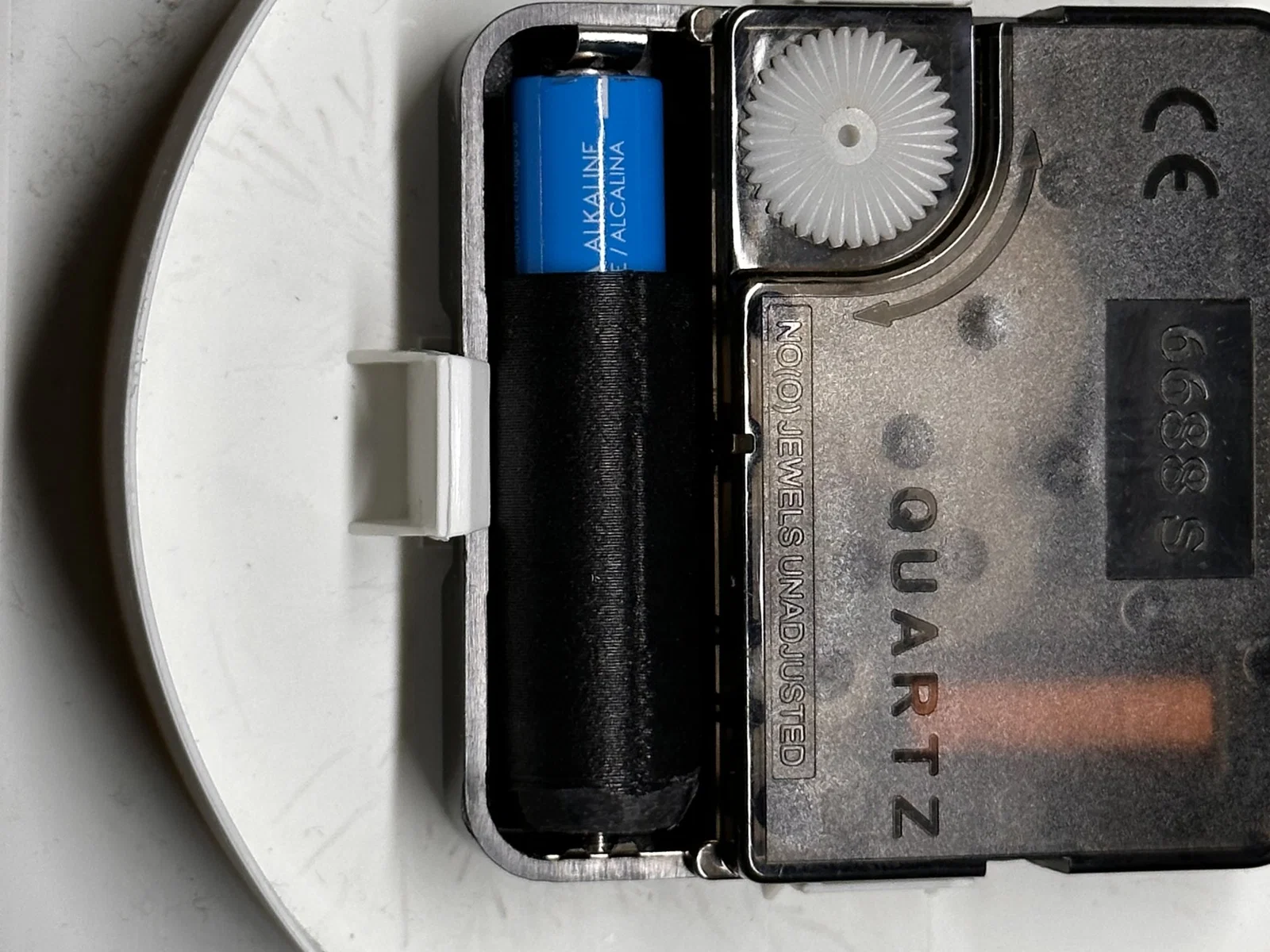

Tôi đã thiết kế cái này một thời gian trước khi tôi hết pin AA cho đồng hồ của mình và có một đống pin AAA nằm xung quanh. Nó sử dụng vít như là các dẫn điện. Ban đầu tôi chỉ thiết kế cho vít M3x6mm countersunk nhưng đã thêm hai tùy chọn nữa mà bạn có thể chọn.

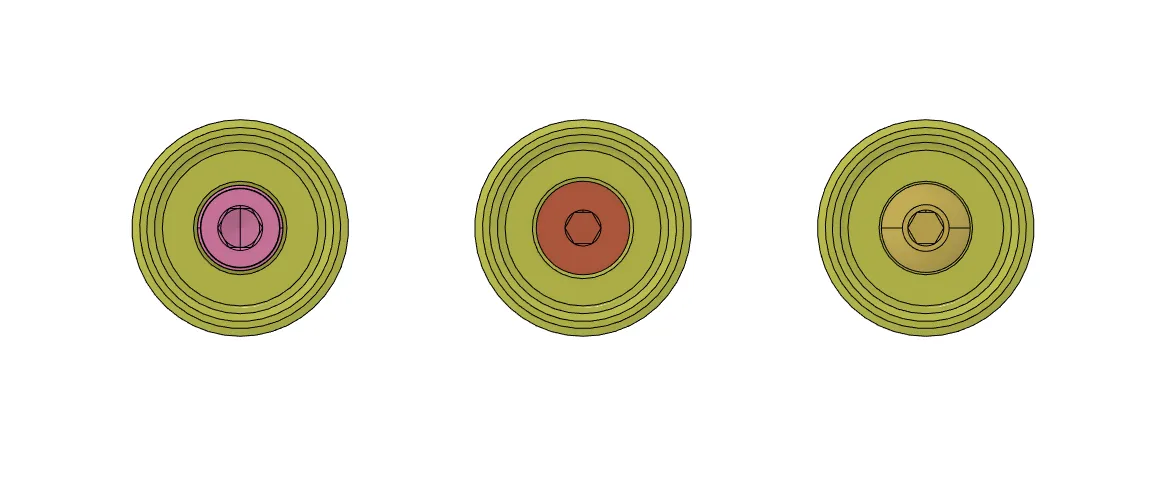

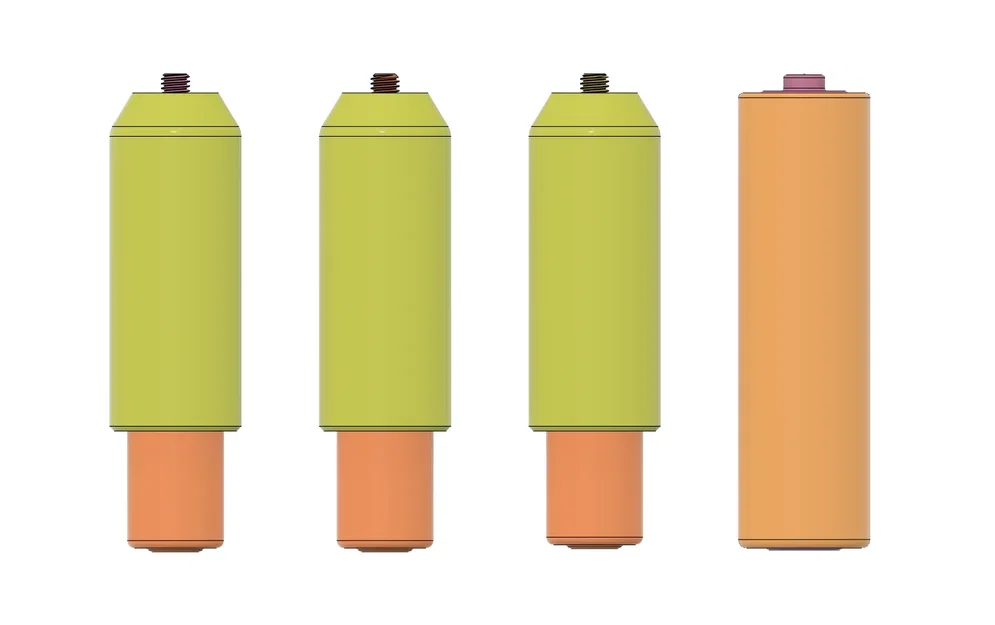

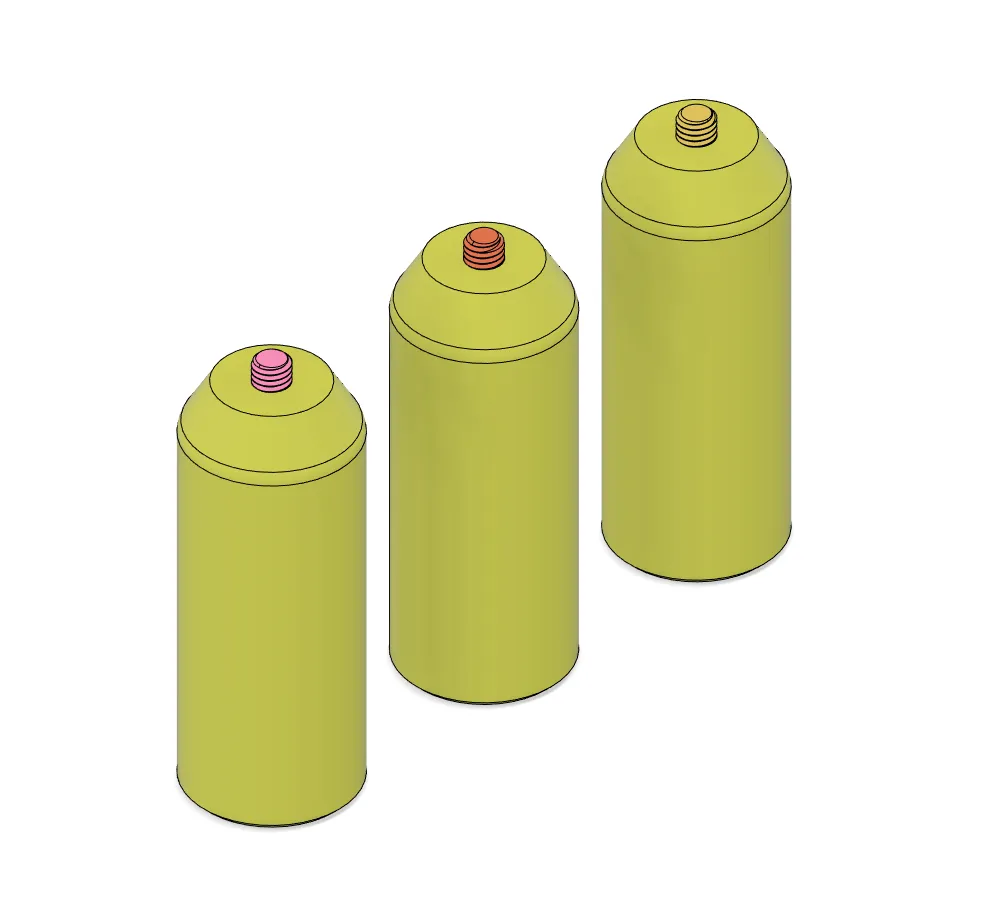

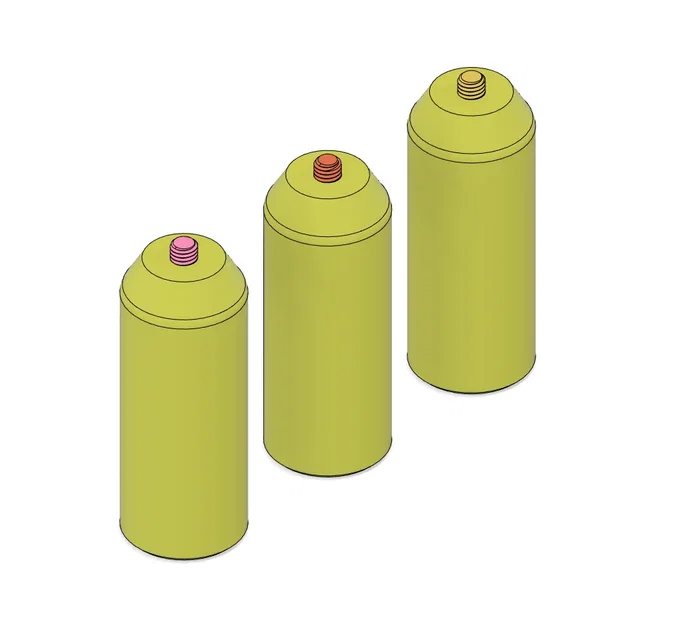

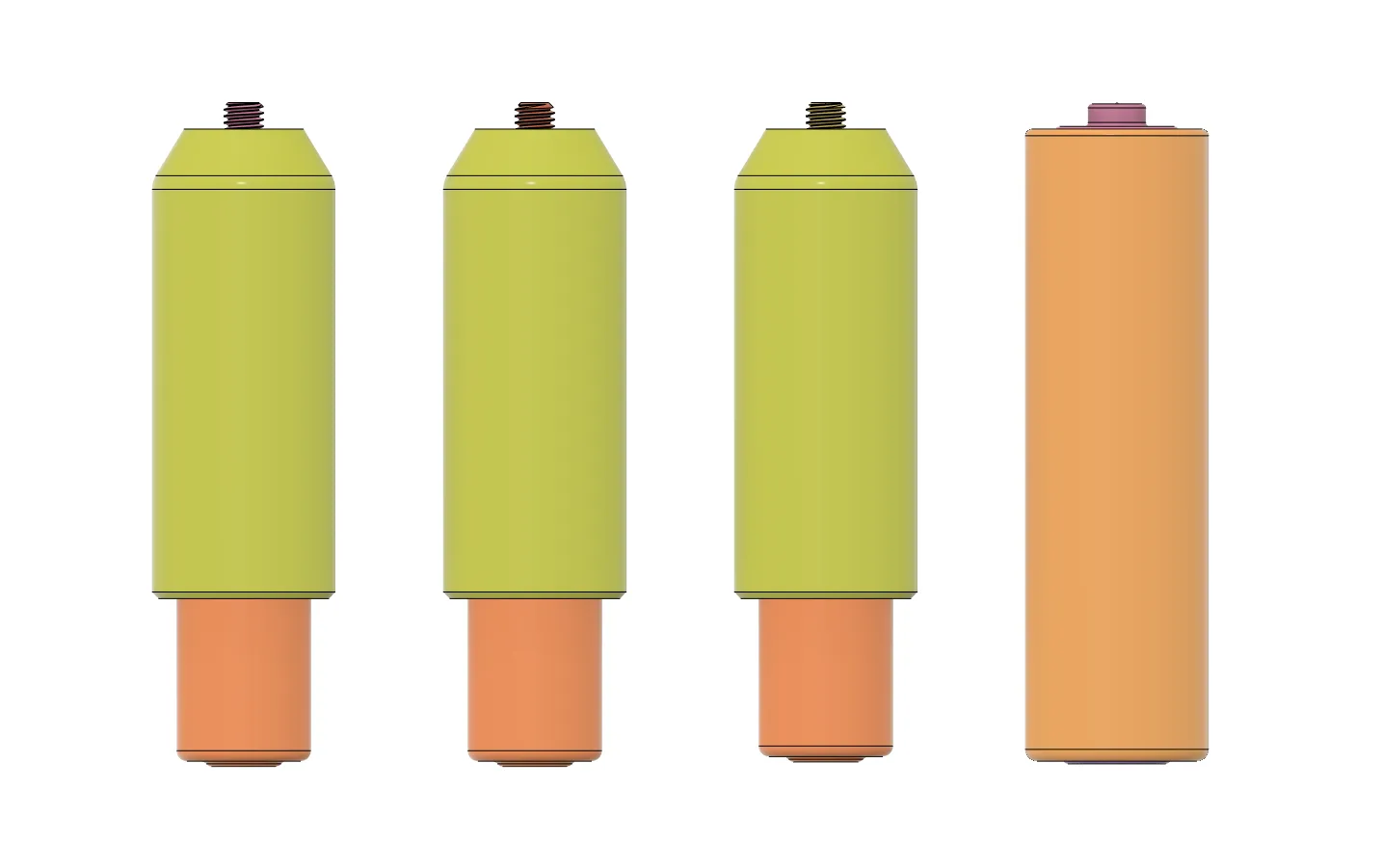

Các tùy chọn vít (Chọn một):

• M3x6mm Countersunk
• M3x3mm Counterbore
• M3x4mm Buttonhead

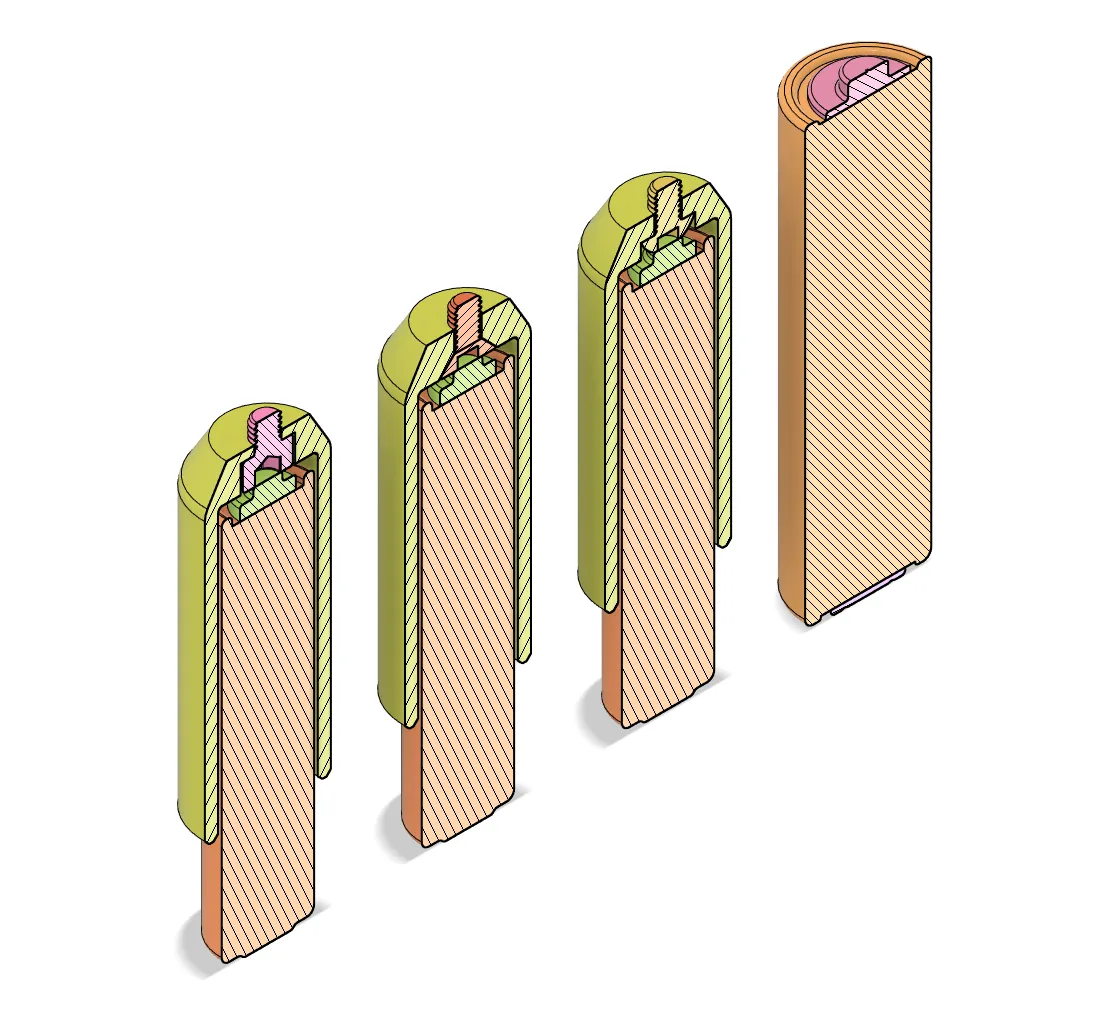

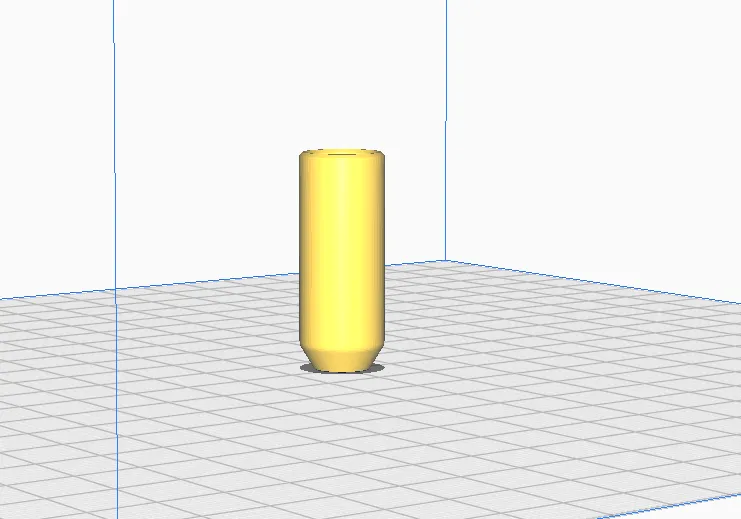

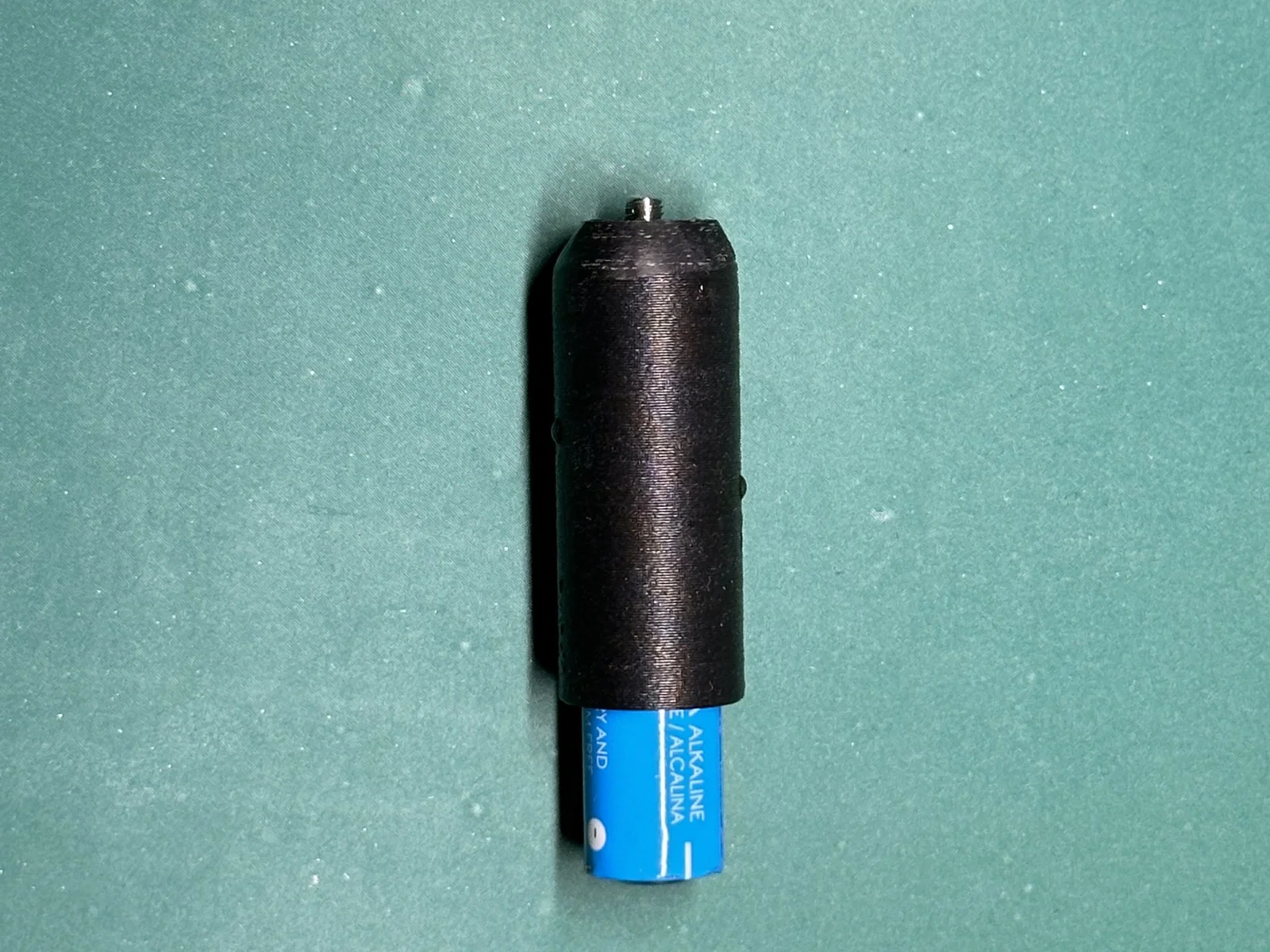

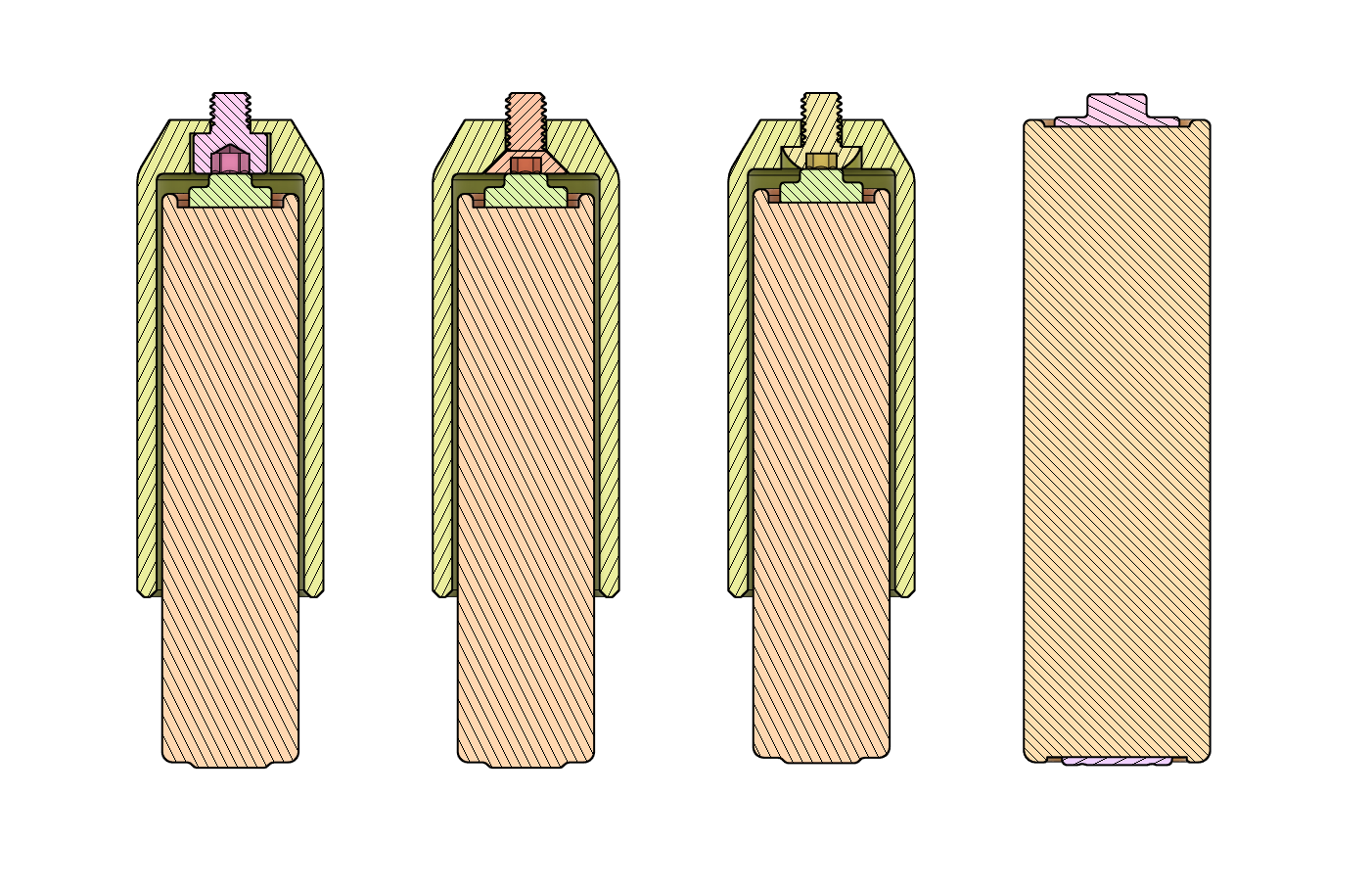

Theo tiêu chuẩn, chiều dài của vít countersunk được đo khác với các loại khác, vì vậy hãy sử dụng bức tranh đính kèm làm tham khảo. In với lỗ vít chạm vào mặt phẳng in như trong bức ảnh đính kèm. Tôi không cần in một viền nhưng bạn có thể thêm viền nếu cần. Đặt vít vào phần đã in và sau đó vặn chặt nó bằng một chìa khóa lục giác.

Tôi cũng đã bao gồm tệp F3D trong trường hợp bạn muốn chỉnh sửa hoặc sử dụng các vít hoặc vật liệu khác làm dẫn điện. Độ dẫn điện của vít thép không gỉ mặc dù không cao bằng đồng hoặc niken, nhưng cũng khá tốt và chỉ dẫn đến tổn thất nhỏ do điện trở thông qua năng lượng nhiệt. Tôi cũng đã đặt một độ lệch 0.4mm để tăng độ dung sai và làm cho nó có thể in được cho một loạt các máy in ngay cả khi không được hiệu chỉnh.
