Adapter S-Pen Art Stylus phong cách Wacom Art-Pen

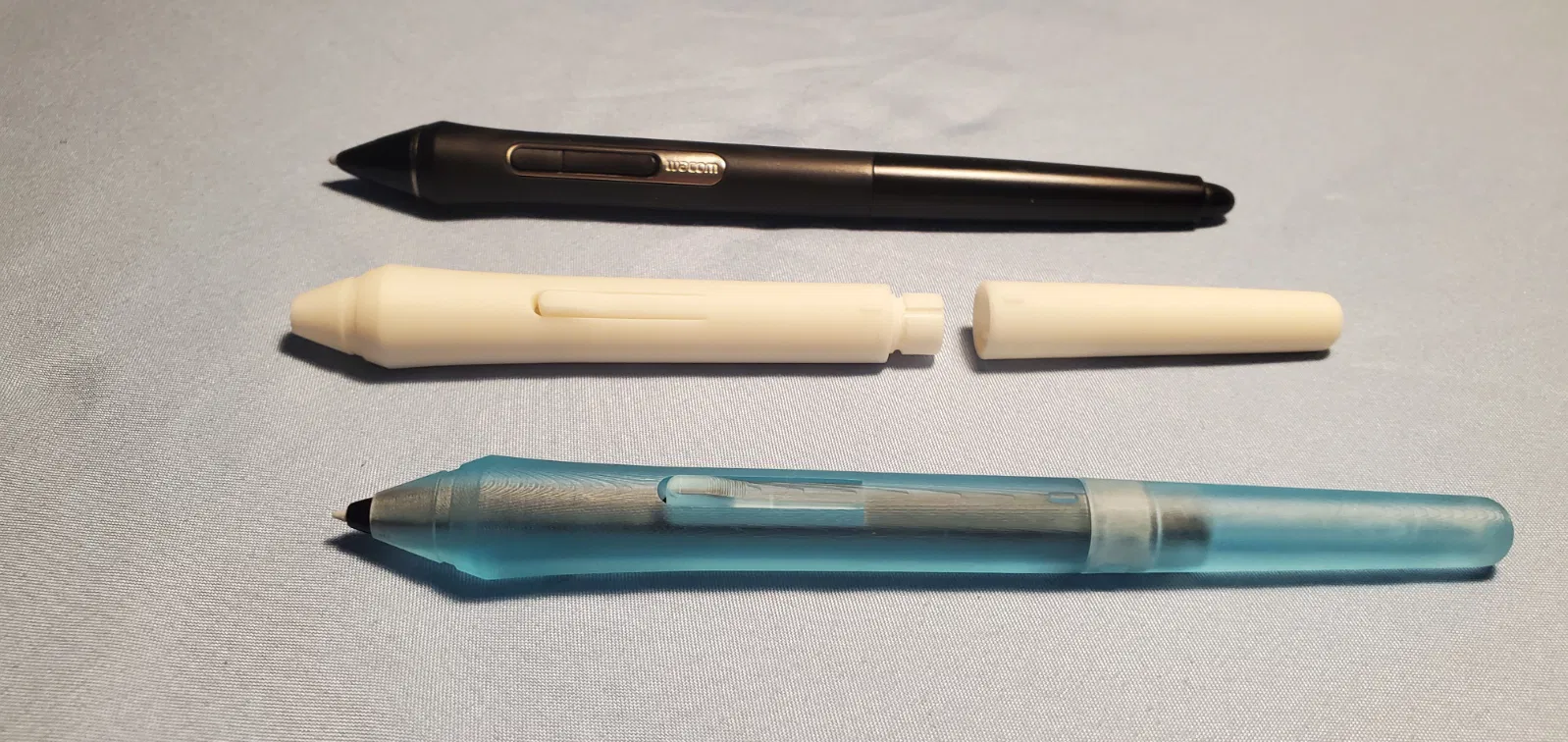

Đây là một adapter stylus kiểu Art-Pen giống Wacom cho S-Pen trên điện thoại Samsung. Mình làm nó để vừa với S-Pen của Galaxy Note 10+. Nó sẽ tương thích với hầu hết S-Pen từ Note 9 cho tới Galaxy S23 Ultra.

S-Pen cho tablet Samsung hơi khác một chút. Mẫu này không dành cho tablet.

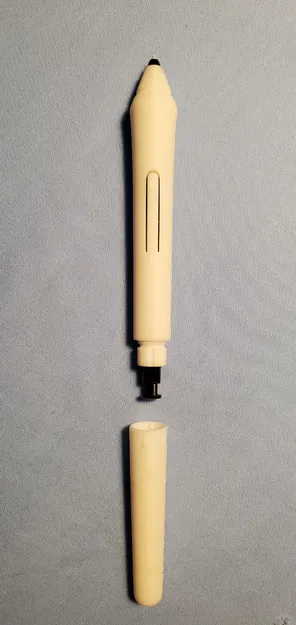

Mình chọn không dùng ốc/vít để giữ nắp, mà dùng cơ chế khóa xoay đơn giản. Lực lò xo từ phần nắp bấm (clicky cap) của S-Pen là đủ để giữ nắp lại.

Mẫu có các dấu canh chỉnh nhỏ để hỗ trợ lúc lắp / tháo.

Hướng dẫn in (Printing Instructions):

Mẫu này cần canh chỉnh kha khá để fit cho đúng. Mình đã upload các file đã chạy ổn với mình, tuy nhiên bạn có thể sẽ cần tăng/giảm scale trên máy in để vừa với S-Pen của bạn.

Mình không in bằng FDM, mình in resin. Mình không chắc in FDM ra sẽ ổn tới mức nào.

Nếu bạn in resin: Không cần supports. Ngoài ra nhớ vệ sinh kỹ và lấy sạch cặn bên trong trước/sau khi curing.

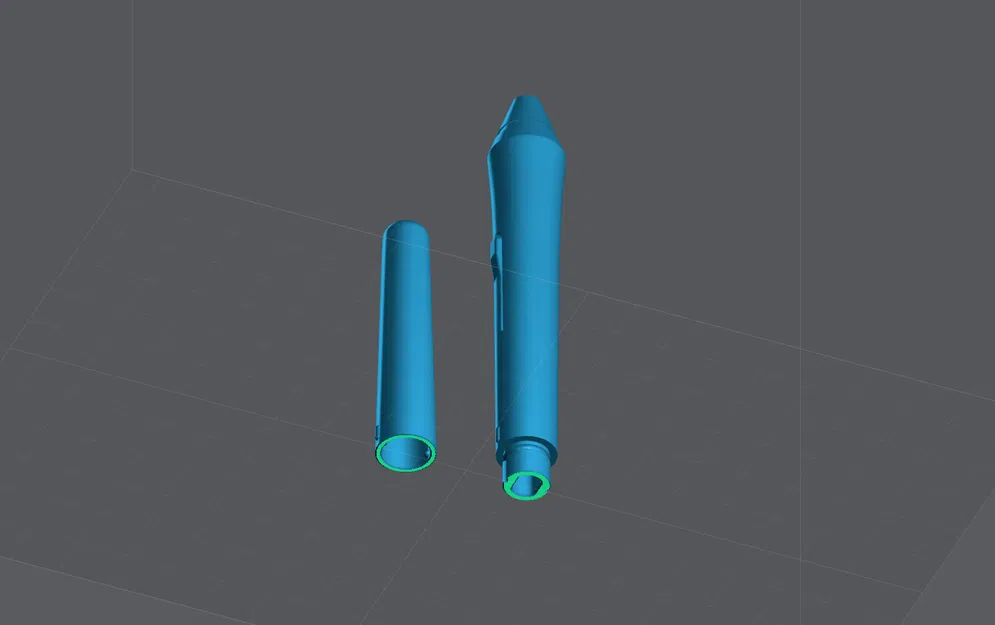

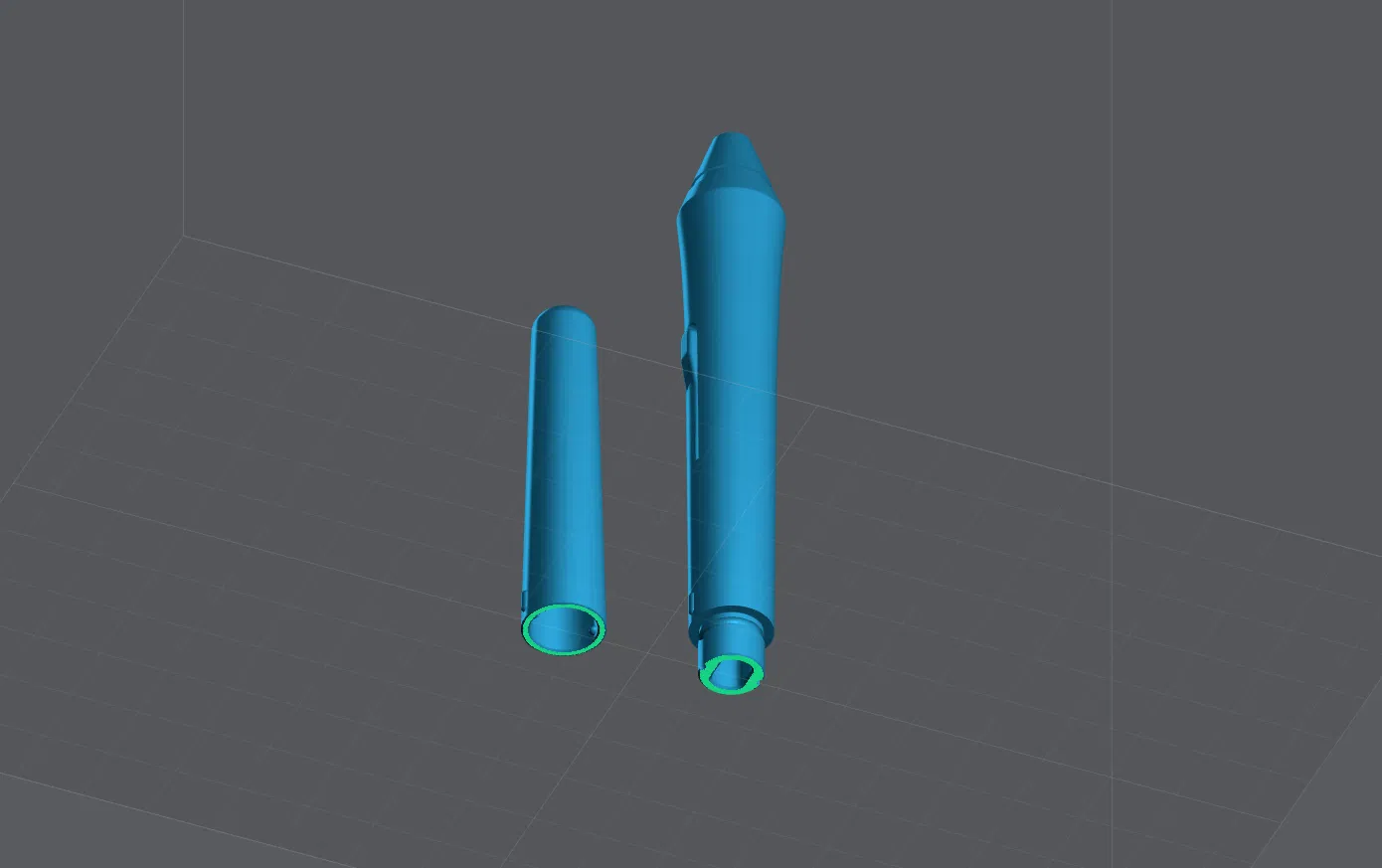

Cả hai phần nên đặt ở giữa bàn in như hình:

CẢNH BÁO!

• Đừng ép S-Pen vào bản in. Nó phải trượt vào nhẹ nhàng xuống tới đáy.
• Lúc rút S-Pen ra cũng gần như không cần dùng lực.
• Nếu bạn kéo quá mạnh phần nắp bấm (clicky cap) thì nó sẽ gãy.
• ( Nếu bị vậy, hãy đẩy từ đầu ngòi bút thay vì kéo từ phần clicker )
• Nếu fail bất kỳ ý nào ở trên: bỏ bản in đó, chỉnh lại scale, rồi thử lại.
• Nếu cố ép, nó sẽ kẹt và bạn có thể làm bể S-Pen!

Video demo cách fit đúng:

https://www.youtube.com/shorts/3D31L4ueHXk
