Vỏ eGPU ADT-Link UT3G - PSU ATX, GPU 280mm 2.5 slot

Đây là một bộ đế eGPU dựa trên board eGPU ADT-Link UT3G, cho phép bạn kết nối GPU desktop với bất kỳ thiết bị nào có cổng USB4 hoặc Thunderbolt. Rất hữu ích cho 3D scanning với laptop nhỏ gọn, chơi game, v.v… và giúp toàn bộ cụm lắp ráp đỡ “khó ở” hơn.

Đừng để ý chất lượng in, mình lẽ ra phải in chậm hơn. Mình khuyên dùng PETG.

BOM: 10x ốc M4 SHCS dài 8mm 8x đai ốc lục giác M4 ADT-Link UT3G 4x vít #6-32 UNC dài 10mm PSU ATX dài tối đa 160mm (khuyên dùng loại modular) GPU dài tối đa 280mm, dày 58mm (xấp xỉ 2.5 slots) và rộng 127mm — chiều rộng có thể lớn hơn nếu bạn có dạng adapter 90° cho đầu cấp nguồn PCI-E. Mình làm bộ này cho Asus RTX 2080 Dual OC.

Nếu bạn có GPU dài hơn, có thể cắt rời phần giữa rồi nối thêm để tăng chiều dài. Nếu GPU quá dày thì… chịu.

Assembly: In mỗi part 1 lần; supports chỉ cần cho phần nắp (lid) và phần thân giữa (middle case) nếu bạn đặt hướng in đúng.

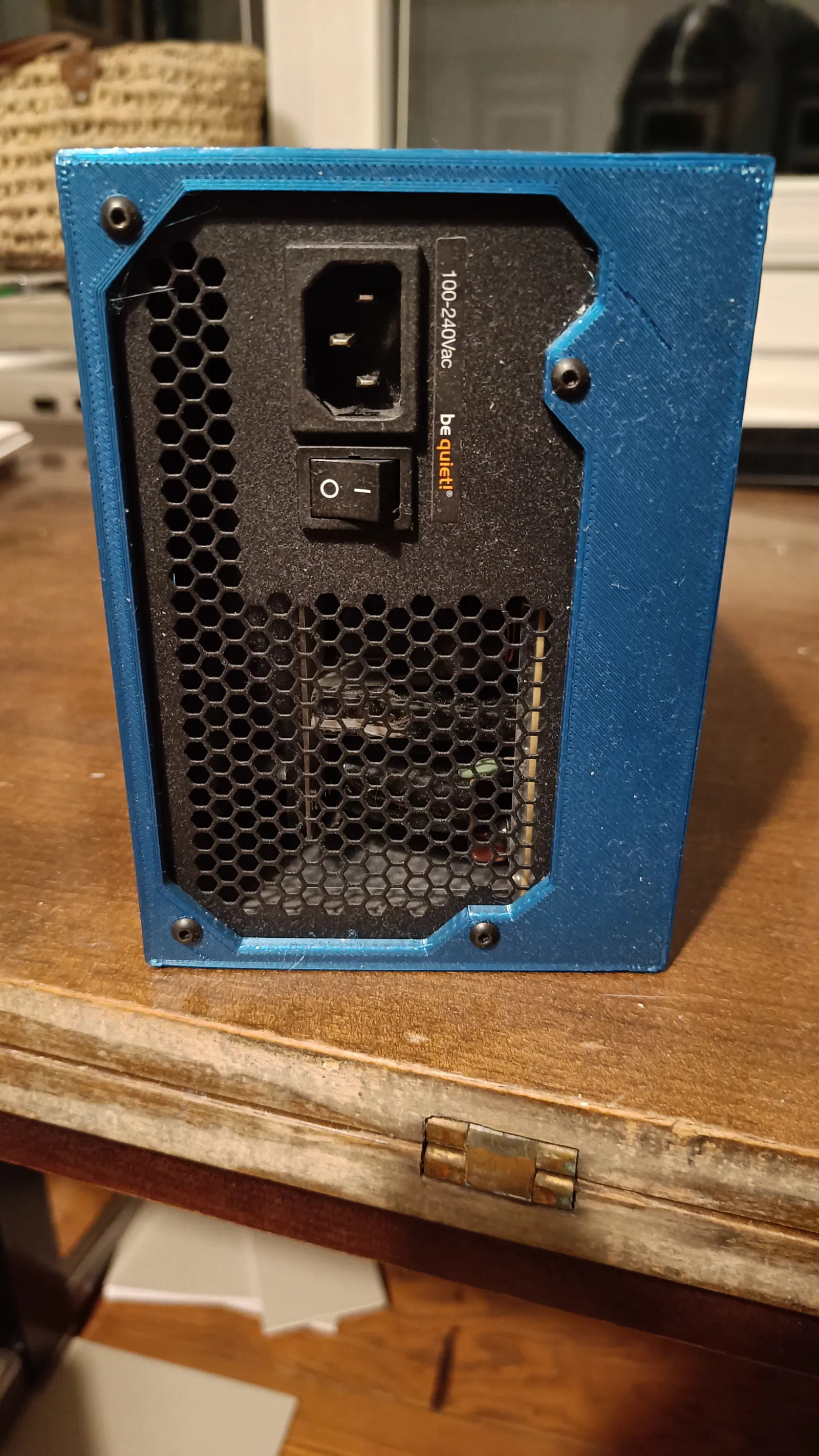

Trượt PSU vào vỏ của nó từ phía giữa, rồi đẩy sang bên để có thể bắt cố định bằng vít #6-32 UNC. Gắn tất cả dây cần thiết vào PSU.

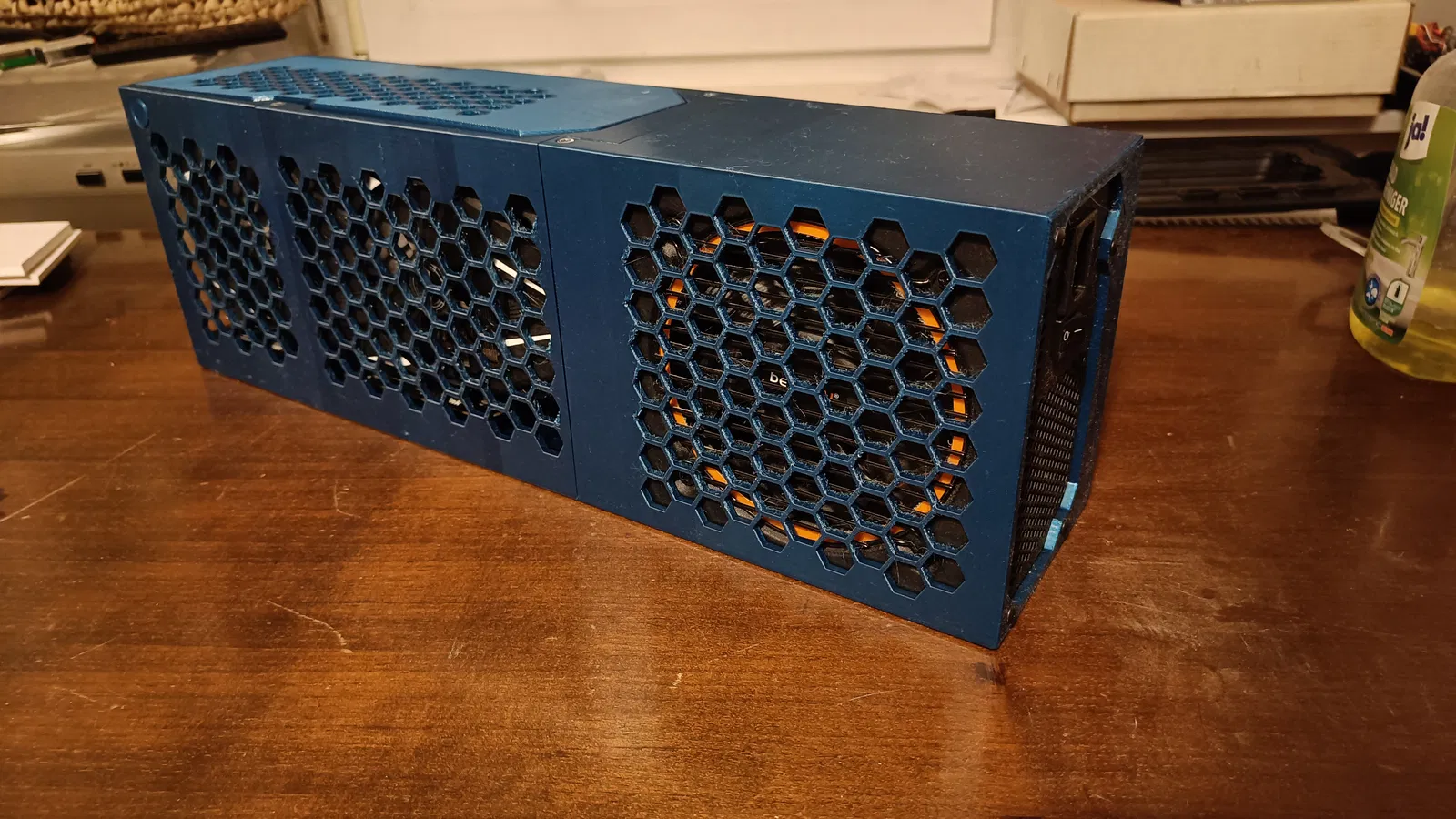

Bắt phần đầu GPU, phần đầu PSU và phần giữa lại với nhau bằng ốc M4 SHCS và đai ốc. Đầu ốc nằm phía ngoài. Nhớ để quạt PSU và quạt GPU cùng hướng.

Cắm board UT3G vào PSU. Gắn UT3G-Board bằng bộ vít và đai ốc đi kèm theo “chân” của nó. Chỉ gắn board, không gắn spacer mà bình thường nó hay đặt lên.

Gắn GPU lên UT3G. Bắt cố định bằng 2x ốc SHCS. Ốc sẽ tự ren vào nhựa.

Cắm dây từ PSU vào GPU.

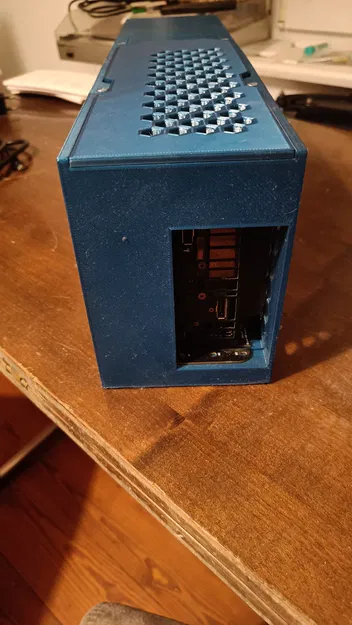

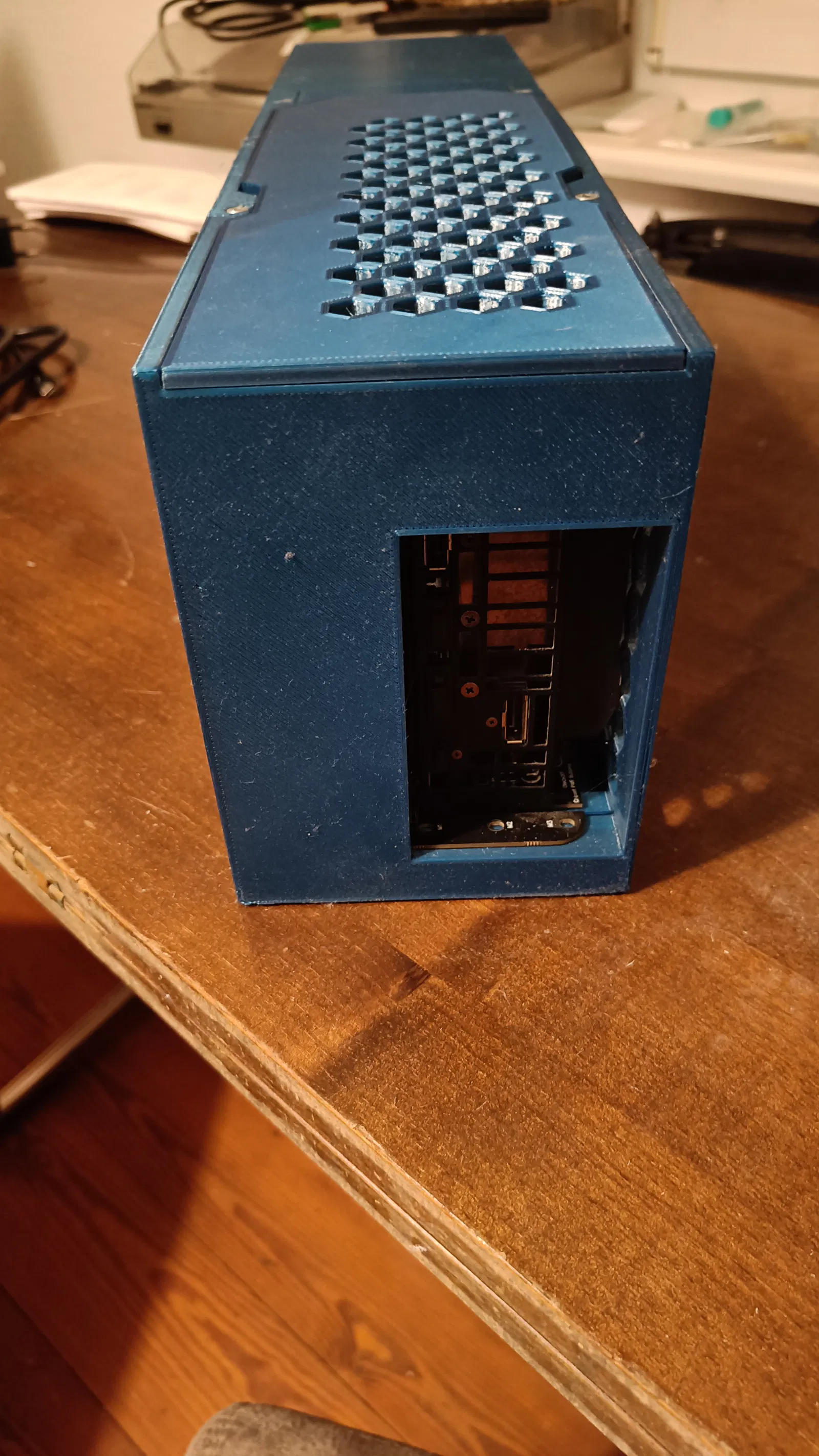

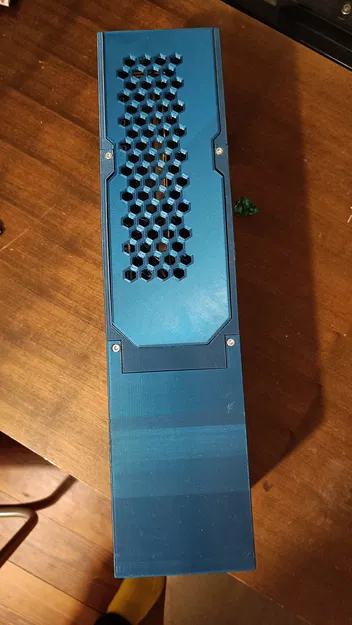

Đậy nắp lên, rồi trượt nắp về phía đầu PSU cho tới khi bạn có thể đẩy ốc xuyên qua phía đầu GPU để khóa nắp. Bạn có thể cố định thêm ốc này (nếu cần) bằng cái clip.

Ở phía đối diện với mặt có quạt, bạn sẽ thấy một khe lớn hơn nằm trong một dãy lỗ nhỏ. Bạn có thể luồn dây USB4/Thunderbolt qua khe này vào UT3G-board.

Mình khuyên dùng PETG.
