Hộp STC1000 với ổ cắm BS1363 kiểu Anh

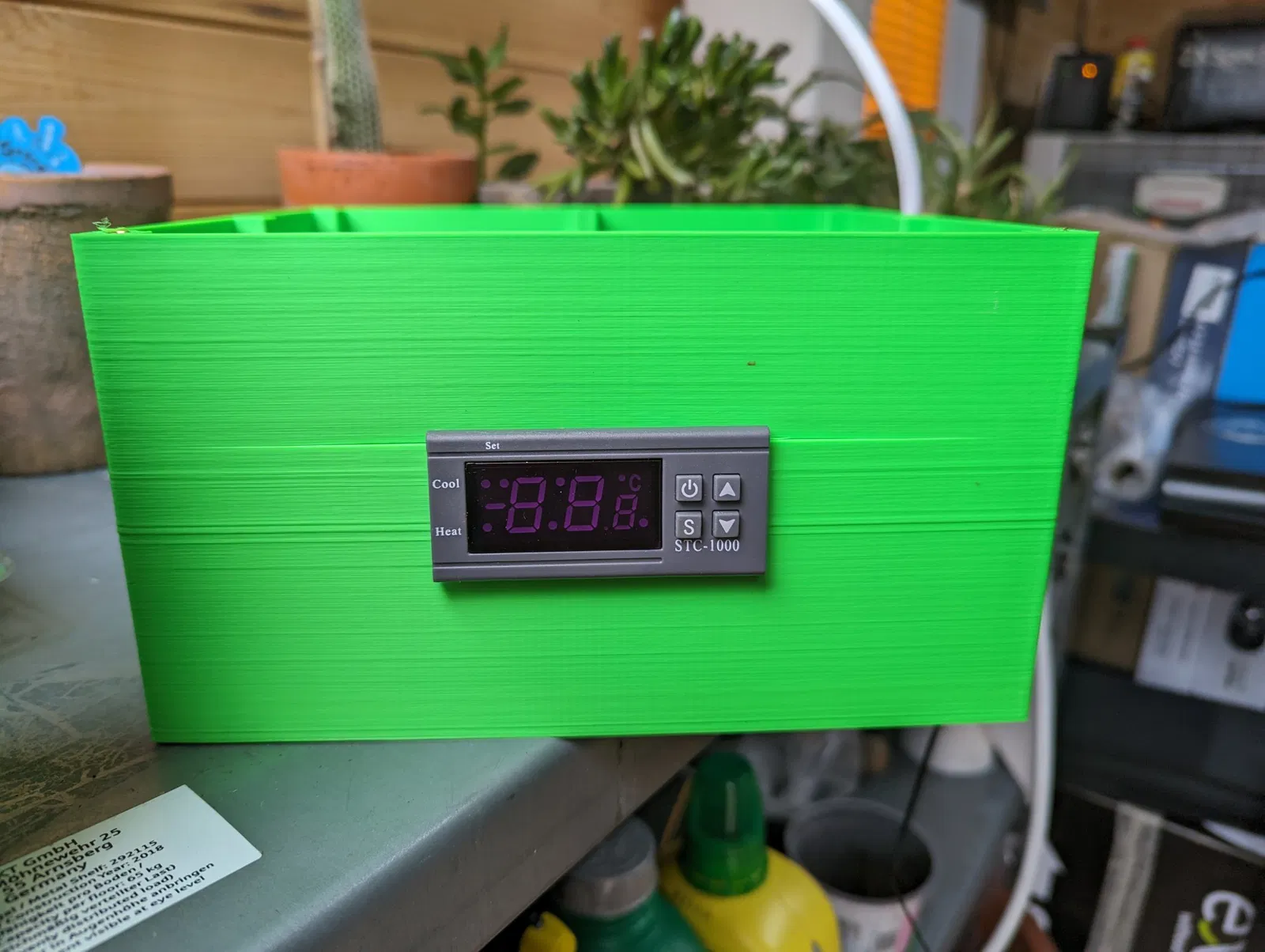

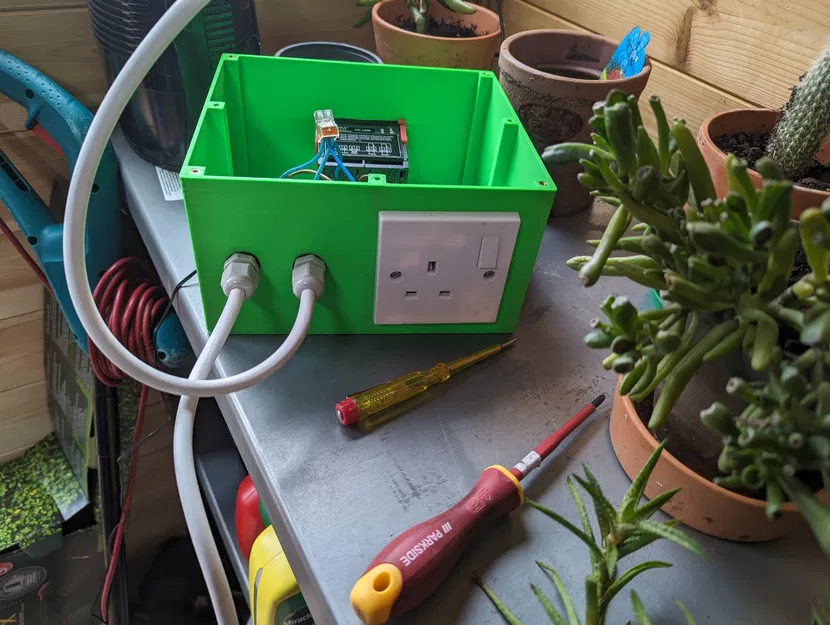

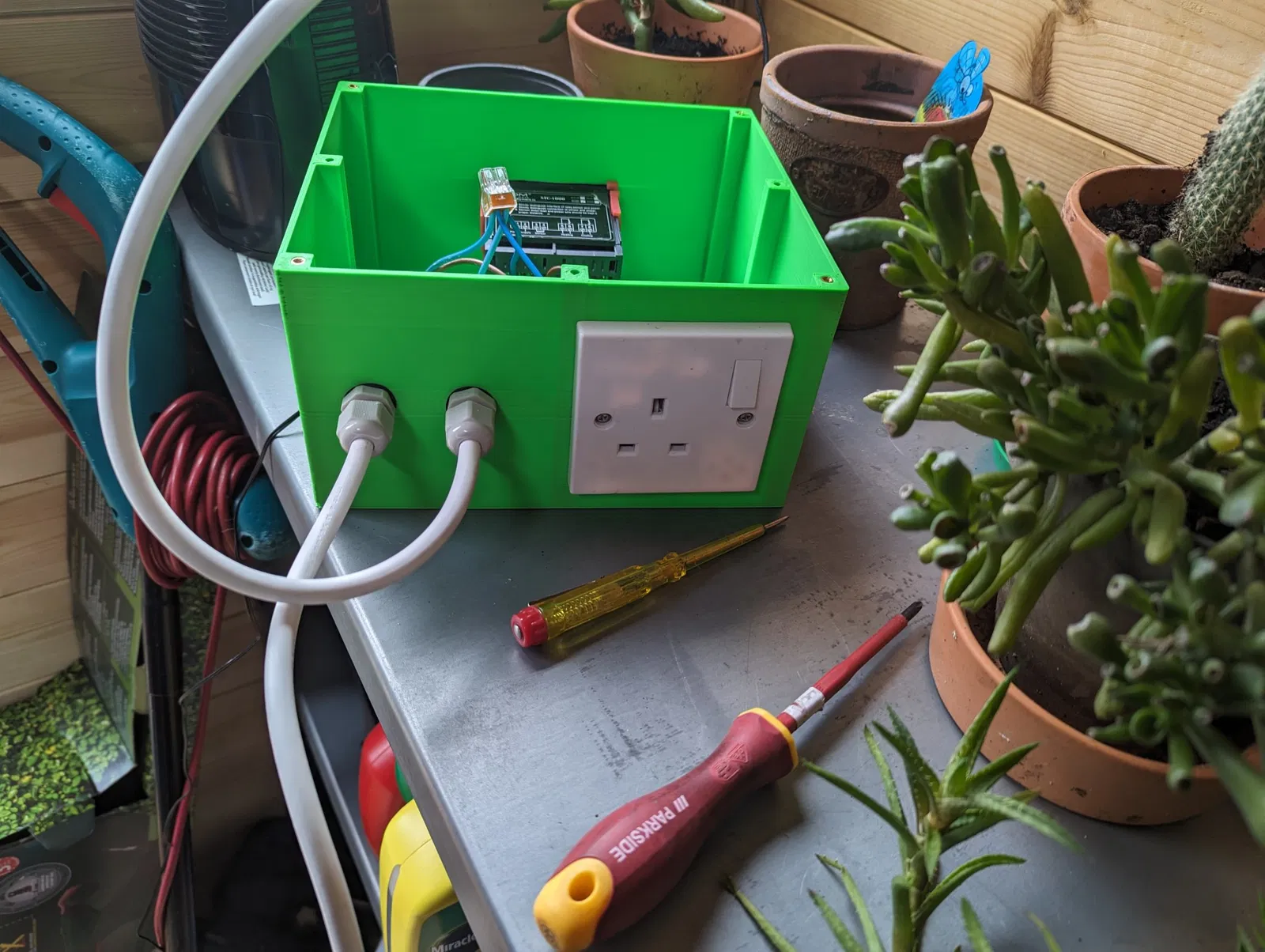

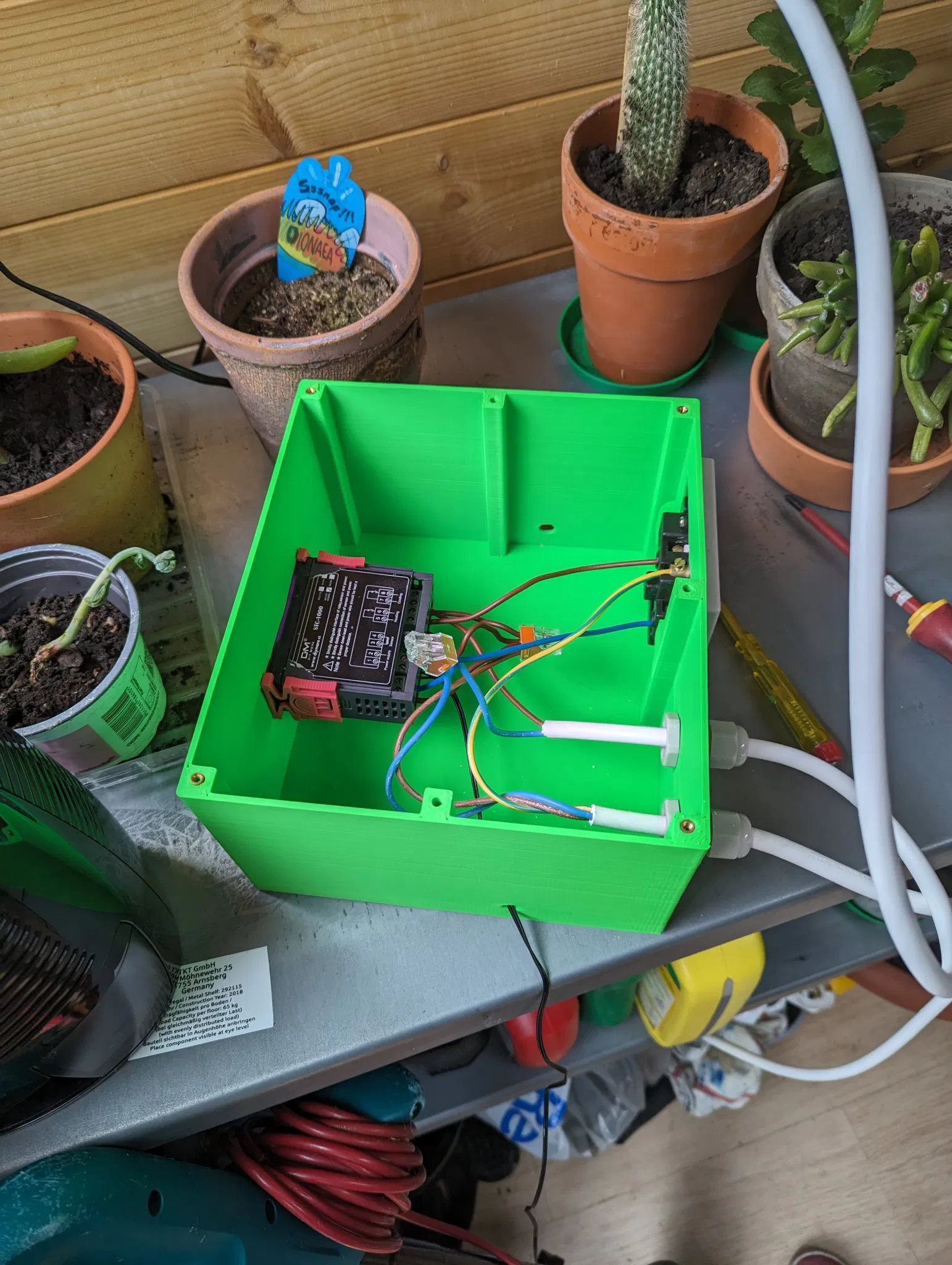

Đây là một hộp cho bộ điều chỉnh nhiệt độ STC1000 (như cái này), đủ lớn để chứa một ổ cắm BS1363 1-gang của Anh/Ireland (như cái này). Ngoài ra, nó còn có 2 lỗ cho cáp M16.

Bạn sẽ cần một vài chỗ gắn ren M3x6 cho cả phần nắp và phần ổ cắm, cũng như một số bu-lông M3. Thông thường, ổ cắm BS1363 sử dụng bu-lông M3.5 để vặn vào hộp lắp đặt nhưng tôi không có bu-lông M3.5 hay chỗ gắn ren, vì vậy tôi phải sử dụng M3; chúng sẽ đủ để giữ ổ cắm an toàn trong hộp.

Kích thước của hộp là 215mm x 190mm x 120mm, vì vậy nó nên vừa với hầu hết các máy in tiêu chuẩn.

Tôi đã mô hình hóa điều này trong Onshape, hãy thoải mái sao chép/chỉnh sửa theo ý thích của bạn. Tôi cũng đã thêm các tệp .sldprt, .iges và .step để bạn có thể sử dụng chương trình CAD yêu thích của mình để chỉnh sửa.

Danh sách vật liệu cần thiết:

• 9x chỗ gắn ren M3x4
• 9x bu-lông M3 (chiều dài không quan trọng lắm, tất cả các lỗ đều là lỗ xuyên)
• 2x cáp M16
• 1x bộ điều chỉnh nhiệt độ STC1000
• 1x ổ cắm 1-gang BS1363

Đây là thiết kế CAD chính thức đầu tiên của tôi, mọi thứ khác tôi đã thiết kế cho đến nay đều được thực hiện trong Tinkercad. Mọi phản hồi hoặc gợi ý đều rất được hoan nghênh.
