Hộp Outlet Di Động 2 Gang - Bản TPU

Hình có gắn strain relief sẽ cập nhật sớm. Hiện tại mình hình như hết hình rồi.

Cảnh báo an toàn: dự án này có liên quan tới điện. Vui lòng đảm bảo bạn biết cách làm an toàn trước khi thử. Cũng lưu ý về tính dễ cháy/độc tính của vật liệu in 3D mà bạn dùng để làm các loại hộp/vỏ enclosure này. Nếu được thì lý tưởng nhất là tất cả đều dùng vật liệu tự tắt cháy chuẩn V0.

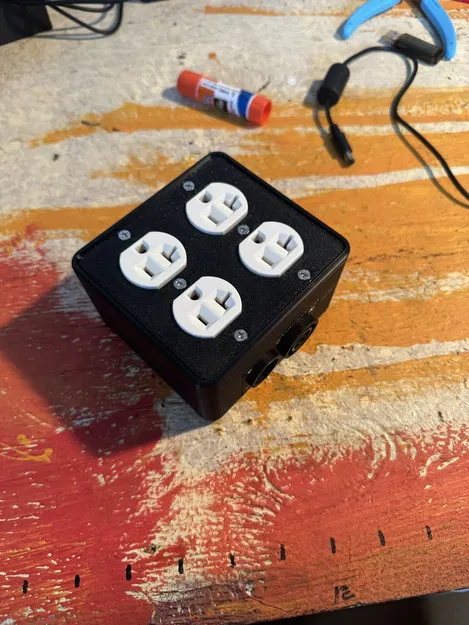

Đây là phiên bản thứ 3 của mẫu hộp outlet di động của mình. Lúc đầu mình cố làm giống một số sản phẩm thương mại hay dùng trong ngành live event, nhưng sau khi nhận góp ý từ bạn bè trong nghề thì mình chuyển qua thiết kế kiểu “quad box” tiêu chuẩn hơn. Bản trước dự tính in bằng PETG/ABS/ASA, nhưng mấy vật liệu đó lại giòn quá. Rớt xuống sàn là hay bị bể vỡ góc.

Bản chỉnh sửa này điều lại độ dày một số vách để hợp với TPU hơn. Nên in bằng TPU loại cứng — mức tối thiểu mình đã in ổn là 95A, nhưng mình thích kết quả từ TPU 64D của Sainsmart hơn. Mình cũng đang tính thử vài loại cứng hơn nữa trong thời gian tới. TPU càng cứng thì càng cần ít perimeters để giữ độ cứng, nên chi phí và thời gian in sẽ giảm. Phần face plate vẫn nên in bằng PETG/ABS/ASA.

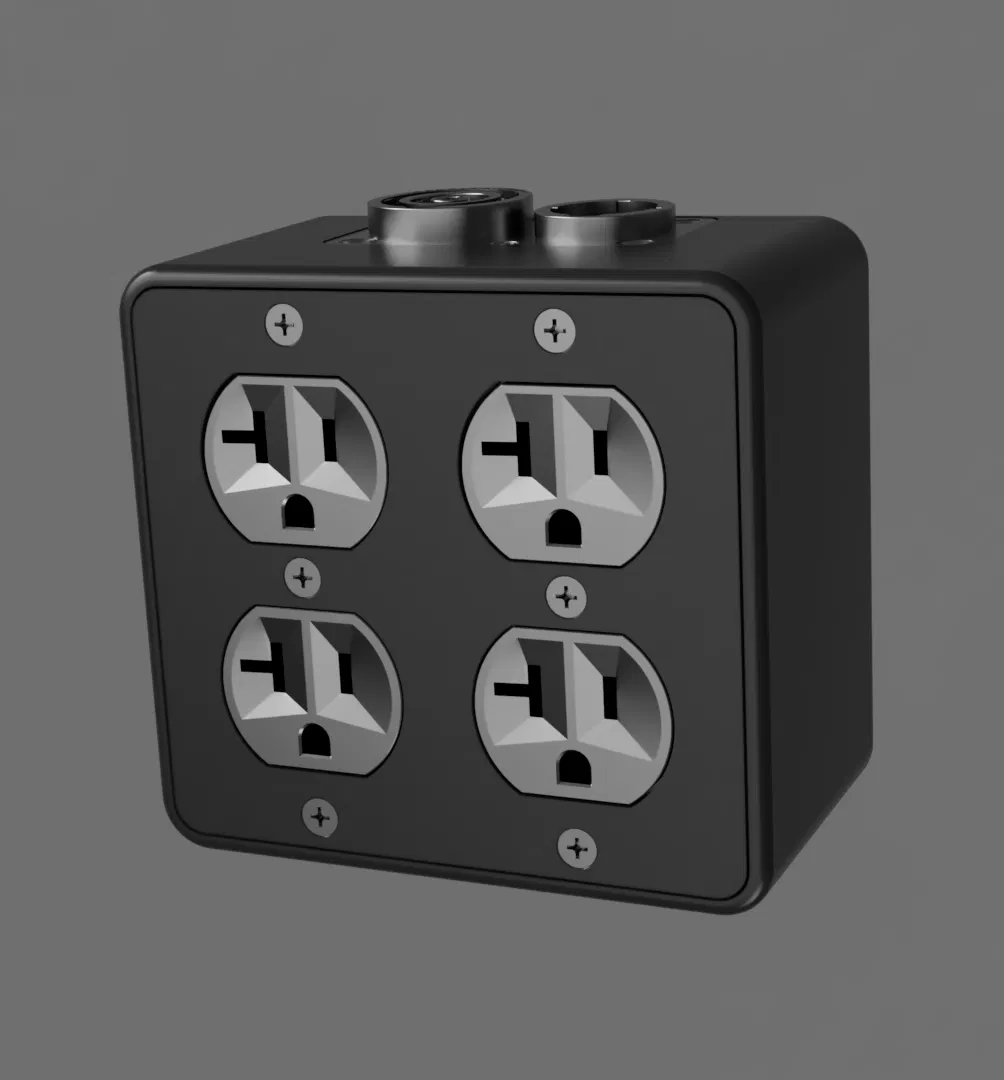

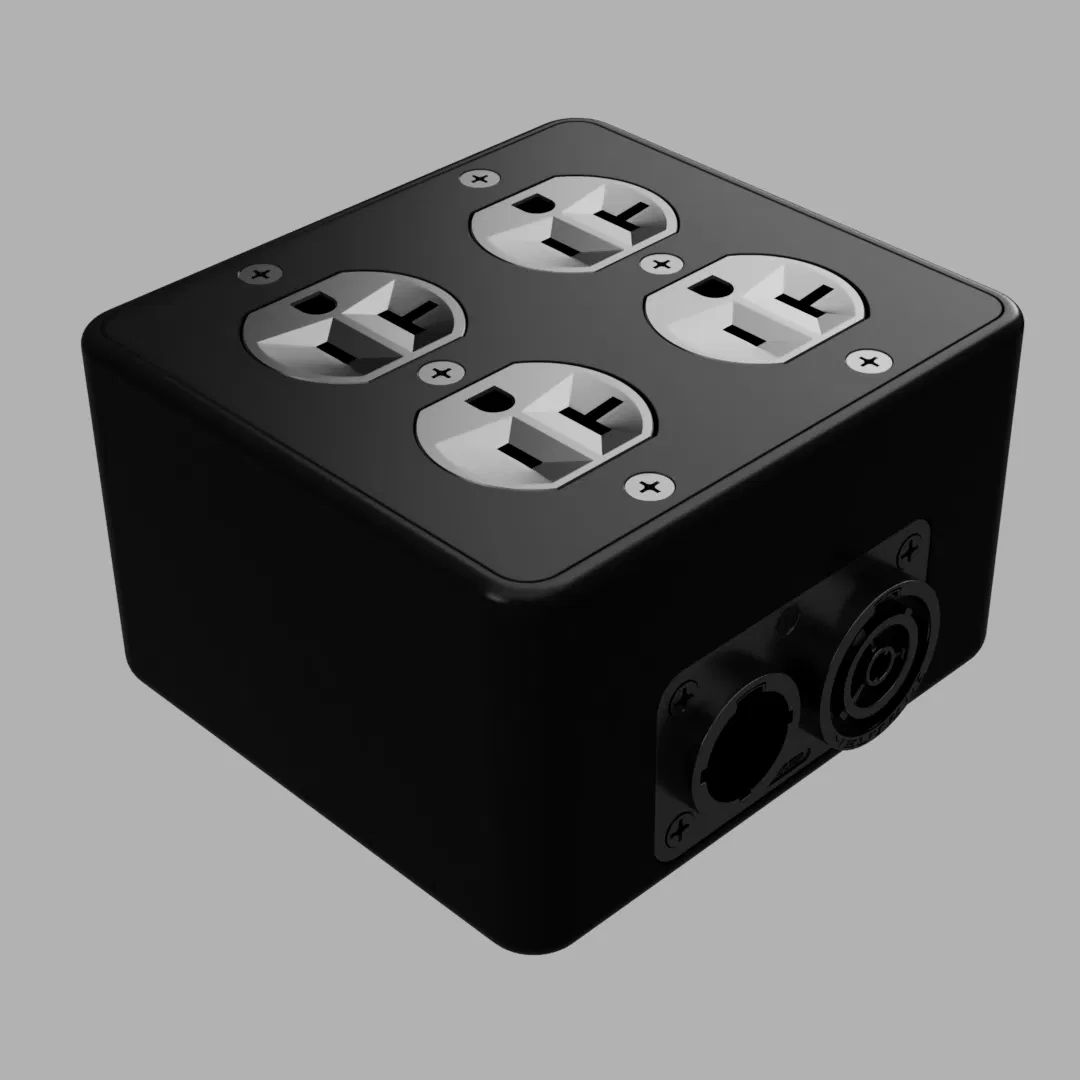

Có 2 tuỳ chọn: một bản dùng strain relief 3/4" NPT, và một bản dùng Neutrik/Seetronic True1 Appliance Connector. Nếu có nhu cầu mình có thể quay lại thêm tuỳ chọn PowerCON hoặc True1 đơn. EDIT: mấy file này giờ đã có sẵn: PowerCON passthrough, True1 passthrough, và single D Series. Mình cũng thêm file STEP không có lỗ để bạn tự khoét theo loại inlet/outlet connector bạn muốn.

Mình cũng được nhờ làm bản single gang, hiện có dưới dạng file STEP. Mình chưa làm thêm nhiều biến thể vì loại này đi dây rất khó — gần như không đủ chỗ để đấu nối cho thoải mái. Nhưng vẫn có sẵn nếu ai đó thấy hữu ích.

Linh kiện cần có:

Duplex Receptacle (Outlet): Home Depot
Ốc gắn outlet (trên/dưới): McMaster
Ốc gắn outlet (giữa): McMaster
Ốc gắn True1: McMaster
Strain Relief: Mouser ()
HOẶC
True1 Appliance Connector: Mouser (Neutrik) hoặc Thomann (Seetronic) hoặc Alibaba

Khuyến nghị:

Mấy món này in nhanh hơn và cứng chắc hơn nhiều với nozzle 0.6mm, nhưng nozzle 0.4mm vẫn làm được.

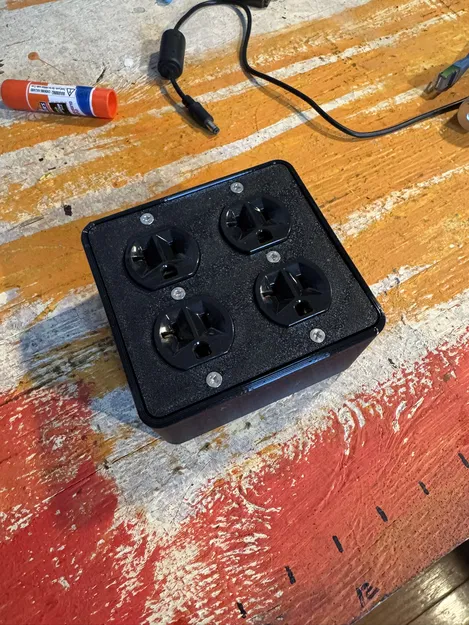

Face plate nên in đặc hoàn toàn để bền nhất. Mình tăng số lớp top/bottom cho tới khi nó đặc hẳn, thay vì tăng infill. Mình cũng in face plate với phần countersink của ốc hướng xuống mặt bàn in. Cách này cho bề mặt phía trước nhìn đẹp (nhất là khi in trên textured print bed).

Khi in TPU mềm hơn, bạn sẽ cần 5+ perimeters để hộp đủ cứng và giữ form. TPU càng cứng thì càng cần ít walls.

Bản 3/4 NPT có vẻ không cần support. Overhang ở phần ren không phải xuất sắc, nhưng đủ để strain relief vặn vào và bám chắc. Thiết kế vốn dĩ là fit hơi chặt.

Bản dùng appliance connector thì nên có supports. Mình từng in không cần support rồi, nhưng nhìn không sạch đẹp bằng và lắp ráp cũng khó hơn.
