Ngăn Kéo Đôi Ender 3 Pro – Khay Chia Tuỳ Biến (Bản Cập Nhật)

Ngăn kéo tuỳ biến cho Ender 3 Pro

Tổng quan

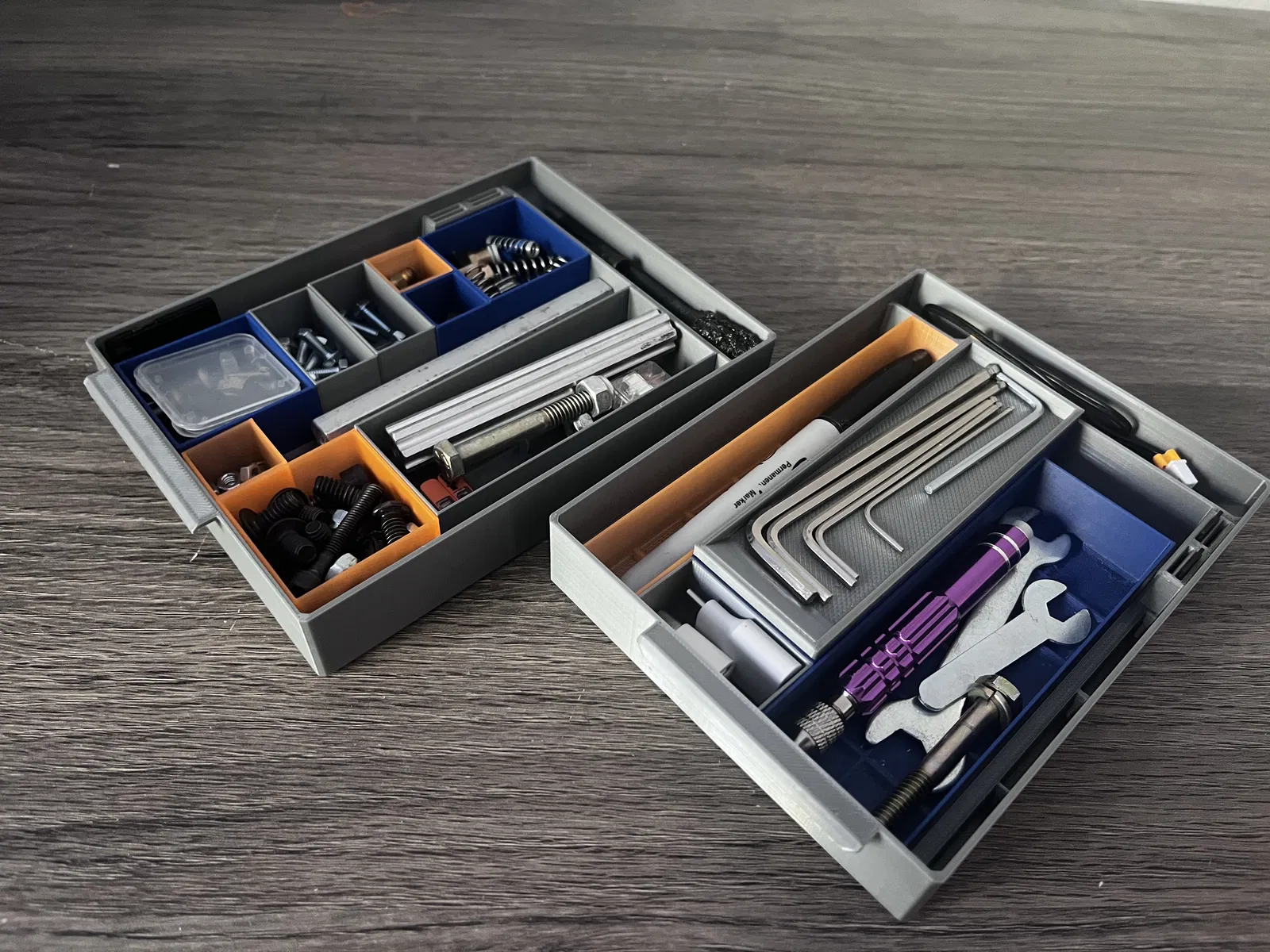

• Đây là bộ ngăn kéo có hệ thống hộp chia ngăn (assortment box system) cho phép tuỳ biến bố cục. Bạn có thể đổi layout bằng cách hoán đổi các khay/hộp bên trong, thay vì bị “tường ngăn” cố định và muốn đổi là phải in lại nguyên cái ngăn kéo.
• Đây là hệ lưới modular gồm các hộp chứa có thể ghép lại thành nhiều kích thước khác nhau. Kích thước nền là 1x1 (20mm x 20mm) và có nhiều tổ hợp: 1x1, 1x2, 2x2, 3x4, v.v.

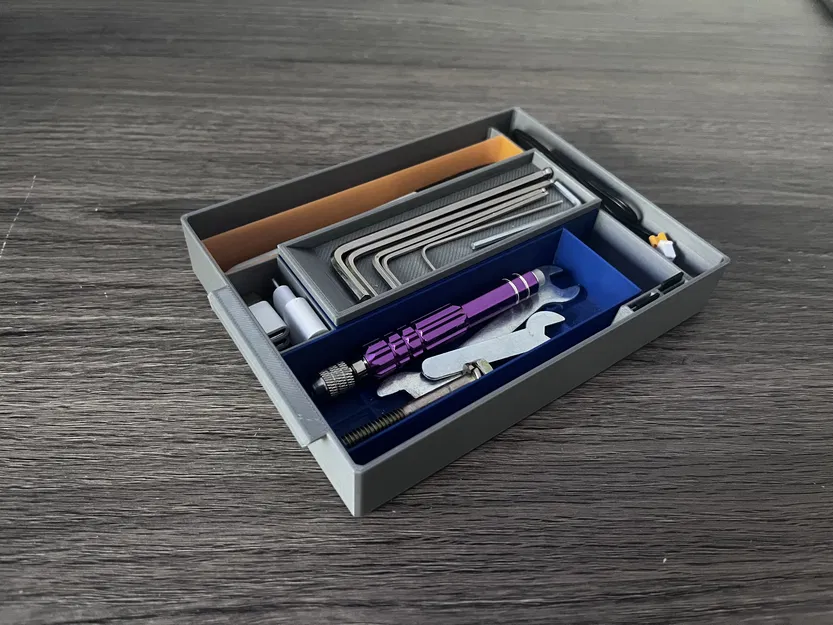

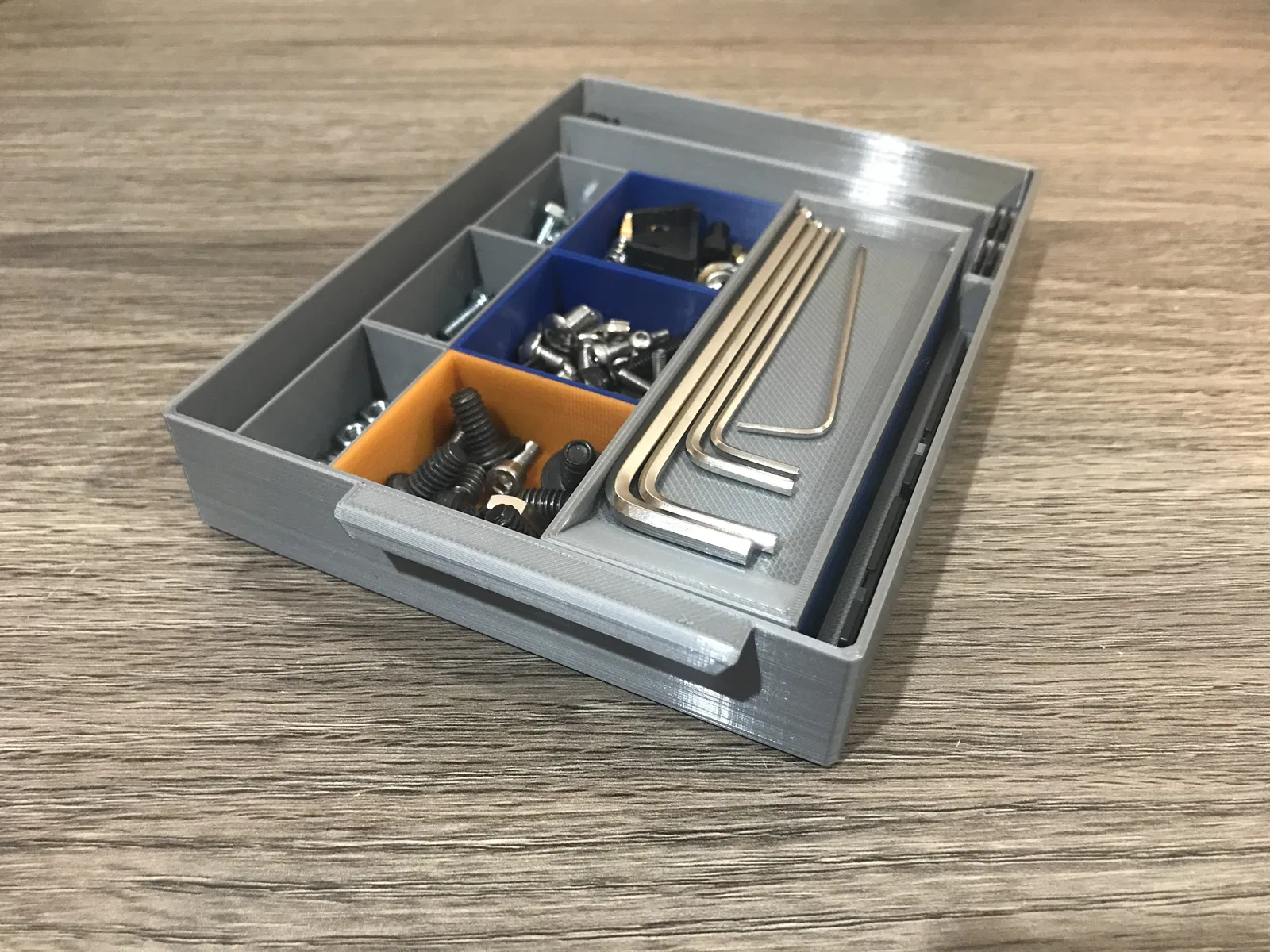

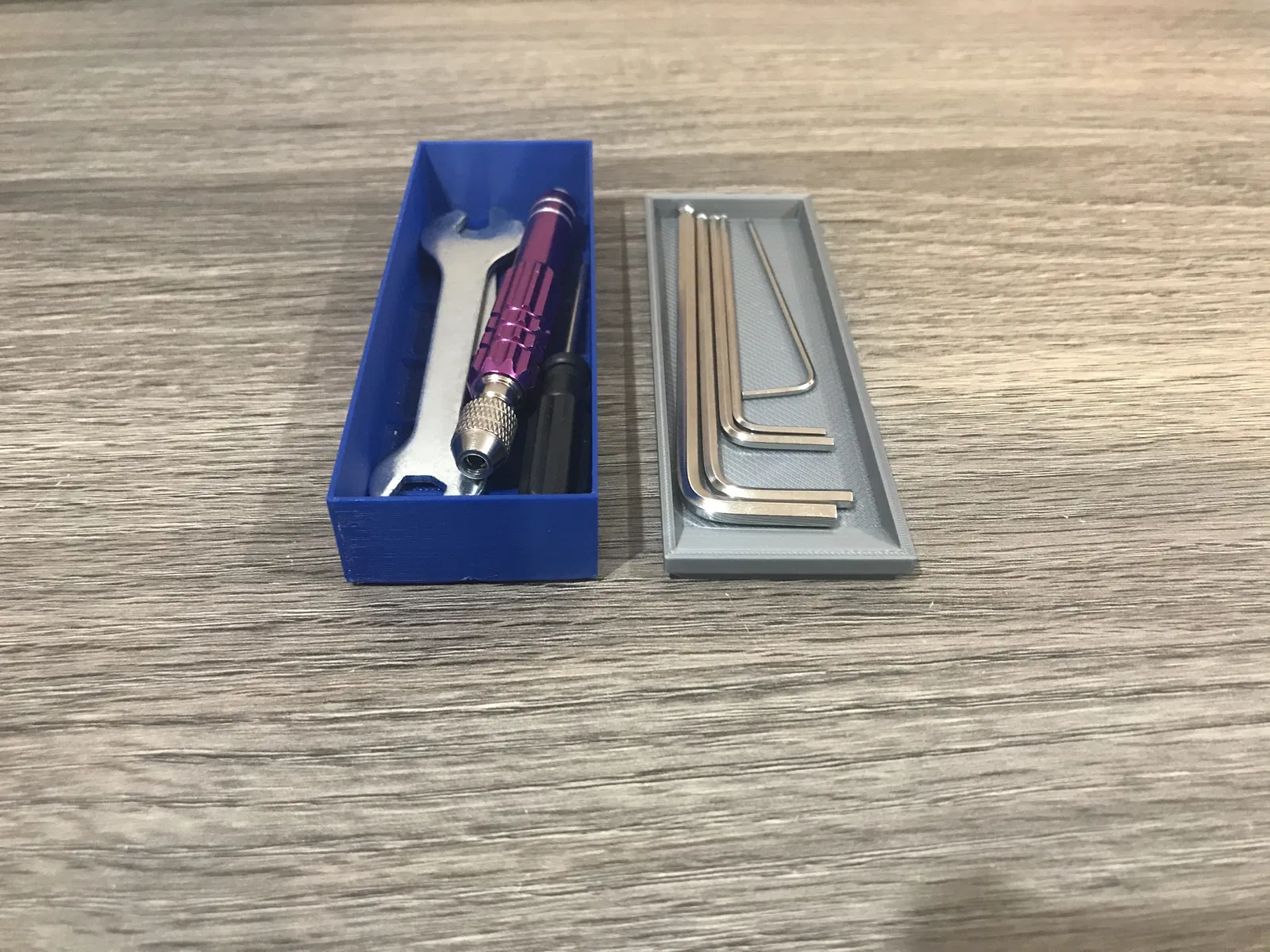

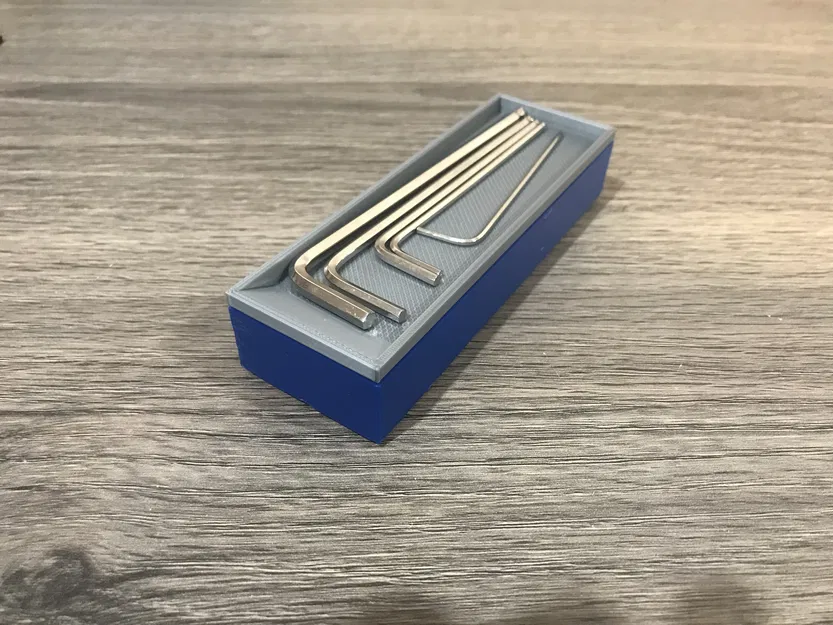

• Có một chi tiết tên “Allen Key Lid” đặt lên trên hộp 2x6 để để bộ lục giác (Allen keys) đi kèm máy in ở vị trí dễ lấy. (Chi tiết này chỉ vừa nếu đặt trong ngăn kéo dưới.)

Cập nhật! (trễ quá trễ)

• Giờ đã có tay nắm không cần support!
  • Tìm file ngăn kéo trong thư mục drawer, tên có kèm “ - Supportless ”.

Thông tin in (Printing Information)

• Nozzle - 0.4 hoặc 0.6
• Quality - Low

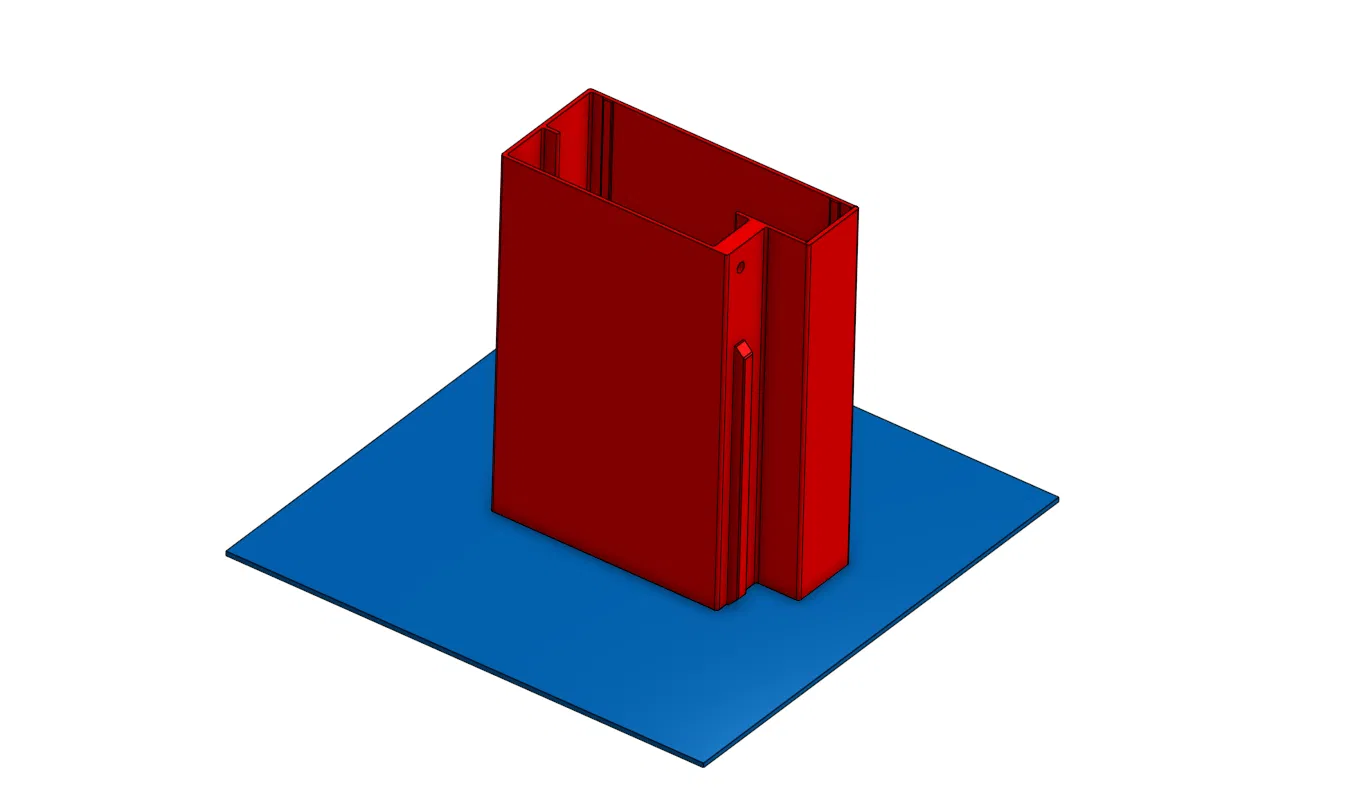

• Orientation - In theo đúng như hình bên dưới. Miệng mở của ngăn kéo hướng lên trên, phần lưng chạm mặt build plate. Cách này giúp máy không phải tạo support hoặc bridging.
•

Thông tin quan trọng khi lắp đặt

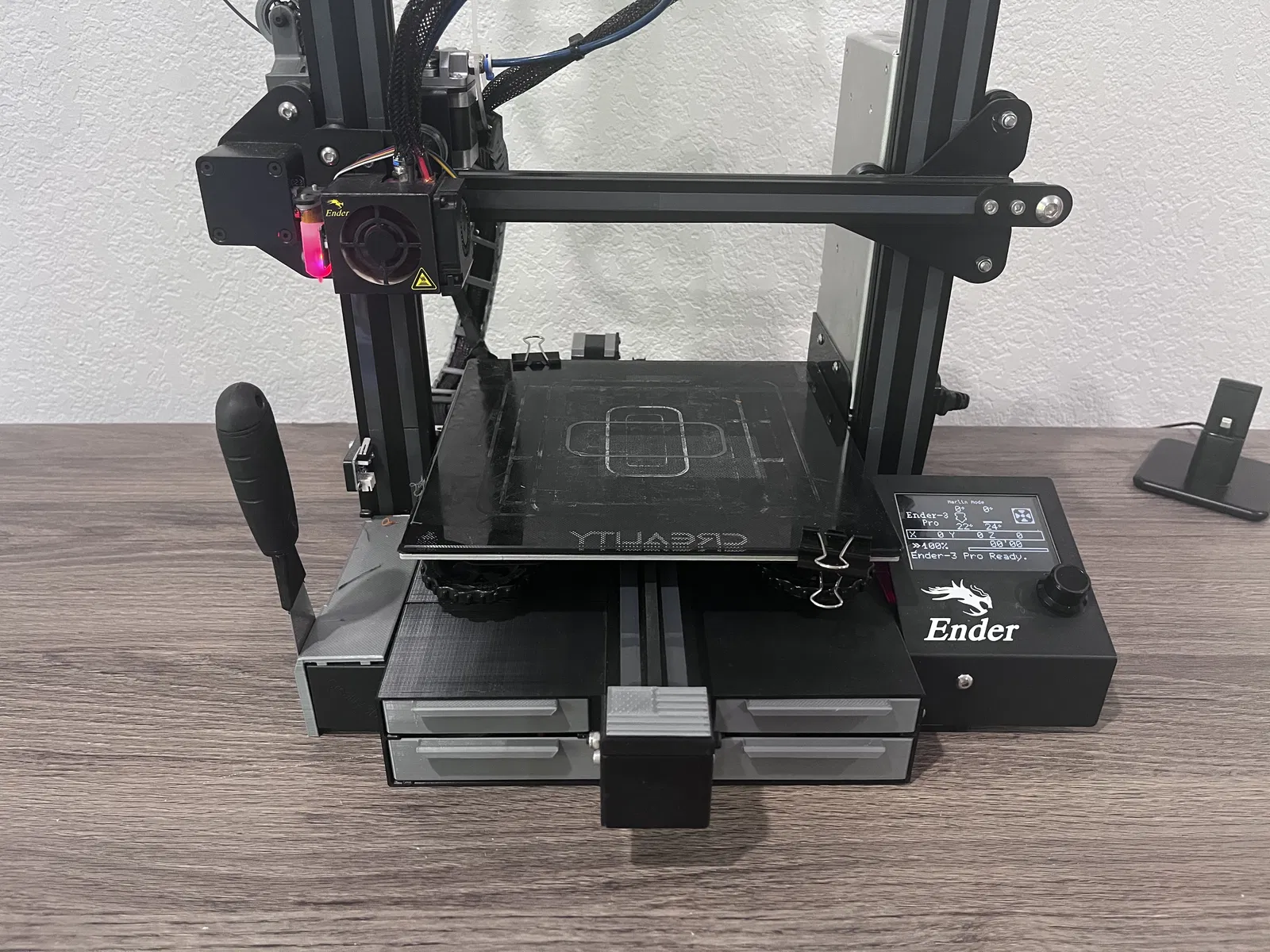

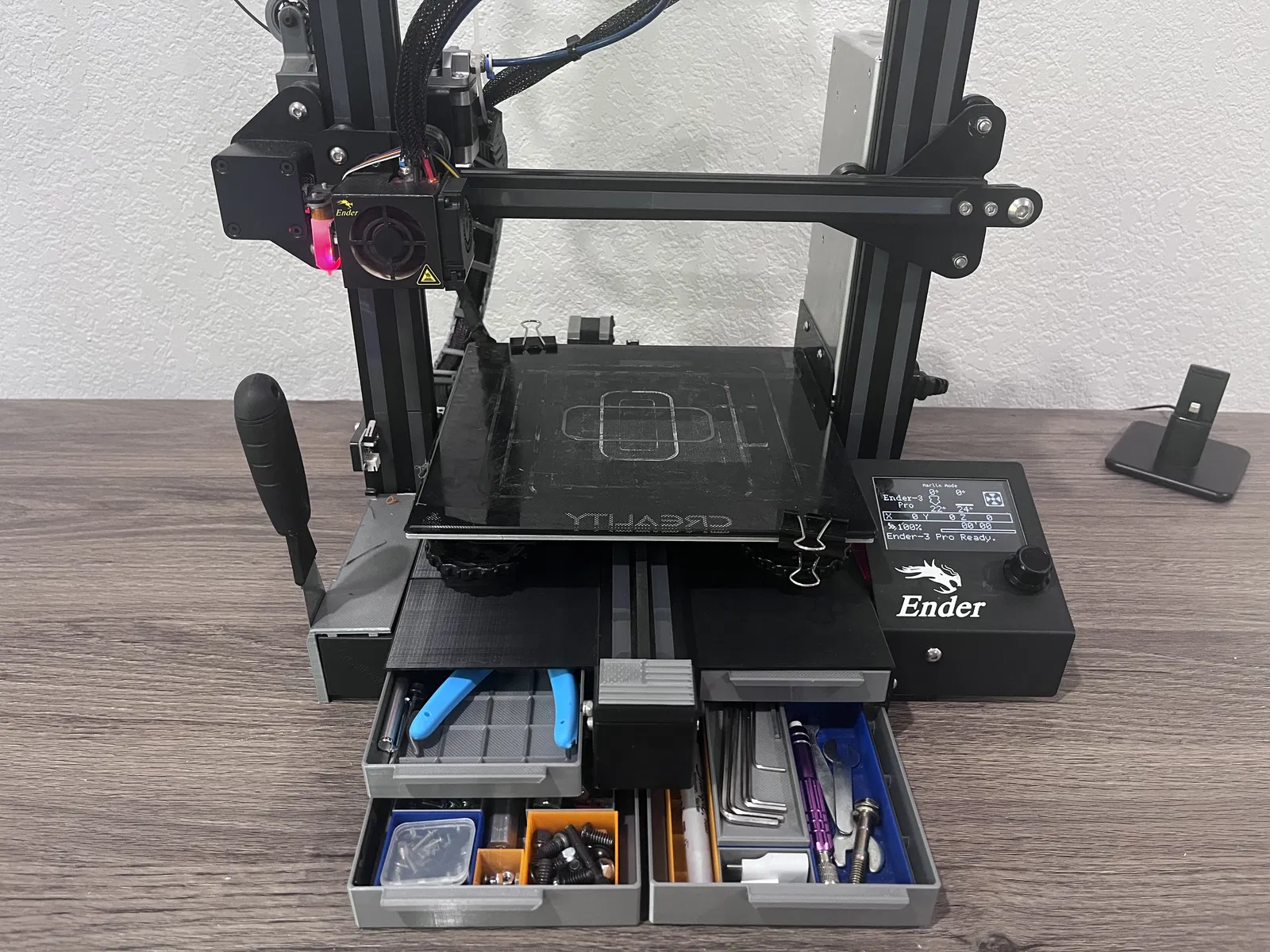

• Nếu bạn đã dời cụm electronics sang vị trí khác làm trống khu vực phía trước bên trái, sẽ có phiên bản ngăn kéo cho bên trái để bạn tăng gấp đôi không gian ngăn kéo! (Như trong ảnh ví dụ máy của mình)
• Ở phía trước vỏ ngăn kéo có một lỗ để bắt vít và T-nut. Mục đích là để vỏ ngăn kéo không bị trượt tới lui. Thiết kế vừa với T-nut và bu-lông đi kèm máy in.

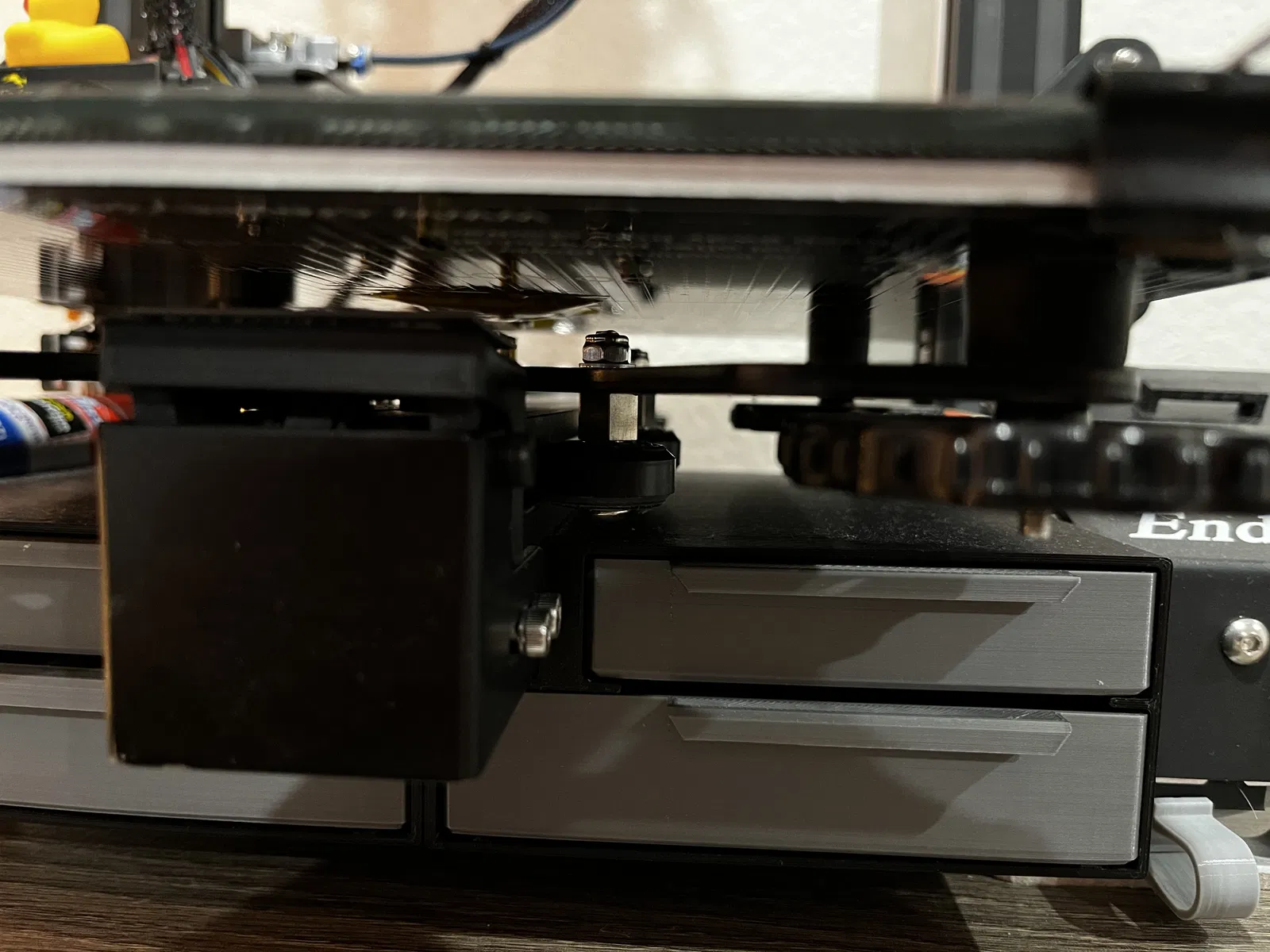

• Đảm bảo các bu-lông giữ bed với bánh xe lăn phía dưới có đầu bu-lông quay xuống dưới và con tán ở phía trên. Như vậy sẽ đủ khoảng hở để bed chạy qua mà không cạ vào ngăn kéo. (Ảnh minh hoạ phần này nằm trong mục Photos.)

Ngăn kéo

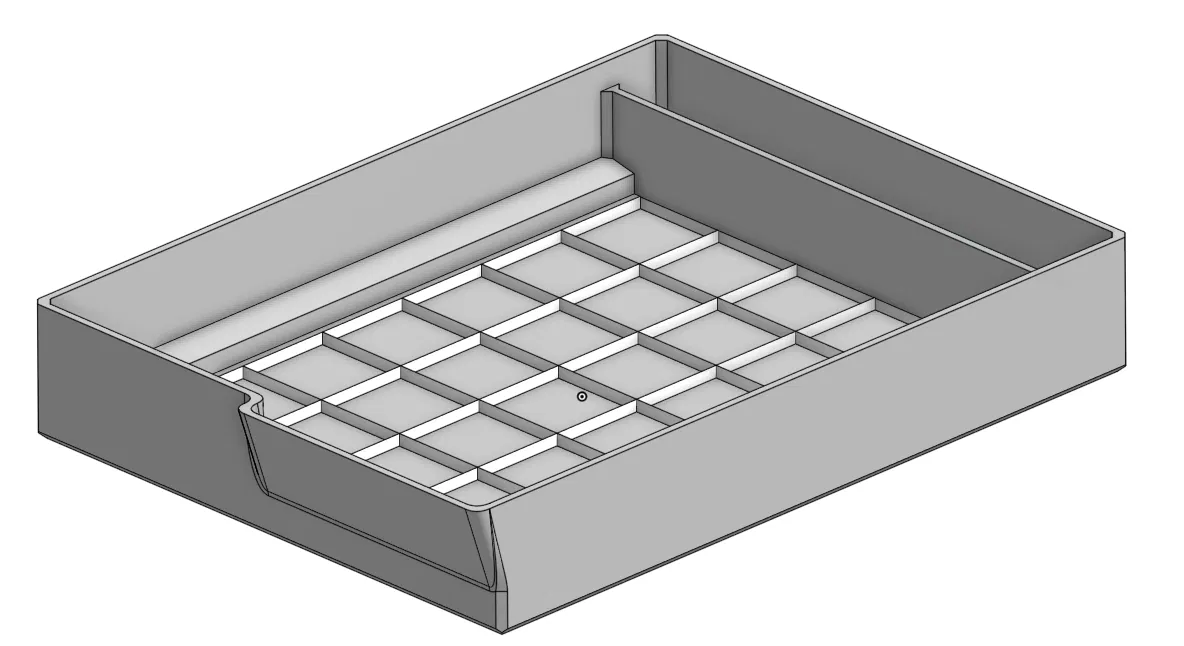

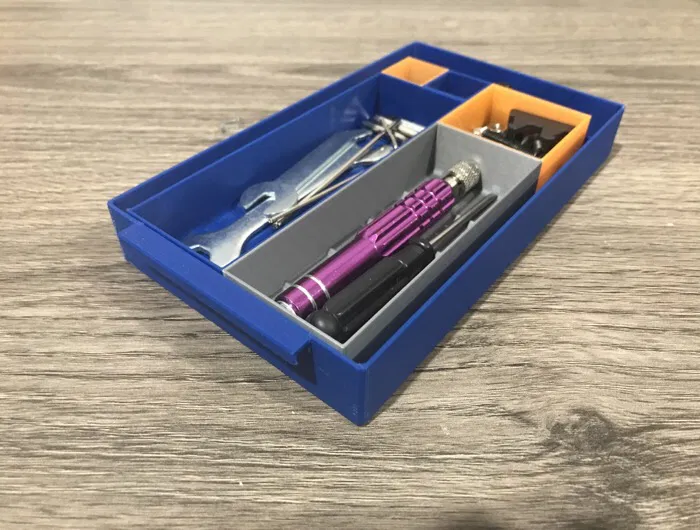

• Ngăn trên (Top Drawer) có hệ lưới tối đa 4x7

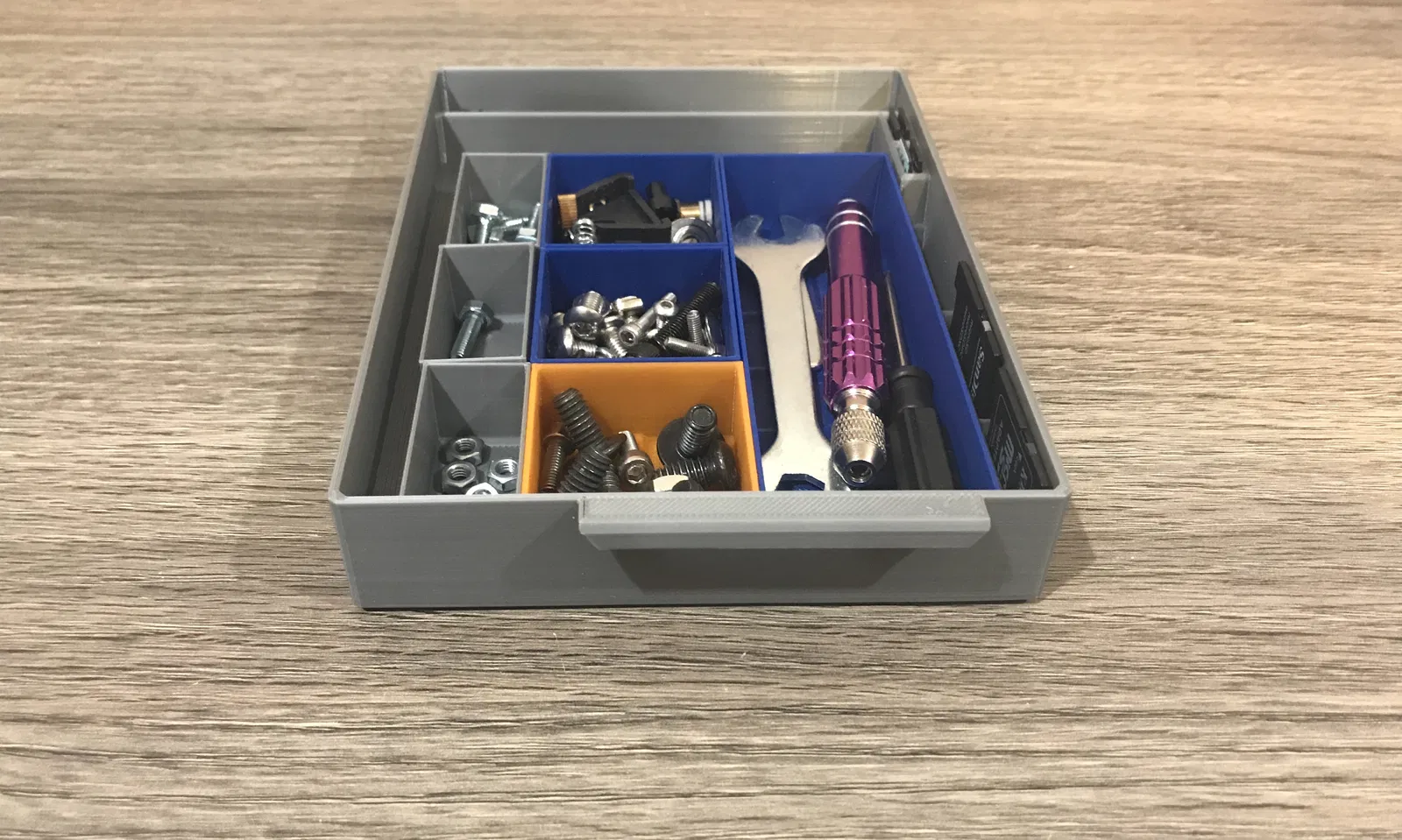

• Ngăn dưới (Bottom Drawer) có hệ lưới tối đa 5x7
  • Ngăn dưới có khay giữ thẻ SD. (3 khe thẻ SD chuẩn và 4 khe thẻ Micro SD)
• Ngoài ra, cả hai ngăn đều có một hộc nhỏ phía sau để đồ linh tinh mỏng và nhỏ.

Quy ước tên file / chi tiết (Parts/Naming Scheme)

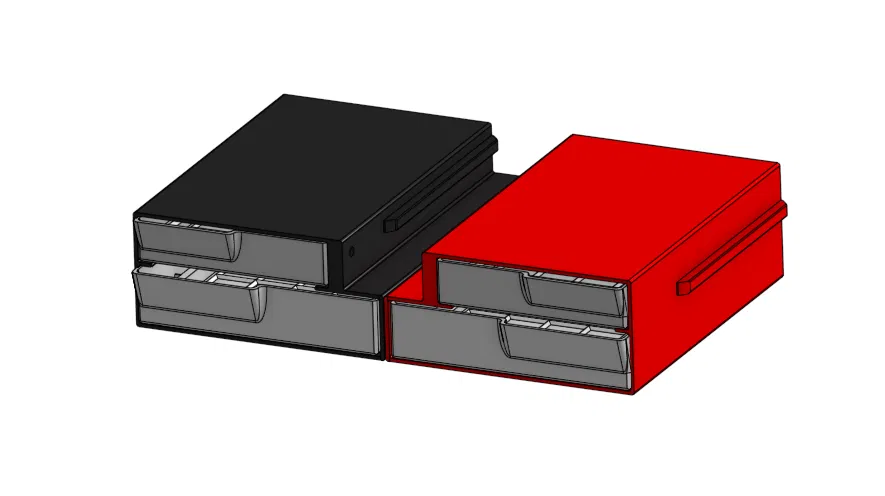

• Left / Right Case - Phần vỏ (case) để lắp và giữ các ngăn kéo
• Upper / Lower Drawer - Ngăn kéo cho khe trên nhỏ hoặc khe dưới lớn
• Left / Right Drawer - Ngăn kéo dành cho case trái hoặc case phải. Đây là lựa chọn về thẩm mỹ để tay nắm đối xứng (mirrored). Bản Left và Right cùng kích thước và lắp bên nào cũng được.
• # x # - Hộp modular; con số tương ứng với số ô (tile) theo chiều rộng và chiều dài của hộp

Giải thích thêm

Phần “cánh” thừa phía sau và các vách là do còn dư không gian khi cố gắng nhét một hệ lưới vào đúng kích thước cố định của ngăn kéo. Nếu làm nhỏ lại để chia lưới đều (và tận dụng hết phần dư đó) thì kích thước nền lại quá nhỏ, không thực dụng; bắt buộc phải tăng kích thước hộp lên, dẫn tới tổng không gian hữu dụng bị ít đi. Còn nếu làm lớn hơn thì lại lớn quá, tới mức in một vách ngăn cố định cho rồi.

Chúc vui

Nếu bạn muốn thấy thay đổi gì hoặc có đề xuất, cứ để lại bình luận để mình cải thiện hệ ngăn kéo này!

Credits

-Remixed từ Ender 3 Pro dual double sided drawer của Chodec
-https://www.thingiverse.com/thing:4716580

Dùng cùng kích thước ngăn kéo và cùng vỏ ngăn kéo (drawer case).
