Bộ so sánh bước ren Lead Screw (Lead Screw Pitch Comparator)

Đây là một tấm đế (baseplate) có một phần nhô lên dạng nghiêng để ăn khớp theo lead angle của lead screw. Một kim chỉ (pointer) mang phần nhô lên tương tự và có thể xoay, giúp kéo dài hoặc rút ngắn bước ren (pitch). Đây không phải là dụng cụ chính xác để đo pitch tuyệt đối trừ khi bạn có thể hiệu chuẩn, nhưng nó sẽ cho thấy sự khác biệt pitch giữa nhiều cây screw khác nhau. In bằng PLA. Dùng một vít M3. Vặn vít từ phía sau tấm đế vào và xoay nhiều vòng để nó quay trơn, nhưng không bị rơ. Vặn vít vào pointer sao cho pointer di chuyển trơn, nhưng độ rơ là tối thiểu. Tô nổi bật ba vạch chuẩn (index marks) và đầu pointer bằng bút Sharpie màu bạc. Khi đo, nhớ đảm bảo toàn bộ chiều dài tấm đế phải tiếp xúc với lead screw. Các vạch, nếu tôi tính đúng, là cộng và trừ 1/2 phần trăm của pitch. Không có bất kỳ cam kết hay bảo đảm nào (dù trực tiếp hay ngụ ý) về việc cái này sẽ hoạt động tốt tới đâu. THIẾT BỊ THỬ NGHIỆM!

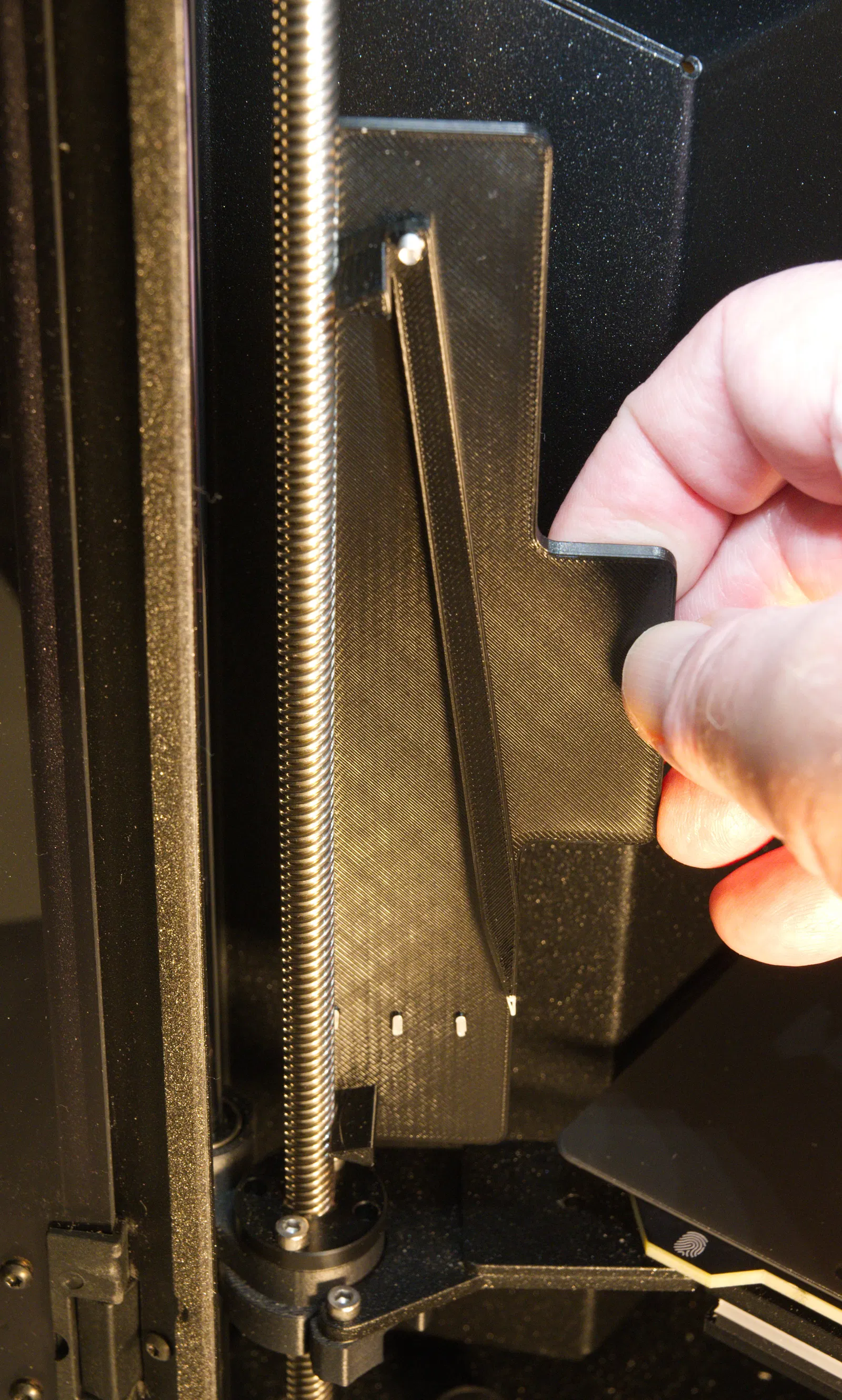

Trong ảnh của tôi, pointer hơi lệch thang đo, nhưng tất cả mấy cây screw của tôi đều khớp khá sát.
