Tấm plate giữ pin dưới yên xe đạp điện GOCIO

Bước đầu tiên trong việc dựng mẫu 3D thực tế!

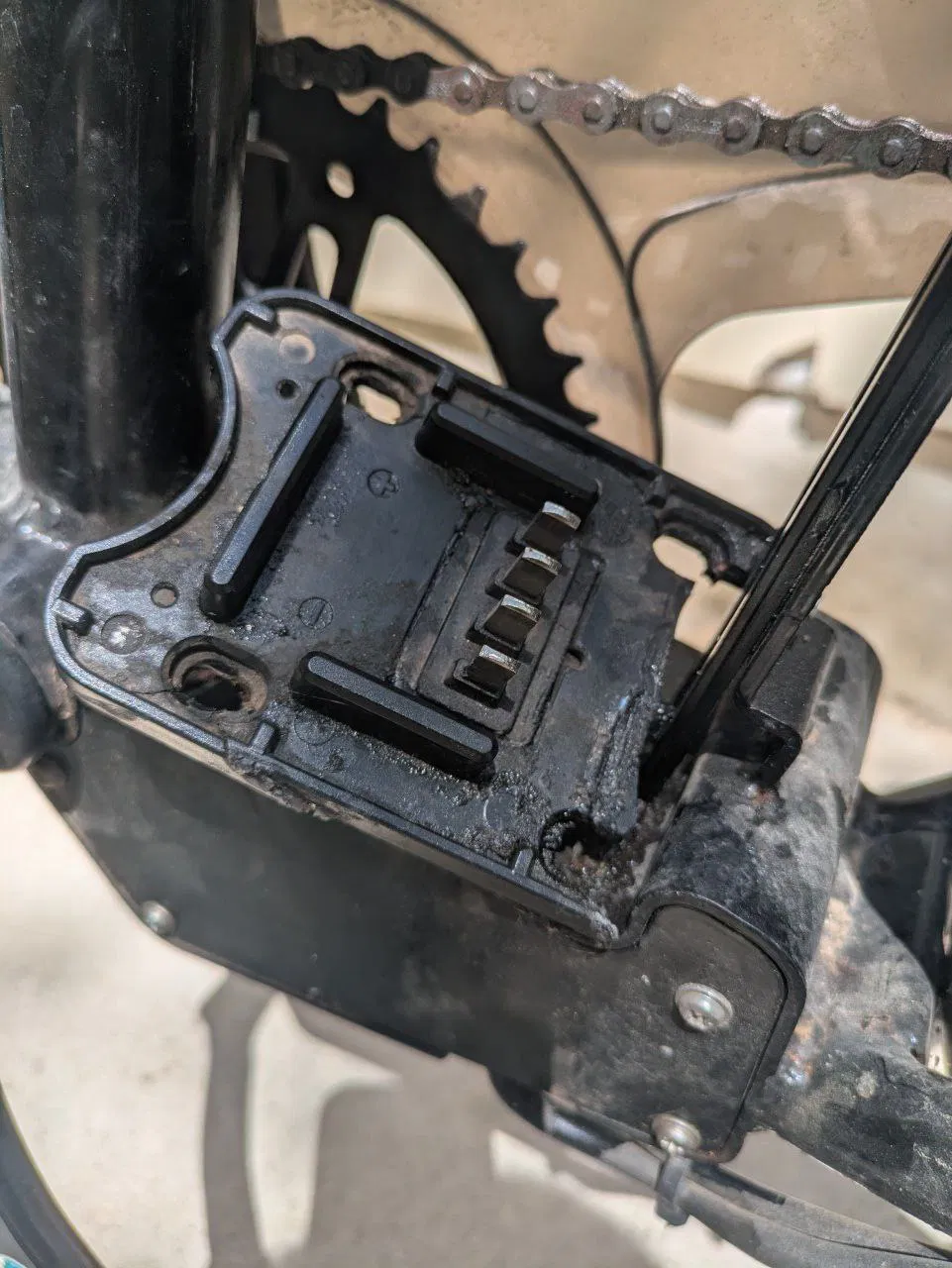

Mình thiết kế món này để sửa xe cho một người bạn. Cái chi tiết nhựa zin (thấy trong hình) bị gãy và lỏng lẻo. Đây là phiên bản “cố hết sức trong những lần thử tệ nhất” để làm lại giống đồ zin—mà cuối cùng nó vẫn vừa (đừng hỏi mình phải thử bao nhiêu lần mới canh chuẩn nha) và vẫn dùng lại được mấy con ốc zin để bắt lại.

Cách lắp: mình phải cắt/bẻ cái fork từ miếng cũ ra, rồi nhét vô cái lỗ trên mẫu này và bắt chặt lại phía trên tấm kim loại bằng ốc.

Thiệt tình thì phần đo đạc chắc còn thua ông chú nhậu xỉn đứng dưới mưa đo bằng sợi dây với khúc thước gãy, nên nếu nó không hợp với xe của bạn thì mình xin lỗi—bạn cứ thoải mái chỉnh sửa model. Sao mình lại share STL này? Vì tính bền vững đó, MF (My Friend)!

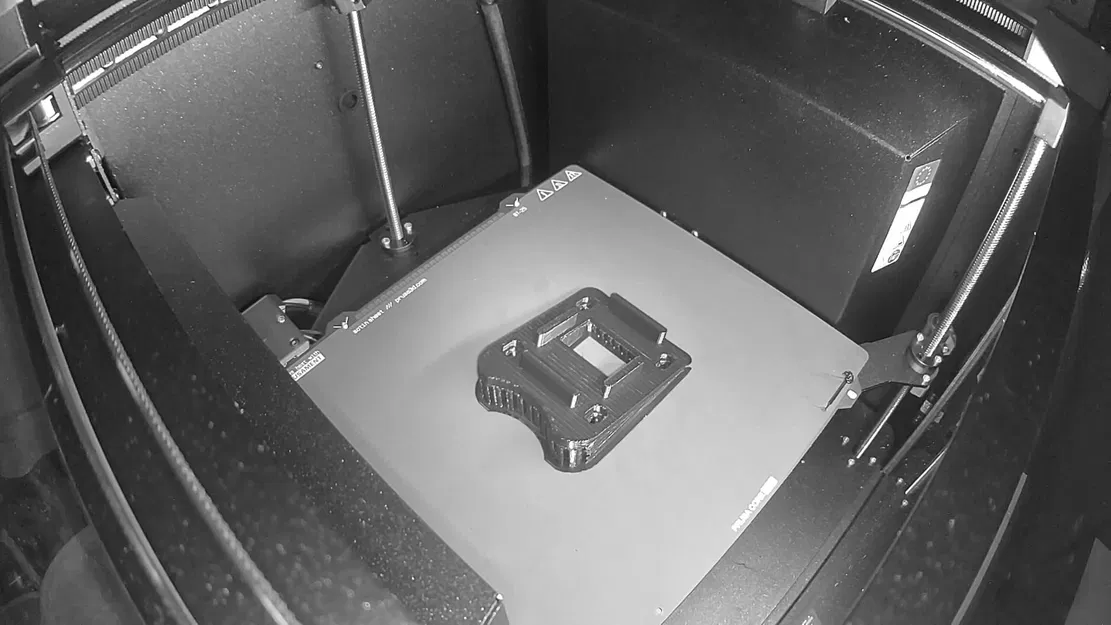

Hướng dẫn in:

• Vật liệu: PETG (mình dùng Creality PETG)

• Infill: 15%

• Brim: Không cần brim

• Lưu ý: File STL gốc là không có supports và cũng chưa được xoay/orient đúng.

P.S. Mình khuyên bạn bật supports và nghiêng model ít nhất 15° so với mặt bàn in; làm vậy mấy cái chốt (pegs) sẽ ít bị gãy/bể hơn.
