Giá đỡ Harbor Breeze Solar cho RAKwireless WisBlock Meshtastic Node

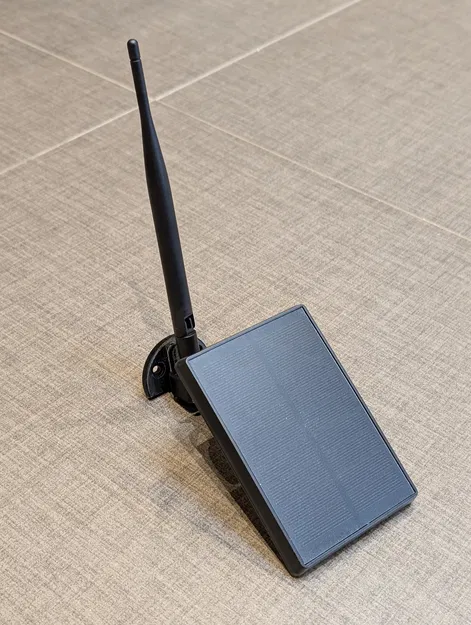

Có rất nhiều hướng dẫn hay và model 3D để giúp bạn chuyển một đèn năng lượng mặt trời Harbor Breeze (https://www.lowes.com/pd/Harbor-Breeze-1-Watt-Black/5015598033) thành một Meshtastic Node. Nếu bạn làm theo hệ RAK WisBlock, cái mount này sẽ giúp bạn sắp xếp phần linh kiện bên trong gọn gàng hơn. Mình có tích hợp luôn chỗ cho cảm biến dòng INA219 trong thiết kế để theo dõi việc sạc từ solar, nên trên mount có sẵn khoảng trống/vị trí cho nó. Nếu bạn không dùng INA219 thì cứ kệ mấy lỗ đó, không ảnh hưởng gì hết.

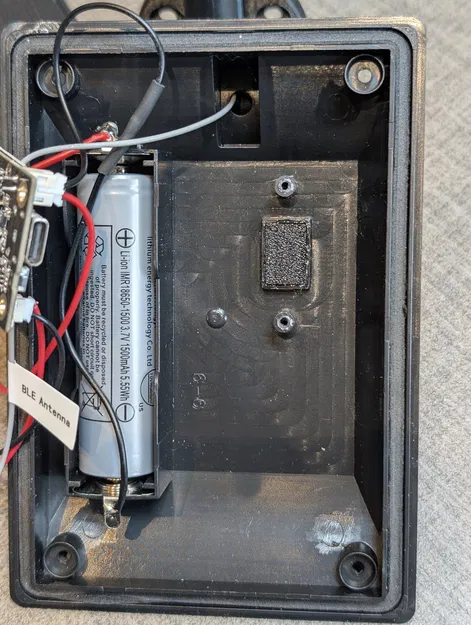

Mình cũng làm thêm một cái nút bịt (plug) cho công tắc nguồn mà mình đã tháo khỏi đèn solar. Gắn một cái plug như vậy thấy dễ hơn là trét keo chống nước (sealant) đầy hết. Mình dán plug bằng nhiều keo E6000 vì thấy loại này dán gì cũng ổn.

Bạn sẽ thấy có 2 phiên bản mount trong thiết kế này. Mình thích bản không cần bắt vít. Bản này chỉ cần trượt (slip) vào các trụ/bệ bắt vít có sẵn, và tạo thêm khoảng trống bên trong để đi dây. Đặc biệt cái đầu cắm pin (battery plug) khá cao. Nếu bạn thật sự muốn bắt vít mount vào vỏ, mình có kèm một model tên là "RAK 4631 Mount Screw" để gắn bằng chính các điểm bắt vít có sẵn. Nếu bạn bắt board bằng vít thì có thể dùng lại các con vít nguyên bản của bộ Harbor Breeze để gắn bo mạch công tắc (switch circuit board).

In thì khá dễ. Không cần support. Infill gần như không quan trọng vì mọi thứ mỏng. Nhưng mình khuyên dùng filament hơi dai một chút vì các con vít sẽ tự tạo ren. Mình in bằng PETG và thấy chạy tốt. Các lỗ bắt WisBlock và INA219 được thiết kế cho vít M2x4. Mình cũng không chắc là dùng đủ 4 con vít cho mỗi linh kiện có thật sự cần thiết cho các ứng dụng cố định hay không.

Mình có kèm file OpenScad nếu bạn muốn chỉnh sửa gì đó.
