Bộ gá chamber heater Creality cho Anycubic Kobra S1

Để in mấy vật liệu như ASA thì bạn cần một cái chamber ổn định nhiệt, thường phải làm nóng lên tầm 70°C—cái này làm được khá dễ với một chamber heater. Nhưng gắn nó vô Kobra S1 thì hơi cực vì bên trong không dư chỗ mấy. May là chamber heater của Creality fit cũng ổn, nhưng canh đo vị trí lỗ để khoan trên tấm hông (side panel) thì lằng nhằng, với lại bộ ốc gắn heater (M3) và bản thân cái heater cũng nóng; lâu ngày có thể làm cong/vênh nhựa của tấm hông.

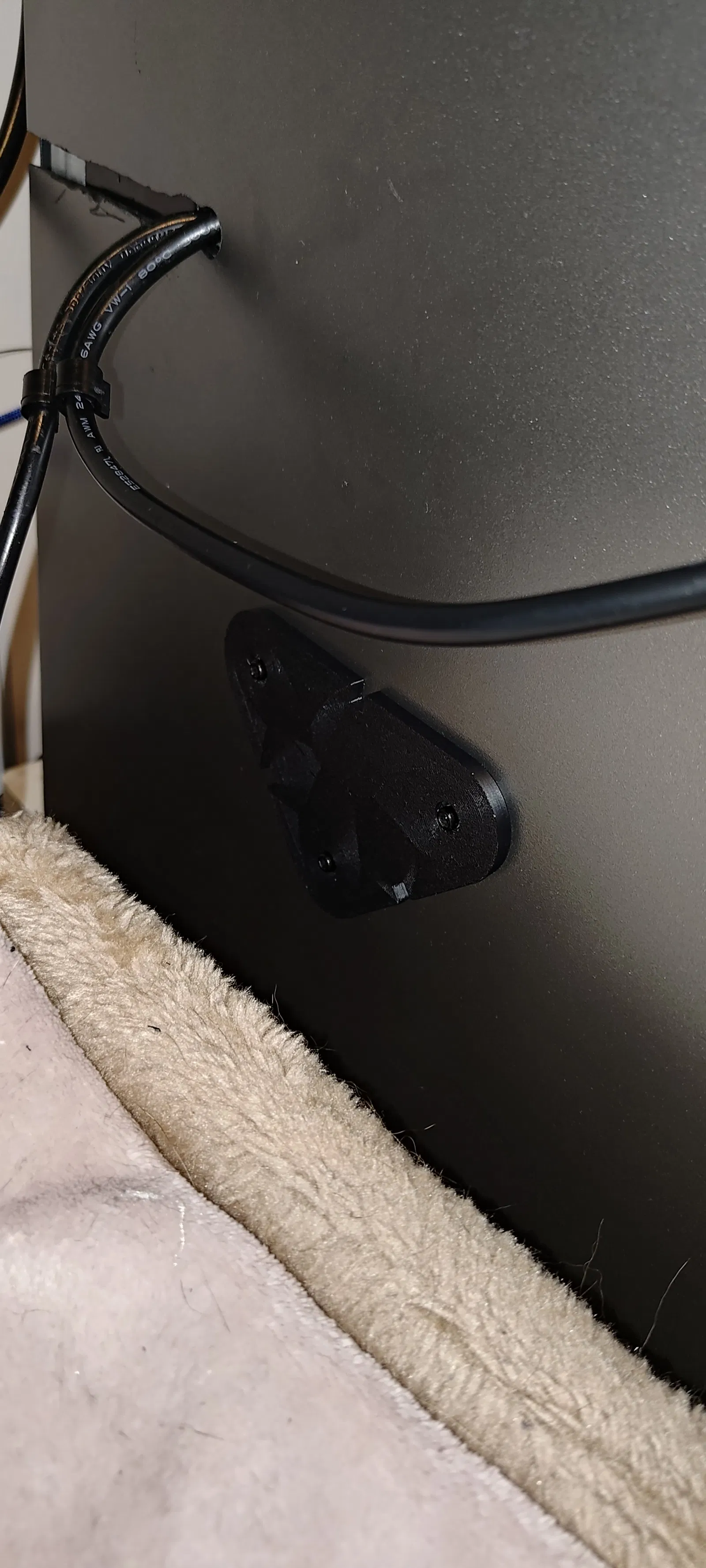

Vì vậy mình làm một bộ gá kiểu “sandwich” để kẹp heater. Bạn vẫn phải khoan vào tấm hông, nhưng mình cũng làm thêm một bản có thể dán băng keo 2 mặt nếu bạn muốn đi theo hướng đó (vẫn phải khoan và cưa lỗ cho dây cáp đi ra nha; nếu muốn tấm hông sạch sẽ thì có thể bạn tự nghĩ cách đi dây khác—mình thì không, và mình cũng không ngại khoan ngay từ đầu).

Bạn sẽ cần thêm ốc M3; mình dùng M3x12 và washer (hình như Creality đi kèm M3x8). Bạn có thể sửa thiết kế để hợp với loại ốc bạn đang có, thậm chí dùng ốc zin chắc cũng được; mình chỉ muốn có nhiều vật liệu kẹp hai bên tấm hông hơn. Phần thân trong (trong file đặt tên là Chamber body) có thể dùng làm jig để khoan hoặc đánh dấu lỗ lên tấm hông. Nó thiết kế cho mũi khoan 6, nhưng mình khuyên sau đó nới lại bằng 6.5 để lắp dễ hơn. Ngoài ra lỗ trên cái bracket bên ngoài có thể bị khít với ốc M3; nên khoan “chase” lại bằng mũi 3.

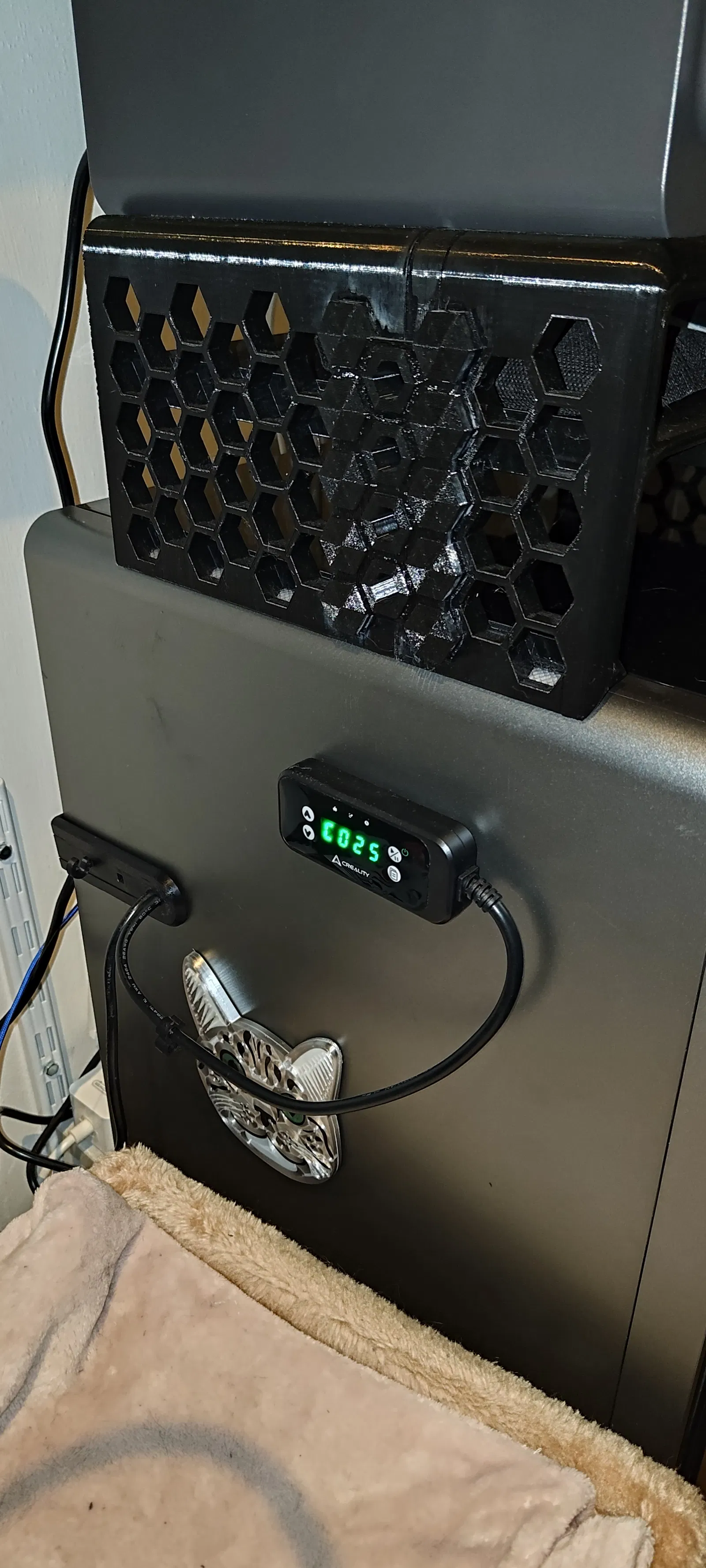

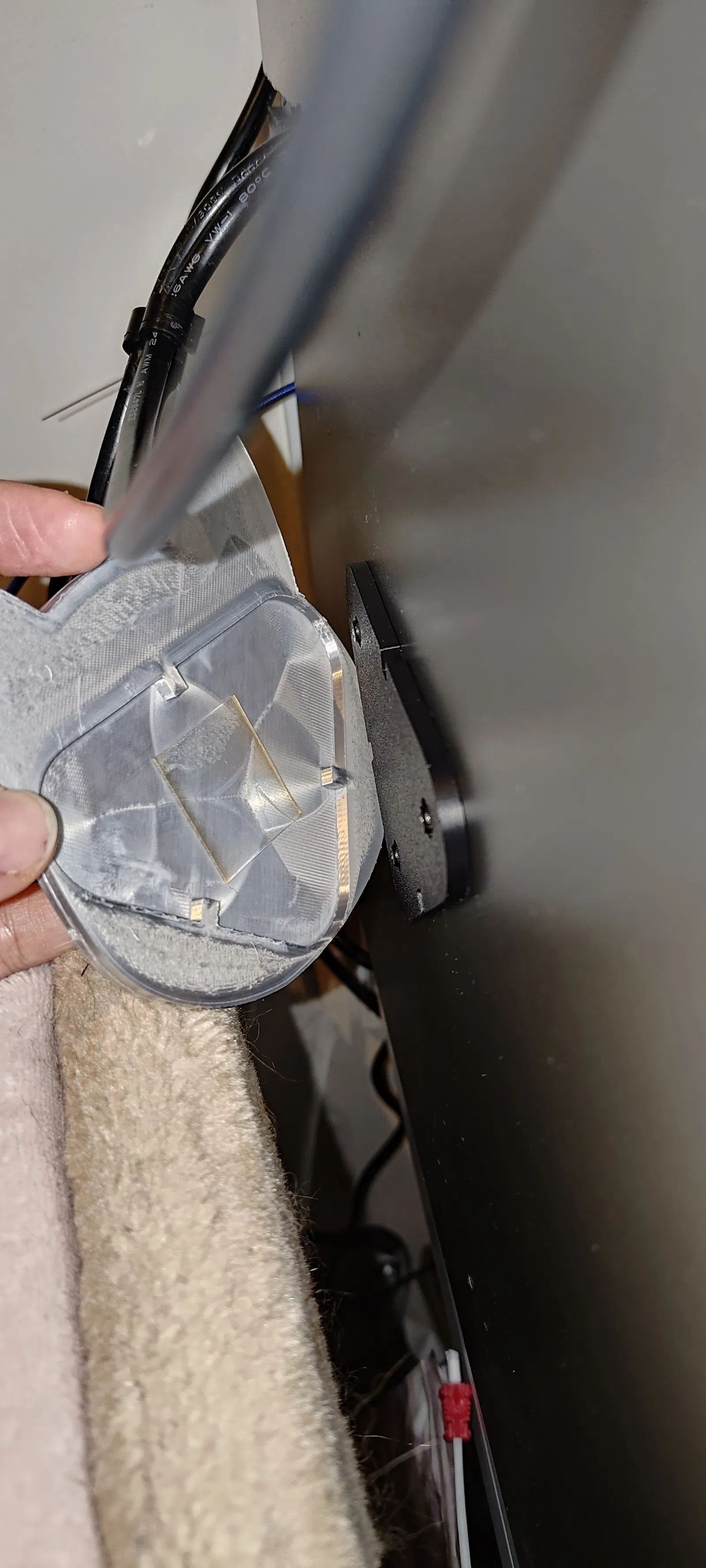

Có một tuỳ chọn để gắn kiểu trang trí cho bracket bên ngoài—chỉ là 3 cái rãnh (notches) trên thân để canh thẳng dễ hơn và tạo thêm ma sát. Bạn muốn làm gì cũng được, ví dụ như mình model con mèo nhà mình. Hoặc bạn cũng có thể dán đại thứ gì đó bằng băng keo 2 mặt, hoặc làm lại hẳn outer bracket cho đẹp ngay từ đầu.

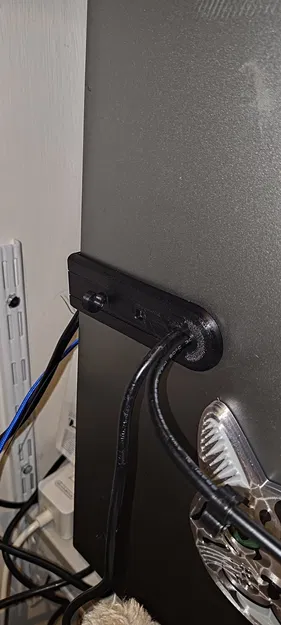

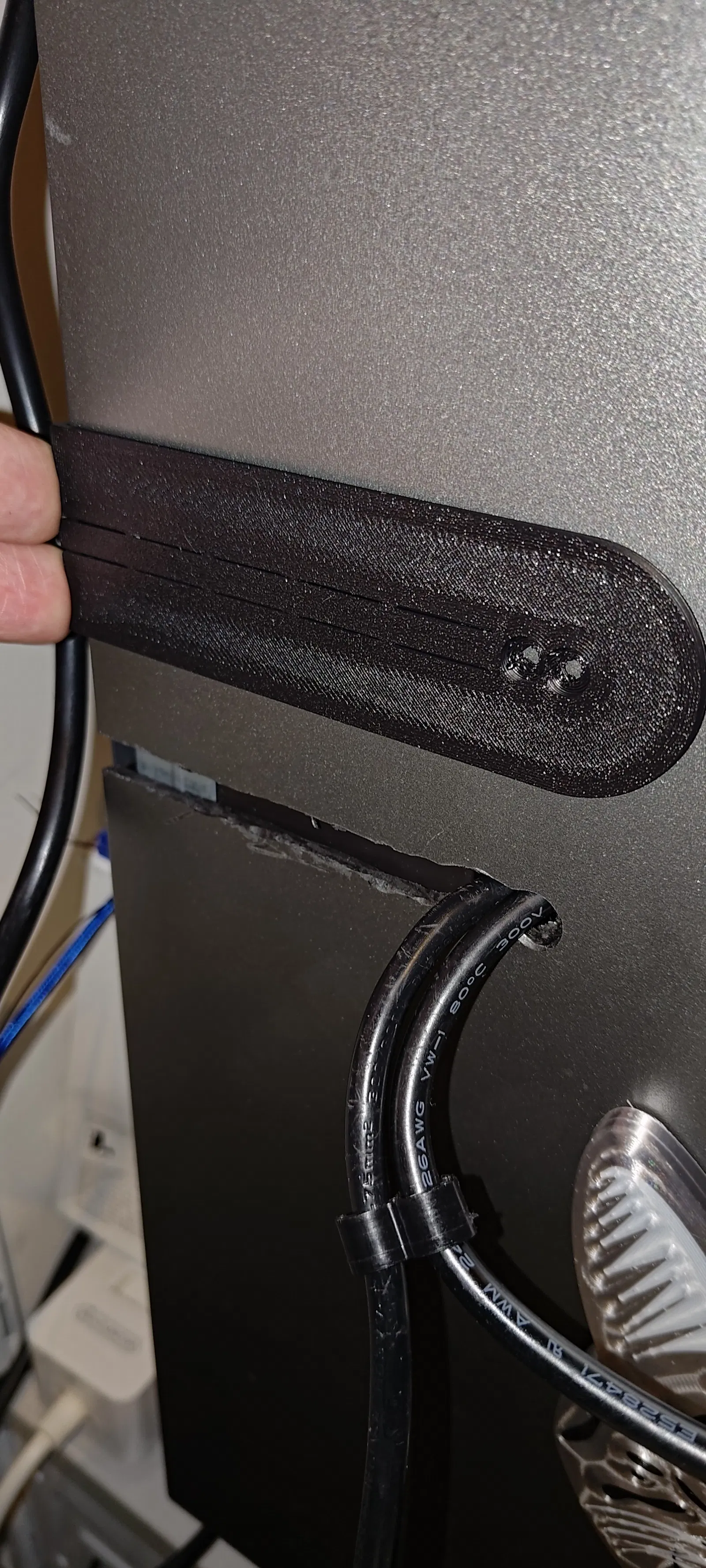

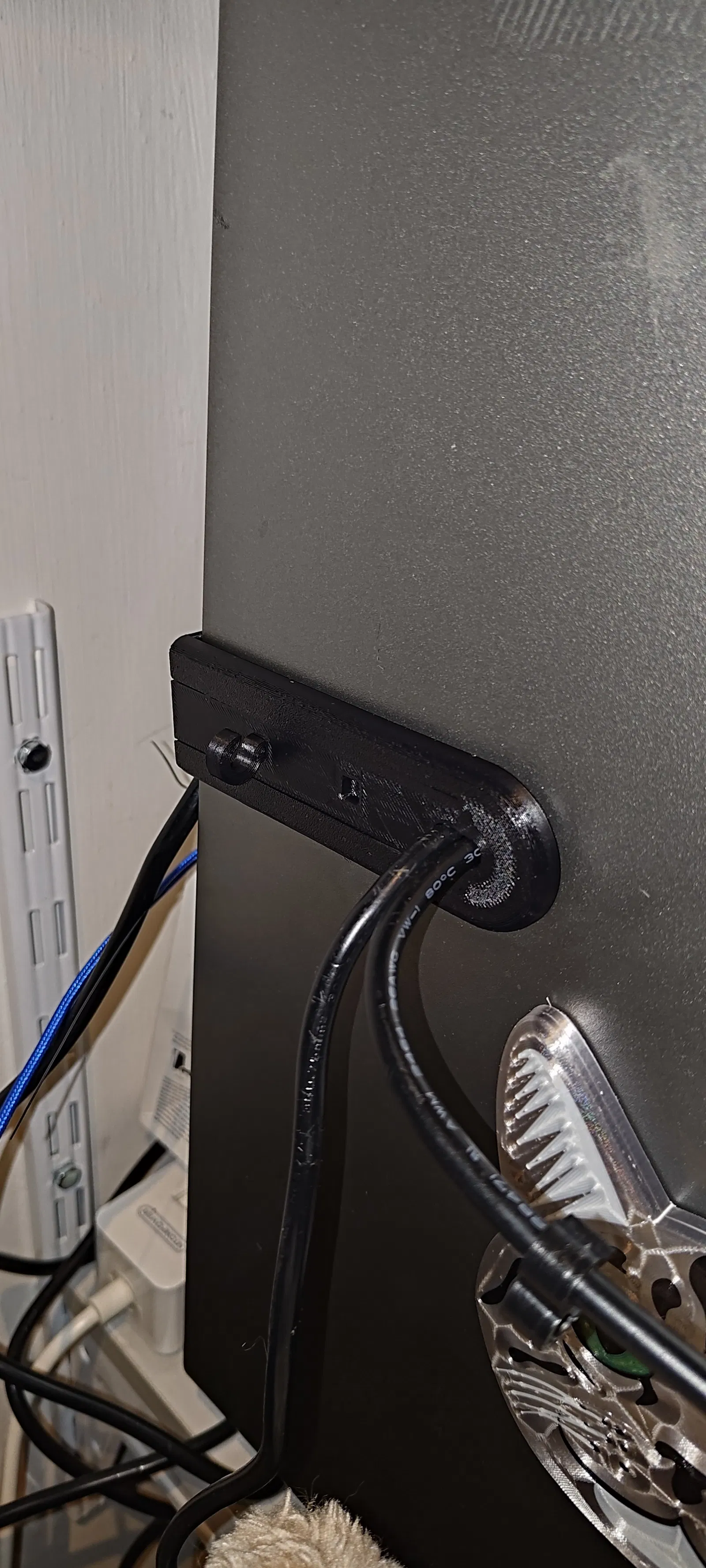

Phần thứ hai của cả bộ là cable cover. Bạn phải cắt một phần khá lớn trên tấm hông để kéo dây cáp ra ngoài. Mình thiết kế một cái jig theo kiểu “đường dễ làm nhất” trong trường hợp của mình; nó dùng được với cả rotary tool lẫn cưa sắt (hacksaw). Khuyên dùng băng keo 2 mặt để cố định jig tại chỗ.

Cái cover được thiết kế dạng 2 mảnh: phần trong trượt vào và tự khoá bằng mấy cái ngàm nhỏ. Có phiên bản có móc giữ dây và phiên bản không có. Phần cover này dự kiến dán bằng keo CA (super glue) hoặc loại keo/epoxy nào bạn thích. Phần thân trong không cần dán; nó thiết kế để tháo ra được, phòng khi bạn muốn tháo luôn cái heater.

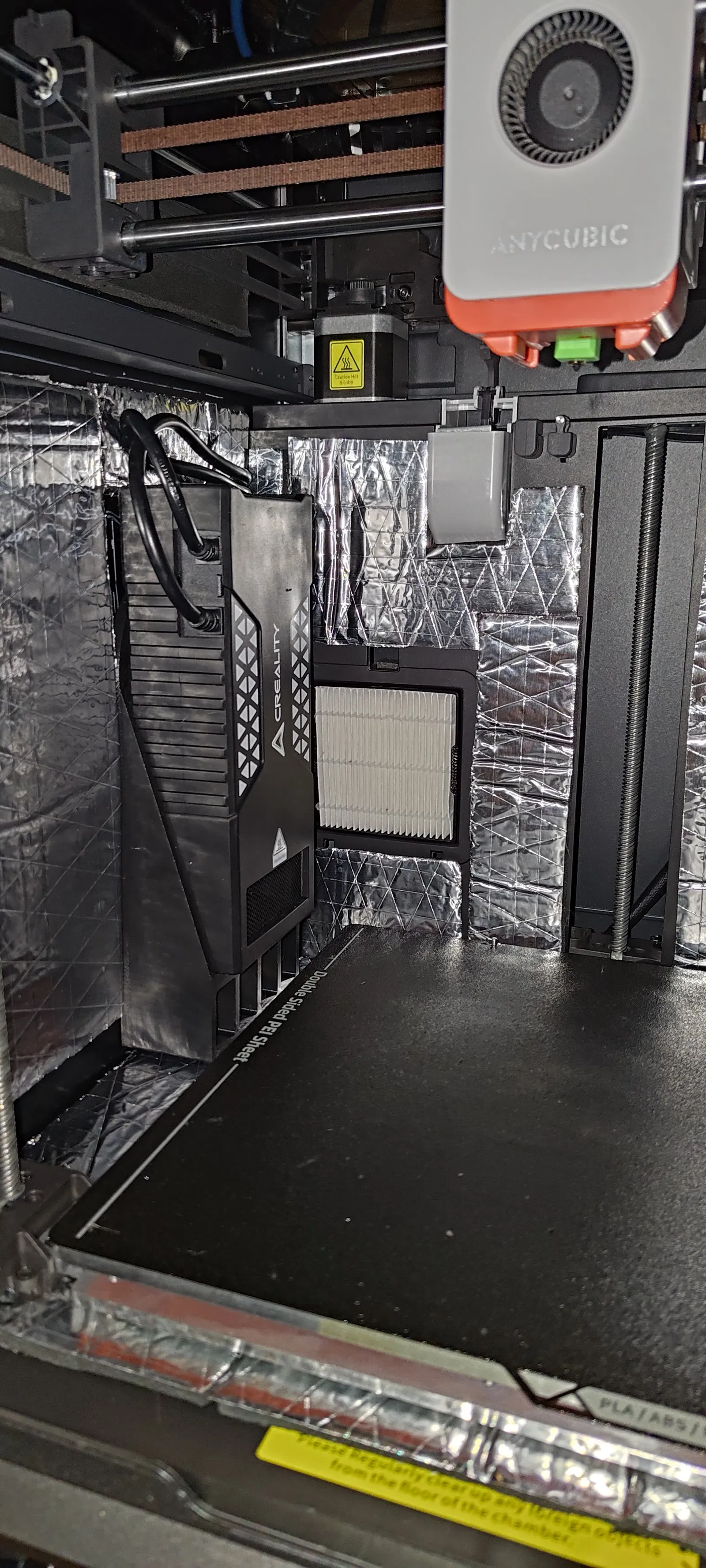

Lớp insulation là tuỳ chọn; mình thêm vô vì mình có sẵn một đống từ lúc làm chỗ trú đông cho mèo hoang. Để lâu rồi, nó chỉ là foam, băng keo và giấy Aluminium foil.

Toàn bộ bộ kit này thiết kế theo hướng 3D printing. Không cần support gì hết. Tất cả các món trong hình đều được in bằng Kobra S1 với ASA (trừ phần trang trí) của SUNLU.

Mình không cung cấp file SCAD được vì cái này mình làm trong Fusion. Mình có cung cấp file f3d để ai muốn remix. Bạn muốn làm gì cũng được, trừ việc bán chính cái thiết kế này.

Và yên tâm: con mèo không được lại gần máy in/không ở chung phòng khi máy đang chạy và cho tới khi mình thông khí phòng. Mình có gắn activated charcoal filter trong máy và có hệ thống thông gió riêng cho phòng chạy cùng lúc với máy in, nhưng cái gì cũng không bao giờ 100%, nên mới có quy tắc “không có sinh vật sống trong phòng khi đang in”.
