Hộp Lưu Trữ Filament Dạng Lục Giác

Tác giả Remrafs

Lượt tải
3
Lượt coi
60

File 5 20,4 MB

  • Filament_Case_Hinge_1772154461.stlSTL · 410,2 KB
  • Filament_Case_Label_1772154462.stlSTL · 684 B
  • Hex_Lid_1772154463.stlSTL · 223,3 KB
  • Filament_Case_Inner_Lid_1772154464.stlSTL · 640,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Ý tưởng thiết kế

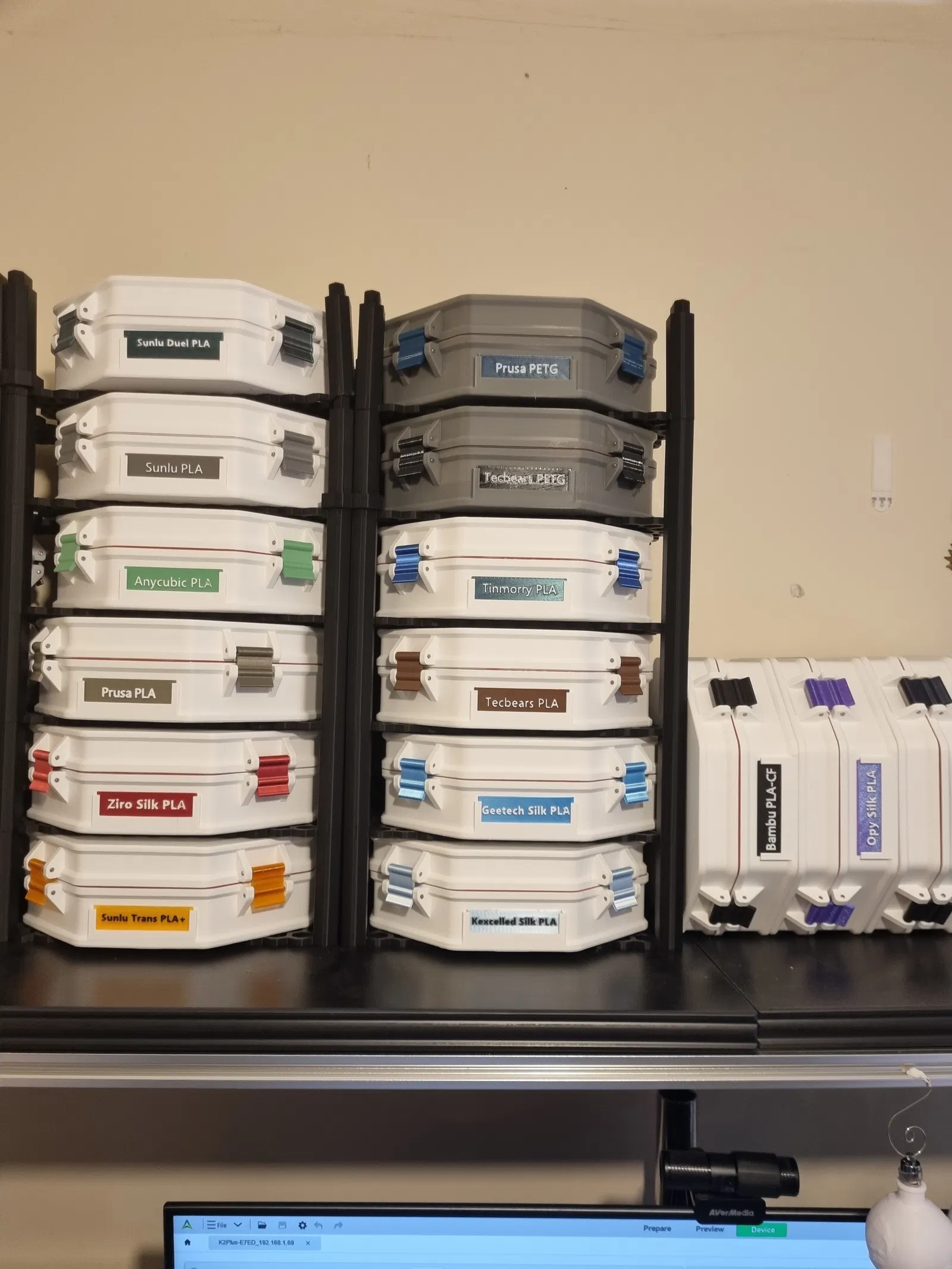

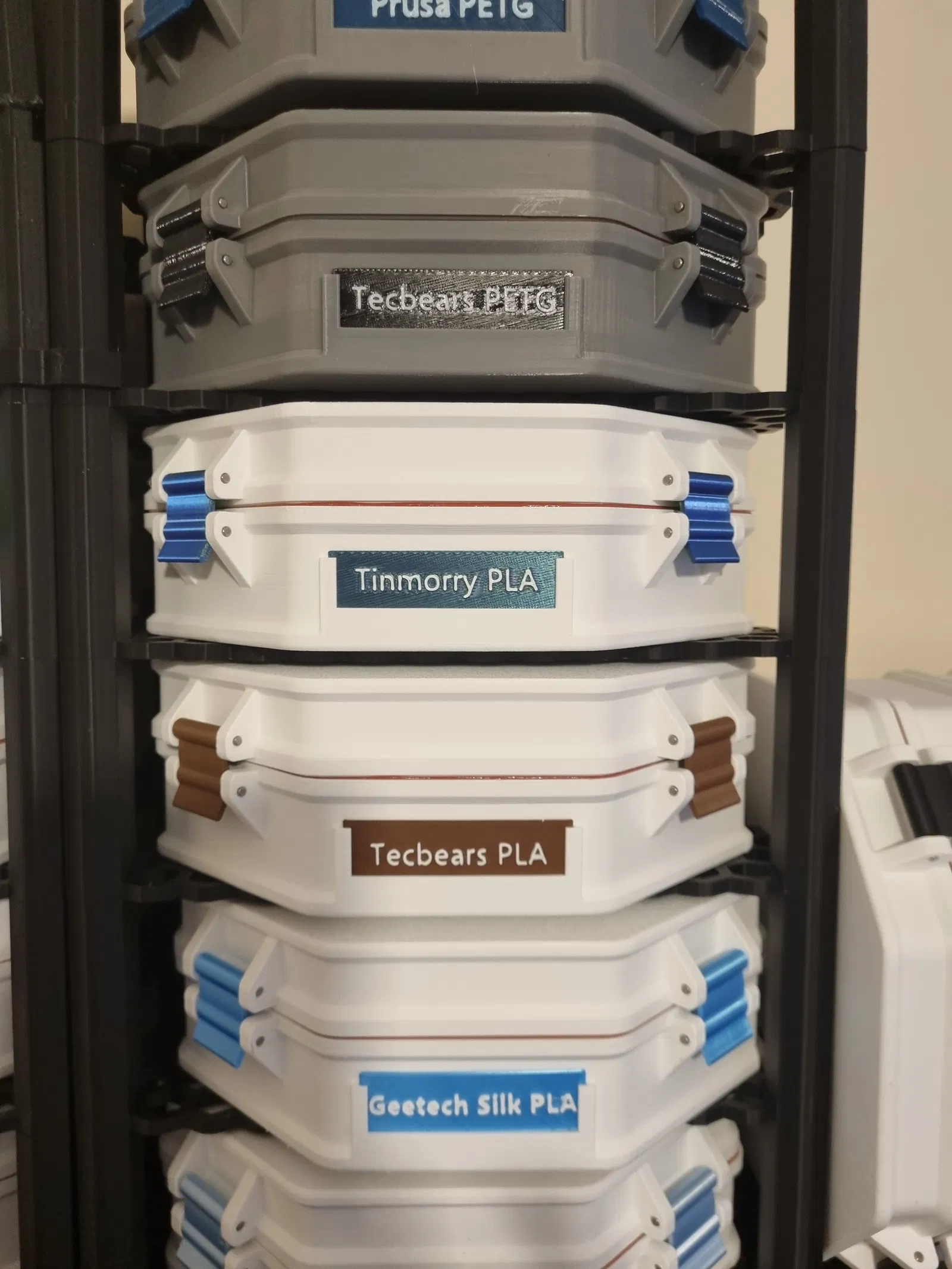

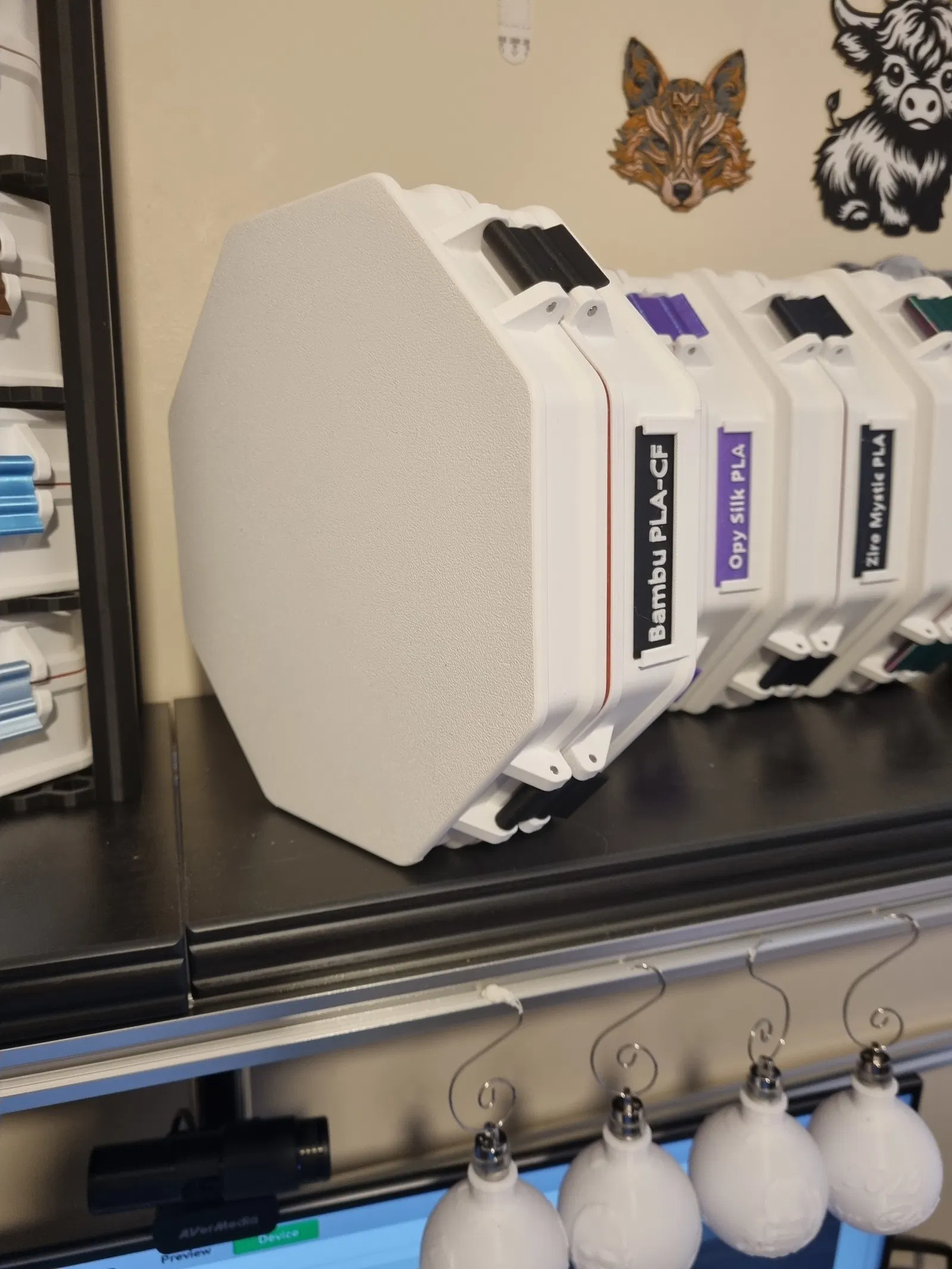

Hộp Lưu Trữ Filament Dạng Lục Giác (Hexagonal Filament Storage Case) được thiết kế để tối ưu không gian và bảo vệ các cuộn filament cho máy in 3D của bạn. Hình lục giác độc đáo giúp xếp chồng gọn gàng và dễ phân loại, sắp xếp.

Mục đích

Hộp này rất phù hợp để giữ filament khô ráo, tránh bụi và luôn dễ lấy khi cần. Thích hợp cho cả người chơi hobby lẫn người làm chuyên nghiệp cần một cách hiệu quả để quản lý nhiều loại filament.

Gợi ý in 3D

In mẫu này bằng vật liệu bền như PETG hoặc ABS sẽ giúp tăng độ bền. Dùng thiết lập chất lượng tiêu chuẩn, infill tối thiểu 10% để đảm bảo độ cứng vững của kết cấu và độ khớp/căn chỉnh của nắp.

Hướng dẫn lắp ráp

Các món cần thêm:

8 x chốt thép M3x40mm (steel dowels) - https://amazn.so/y6a7S16

Ron xốp silicone (Silicone Foam Seal Strip) đường kính 3mm - https://amazn.so/X5lIsOF

Mẫu được thiết kế gồm 2 phần chính: thân (base) và nắp (lid).

1 Nhấn (press) một chốt thép vào từng cái trong 4 ngàm/bát giữ bản lề (Hinge catch brackets) trên phần thân.

2 Dán ron xốp silicone vào rãnh ở mép gờ trên (top lip) của phần thân.

3 Gắn nhãn (label) vào ngàm giữ nhãn trên phần thân.

4 Nhấn một chốt thép vào một phần của từng cái trong 4 ngàm/bát giữ bản lề trên nắp. Luồn một miếng bản lề (hinge piece) vào chốt, rồi nhấn chốt xuyên hết qua.

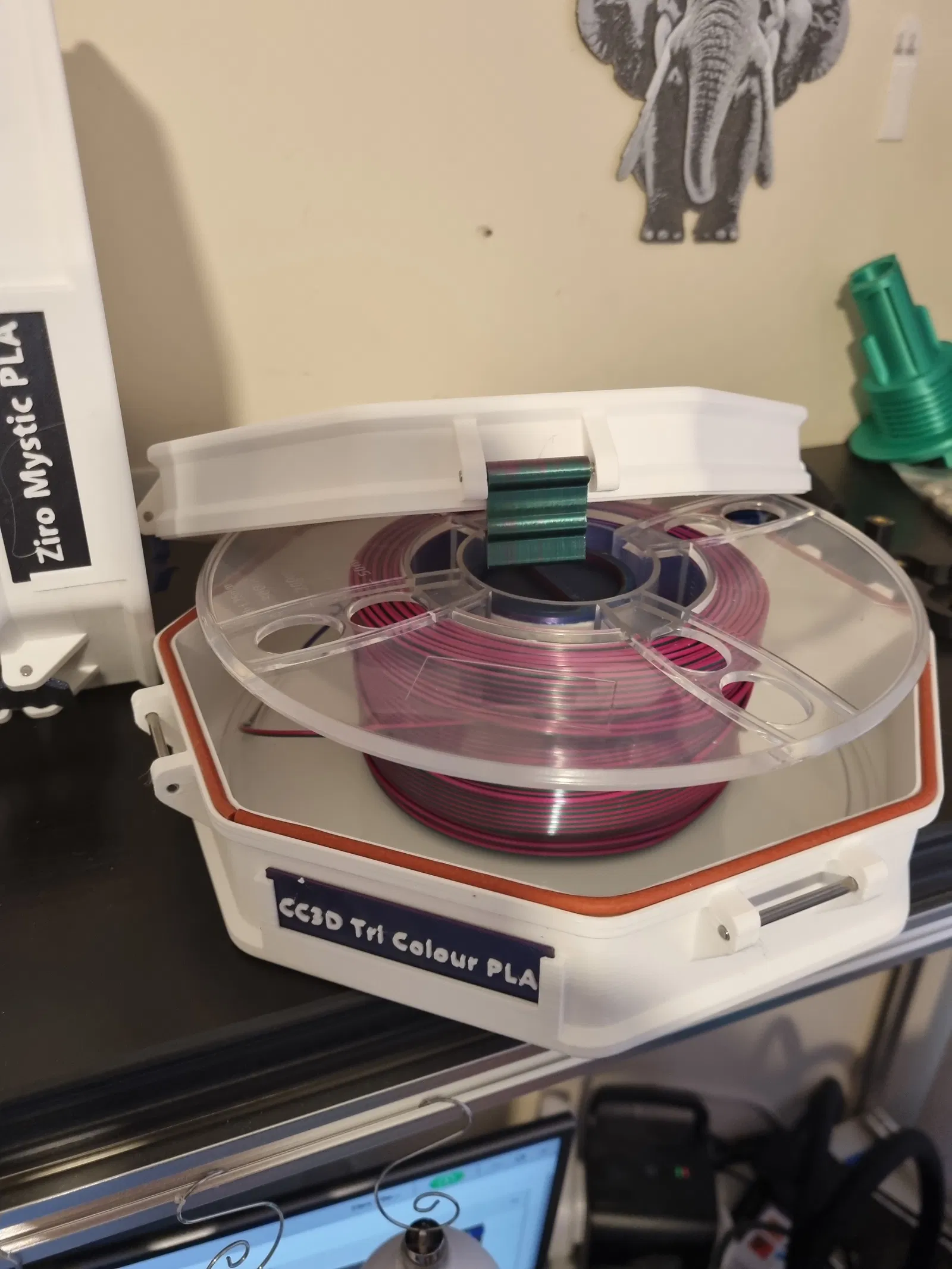

5 Đổ hạt hút ẩm (desiccant) vào khay/ô giữ hút ẩm (desiccant holder) và đậy nắp lại (nếu dùng gói hút ẩm dạng sachet thì không nhất thiết phải có nắp).

6 Đảm bảo các ngăn (compartments) không còn bụi trước khi đặt filament vào.

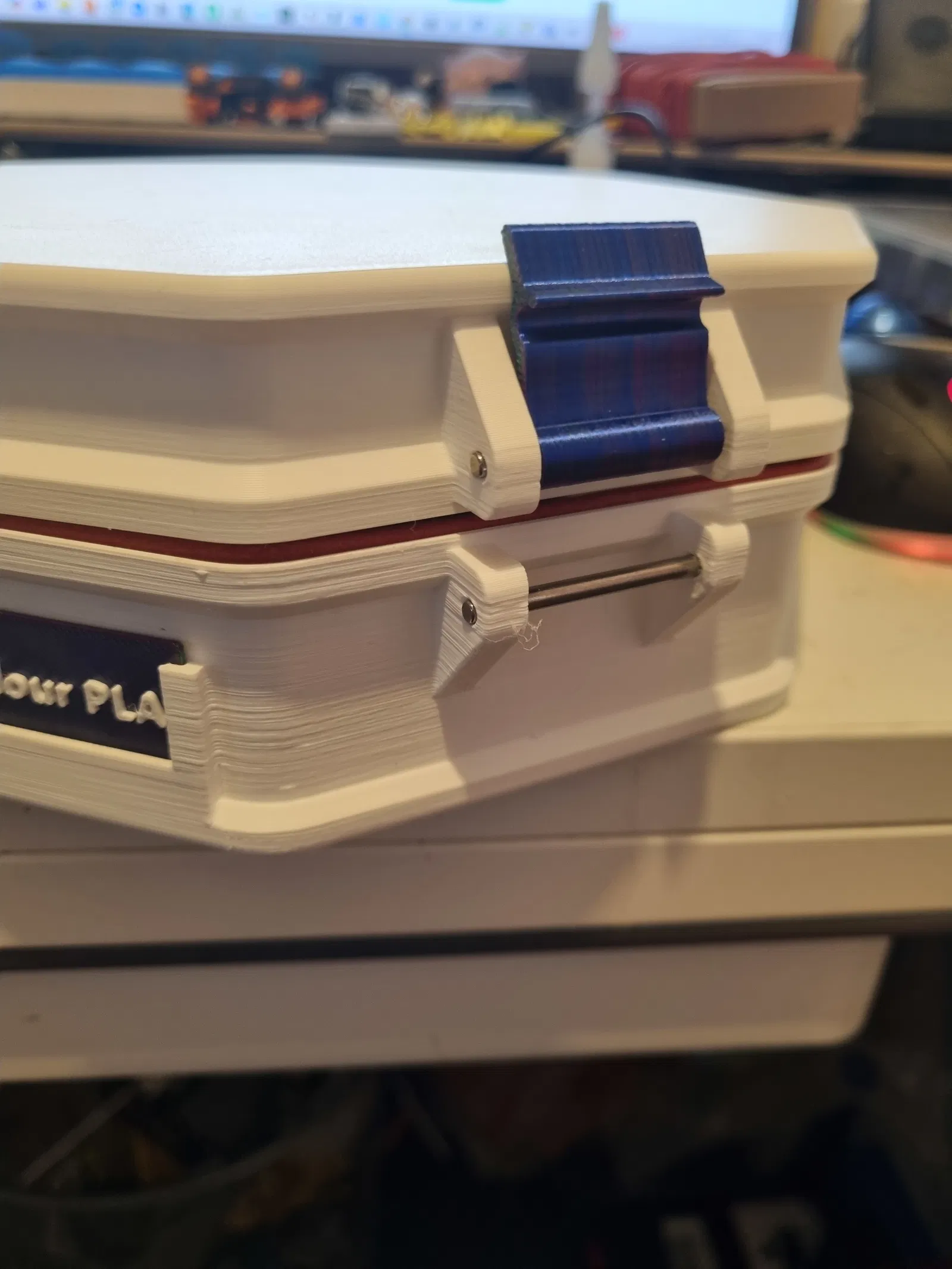

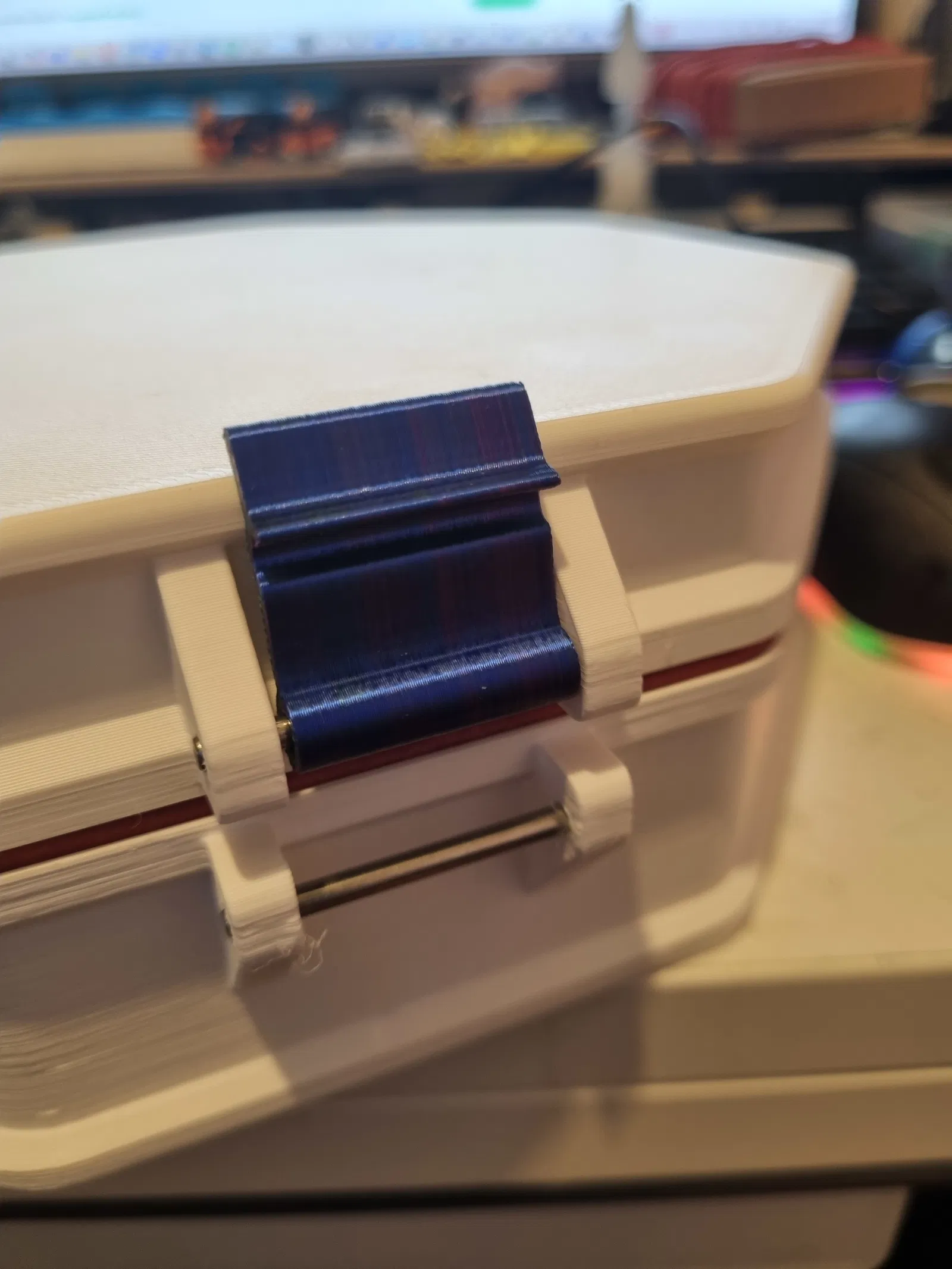

7 Đậy nắp và ấn xuống để các bản lề kẹp (clip) vào các chốt trên phần thân. Nắp sẽ “snap” chặt vào thân, tạo một lớp seal kín.

Các chốt sẽ rất khít nên có thể bạn sẽ cần dùng búa. Đảm bảo các ngăn (compartments) không còn bụi trước khi đặt filament vào.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
20,4 MB
File lớn nhất
19,2 MB
