Giá đỡ kệ phụ bên hông IKEA IVAR (Side Shelf Bracket)

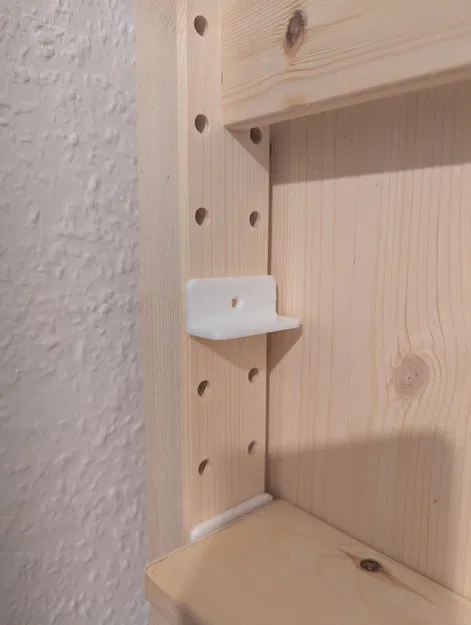

Giá đỡ in 3D cho hệ IKEA IVAR. Món này cắm vào các trụ đứng hai bên và đỡ một tấm ván đặt lên trên để làm kệ gia vị gọn hoặc kệ phụ nhỏ.

Ghi chú thiết kế

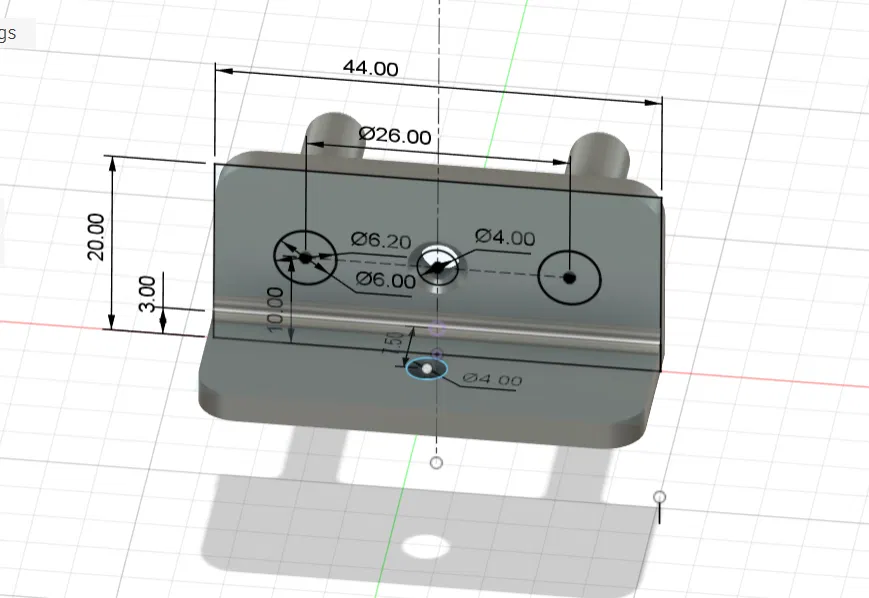

Có thêm một lỗ tròn nhỏ để các chốt (pins) đi xuyên hoàn toàn qua mẫu. Việc này giúp các lớp (layers) liên kết tốt hơn sau khi slicing và tăng độ bền tổng thể.

Các phiên bản STL ..._hole-left và ..._hole-right dùng cho vị trí có thanh giằng ngang (IVAR cross brace). Ở chỗ này không bắt vít được, nên các biến thể này chừa khoảng hở (clearance).

Mẹo in

Cần support ở mọi hướng đặt khi in:

• Để chốt hướng xuống thường cho chất lượng và độ khít tốt nhất.

• In chốt theo phương ngang giúp giảm vật liệu và thời gian in. Ở hướng này có thể bị biến dạng chốt, nhưng khi thử nghiệm thì vẫn dùng tốt.

Thông tin lắp ráp

Việc dùng lỗ phía hướng về kệ IVAR là tùy chọn. Kệ có thể cố định chỉ bằng vít bắt từ bên dưới. Cách này đã cho thấy độ ổn định khá tốt.
