Ngàm gắn InfinityFlow S1/S1 Plus cho Prusa XL
Ngàm gắn InfinityFlow S1/S1 Plus Automatic Filament Reloader vào hông Prusa XL, bắt lên frame extrusion. Hỗ trợ lắp tối đa 4 bộ (mỗi bên 2). Hướng dẫn in và lắp đặt kèm ốc M4/M5, t-slot nut, M3x8 và PTFE.
Mô tả

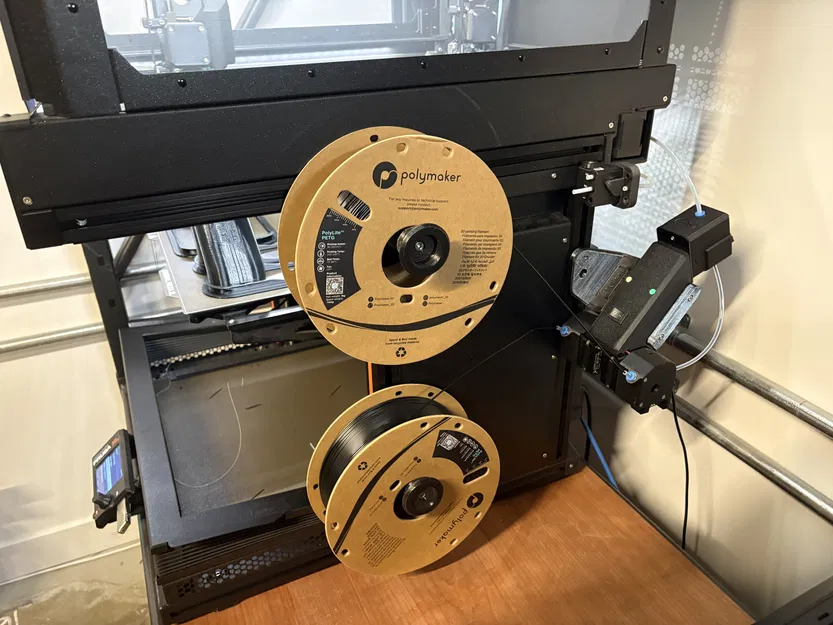

Gắn bộ InfinityFlow S1 Automatic Filament Reloader vào hông máy Prusa XL. Ngàm này bắt trực tiếp lên thanh nhôm định hình (frame extrusion) của Prusa XL. Có thể lắp tối đa 4 bộ S1 Automatic Filament Reloader, mỗi bên 2 cái.
Tương thích cả S1 và S1 Plus – S1 Automatic Filament Reloader từ InfinityFlow.
Printing
-
Hầu hết vật liệu và thiết lập in mặc định đều dùng ổn. Mình in bằng PETG.
-
In theo đúng hướng (orientation) như khi import model.
Installation
-
Cố định ngàm vào extrusion bằng 1 ốc M4 hoặc M5 kèm t-slot nut. Mình thấy có bộ printable t-slot nuts của một người dùng Printables khác.
-

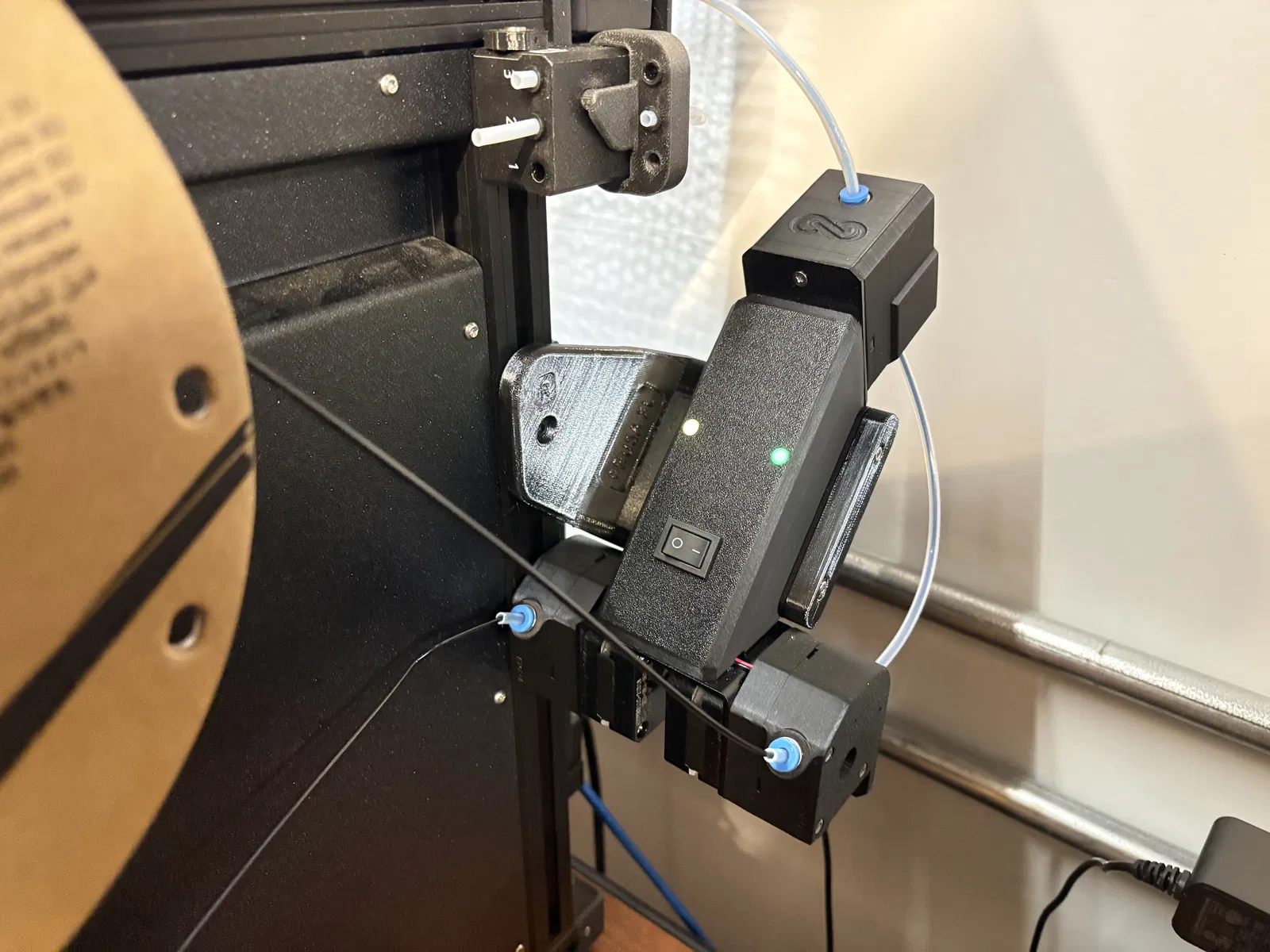

Gắn S1 Automatic Filament Reloader bằng ốc M3x8 (cùng loại ốc mà S1 dùng để bắt các spool holders đi kèm). Có thể dùng đủ 4 lỗ ốc trên S1, nhưng nếu muốn tháo ra cho dễ thì khuyên chỉ siết chặt 2 con ở phía quay ra ngoài máy in.
-
Tháo ống PTFE khỏi phía sau của side filament sensor trên Prusa XL, rồi cắm vào cổng outlet của S1.
-
ĐỪNG QUÊN tắt (disable) side filament sensor cho tool mà bạn đang nối S1 vào.
