Máng Ăn Chim Treo Dạng Dù Modular (3 Phần, Retainer Ren)

Modular Umbrella Bird Feeder – Thiết kế treo 3 phần

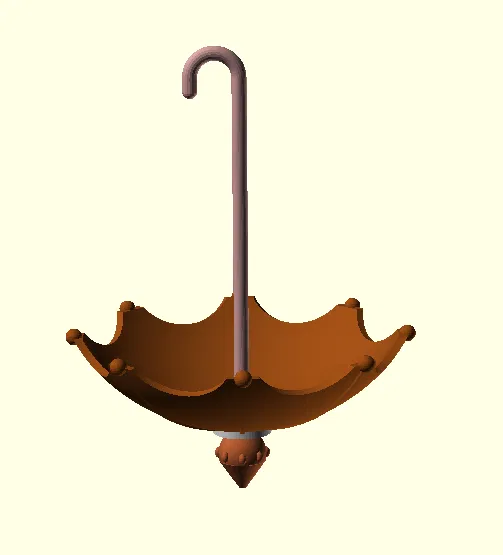

Đây là một mẫu máng ăn cho chim treo kiểu dù (umbrella-style) có thể in 3D, được thiết kế theo dạng lắp ráp modular thực dụng, chứ không chỉ để trang trí.

Mẫu được chia thành các phần chức năng để in ổn định hơn và lắp ráp chắc chắn trên các máy in FDM phổ biến.

Vì sao thiết kế này thực dụng

Tải trọng khi treo được truyền qua một cụm cơ khí đúng nghĩa:

• Thanh móc treo phía trên (top hook rod) đi xuyên qua phần đế dù

• Một vai chặn (shoulder) trên thanh đỡ toàn bộ máng từ phía trên

• Chụp/đầu siết giữ ren phía dưới (threaded bottom retainer finial) kẹp chặt đế từ bên dưới

Nhờ vậy tạo thành một cụm lắp chắc, tháo ra được, thực tế hơn nhiều so với kiểu chi tiết đáy chỉ mang tính trang trí.

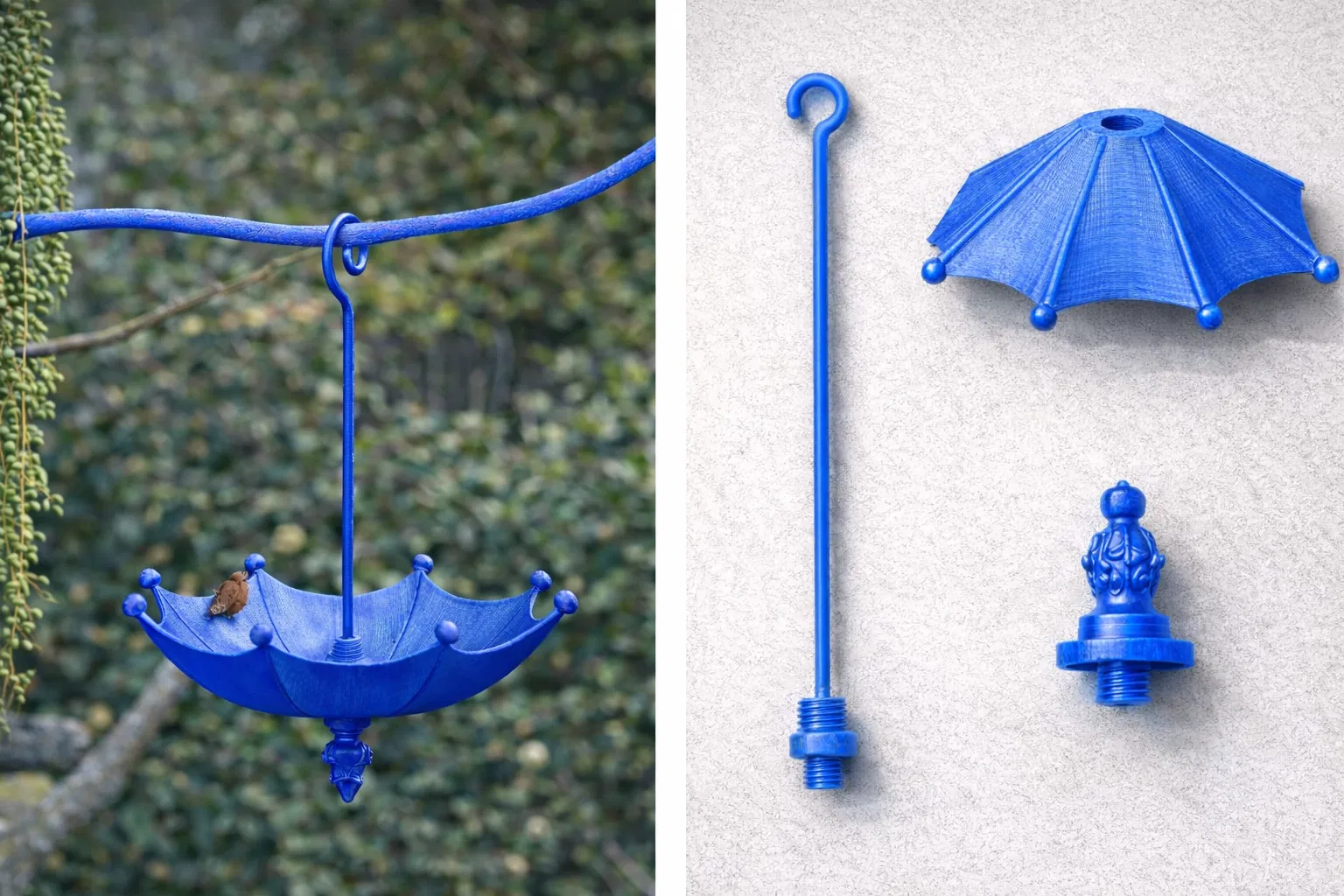

Các phần đi kèm

Phần chính

1. Đế dù / chén (Umbrella base / bowl)

   • thân khay dạng dù

   • lỗ trung tâm

   • khu vực trung tâm gia cường (chịu lực)

2. Thanh móc (Hook rod)

   • móc treo phía trên

   • đoạn thanh thẳng

   • ren ngoài (male thread) phía dưới + vai chặn (shoulder)

3. Chụp giữ đáy dạng finial (Bottom retainer finial)

   • ren trong (female thread)

   • phần kẹp bản rộng

   • tạo hình finial trang trí ở phía dưới

Phần tuỳ chọn / thêm

4. Long đền finial (Finial washer)

• giúp phân bổ lực bên dưới đế dù

• hữu ích để kẹp chắc hơn và bền hơn khi dùng ngoài trời

Khuyến nghị in

Vật liệu

• Khuyến nghị PETG để dùng ngoài trời (nắng, ẩm, thay đổi nhiệt độ)

• PLA chỉ phù hợp trong nhà/để test

Thiết lập cơ bản (điểm khởi đầu)

• Nozzle: 0.4 mm

• Layer height: 0.20–0.28 mm

• Perimeters: 4–6 (quan trọng cho độ bền)

• Infill:

  • Đế dù: 20–30%

  • Thanh móc: 40–60%

  • Chụp giữ đáy (retainer finial): 40–60%

  • Long đền tuỳ chọn: 40–100% (chi tiết nhỏ)

Support

• Đế dù: có khả năng cần support (tuỳ hướng đặt và góc overhang)

• Thanh móc: không cần support

• Chụp giữ đáy: có thể cần support cho các chi tiết trang trí mặt dưới

• Long đền tuỳ chọn: không cần support

Gợi ý hướng đặt khi in

• Đế dù: in với miệng chén hướng lên (dễ hình dung nhất), thêm support cho phần hình học ở giữa/bên trong nếu cần

• Thanh móc: đặt nằm ngang phẳng trên bàn in trong slicer

• Chụp giữ (retainer finial): in với phần ren hướng xuống (thread-down)
