Rokenbok Print Optimized Snap (Snap tối ưu để in 3D)

Lưu ý khi sử dụng:

• Cái snap này (và tất cả những mẫu liên quan rokenbok khác của mình) được cấp phép theo CC BY-NC-SA. Nghĩa là bạn có thể lấy về và remix miễn là dẫn nguồn (ghi link) về đúng trang model này, bạn không được bán, và các bản remix/model có dùng nó cũng phải theo BY-NC-SA.

• Nếu bạn dùng bản chỉnh sửa riêng của thiết kế snap này, vui lòng phân biệt rõ với các snap được cung cấp trên trang này.

• Nếu bạn dùng trực tiếp thiết kế snap này trong sản phẩm của bạn, vui lòng trích dẫn nó theo dạng “BV{version}”. Ví dụ nếu dùng V2 từ trang này thì ghi là “BV2”.

Hy vọng vậy sẽ giảm nhầm lẫn về việc đang dùng loại snap nào ở chỗ nào. Có khi mình nghĩ hơi nhiều thật 😂

\=====

Một phần trong hành trình mình dựng model Rokenbok là nghĩ ra một thiết kế snap mới để dễ in hơn nhưng bền hơn so với snap Rokenbok nguyên bản vốn thiết kế cho ABS ép phun (injection molded). Snap tối ưu V1 của mình chạy khá ổn, nhưng lại làm cho “Rokenbok teardown key” không dùng được. Ngoài ra, các snap Rokenbok đời sau (và đang sản xuất hiện tại) đã được thiết kế lại vào một thời điểm nào đó thành dạng hai mặt (double sided) và cho phép snap lệch (offset snapping) theo các mốc nửa block (half block intervals). Snap V1 của mình cũng không làm được vụ đó.

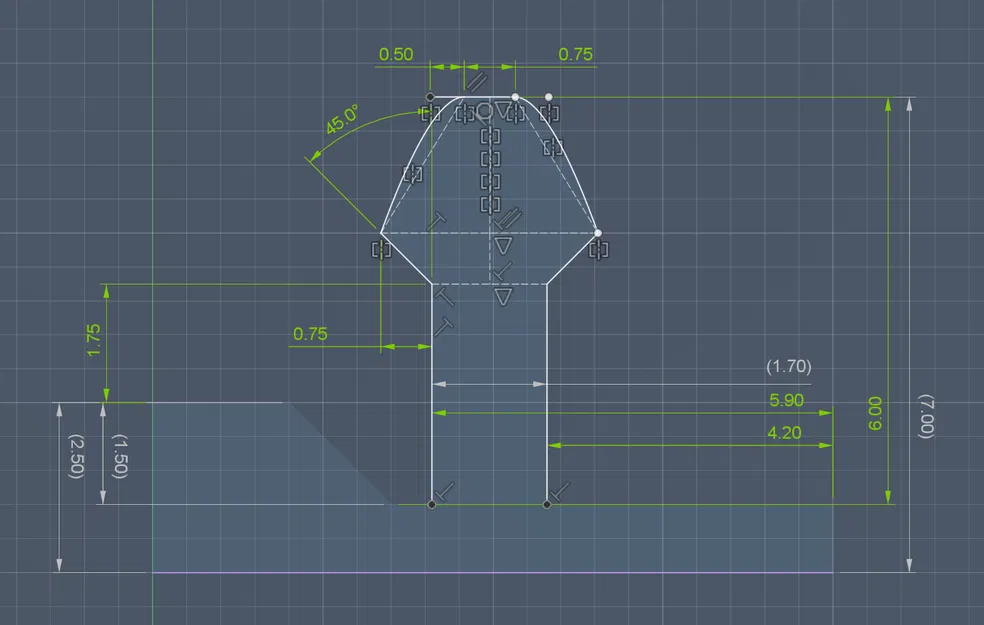

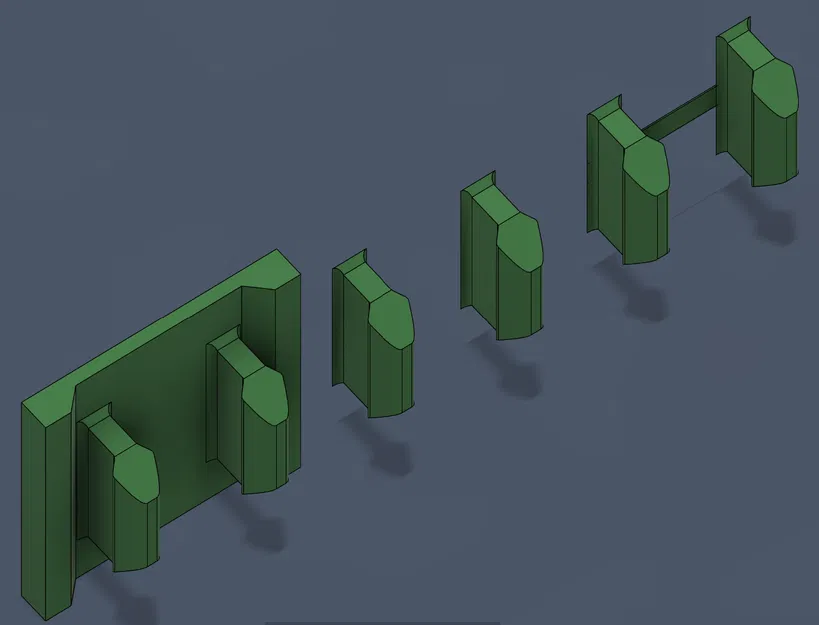

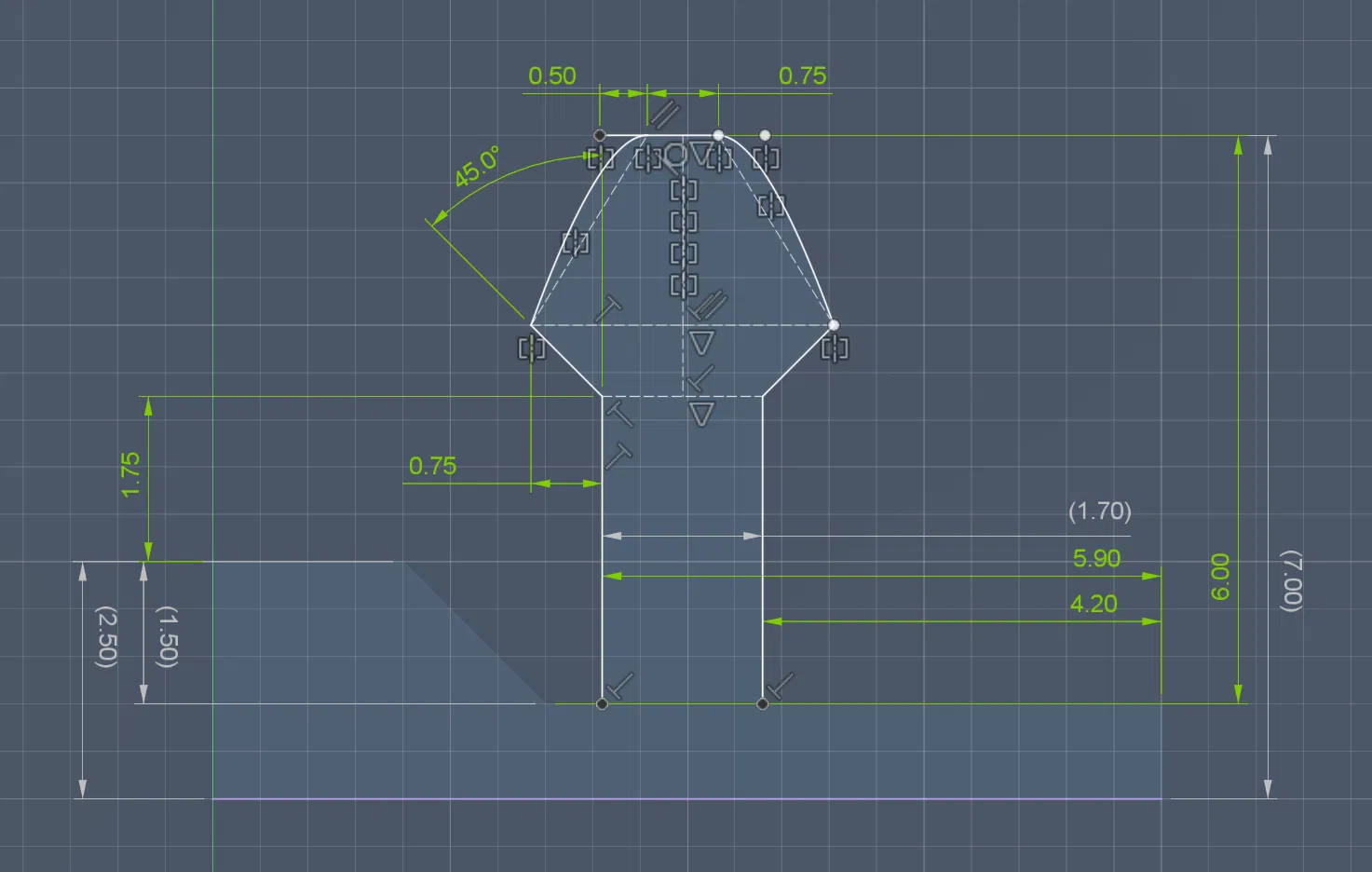

Vậy nên có V2, thiết kế snap tối ưu “chốt” (hy vọng) cuối cùng của mình. Nó giữ lại các đặc điểm như đường cong dạng côn (conical curves) và các overhang 45 độ không có chi tiết (featureless 45 degree overhangs) để in nhanh, sạch, và bấm snap dễ. Mình đã upload 3 kiểu model snap để bạn dùng:

1. Chỉ snap trái và snap phải. Import mấy cái này vào project rồi di chuyển có thể không giữ đúng căn chỉnh (alignment), nhưng bù lại cho bạn quyền kiểm soát nhiều nhất.

2. Bản gộp kèm head-space. Model này bao gồm thêm 2.5mm đầu tiên của một beam để nối hai snap và tạo đúng khoảng head-spacing cho dụng cụ teardown. Khuyến nghị giữ độ dày vách 1mm phía sau các snap.

3. Bản gộp kèm một strap mỏng. Model này để dễ tích hợp hơn, vì cái strap sẽ giữ đúng khoảng cách giữa hai snap và tạo một mặt tiện để canh thẳng phần khớp giữa (center joint alignment). Hãy chọn đúng tâm của mặt ngoài (outward face) để align, nếu không sẽ bị lệch 0.1mm (nếu đọc thấy khó hiểu thì vào CAD sẽ dễ hình dung hơn).

Mình có đính kèm 3 file 3mf riêng và một file step gộp. Mình cũng kèm model snap V1 để tham khảo và lưu lại. Lưu ý là các snap này được thiết kế theo tolerance, và không tính bù co rút vật liệu (material shrinkage) khi in vì chuyện này thay đổi rất nhiều tùy từng loại filament (mà phần đó cũng nên xử lý trong slicer luôn).
