Đạo cụ camera retro gập được - Trigat Sunshine Mini

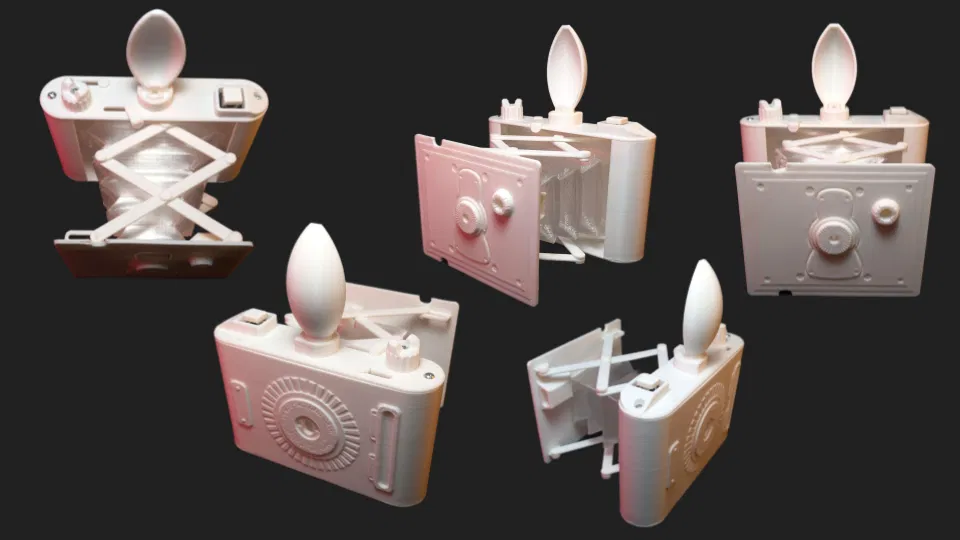

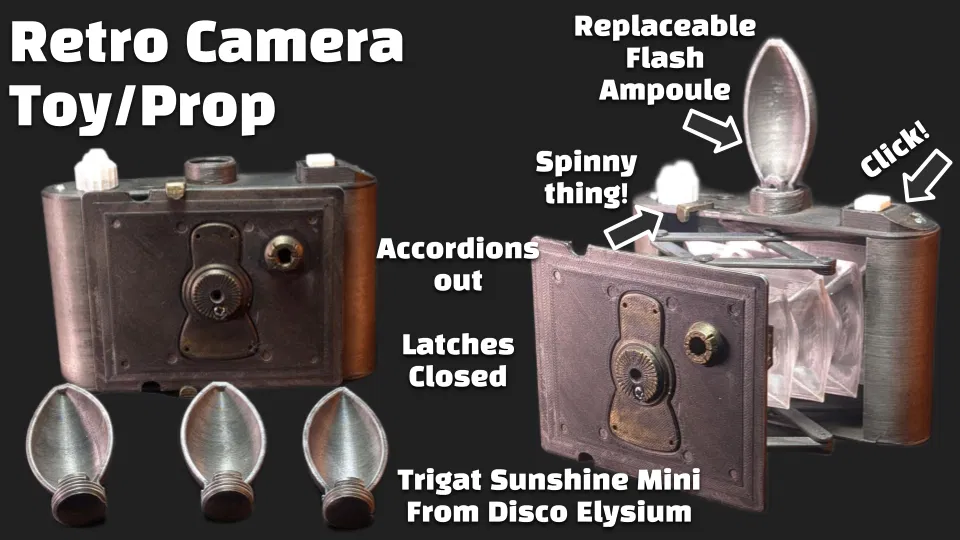

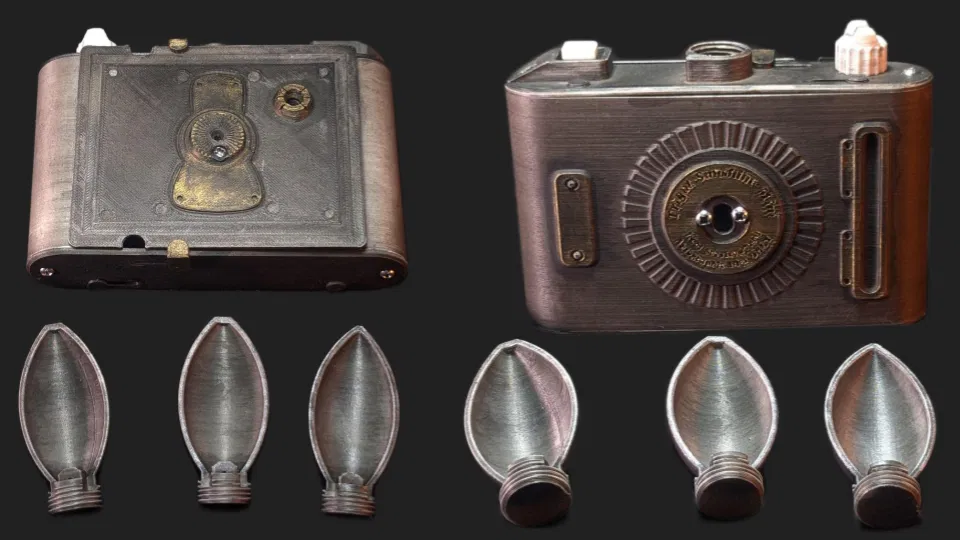

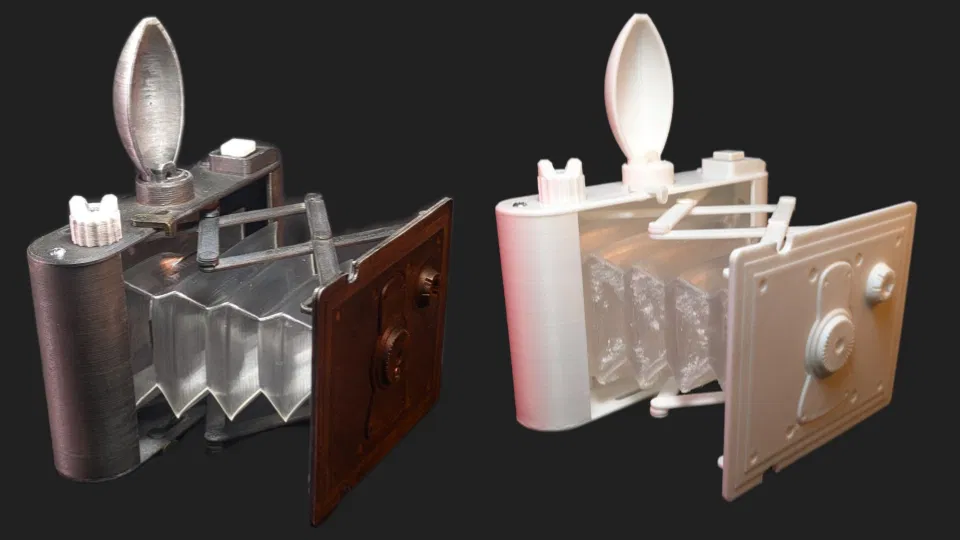

Một món đồ chơi/đạo cụ camera kiểu retro vui nhộn, có thể gập lại và nghịch “fidget” được. Mẫu này được thiết kế theo kiểu “Trigat Sunshine Mini” trong Disco Elysium — nhưng bạn cũng có thể xem nó như một chiếc camera du lịch tầm những năm ~1910s. Thiết kế tham khảo khá lỏng lẻo từ Kodak Vest Pocket Cameras — mà mình không phải chuyên gia, nên chắc chắn sẽ có nhiều chỗ chưa chuẩn. Chủ yếu làm ra cho vui tay, vừa thiết kế vừa nghịch cho đã.

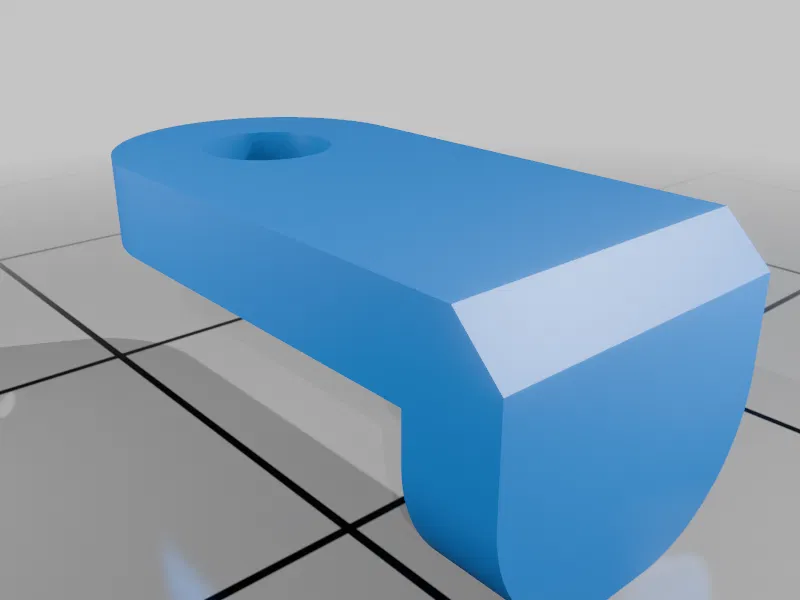

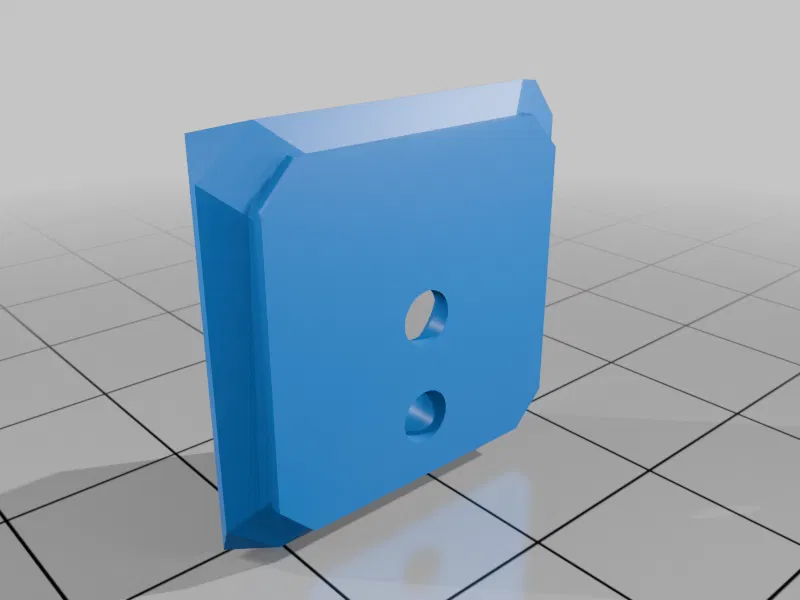

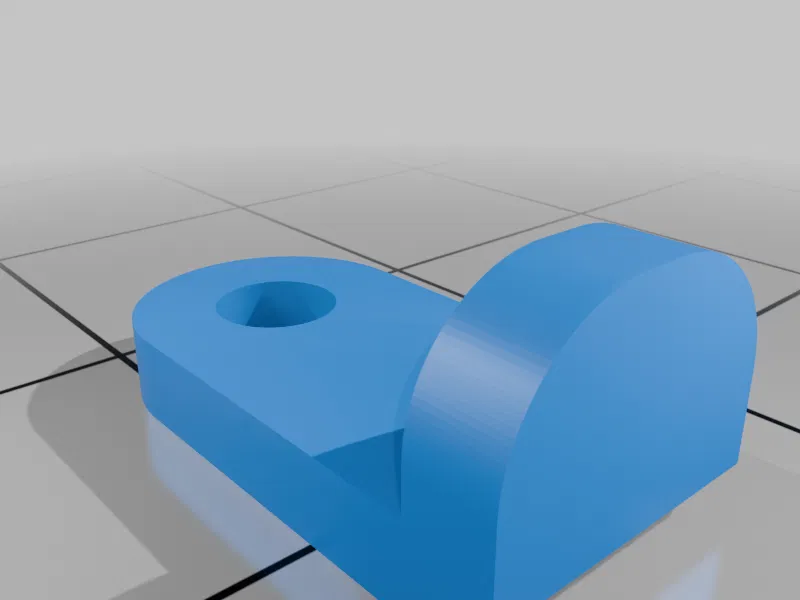

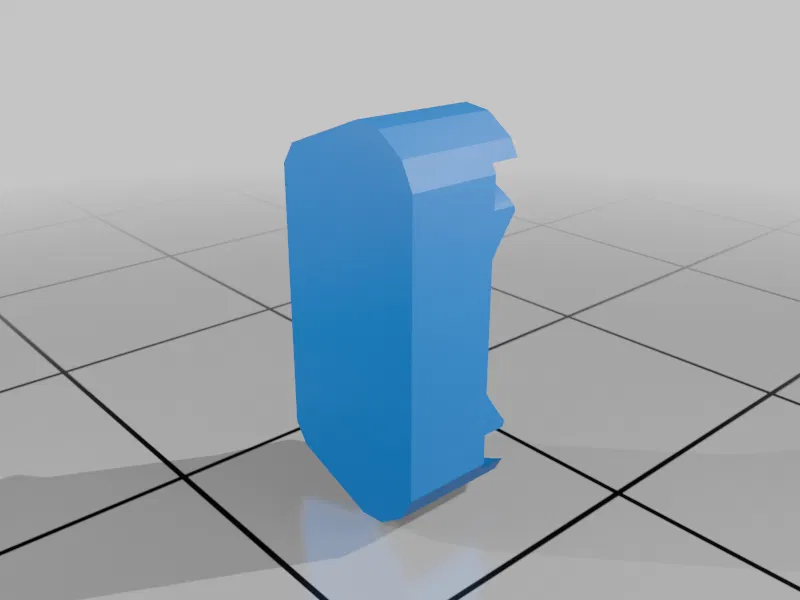

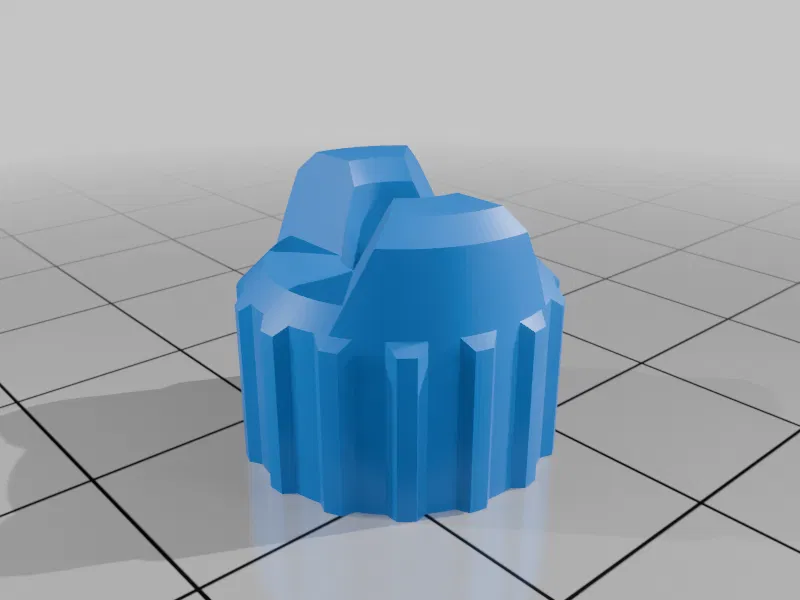

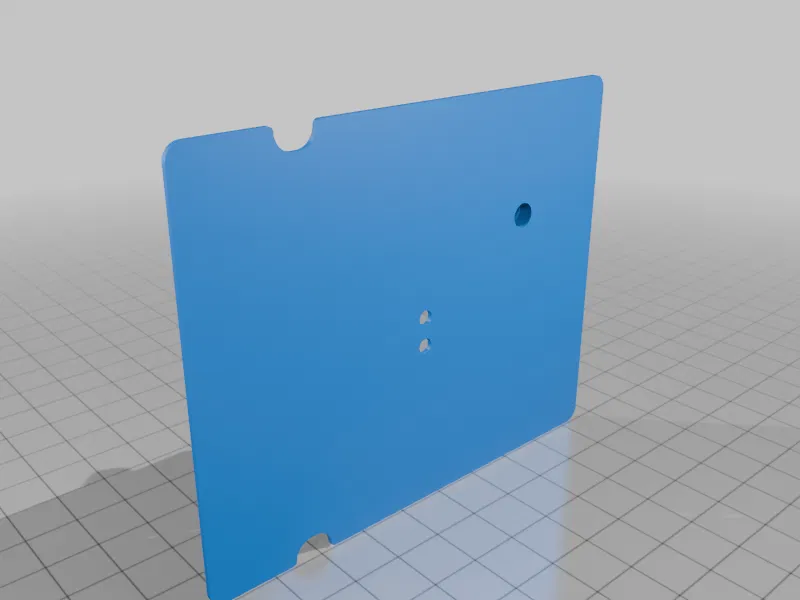

Với đa số chi tiết, mình đã để sẵn số lượng bản sao bạn cần (nên bạn sẽ thấy kiểu như “Latch” và “Latch (1)” — bạn cần in cả hai).

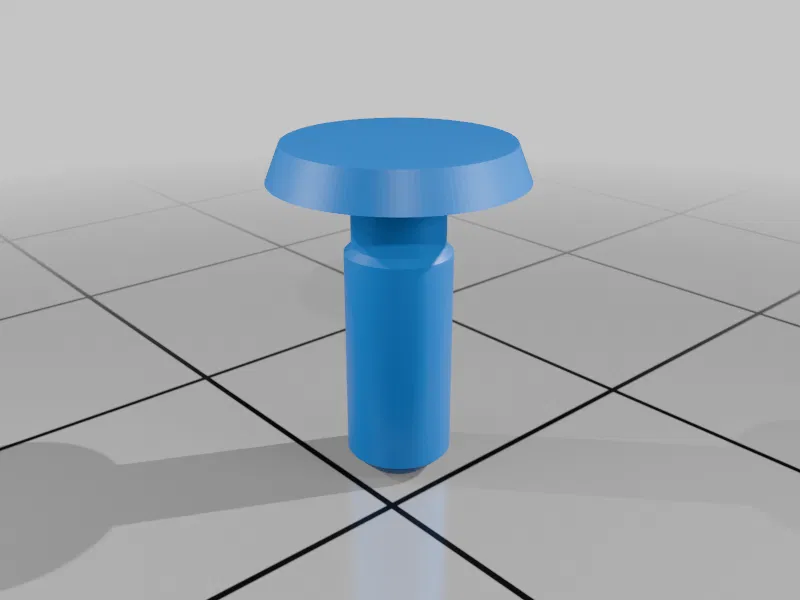

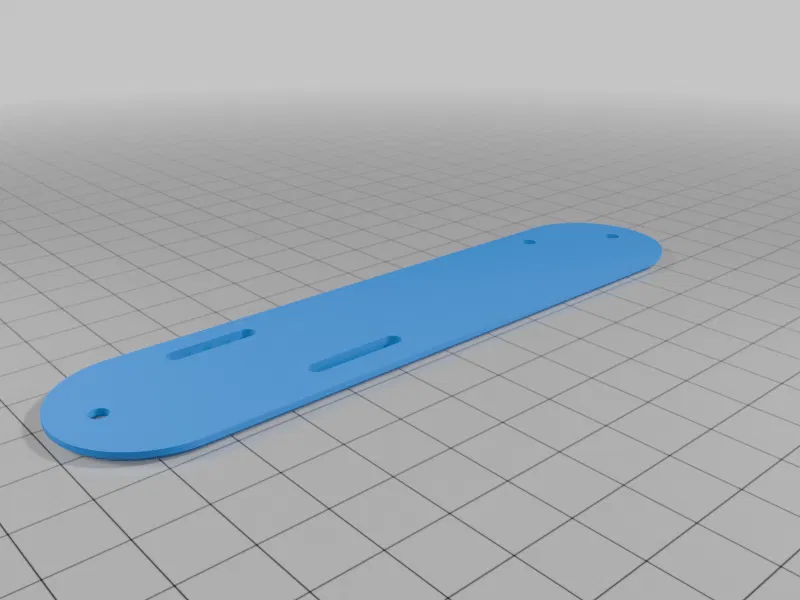

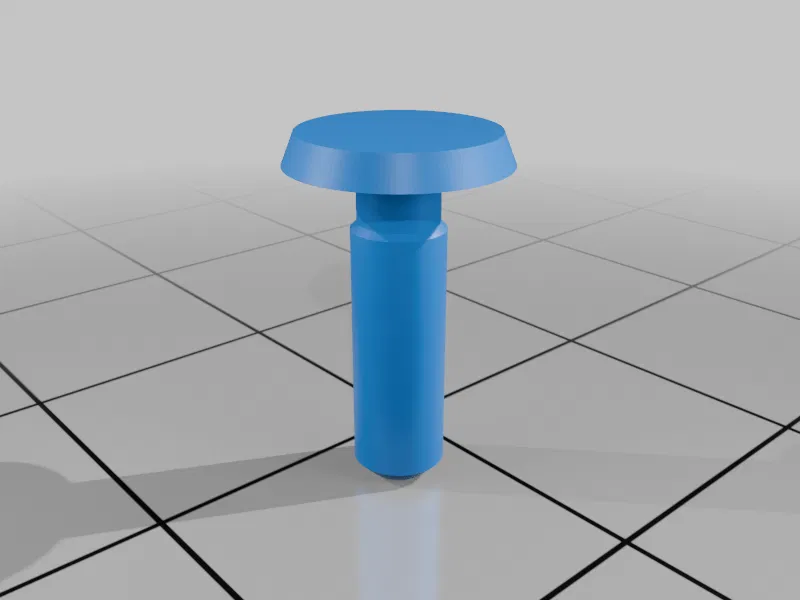

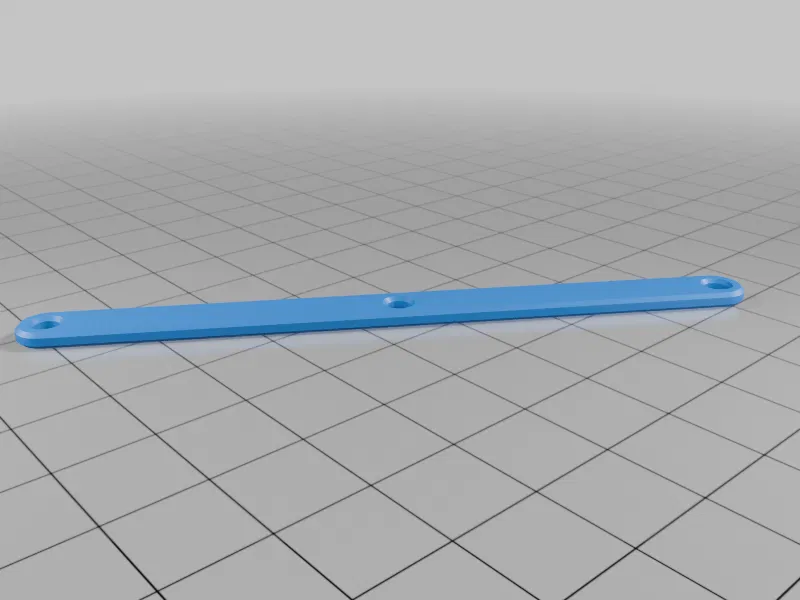

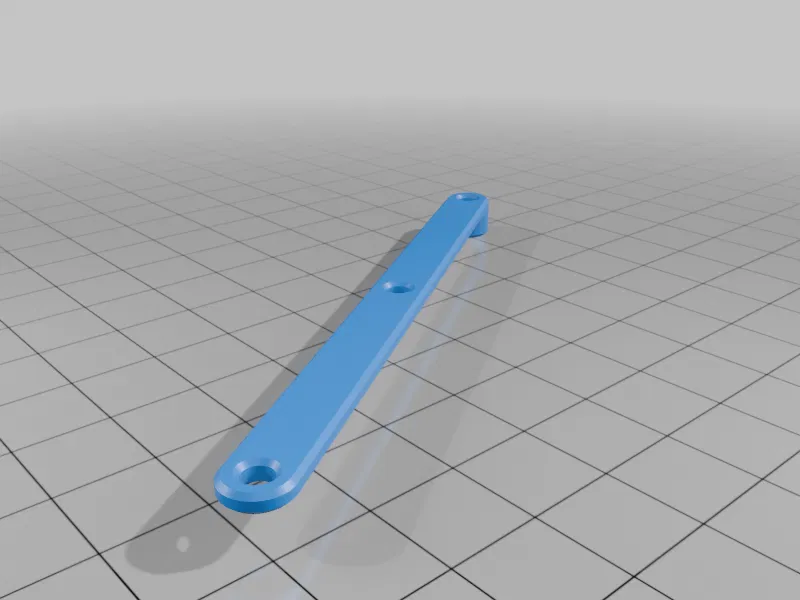

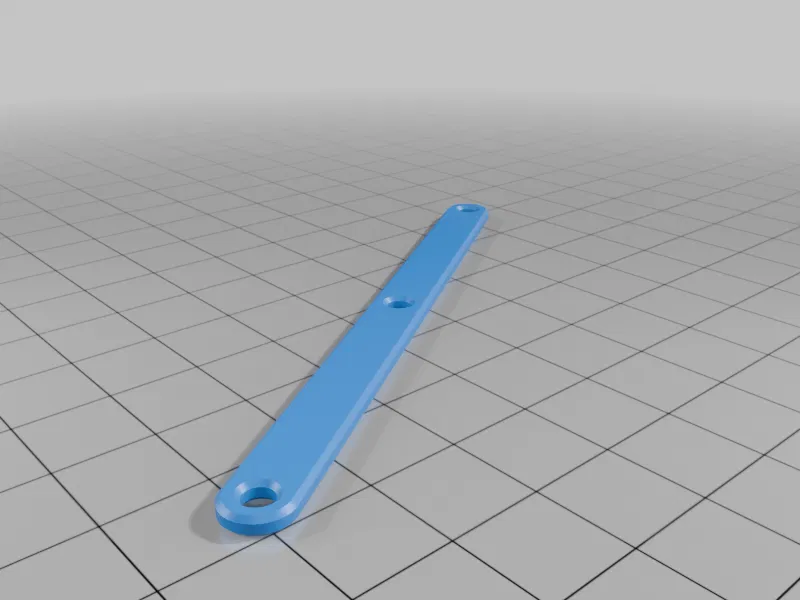

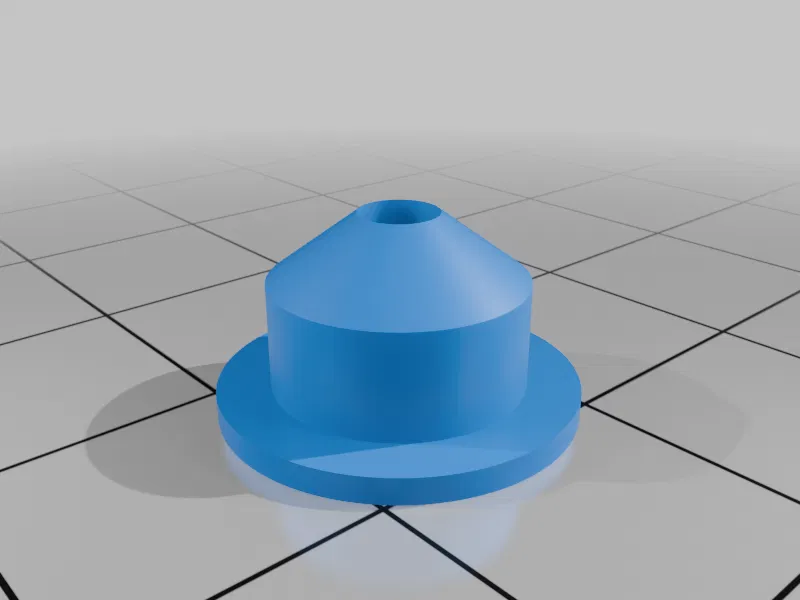

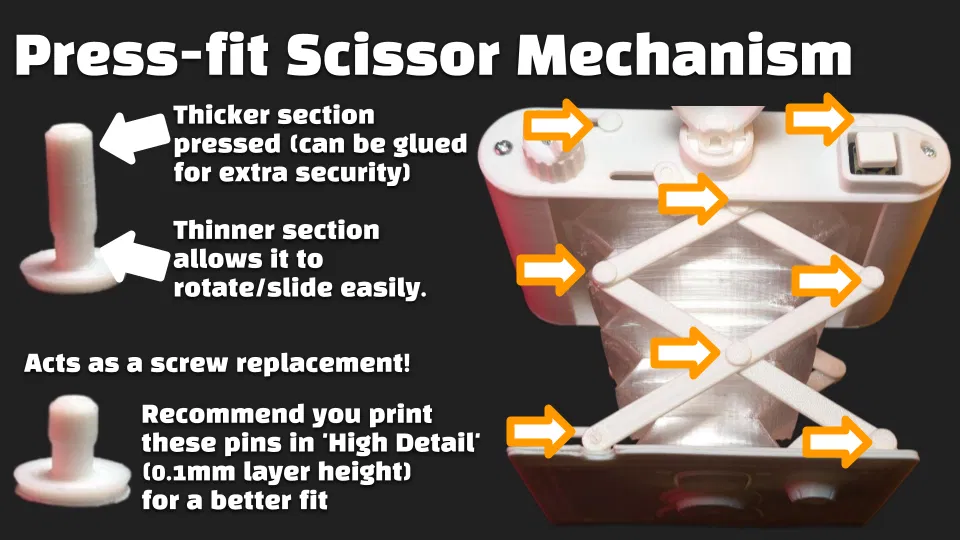

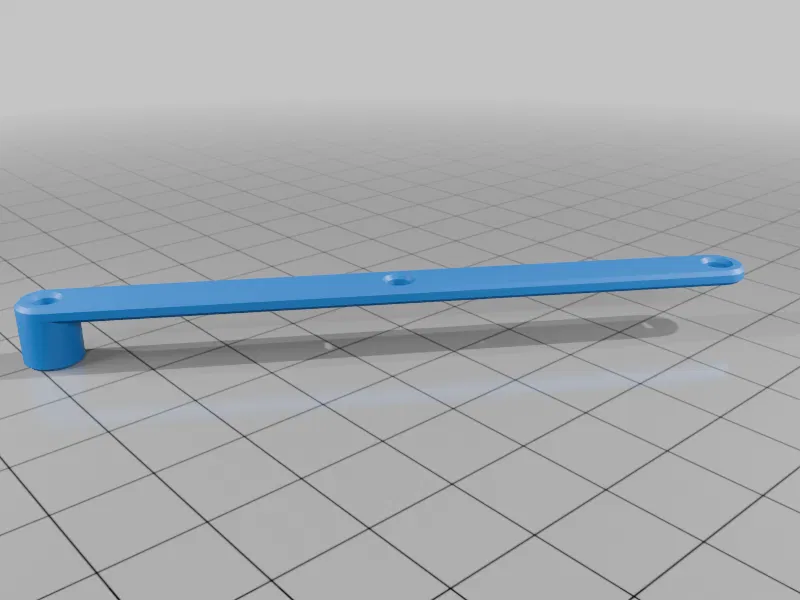

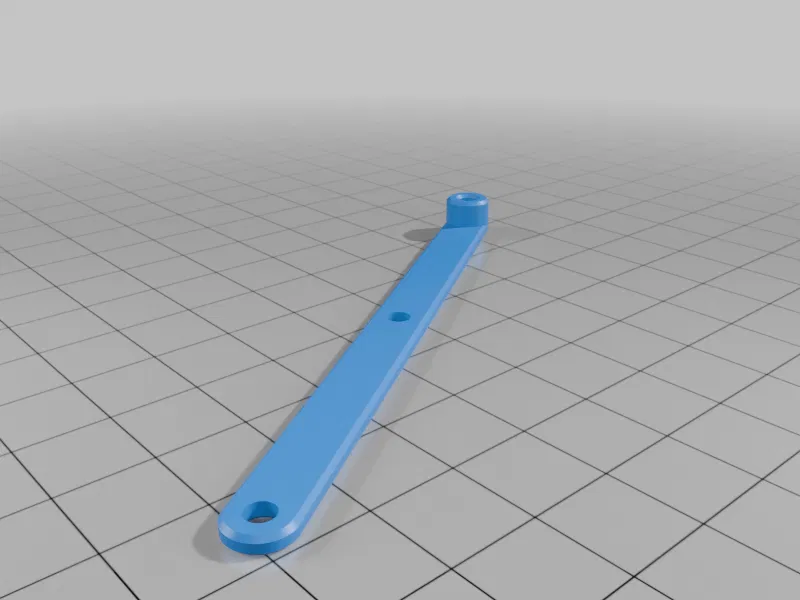

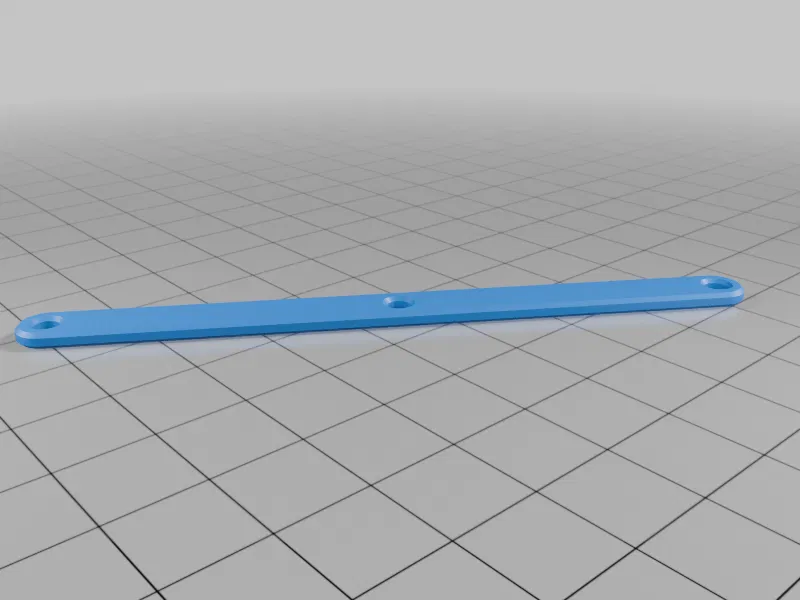

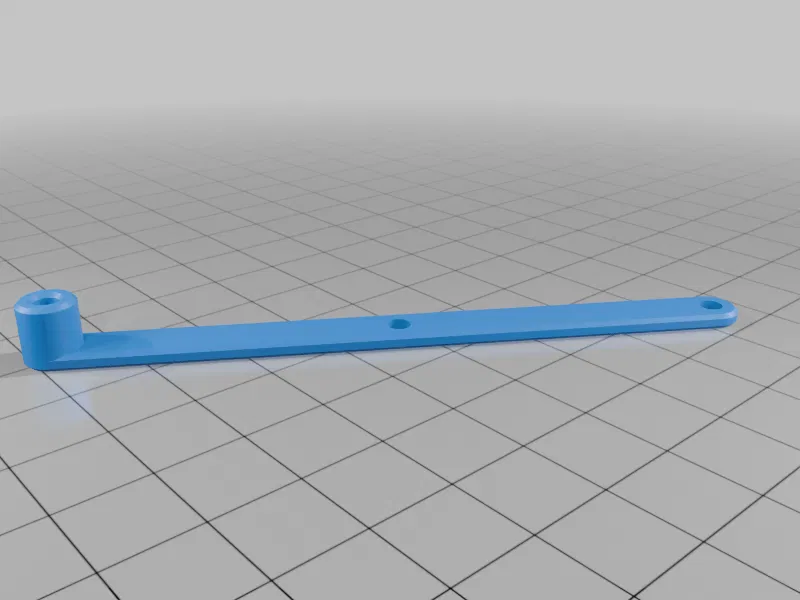

Bạn cũng sẽ cần nhân bản khoảng ~16 cái chốt “screw alternative” trong slicer (dùng cho scissor mechanism, các latch trượt, v.v.). Mình khuyên nên in riêng mấy chốt này ở chế độ ‘High Detail’ (layer height 0.1mm) để ép khít (press fit) tốt hơn. Phần lớn chỉ cần ấn vào là vào — nhưng bạn có thể chấm thêm chút keo siêu dính (super glue) sau đó để giữ chắc hơn. Lưu ý phần trục có hai đoạn: một đoạn dày hơn để cố định, và một đoạn mỏng hơn để latch/scissor/… có thể xoay/trượt tự do. Nhớ đừng để keo dính vào phần cần trượt.

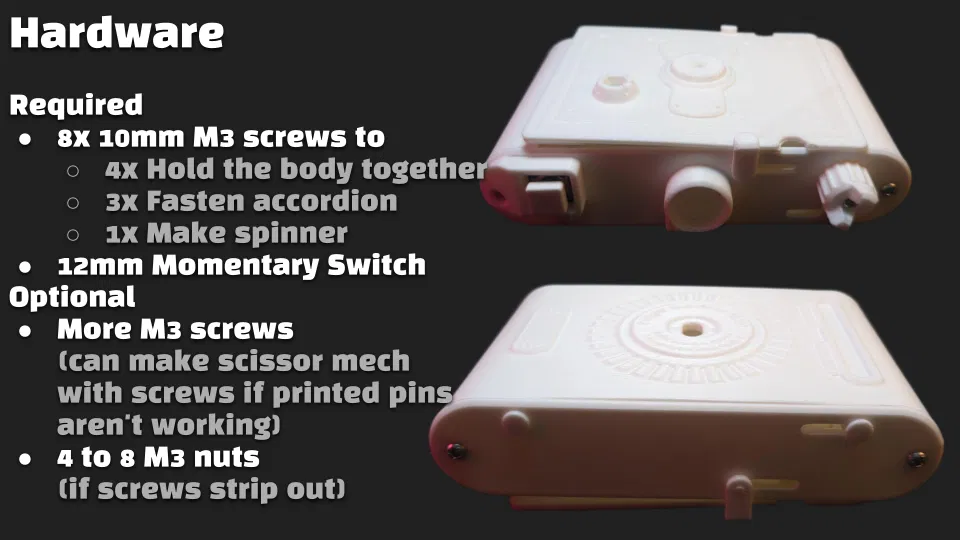

Bạn cần 8 con vít M3 dài 10mm và một công tắc nhấn nhả 12mm (momentary switch), nhưng chắc cũng có thể làm không cần cả hai (dùng keo, xốp, v.v.).

Nếu bạn thấy vít bị tuôn ren/“strip” khi siết, mình cũng đã chừa sẵn vị trí để gắn ê-cu M3 cho chắc hơn. Nếu mấy chốt “screw alternative” cho scissor mech không hợp với bạn, bạn cũng có thể dùng vít M3 thường (tốt nhất là loại ngắn) kèm ê-cu.

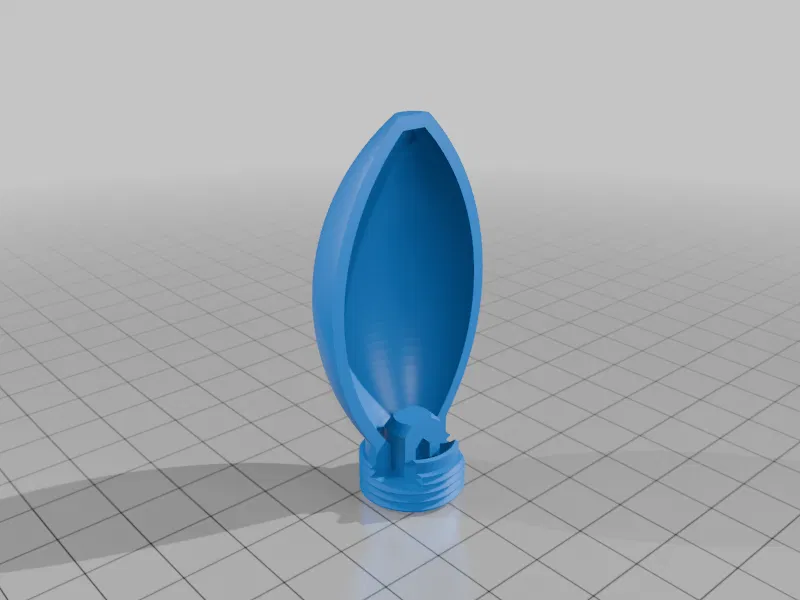

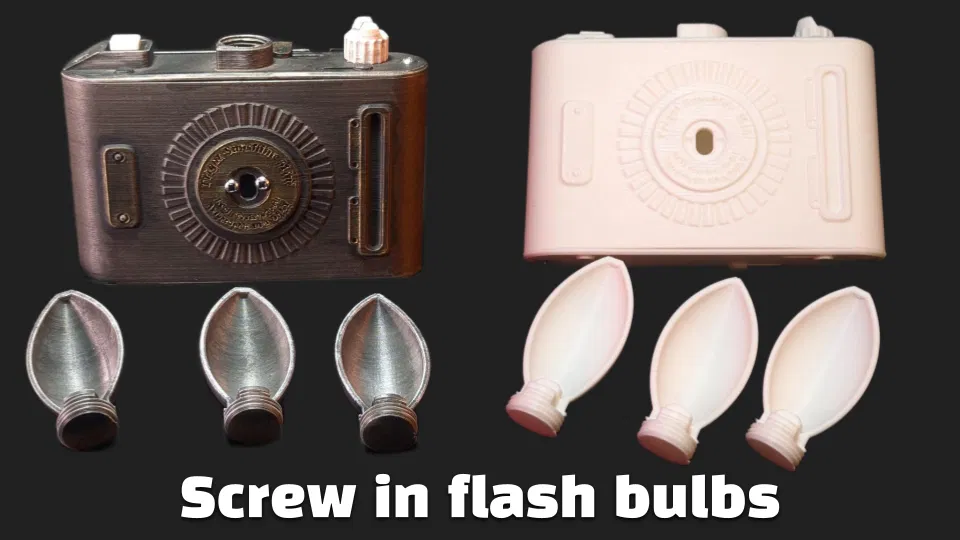

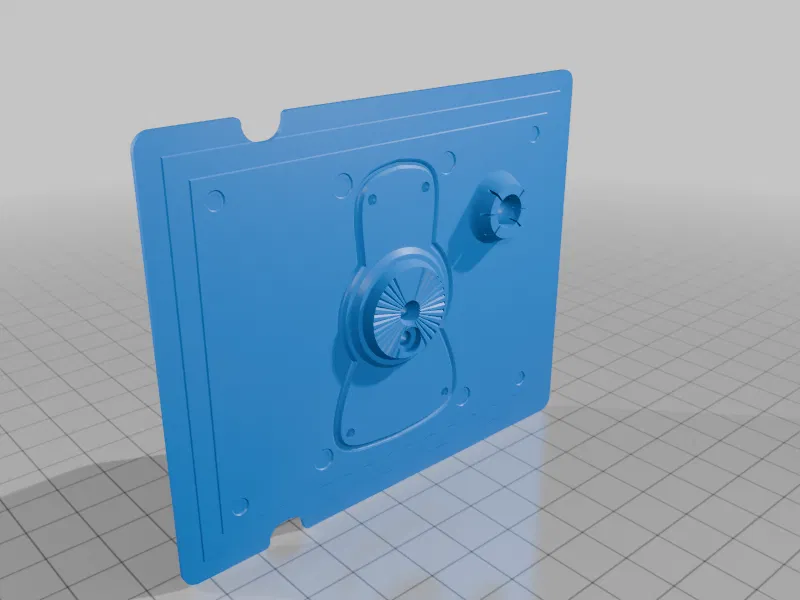

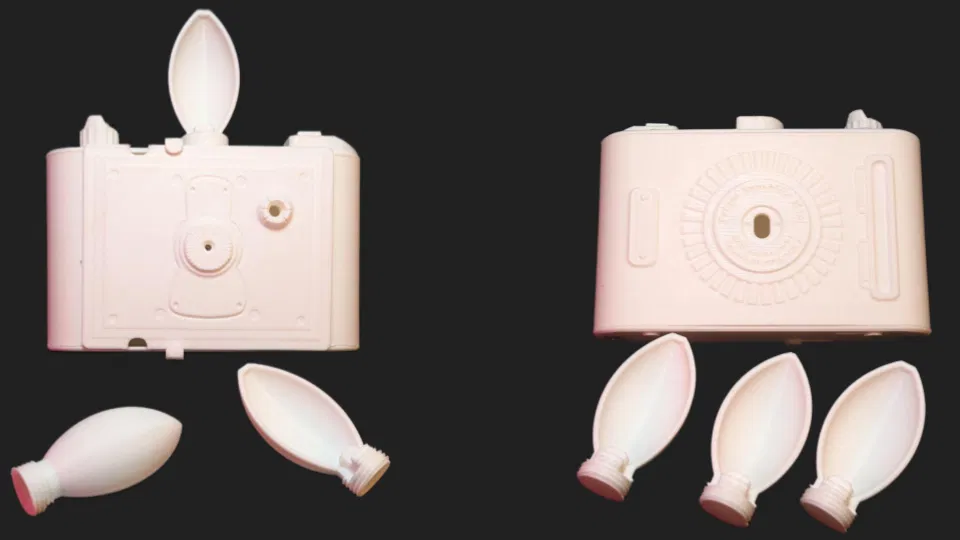

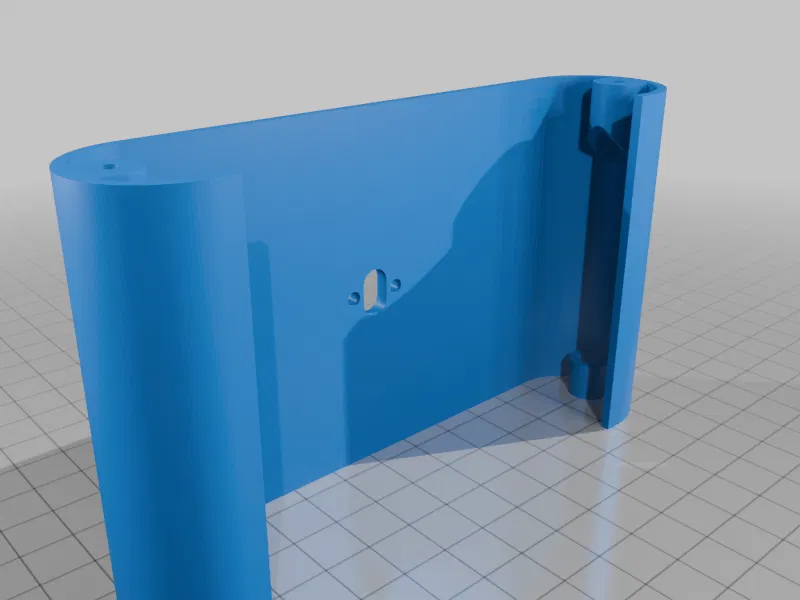

Tất cả đều được thiết kế để in nằm phẳng, không cần supports. Thân máy, scissor mech, bóng đèn flash, v.v. đều là mấy phần cơ bản, in PLA trắng rẻ tiền là ổn.

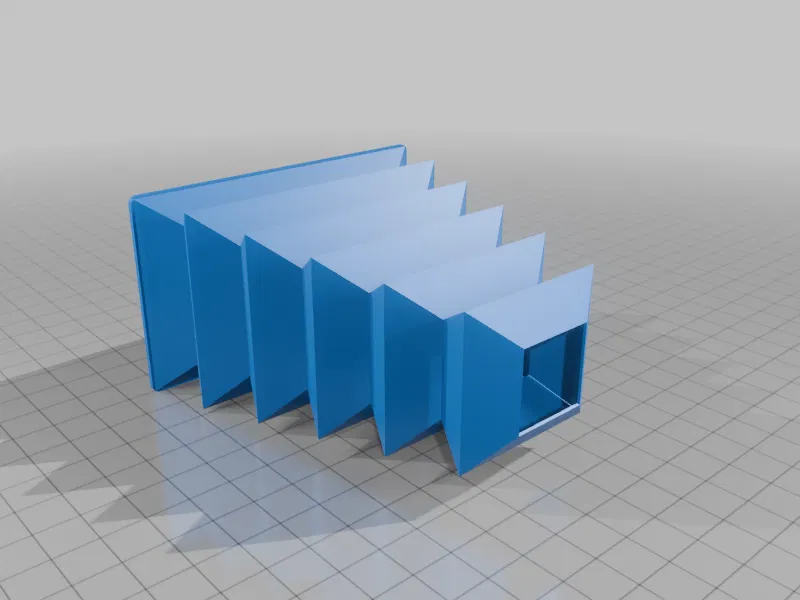

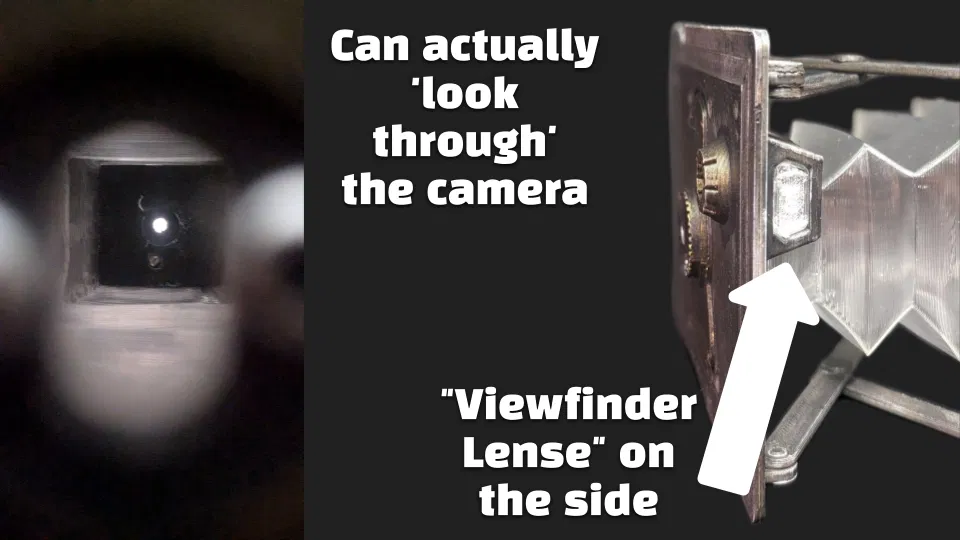

Mình in phần accordion và viewfinder lense bằng TPU trong mờ — đơn giản vì thấy nhìn cũng hay. Nếu muốn đúng kiểu “authentic” hơn thì làm phần accordion bằng giấy đen đục, và bạn có thể dùng file 3D làm mẫu tham khảo nếu muốn làm theo cách đó. (Nếu bạn chỉ có PLA hay gì đó, mình khuyên đừng in phần accordian, vì nó sẽ không gập lại đúng cách; cứ dùng giấy hoặc vật liệu khác nếu bạn không có TPU.)

Mình không phải kỹ sư và cũng như mọi dự án khác của mình, nếu được làm lại từ đầu thì chắc mình sẽ làm vài thứ khác đi — nên bạn cứ thoải mái remix và cải tiến thiết kế theo ý bạn. Onshape cad model ở đây.
