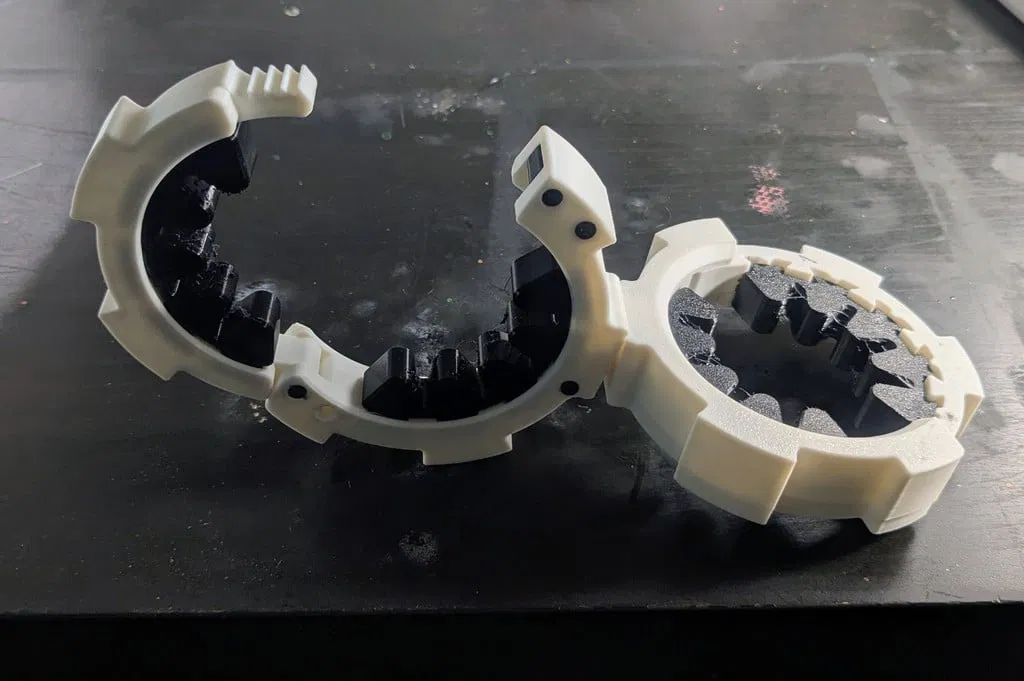

Còng tay Star Wars Binders (không nam châm, insert TPU mềm)

Nhiều mẫu binder trên mạng nhìn cũng ngon lắm, nhưng mình muốn một mẫu có:

• Không dùng nam châm

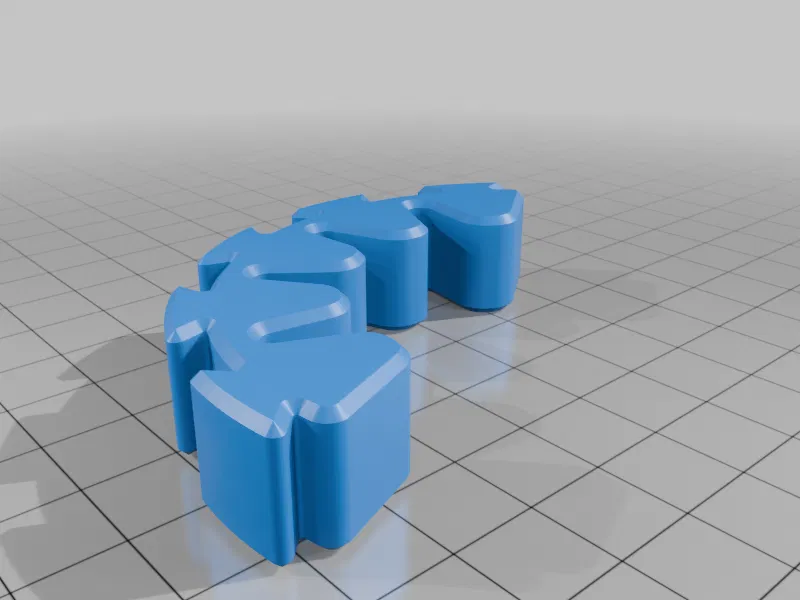

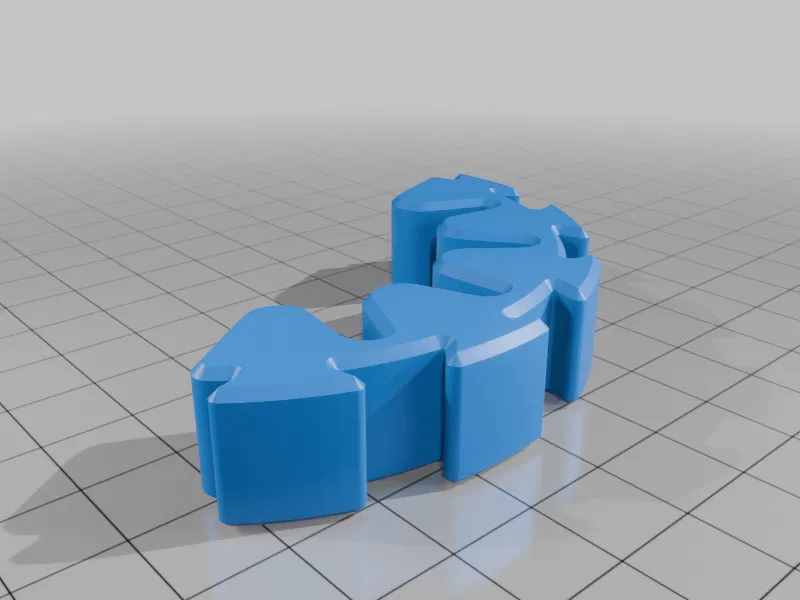

• Dùng TPU mềm làm miếng insert in được để ép/đỡ lên cổ tay

Bạn chỉ cần 10 con vít M3 dài 20mm (nếu muốn thì vẫn có thể xài ít hơn, kiểu 2 con rồi thêm keo cũng được).

CẢNH BÁO: mấy cái còng này nên mở ra khi bị kéo mạnh, nhưng nói thiệt mình không phải hãng đồ chơi đâu—chỉ là một ông trên internet. Bản in của bạn có thể sẽ hơi khác so với của mình, nên cẩn thận. Đừng...

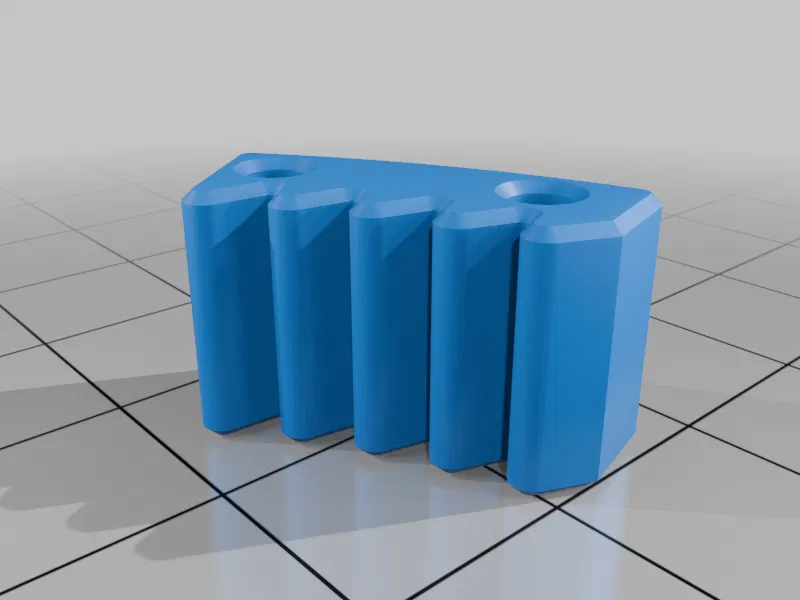

Để đóng còng, chỉ cần bấm cho nó khép lại, nó sẽ “ratchet” từng nấc. Để mở, chỉ cần bẻ/nhấn nhẹ phần cửa còng (cuff-door) vào trong một chút rồi kéo ra. Phần răng sẽ nhả và trượt ra. Trong trường hợp khẩn cấp, bạn có thể kéo mạnh; răng mềm sẽ cong lại, cho phép bạn rút còng ra.

Với phần TPU, mình khuyên dùng thành mỏng (2 perimeters), infill rất thấp (~10% thôi) và TPU mềm (độ cứng Shore 85).

Thiết kế này là parametric, nên bạn tùy biến theo ý luôn—ví dụ cổ tay to hơn, muốn còng dày hơn, v.v.: File OnShape ở đây
