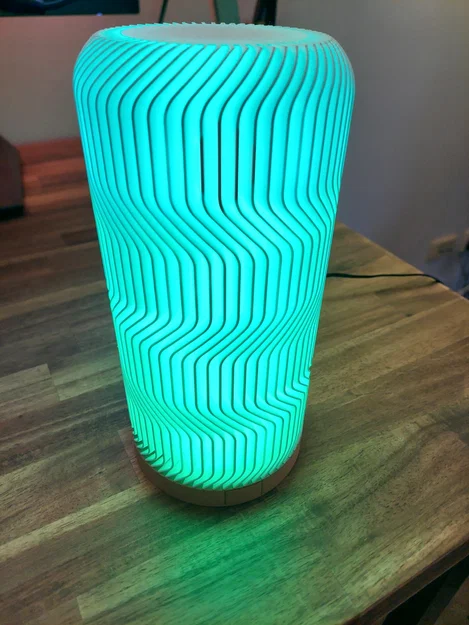

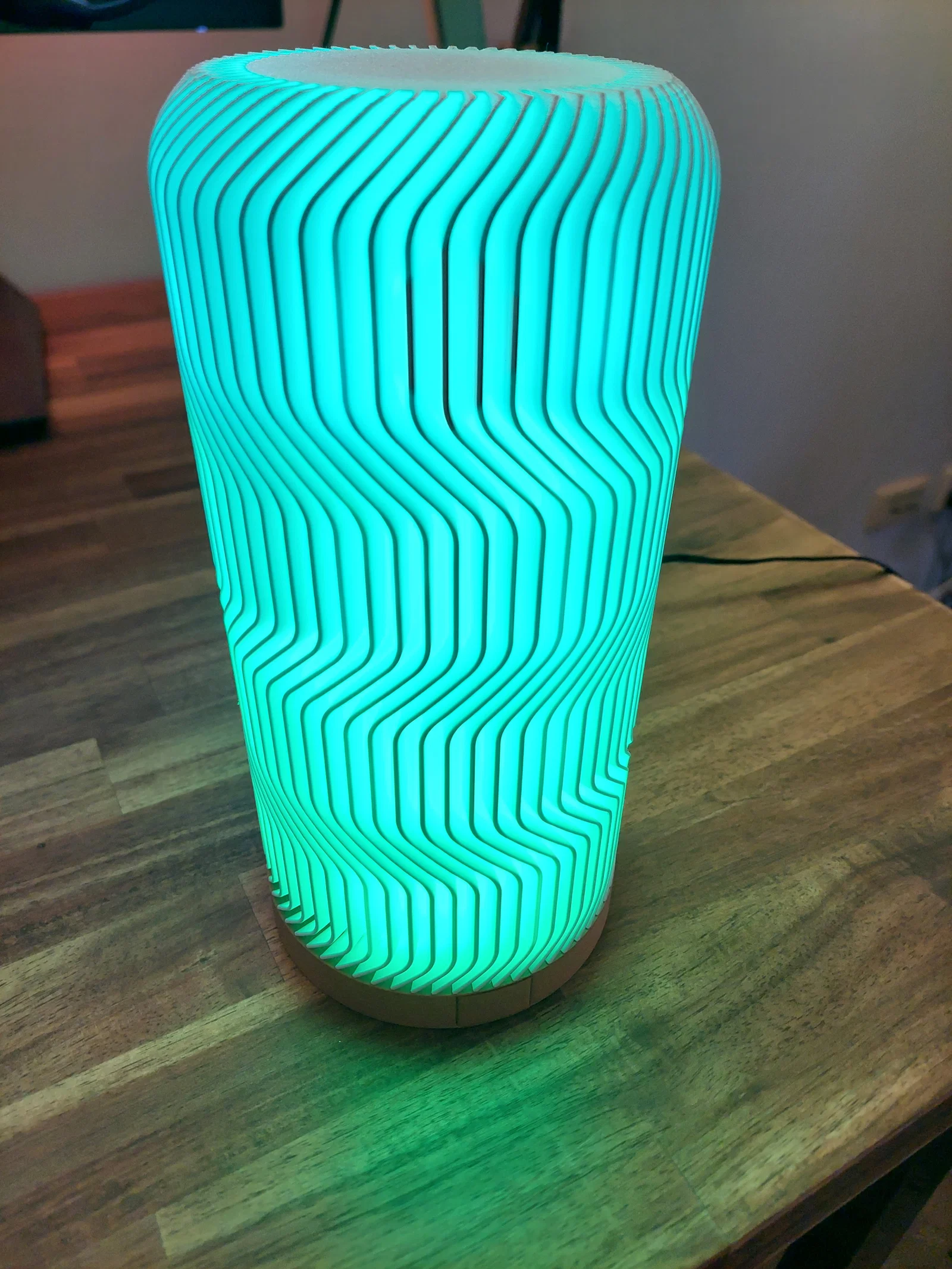

Đèn Yeah + Gyver double remix với thiết kế chụp đèn mới

Mình bắt đầu thêm một số thiết kế chụp đèn (shade) do mình tự làm. Nhớ ghé lại sau để xem thêm mẫu mới nha!

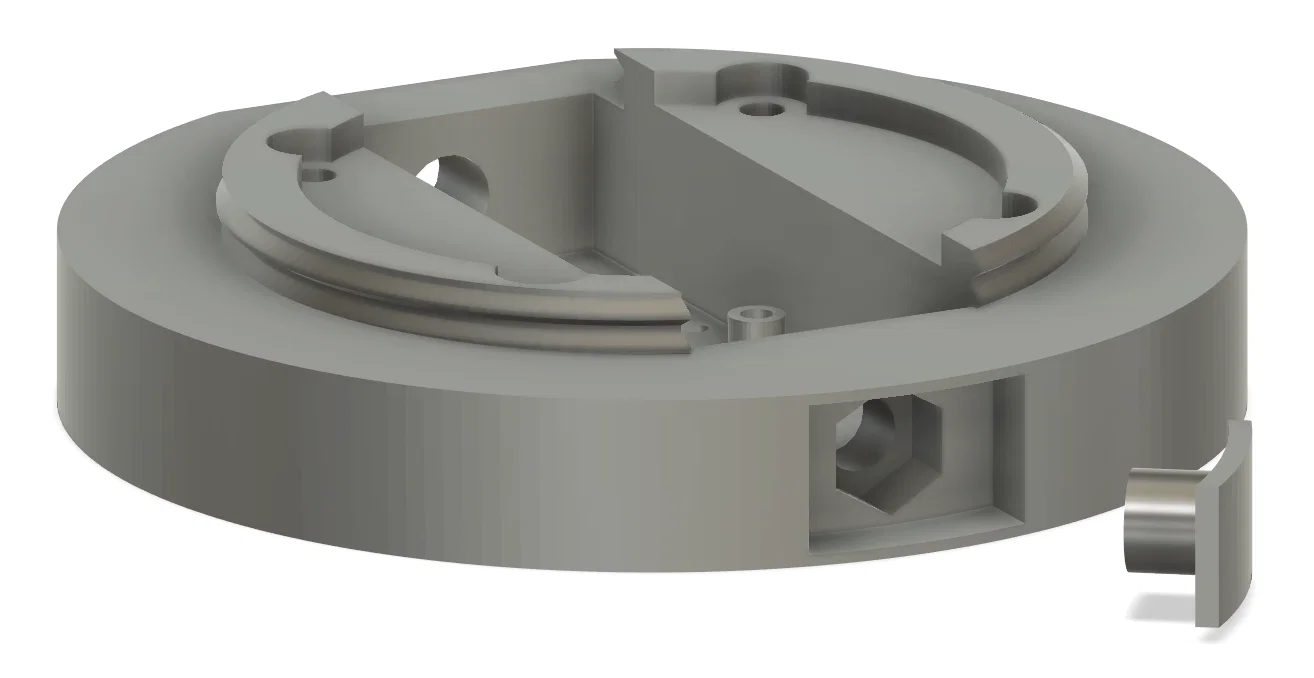

Bản remix này cũng có phần đế (base) được chỉnh sửa cho mẫu lamp upstream: thêm vị trí lắp nút bấm và cổng nguồn DC barrel jack.

Lamp của mình dùng 11 dải LED, mỗi dải 27 LED (hơi dư công suất) điều khiển bằng esp32 chạy WLEDs dạng 2D array, nên pattern nhìn sẽ đồng bộ (coherent). Nút bấm cho phép chuyển qua lại giữa các animation và tắt đèn mà không cần rút nguồn.

Về nguồn, mình dùng module LM2596 DC-DC buck converter để cấp 5V cho LED và esp32 từ cổng barrel jack đầu vào 9–24V 2A.

Dán vòng ren (thread ring) vào chụp đèn, mình dùng keo epoxy 5 phút.

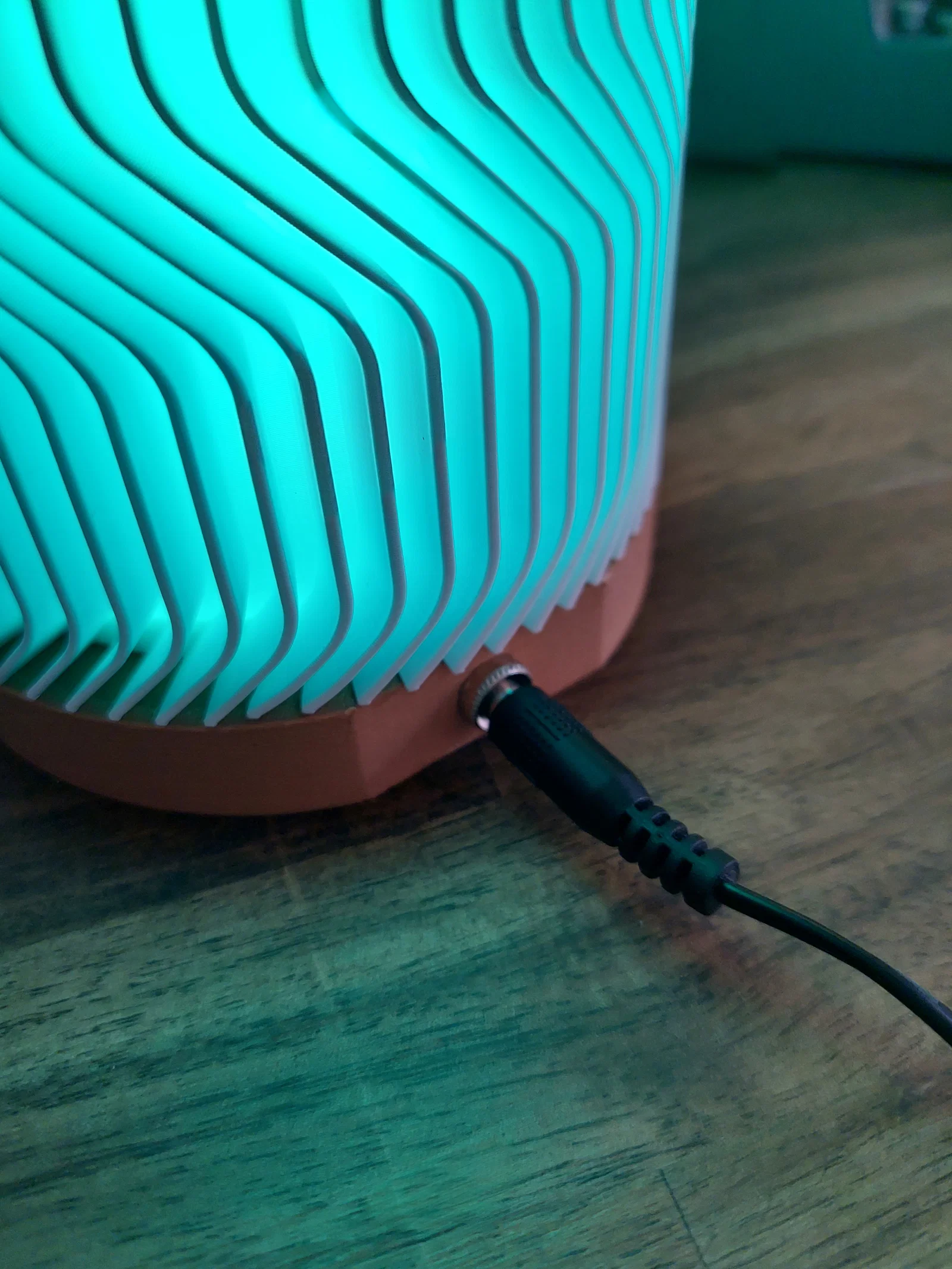

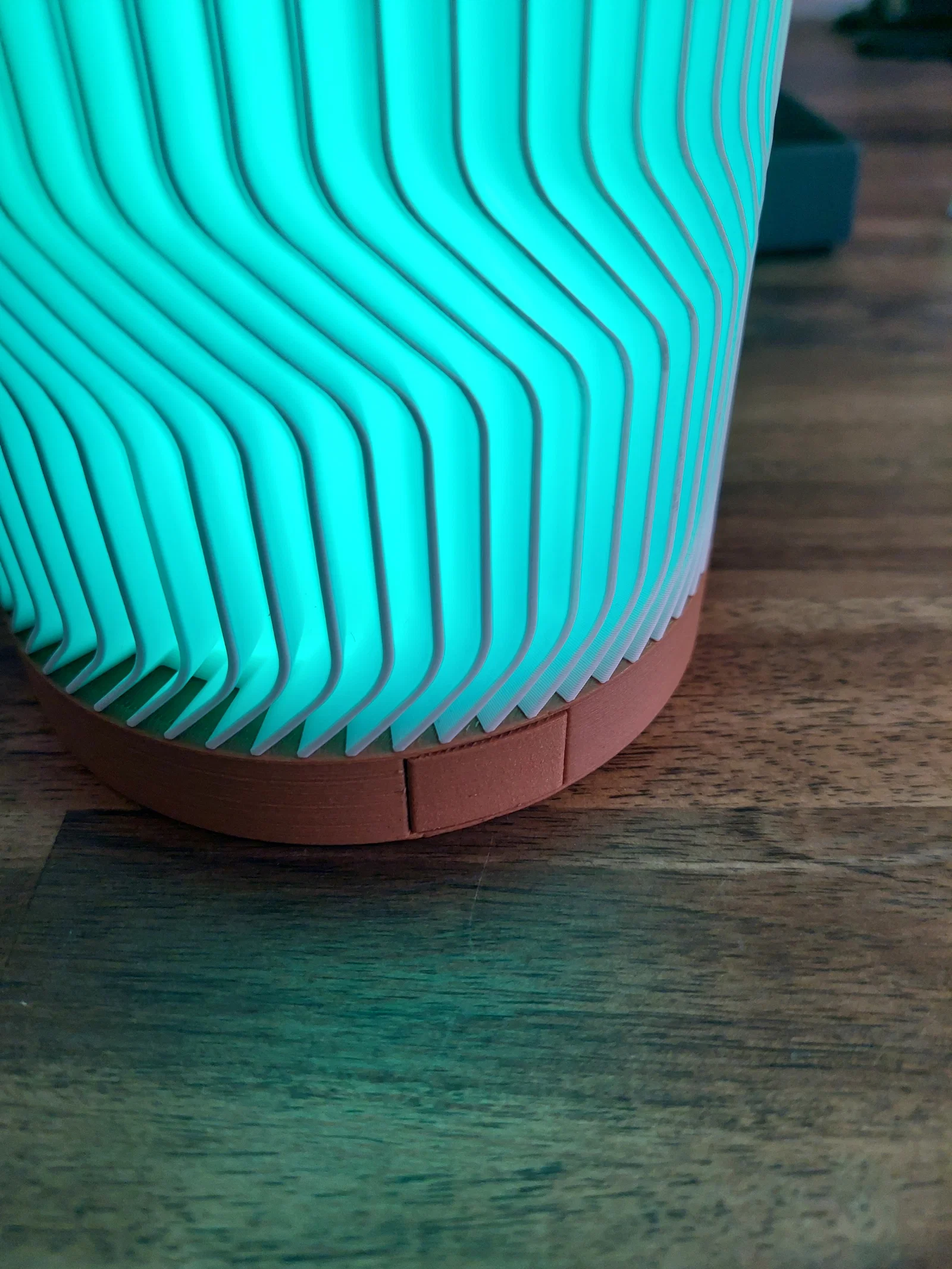

Công tắc và DC barrel jack vặn ren trực tiếp vào chi tiết in, còn nắp nút (button cover) thì có thể ấn vào công tắc.

Print settings:

• Shades
  • White PLA
  • In ngược (upside down)
  • Vase mode
  • Layer 0.2 mm
  • 5 bottom layers
  • Giảm tốc độ in trong ~10 lớp đầu vì mình bị vài lỗ nhỏ ở khu vực này
• Base
  • Wood PLA
  • Đỡ phần mặt trước của công tắc bằng organic supports
  • Phần còn lại của model không cần support
• Button
  • Wood PLA
  • Chỉ support từ print bed
• Thread, led stand
  • Không cần supports

Button dùng:

https://vi.aliexpress.com/item/1005007783283991.html (tìm bằng từ khóa “momentary button”)

https://www.jaycar.com.au/black-miniature-pushbutton-spst-momentary-action-125v-1a-rating/p/SP0711

https://www.altronics.com.au/p/s1071a-spst-black-push-off-mini-pushbutton-switch/

DC barrel jack input:

https://vi.aliexpress.com/item/1005004294161887.html (tìm bằng từ khóa “2.1mm DC barrel socket”)

https://www.jaycar.com.au/2-1mm-inline-male-dc-power-connector/p/PS0526

https://www.altronics.com.au/p/p0614-2.1mm-male-dc-power-strain-relief-line-socket/
