Mount đầu nối 2 Pin Magnetic Pogo pin connector (gắn lên gỗ)

Mẫu này dùng để gắn một đầu nối pogo pin 2 dây loại “beefy” lên bề mặt gỗ. Nó được thiết kế cho phiên bản 10mm của món này:

https://www.amazon.com/dp/B0FN3Y18YB?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Mình chọn loại này vì vài lý do:

• chắc, chịu tải tốt:

  • pogo pin là cỡ 20 gauge (khả năng chịu dòng 5+ amp)

  • nam châm rất mạnh

  • có kèm washer vừa bảo vệ nam châm khỏi nứt, vừa tạo tiếp điểm thứ hai

• 2 pin: miễn là hai bên áp sát tiếp xúc đầy đủ, bạn có thể dùng một cặp cho 2 dây dẫn.

• giá ổn. Một số sản phẩm khác mắc gấp 5 lần.

• có bán trên Amazon.

Tiếc là gần như không có cách hợp lý để gắn mấy đầu này ngoài việc hàn lên PCB… trừ khi bạn có máy in 3D. Cái mount này có các điểm sau:

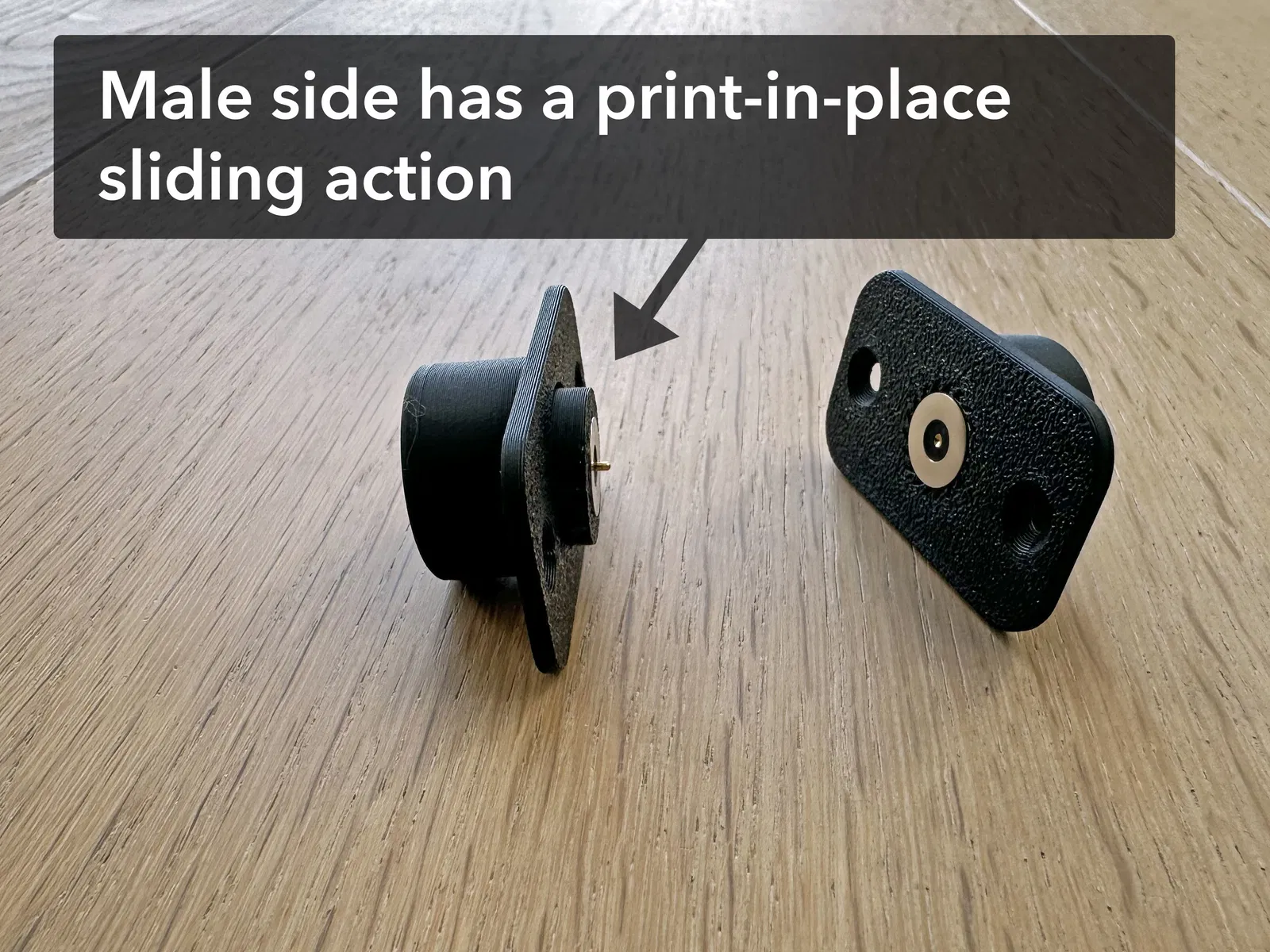

• phần giữ bên “male” có cơ chế print-in-place sliding action với hành trình 4mm (2mm vào và 2mm ra). Mình sẽ lắp nó trong một món nội thất sao cho trọng lực kéo phần này đi xuống. Như vậy nó sẽ thụt vào và tránh làm hư pogo pin.

• phần giữ bên “female” là cố định.

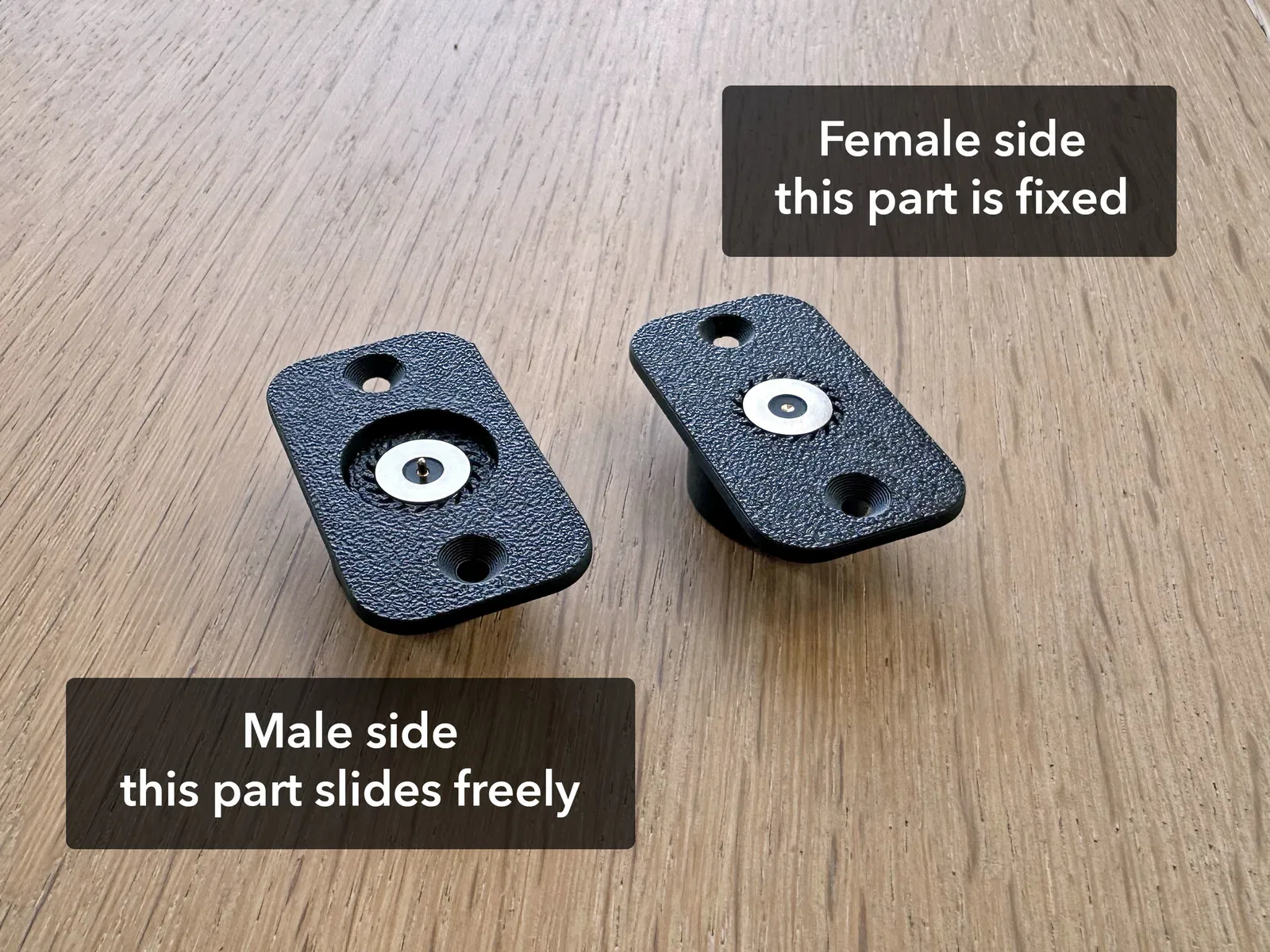

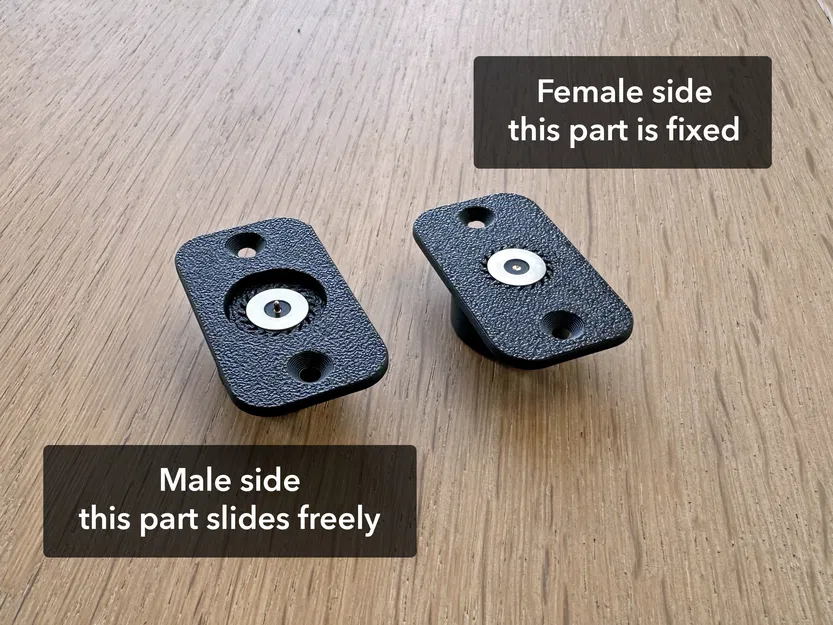

• khi đưa hai bên lại gần, lực nam châm sẽ đẩy bên male bật ra để tiếp xúc. Cả hai bên đều nhô nhẹ khỏi bề mặt mount để washer chạm khít hoàn toàn.

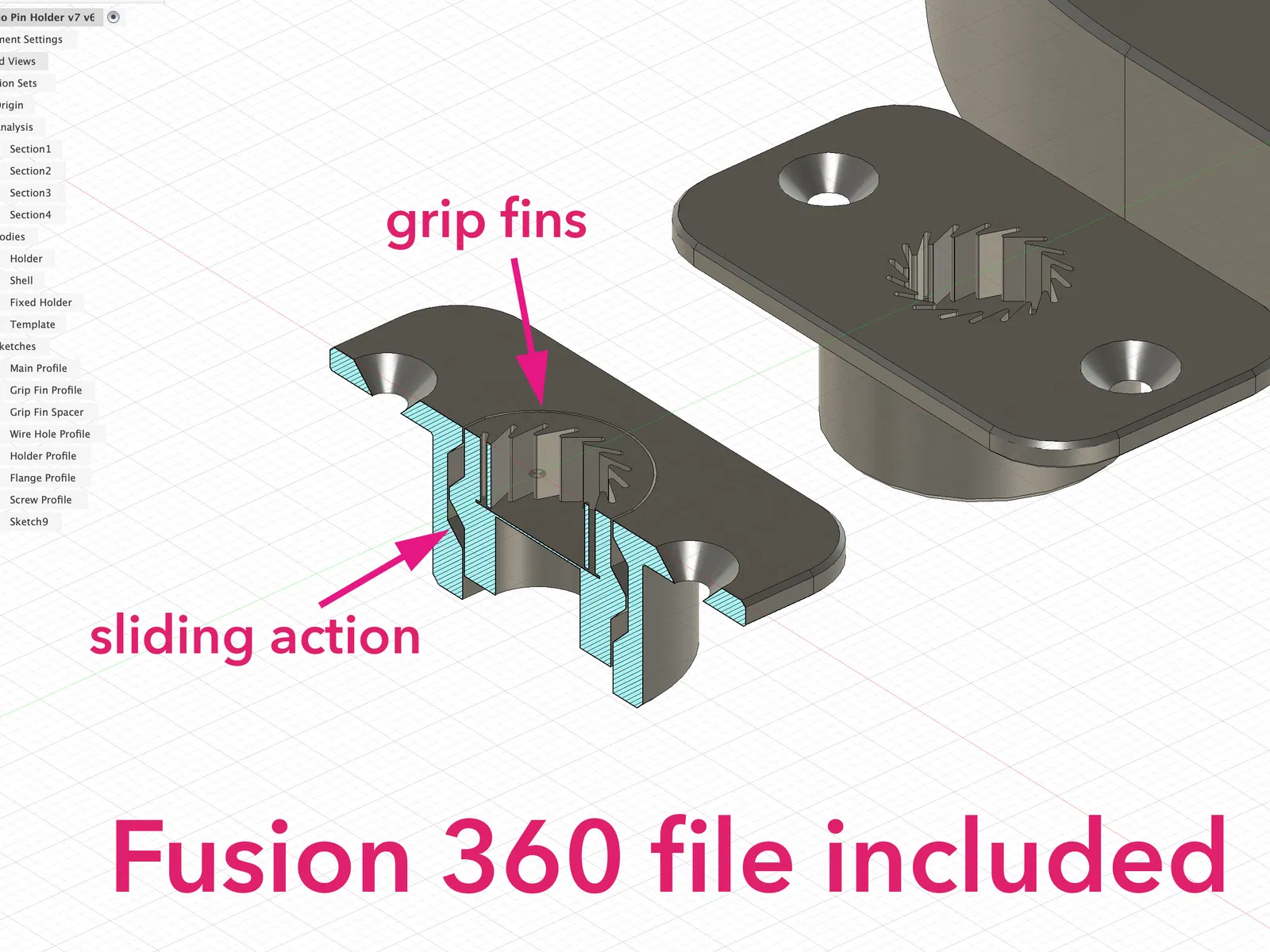

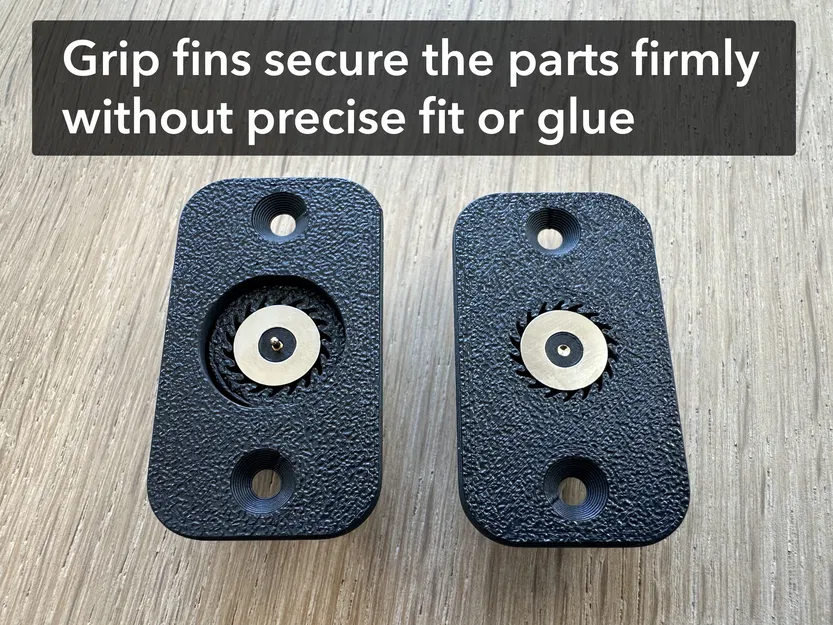

• cả hai bên đều dùng các gân bám (grip fins) để giữ chặt linh kiện mà không cần keo. Chỉ cần press-fit linh kiện vào mount là nó giữ. Muốn tháo thì đẩy từ phía bên kia ra bằng kìm mũi nhọn, tua vít, v.v.

• thiết kế cho lỗ 7/8" (dùng mũi khoan Forstner)

• thiết kế cho mũi router 1/2"… có template tuỳ chọn để phay (route) phần mortise nhằm âm mount cho phẳng mặt gỗ.

In 3D (Printing):

• không cần support.

• setting khuyến nghị: 3 layers, wall generator: Arachne.

• trong model có một cầu (bridge) 1 lớp cần gỡ ra bằng kìm mũi nhọn.

Vì sao mình thiết kế cái này?

Mình đang làm một số món nội thất có đèn LED, cần tháo ra được để vệ sinh và bảo trì. Mình đang thiết kế một module đèn LED (kiểu khung gỗ tối giản bao quanh một LED strip) có thể trượt ra/vào và mình muốn một cách kết nối điện “hands-free” để cấp nguồn. Giải pháp này đáp ứng đủ: đầu nối điện có thể được âm vào các phần nội thất, khi ráp lại thì nó tự bật ra và có chút độ rơ để chịu lệch (misalignment) nhẹ… đồng thời vẫn tải đủ dòng để chạy LED.
