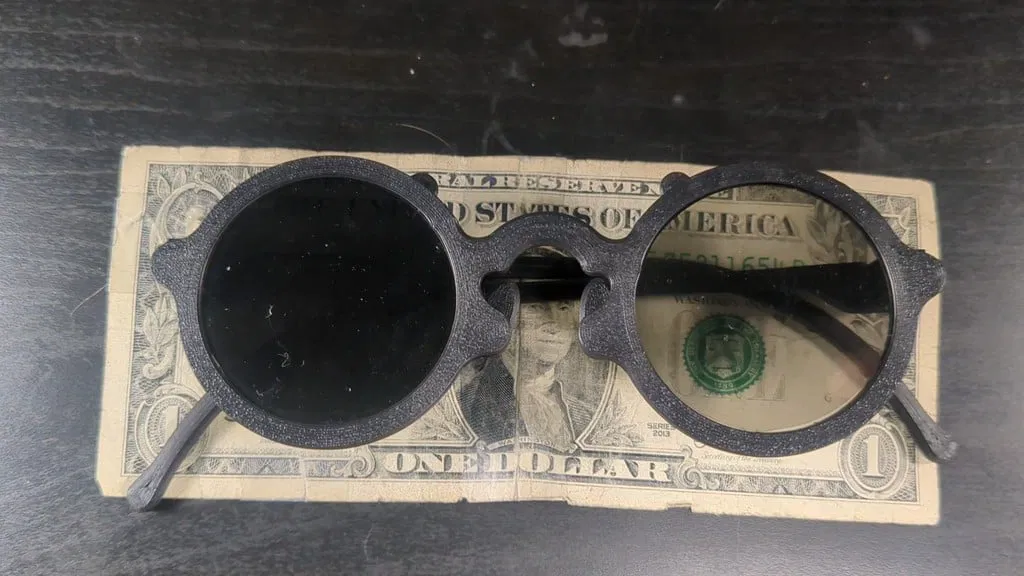

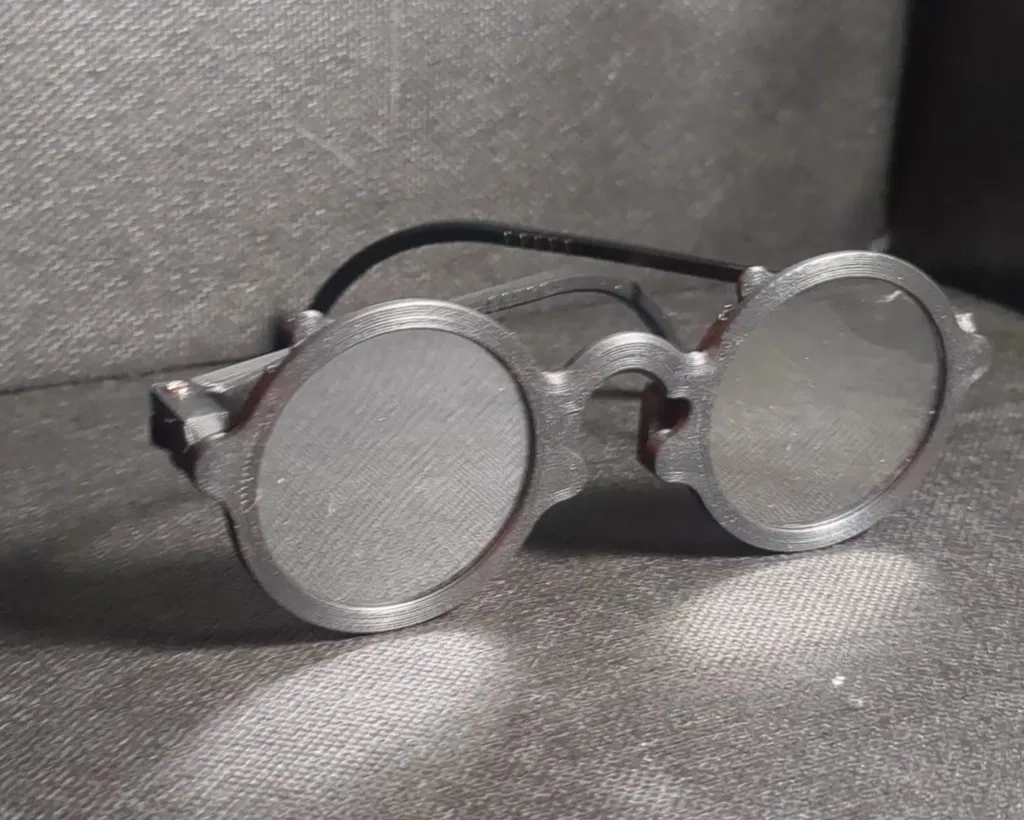

Video! Tất cả chi tiết đều in phẳng — không cần support!
LƯU Ý AN TOÀN: Tự chịu rủi ro khi đeo — tấm polycarb (polycarbonate) được dùng để chặn UV. Nếu không có nó, kính chỉ dùng polarizer có thể nguy hiểm vì nó chặn ánh sáng nhìn thấy, làm đồng tử giãn ra, nhưng lại bị tia UV (không nhìn thấy) gây hại. Theo mình hiểu thì chỉ cần polycarb dày khoảng 0,5mm là đã chặn được phần lớn UV — nhưng mình không phải bioengineer, nên cũng có thể sai. Ở đây không có ai “cứu hộ” đâu nha — cẩn thận.
Phần cứng cần có: 6x vít M2 dài 6mm; một tấm polycarb (hoặc nhựa khác có khả năng chặn UV); một tấm polarizing film

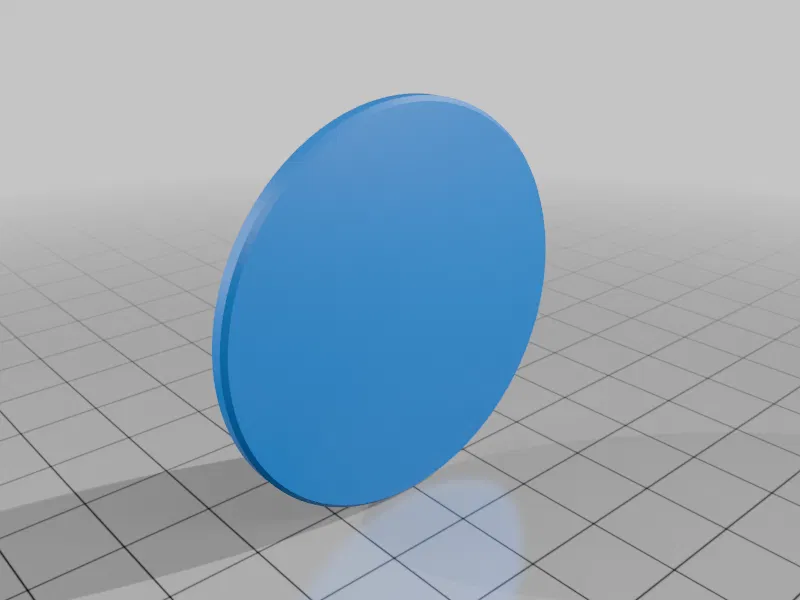

Dùng template cắt lens để cắt: 2x vòng tròn polycarb; 4x vòng tròn polarizer. Không cần cắt quá đẹp — mình chỉ dùng kéo thường nên đường cắt khá “lụi”, nhưng gọng dày được thiết kế để che phần cắt xấu.
Mình sẽ thêm PDF hướng dẫn lắp ráp khi có thời gian, nhưng cơ bản là lắp theo từng lớp từ trước ra sau:

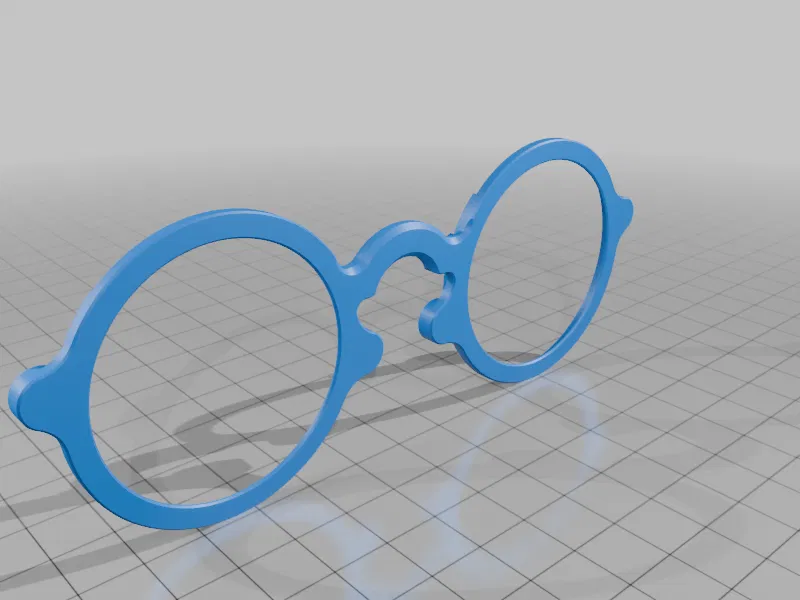

- mặt trước gọng
- 2 vòng tròn polycarb (đứng yên “static”)
- 2 vòng tròn polarizer (đứng yên “static”)

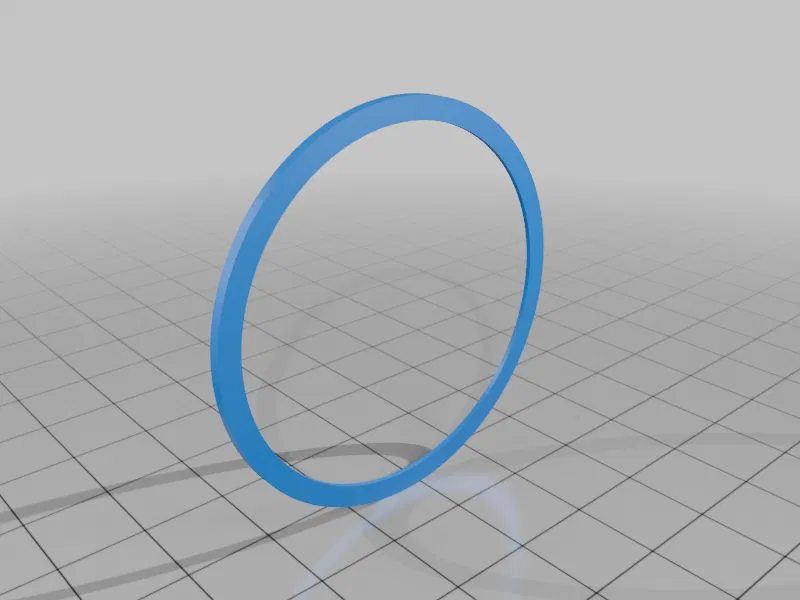

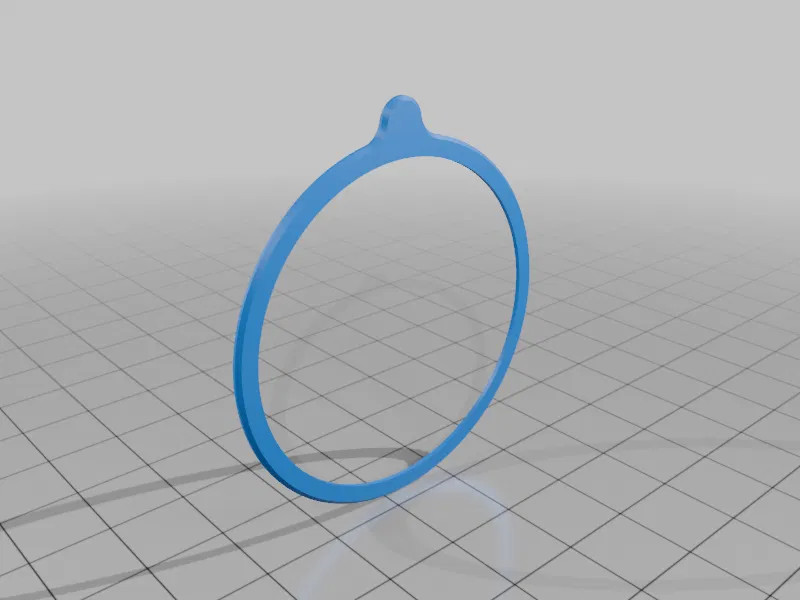

- 2 rotators (quay)

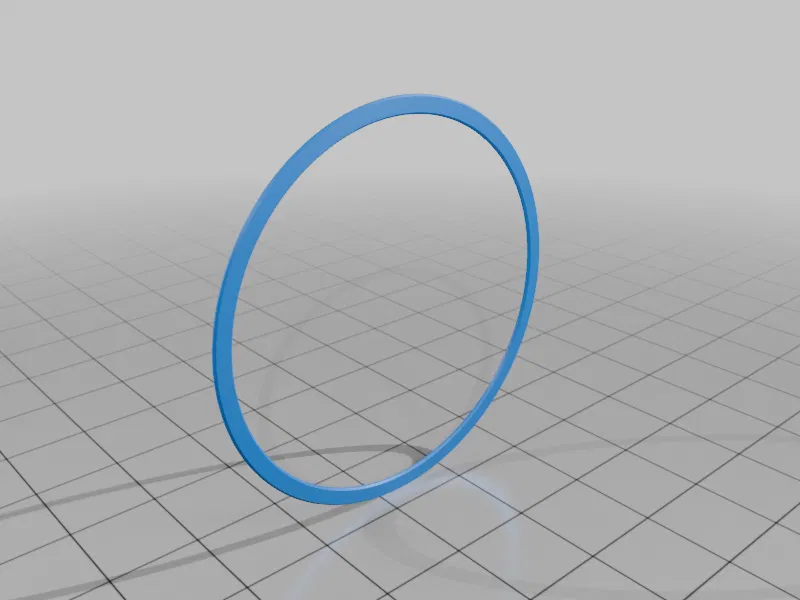

- 2 vòng tròn polarizer (quay)

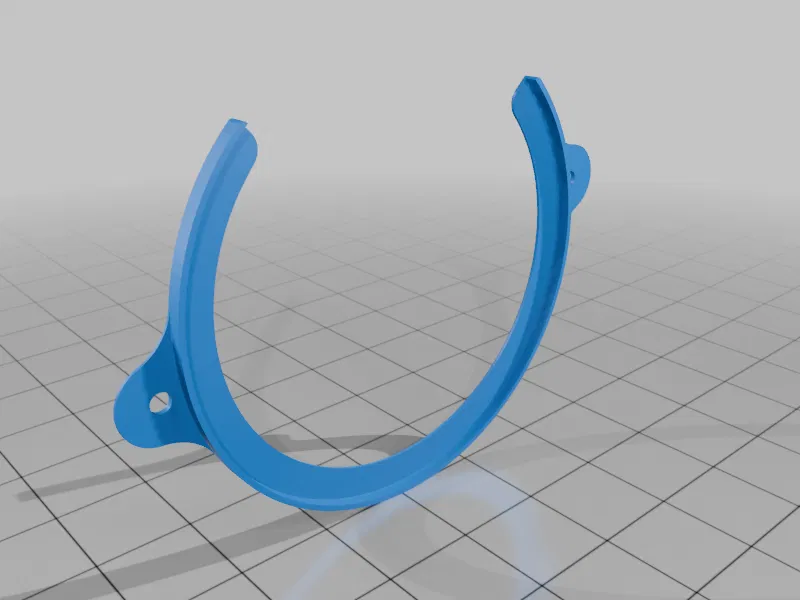

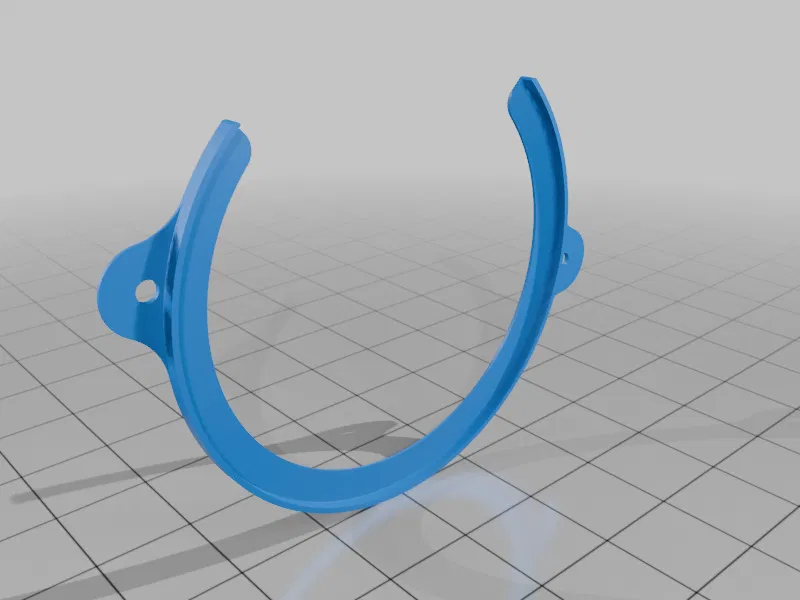

- 2 lens holders (quay)
- 2 mặt sau gọng

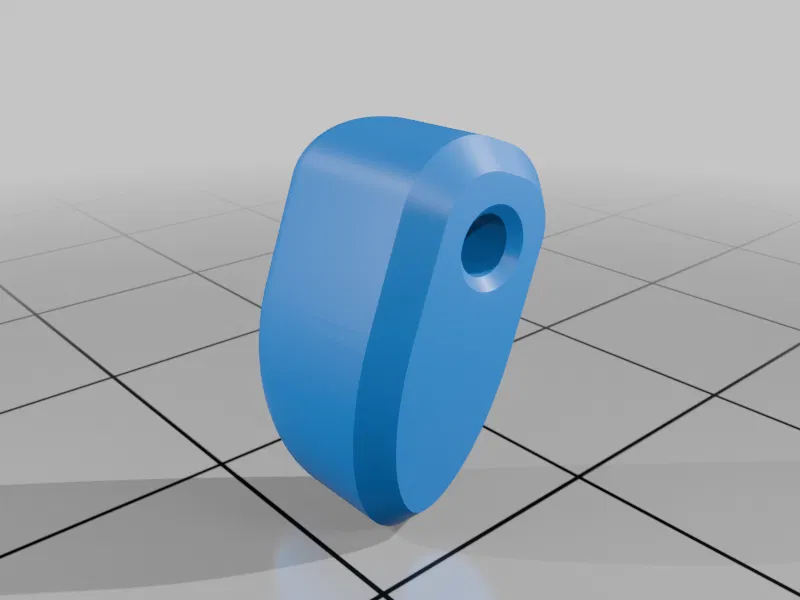

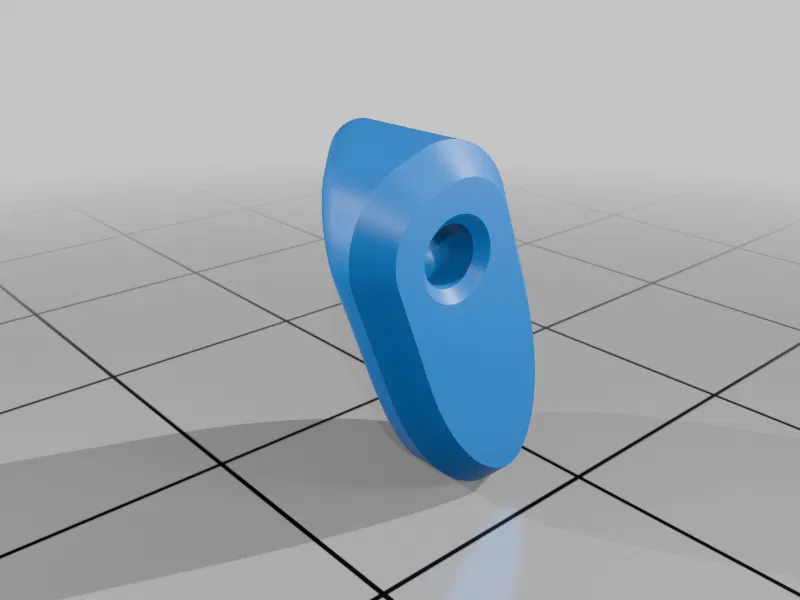

- 2 miếng đệm mũi (nose pads) — siết bằng vít, đóng lại toàn bộ cụm gọng; xoay nose pads để vừa mặt. Có thể “đổi bên và lật ngược” để kính nằm cao/thấp trên sống mũi

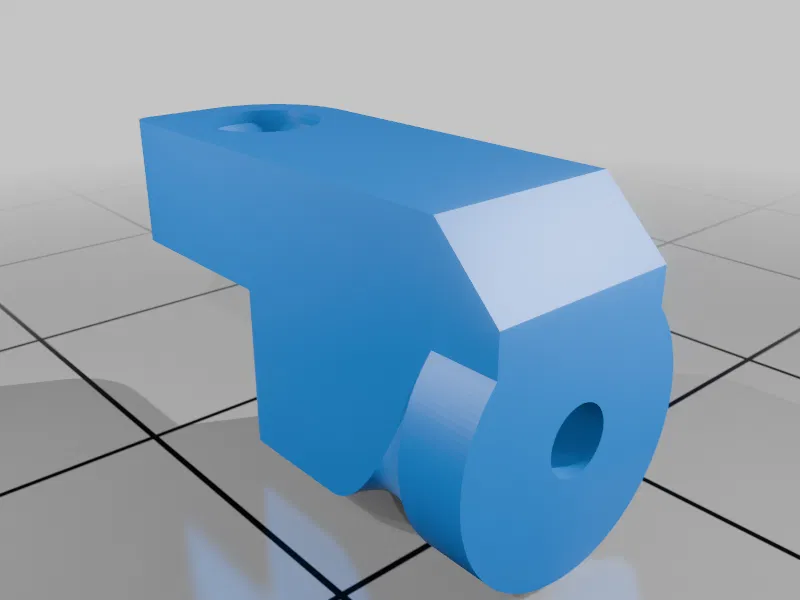

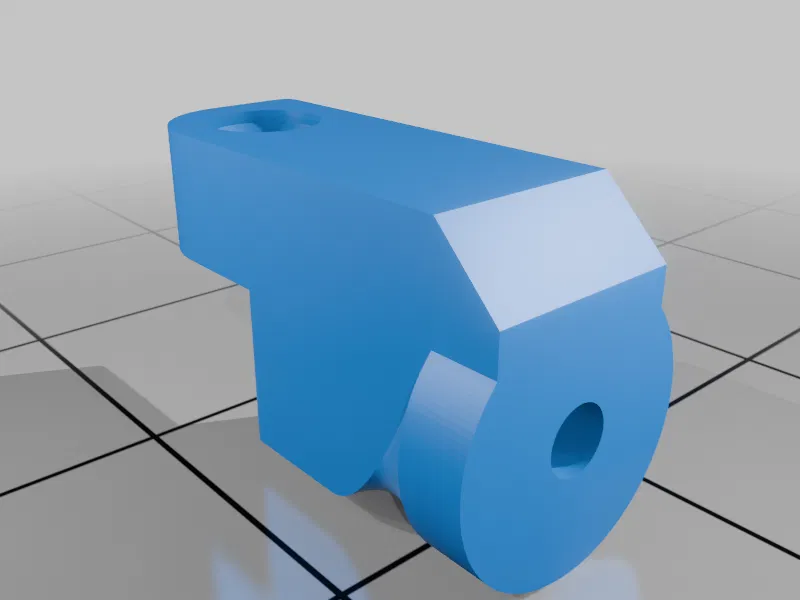

- 2 bản lề (hinges, gắn vào gọng) — cũng giữ bằng vít, đồng thời cũng kẹp giữ toàn bộ cụm gọng

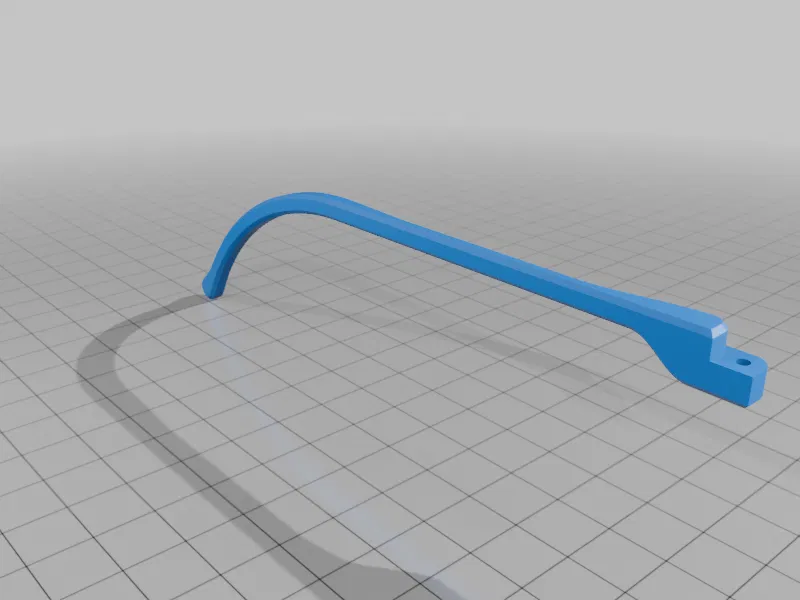

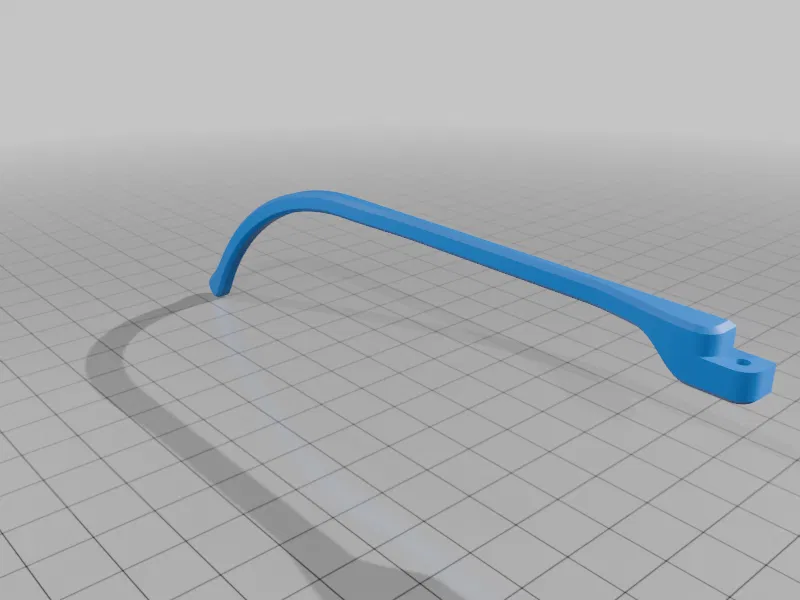

- 2 càng kính (arms, gắn vào bản lề) — giữ bằng vít — siết chặt/nới lỏng để chỉnh độ ma sát
Có thể chấm nhẹ một ít keo 502 (superglue) để giữ cố định — nhưng nhớ để khô ở nơi thoáng, vì keo 502 có thể tạo một lớp màng trắng khi khô.
Một vài điểm hạn chế so với kính mát “xịn”:
- Sẽ không có lớp phủ anti-glare, nên bạn có thể thường xuyên thấy bị phản chiếu như gương và lóa có thể gây khó chịu
- Thêm nữa, đa số kính mát “xịn” có độ cong để giảm lóa, còn “tròng” này là phẳng
Mình có vài bản biến thể dạng pivot-arm và gear-based đang làm dở (WIP) trên onshape nếu ai tò mò — mà nói thiệt là mình dùng kiểu gần như bật/tắt (binary) thôi, nên làm phức tạp hơn có khi không đáng công. Nhưng biết đâu bạn thấy nhìn ngầu hơn.
