Cyberdeck (?) - Memoroscope

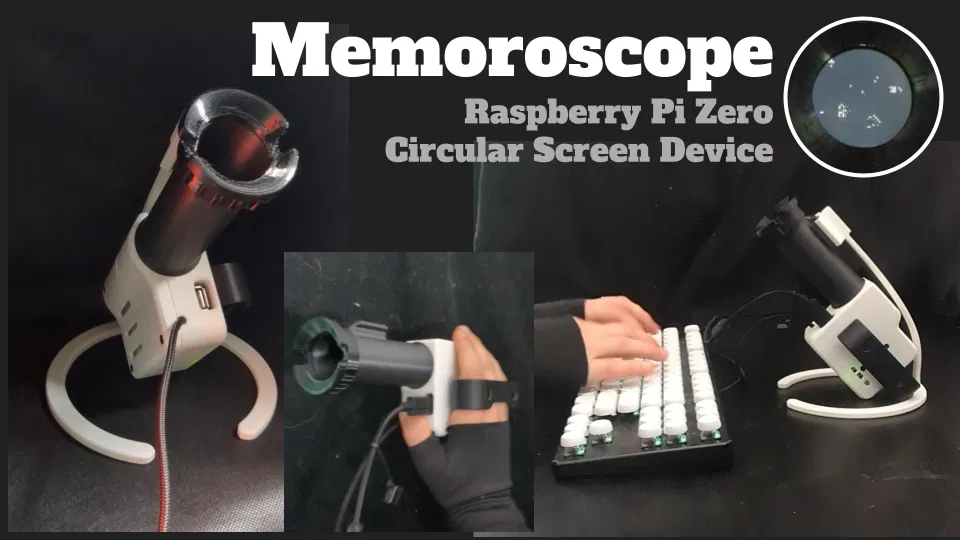

Một thiết bị “cyberdeck” nhỏ kỳ lạ để phát video gia đình cũ, xem TV cổ điển hoặc làm nền cho các project DIY. Dùng Raspberry Pi Zero + màn hình tròn 32mm; đa số chi tiết in không cần support (trừ body cap).
Mô tả
Cái này là gì? Chỉ là một cái thiết bị nhỏ nhỏ hơi lạ. Có thể dùng để chiếu lại video gia đình ngày xưa, làm chỗ coi TV cổ điển, làm kiểu bộ đếm đạn nerf “điên điên”, hoặc làm điểm xuất phát cho bất kỳ project nào bạn muốn.

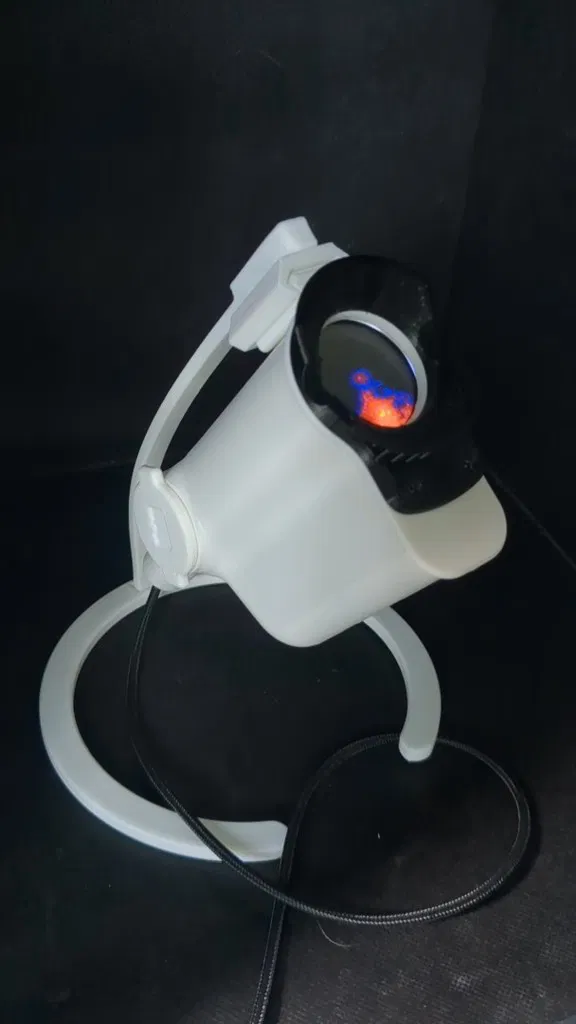

Mình set máy của mình boot vào một màn demo “emergent behavior”, trong đó “hawks” rượt “birds” bay lượn miết — kiểu như lava lamp dành cho dân lập trình vậy. (Mình không phát minh boids, cũng không phải người đầu tiên làm bản chạy trong terminal — credit ý tưởng cho redditor rasmusmerzin — nhưng mình có tự viết bản của mình cho project này — bạn có thể xem github ở đây)

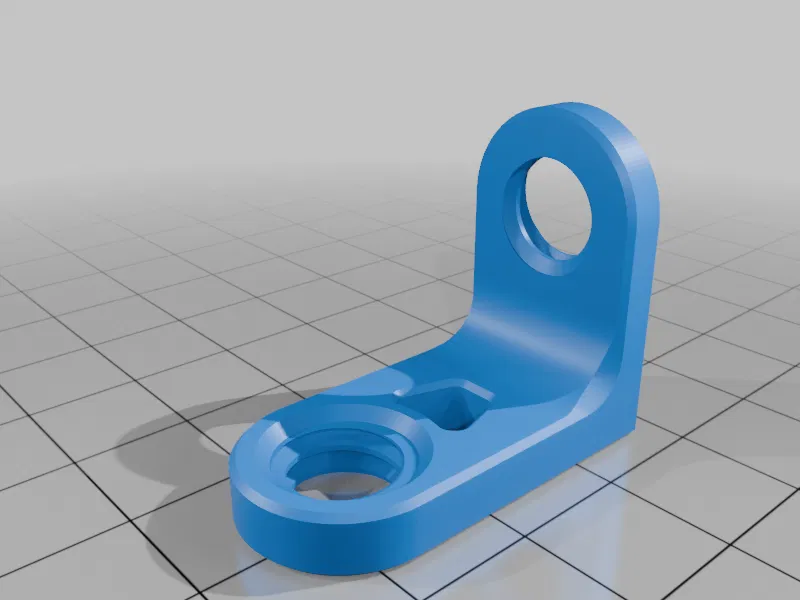

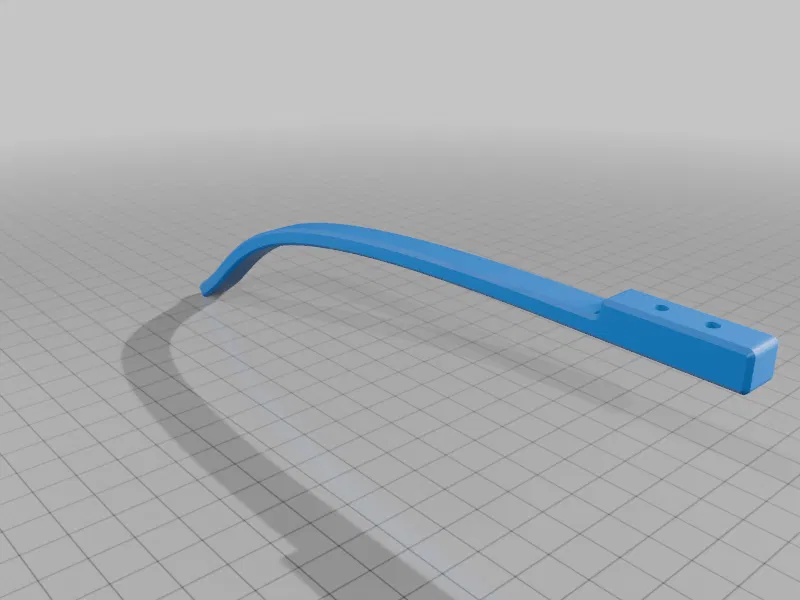

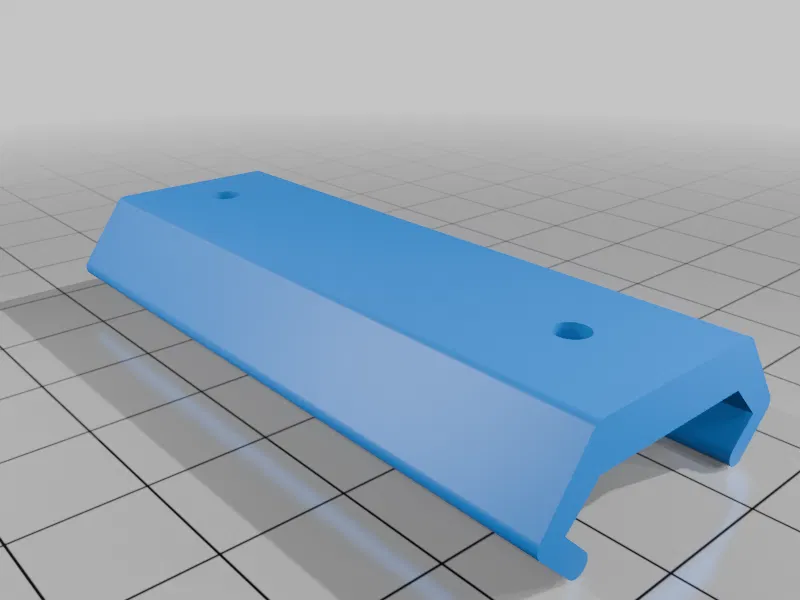

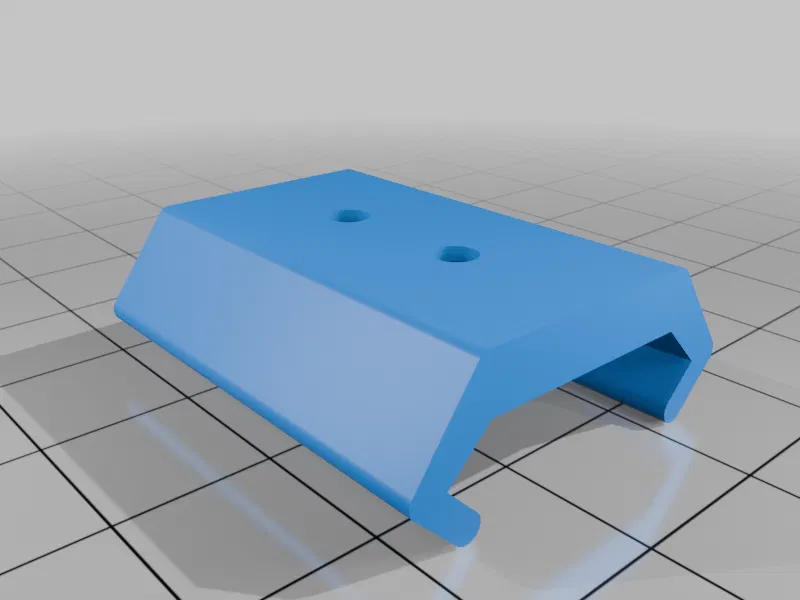

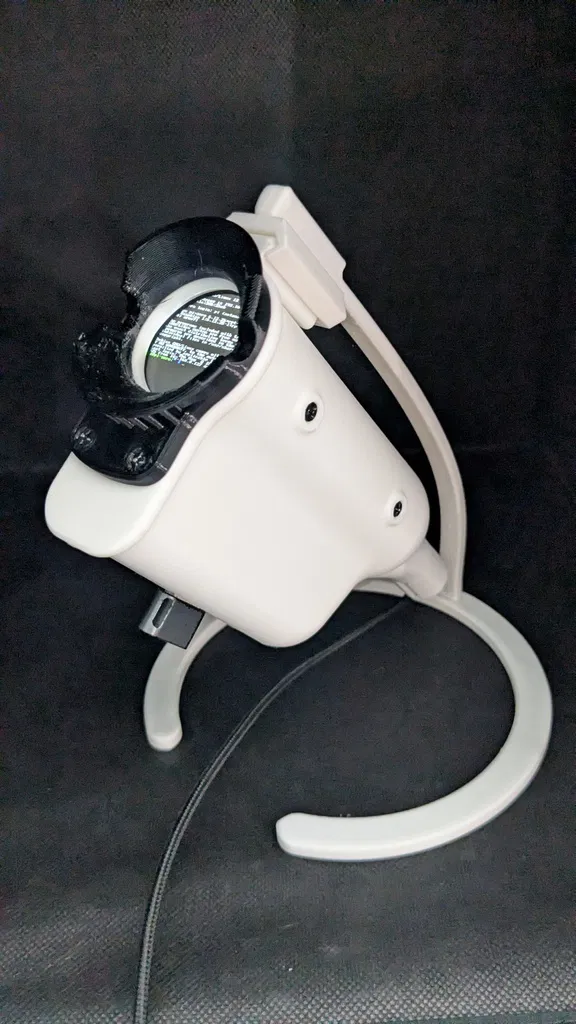

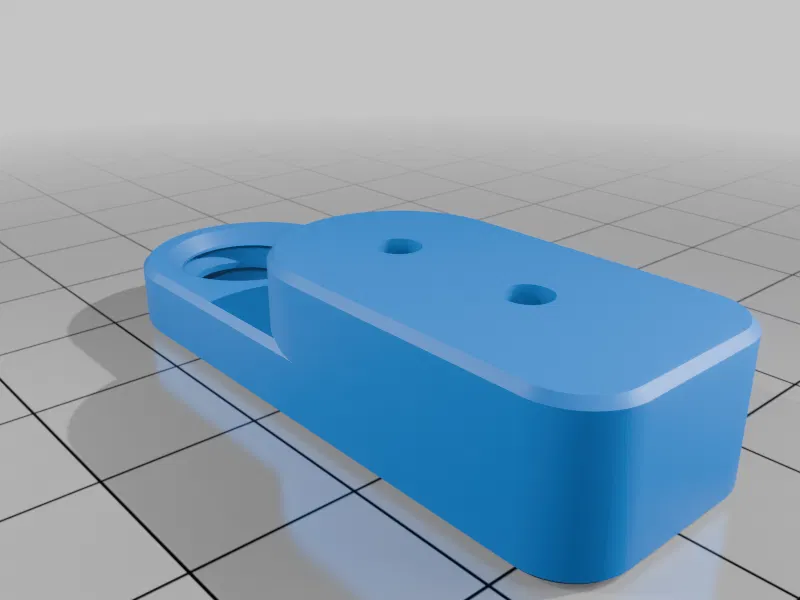

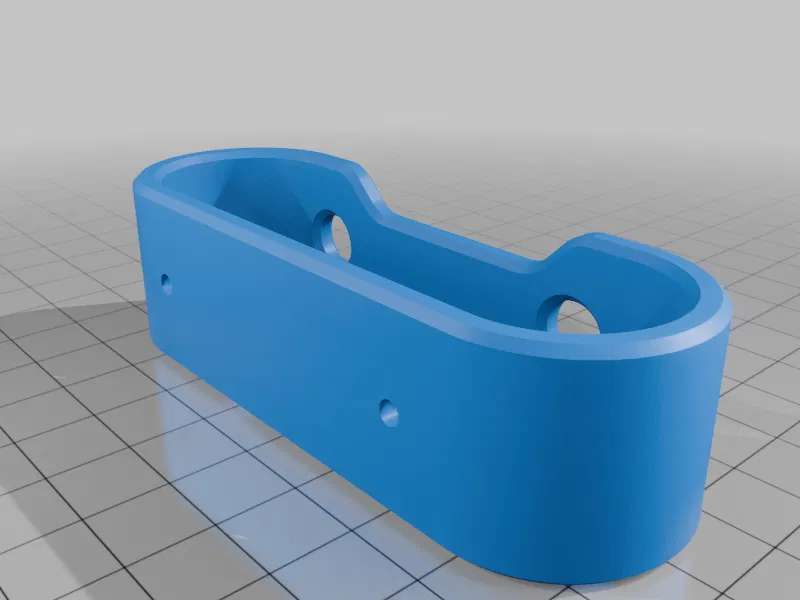

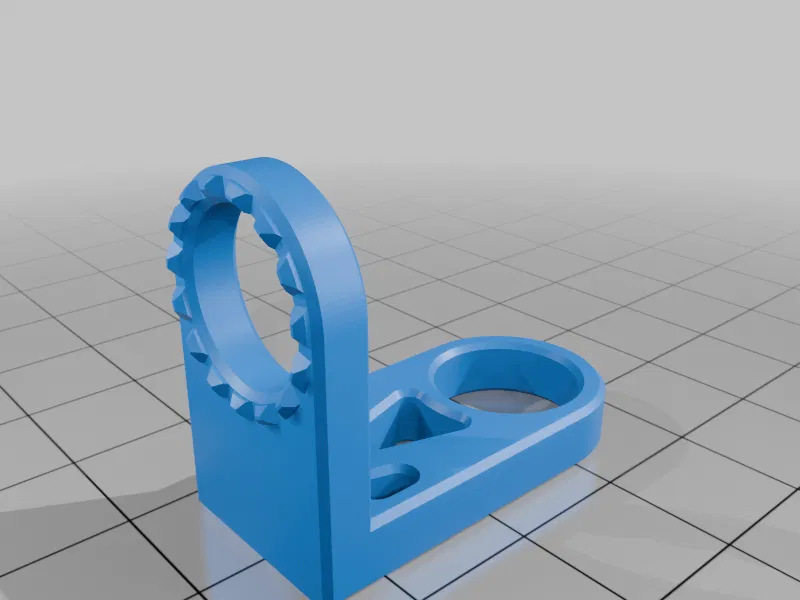

Có thể cầm bằng cái stand, tay nắm bên hông và đáy, ngàm gắn headband, hoặc dùng picatinny rails để gắn vào bất kỳ project nào khác.
Hardware:
- ~25$ = Raspberry Pi Zero
- ~8$ = Màn hình tròn 32mm circular screen
- ~5$ = khoảng 10 con ốc M3 dài tầm 10mm (có thể dài/ngắn hơn chút, 14mm cũng được). Bạn sẽ cần thêm/bớt tùy bạn có làm headband và stand hay không, gắn 2 tay nắm hay không, v.v.

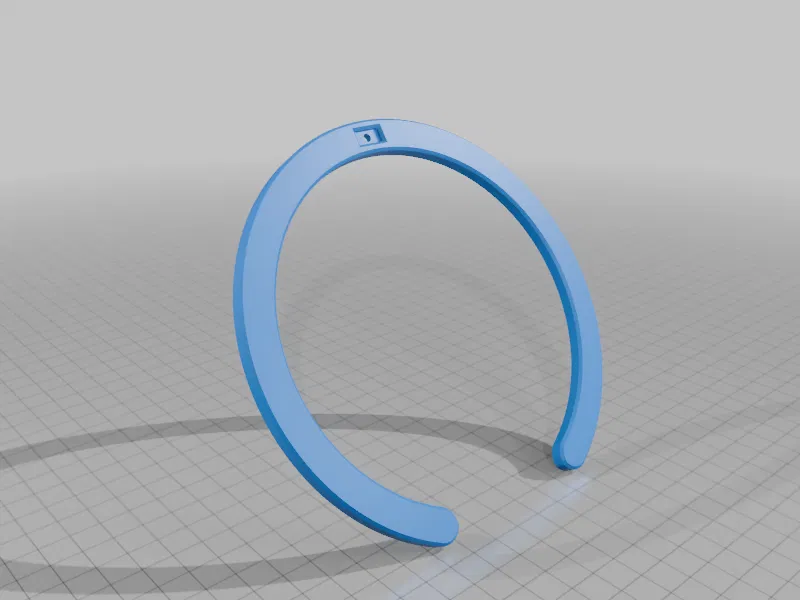

- ~4$ = Headband dùng dây thun bản 40mm (mình dùng 80mm rồi gấp đôi)

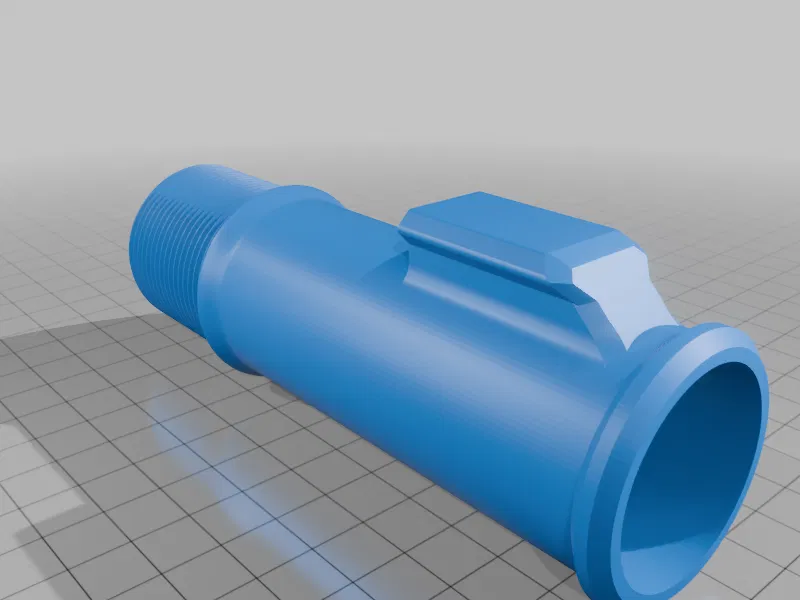

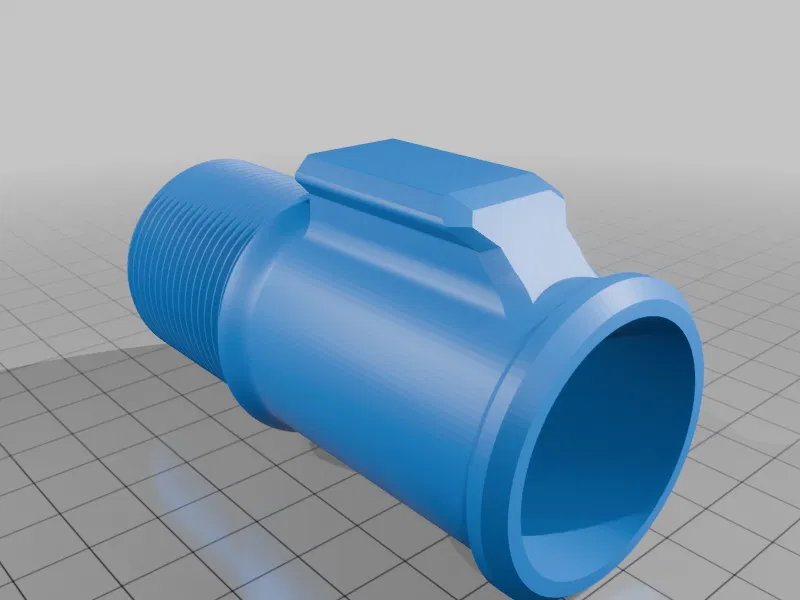

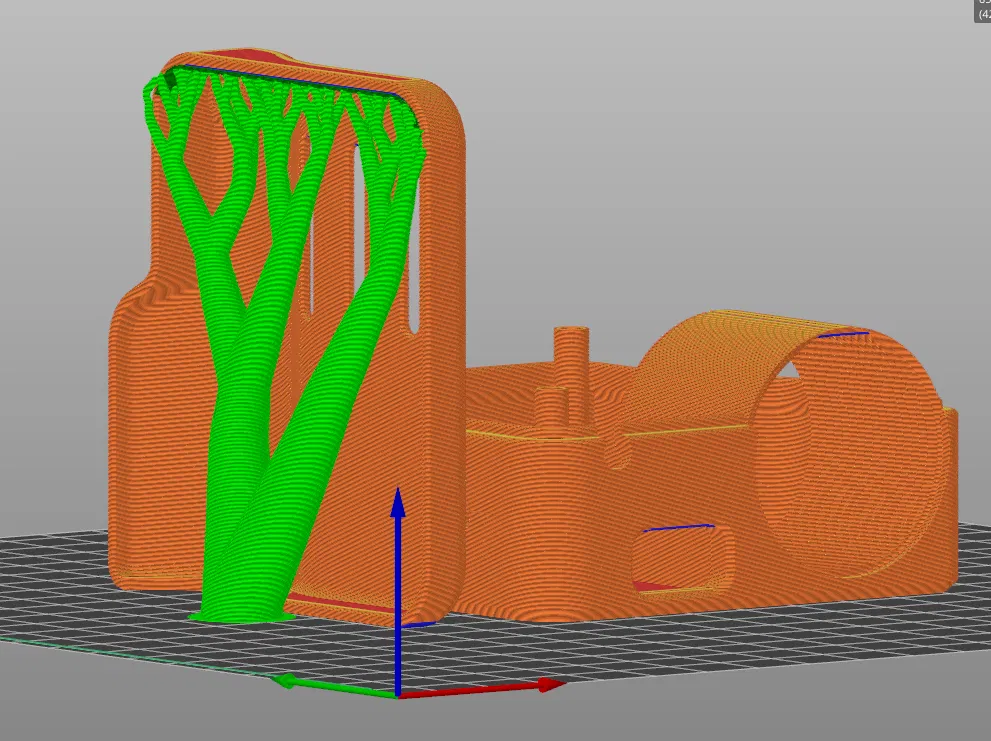

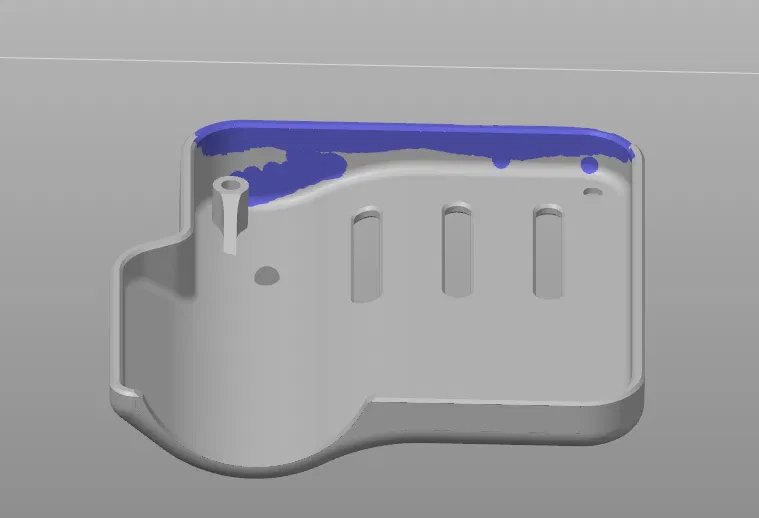

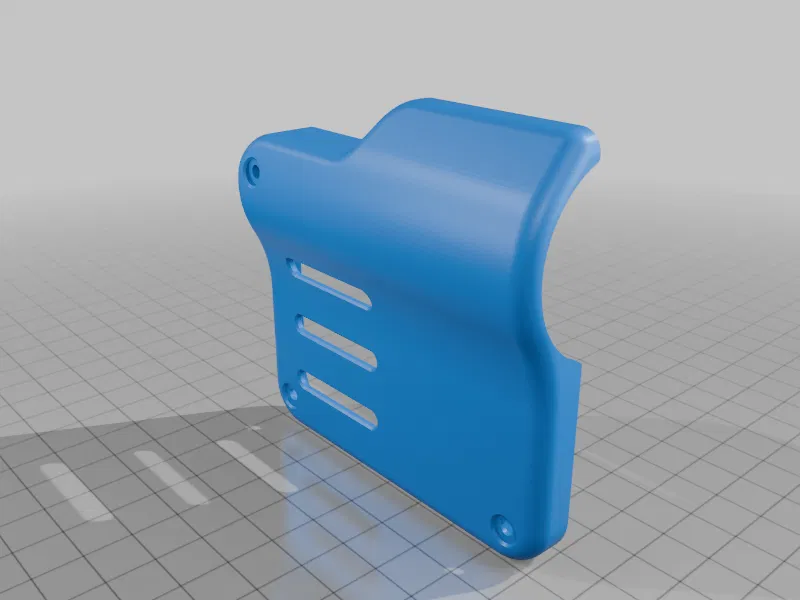

Tất cả đều được thiết kế để in nằm phẳng và không cần support, NGOẠI TRỪ cái body cap: mình in nó nằm nghiêng và dùng organic supports + brim. Mình có thêm hình để làm rõ là phần nào cần support và cần ở chỗ nào. Tất nhiên bạn cứ thoải mái chỉnh trong slicer theo ý, và sửa model theo đúng kiểu bạn thích.
Không hẳn là project cho người mới bắt đầu — có thể sẽ cần hàn (soldering), biết dùng Linux, v.v.
Mình cũng mất một thời gian để làm cho màn hình chạy với rpi — mình có một bài writeup trên reddit ở đây, có thể giúp bạn bắt đầu.
Nếu bạn muốn bản “cũ” hơn, kiểu màn hình nằm ở đầu mũi, thì xem file ‘memoroscope - tip screen.zip’.
OnShape CAD ở đây nếu bạn muốn tự làm phiên bản của riêng mình.
Chúc may mắn!
