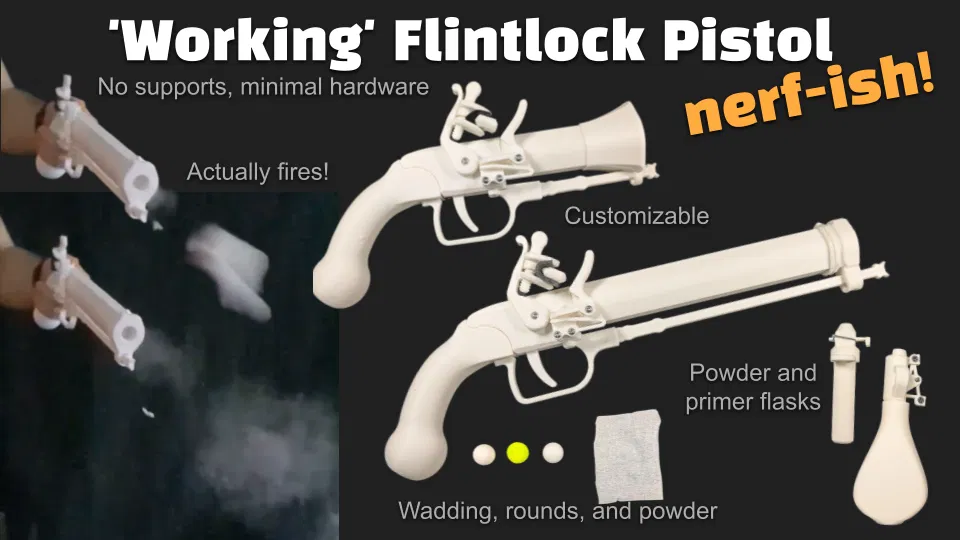

Bạn từng muốn bày một “kèo” đấu tay đôi kiểu thời Victoria với bạn bè chưa? Hay một trận cướp biển xông lên tàu? Một đạo cụ cosplay cho bộ đồ renfaire? Hoặc đơn giản là một món fidget lịch sử để bàn?

Firing Video! Design Video

Thiết kế dựa theo súng lục kiểu “Queen Anne” – phổ biến với cướp biển, dân buôn lậu và các quý ông vì có thể làm nhỏ gọn, dễ giấu, và có thể vặn tháo để vệ sinh cho tiện. (Thiết kế này có khá nhiều chỗ “tự do” so với lịch sử – mình không liệt kê hết ở đây, chỉ cần nói là làm Nerf in 3D cũng khó lắm, nên mình cố hết sức.)

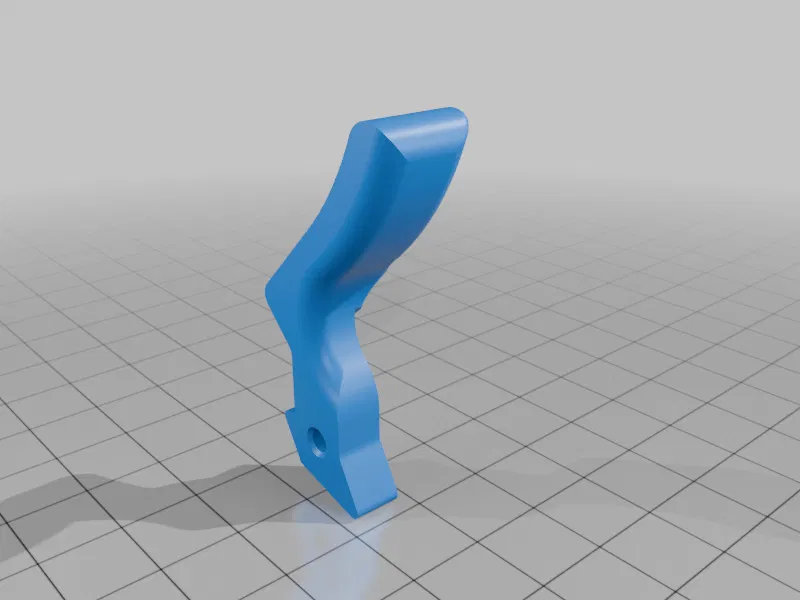

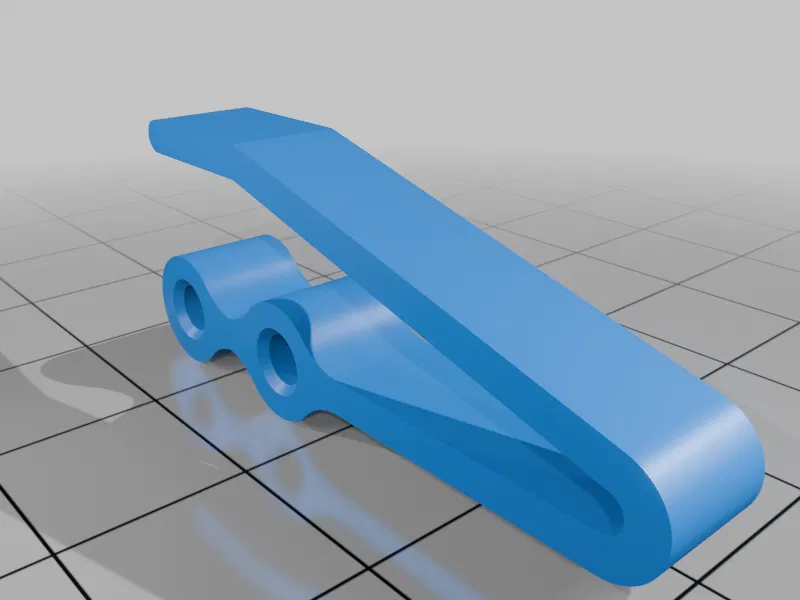

Nhìn thì giống flintlock dùng black powder – nhưng về cơ cấu thì giống một “Nerf-crossbow” hơn! Cơ chế này tốn khá nhiều công, nhưng mình khá hài lòng với kết quả:

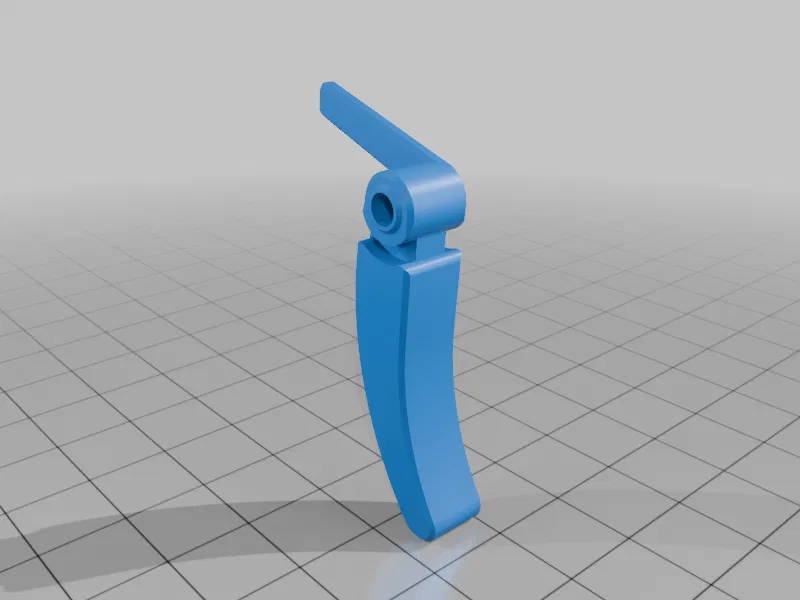

• có vị trí “safety” half-cock như flintlock thật
• nạp đạn vào là tự đưa về half-cock

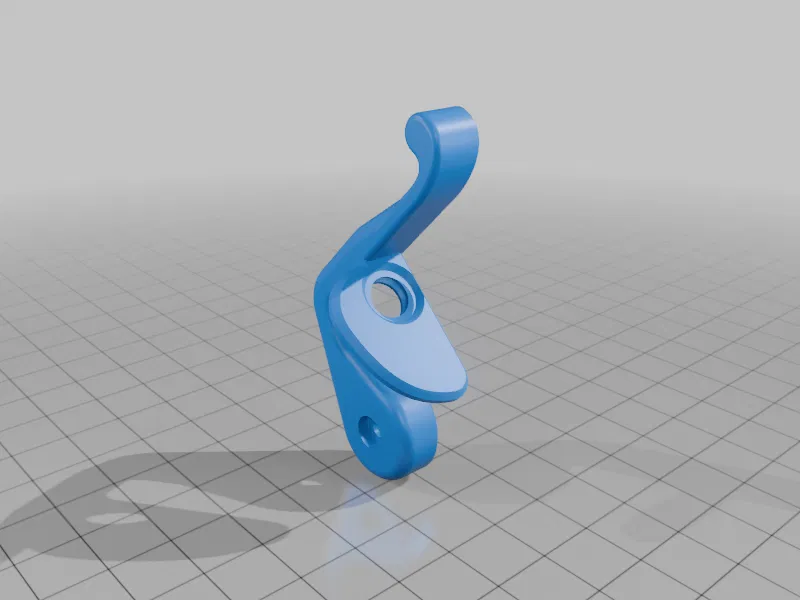

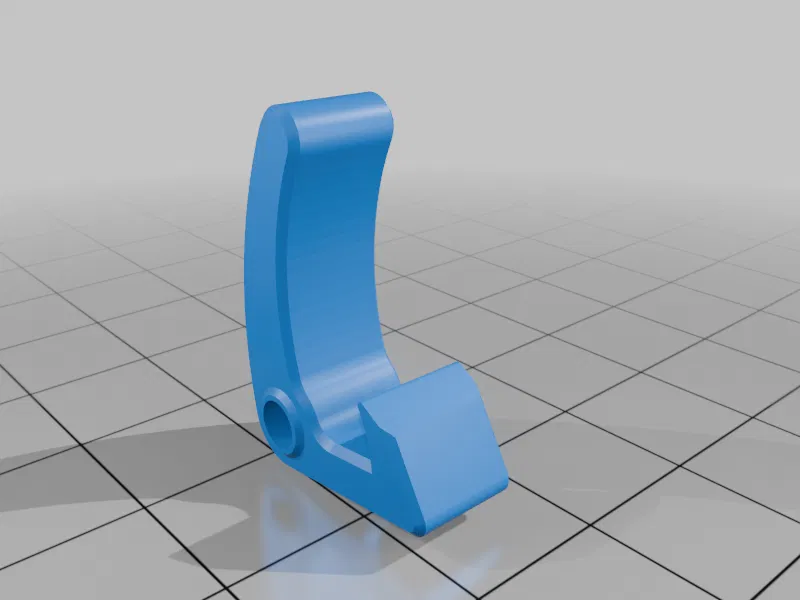

• frizzen bung mở khi bắn

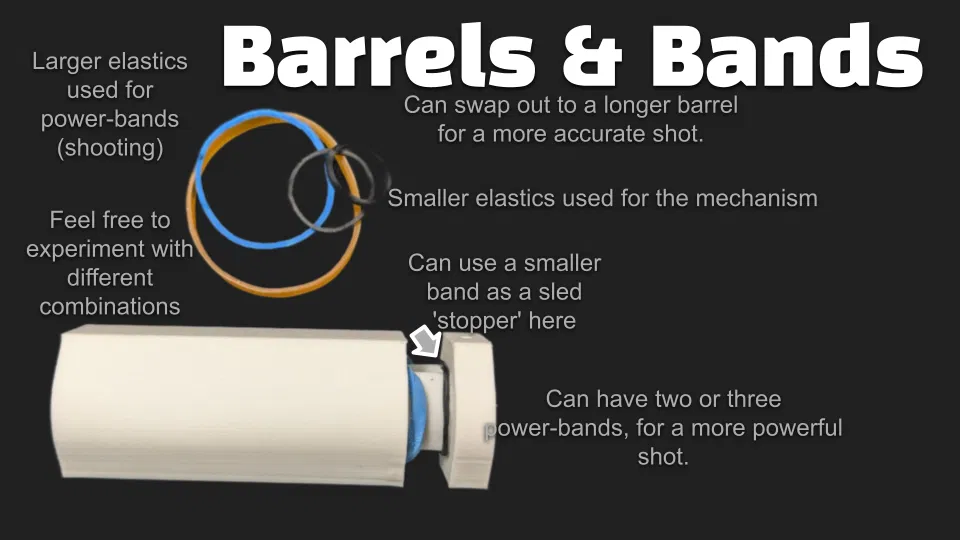

• có thể chỉnh bắn mạnh/yếu bằng cách đổi dây thun (bands) / độ dài nòng (barrel-lengths)

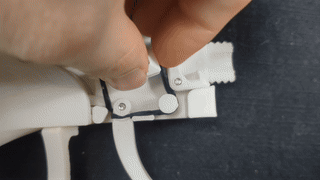

• có thể nhìn qua touch-hole để kiểm tra “crossbow” đã móc (latched) chưa

Đôi lúc sẽ bị misfire – nhưng đồ thật cũng vậy thôi!

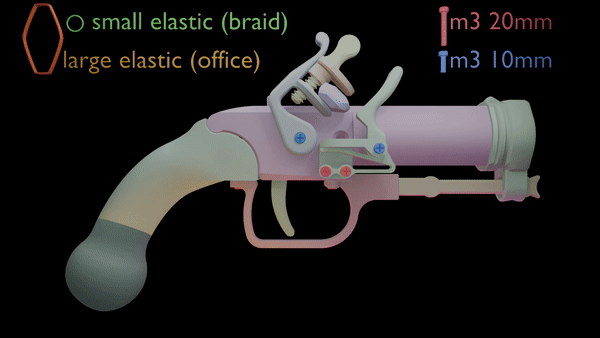

Không cần supports và phần cứng rất ít! Screws: M3x10mm = 5 cái (cỡ vậy) M3s20mm = 9 cái (cỡ vậy) Elastics: nhỏ (kiểu buộc tóc) = 3 cái (cỡ vậy) – như mấy cái này hoặc mấy cái này lớn (kiểu dây thun văn phòng) = 2 cái (cỡ vậy) – như mấy cái này

(Mình ghi “cỡ vậy” vì còn tùy bạn custom thế nào, và có vài con ốc là optional – thật ra chỉ cần 1 con ở đầu nòng, nhưng có thể dùng 2 con cho chắc hơn, v.v.) Bạn có thể chọn số lượng dây thun lớn để “canh” lực bắn. Lưu ý dây thun sẽ xuống theo thời gian và mức độ sử dụng – nên coi như đồ tiêu hao (may là thay rất dễ). Powder flask cần thêm 3 con ốc M3 nữa, primer flask cần thêm 1 dây thun nhỏ nữa.

Bạn cũng có thể cần:

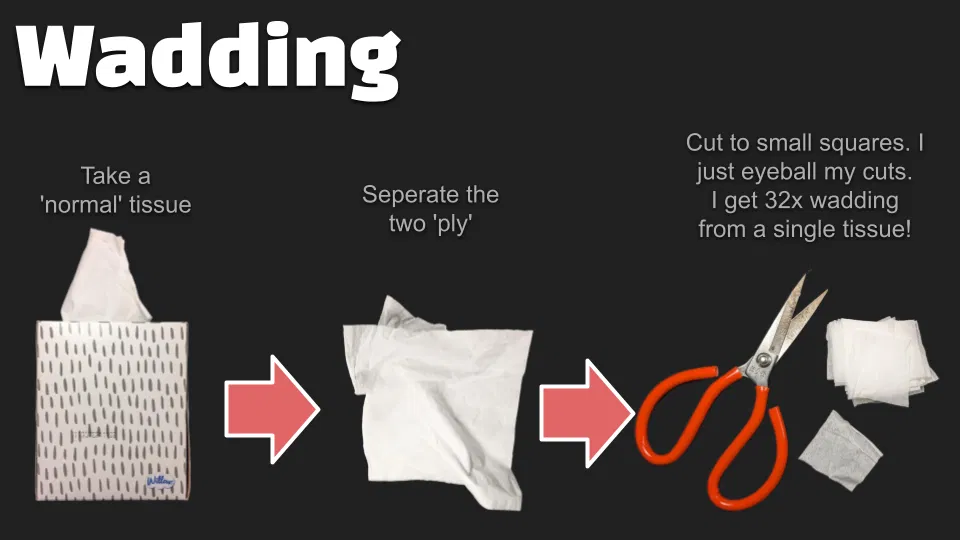

• “Wadding” có thể làm từ khăn giấy thường (kiểu “Kleenex”) – tách ra còn 1 lớp rồi cắt thành miếng vuông nhỏ
• “Black powder” có thể làm từ bột bắp (mình để trắng luôn; nhưng bạn có thể giã với một chút màu thực phẩm cho thành màu đen rồi để khô lại)

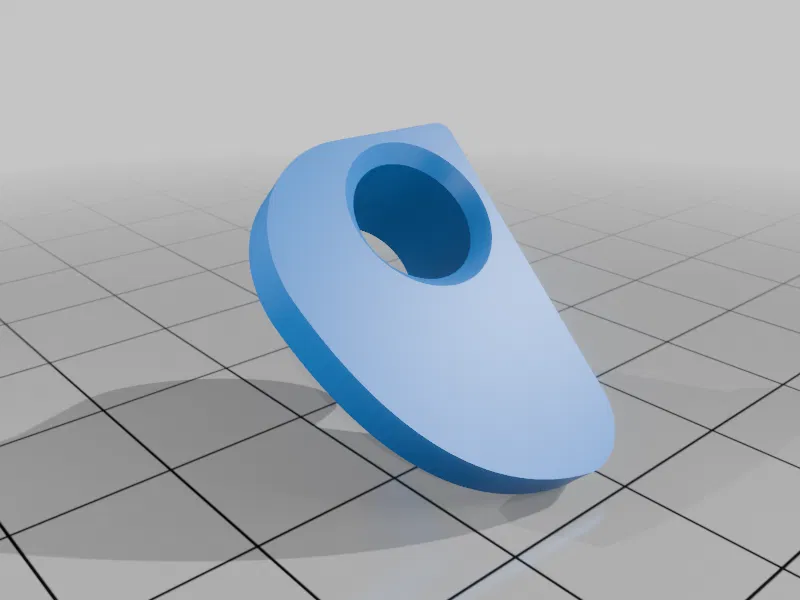

• Một miếng da (hoặc da giả, hoặc vải vụn) để làm “flint cushion”

SAFTEY NOTE:

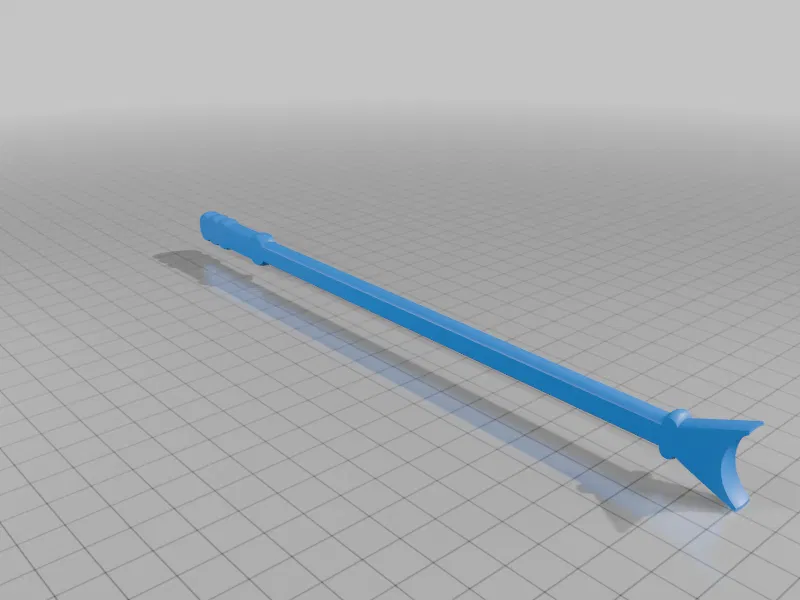

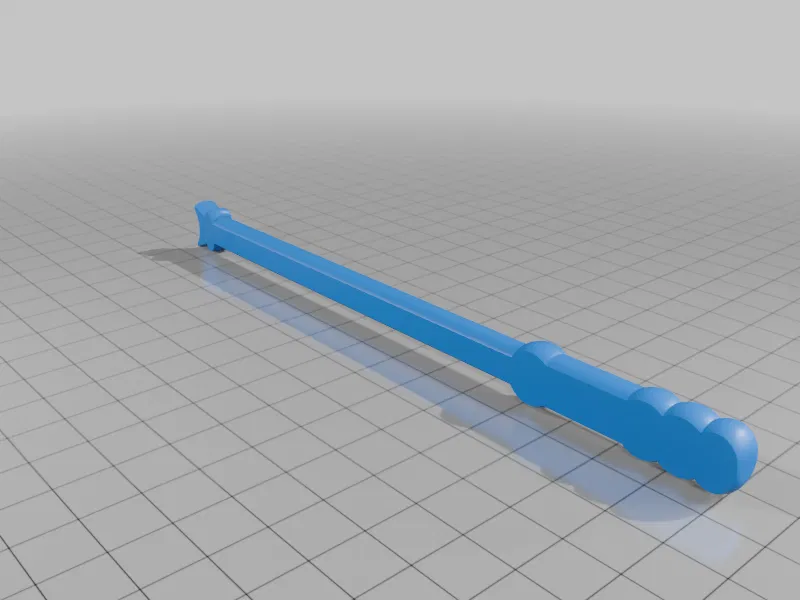

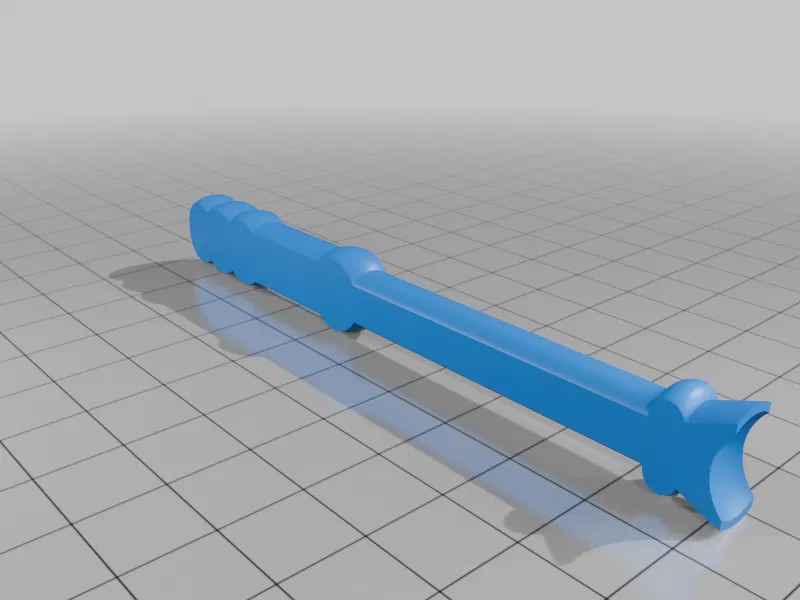

• Luôn đeo kính bảo hộ khi chơi với món này, kể cả lúc chỉ đang nạp. Nếu cây ramrod tuột khỏi tay, nó có thể bật ngược vào mặt với lực khá mạnh.
• Cẩn thận khi mang các vật có hình dạng giống súng ra ngoài – làm người khác hoảng sợ kiểu đó là không đúng.
• Đạn in 3D là “unknown entity” về lực tác động (bạn có thể dùng Nerf Darts hoặc Hyper rounds để có lực va chạm “đã được test” hơn)
• Nếu dùng “powder” (bột bắp) – tốt nhất dùng ngoài trời hoặc nơi thông thoáng. Dù “body safe” thì cũng không nên hít bụi mịn thường xuyên. May là chỉ cần một nhúm nhỏ để tạo hiệu ứng “gunsmoke”.
• Cẩn thận quanh thú cưng, anh chị em nhỏ, v.v.
• Đừng tin tuyệt đối “safety” half-cock – ngay cả flintlock thật, đây chỉ là trạng thái “an toàn hơn chút” để nạp primer pan trước khi bắn. Nếu bị xóc hoặc xui, súng vẫn có thể nổ khi đang ở half-cock.

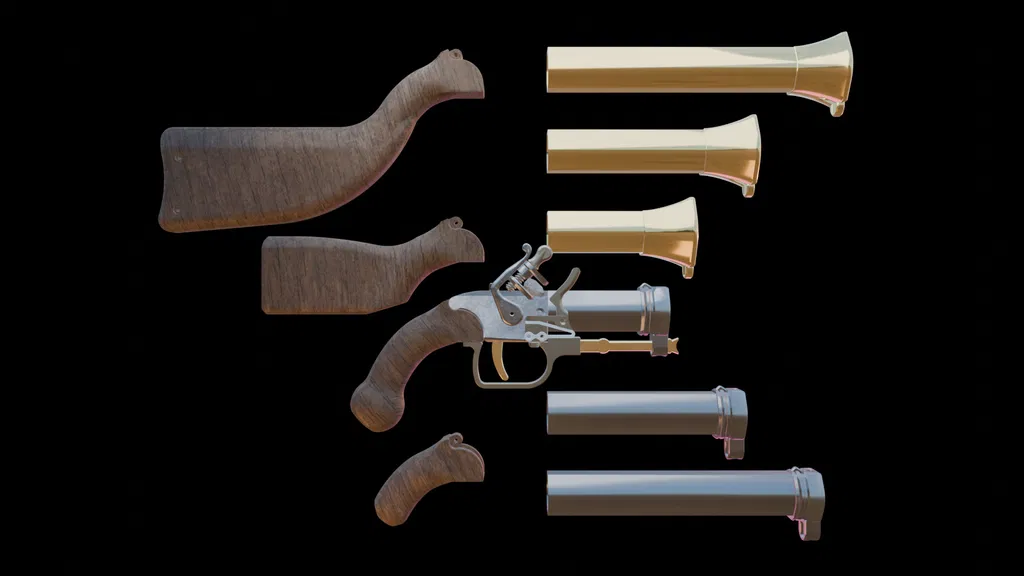

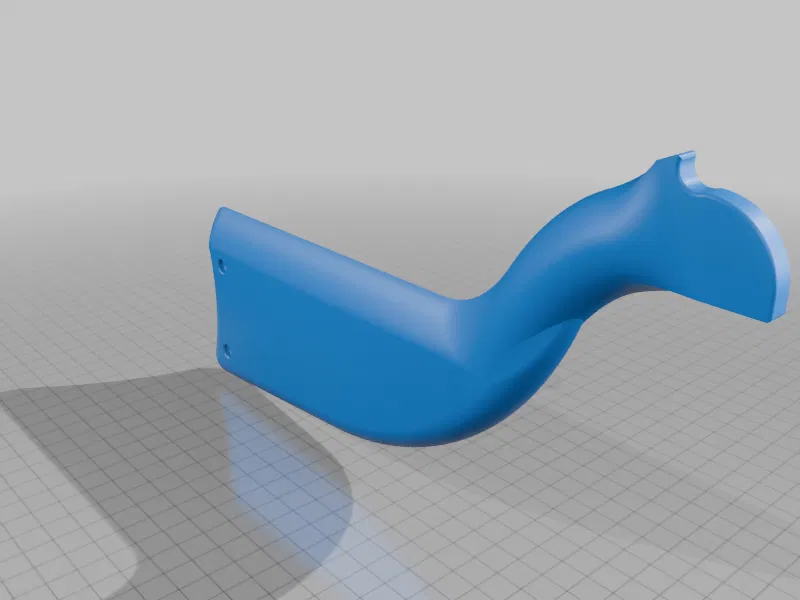

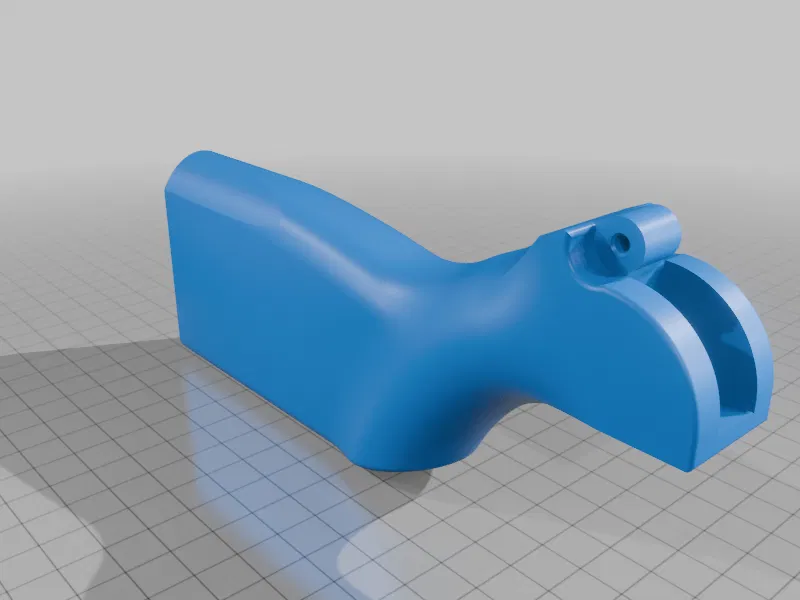

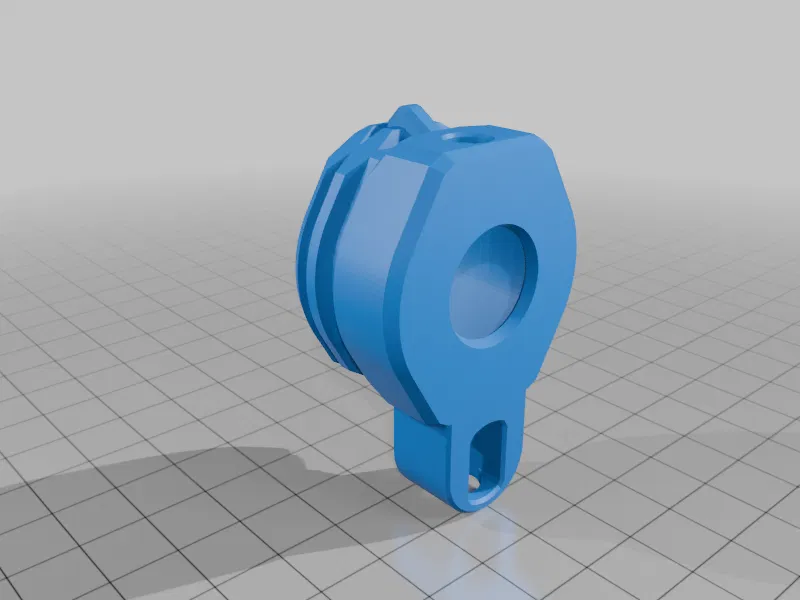

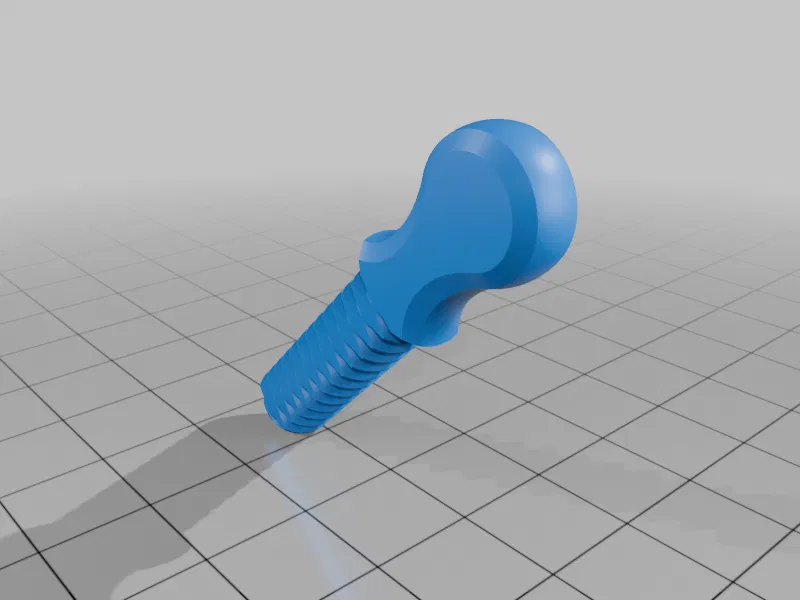

Có sẵn vài lựa chọn độ dài nòng, kiểu tay cầm (grip), và các đầu tip khác nhau để bạn custom! Cứ thoải mái remix và thêm lựa chọn nhé! Tất cả đều được thiết kế để in trên kích thước bàn in FDM “bình thường” – nhưng mình không test hết. Nếu ai in thử và đăng make, cho mình biết mấy grip khác in ra sao thì quá tuyệt!

Trong bộ file cũng có để bạn in:

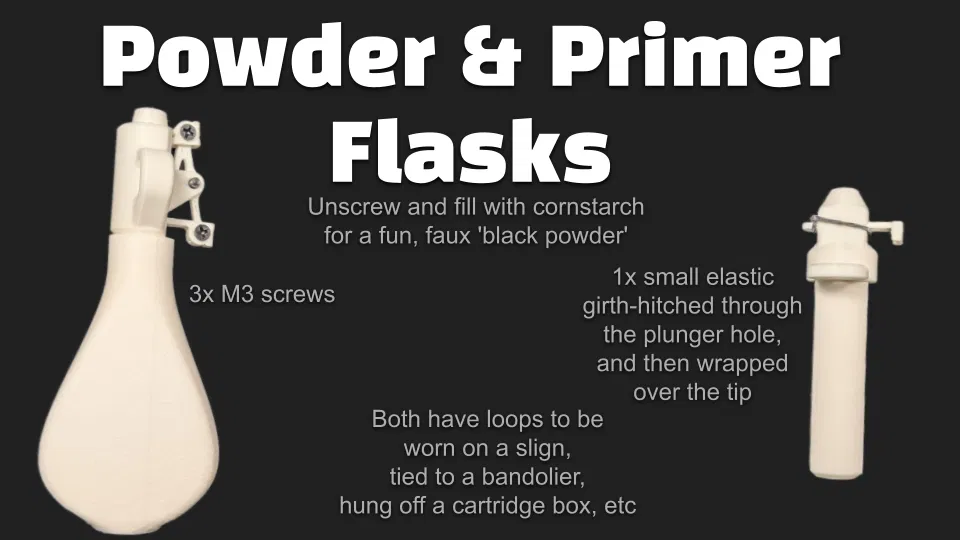

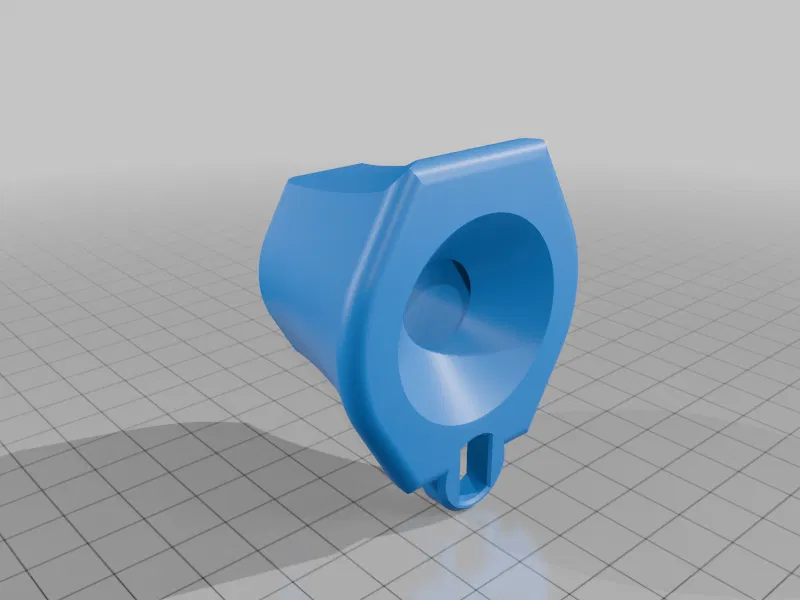

• Một powder flask VÀ primer flask
• Hai kiểu đạn in 3D (hoặc bạn có thể dùng Nerf Hyper, kèm vài lưu ý – xem bên dưới)

Về đạn:

• Nerf darts tiêu chuẩn (nửa chiều dài và full length) = khả năng là dùng được – nhưng có thể cần wadding – và mình không test được vì mình không có. Tương tự với bóng xốp .50
• Nerf Hyper rounds = dùng được, nhưng mình khuyến nghị wadding 2 lớp. Nhựa Hyper mềm và hơi dính dễ bị kẹt nếu không có wadding để giảm ma sát; wadding 1 lớp có thể rách rồi gây jam.
• Đạn in 3D = thật ra ổn định nhất và bắn xa nhất, có thể dùng có/không wadding. Tuy nhiên, đây là loại kém an toàn nhất, vì Nerf được thiết kế để vui cho mọi lứa tuổi – còn đạn in 3D thì không! Tự chịu rủi ro khi dùng. Luôn đeo kính bảo hộ, chọn mục tiêu thật cẩn thận, để ý lực dây thun, v.v.

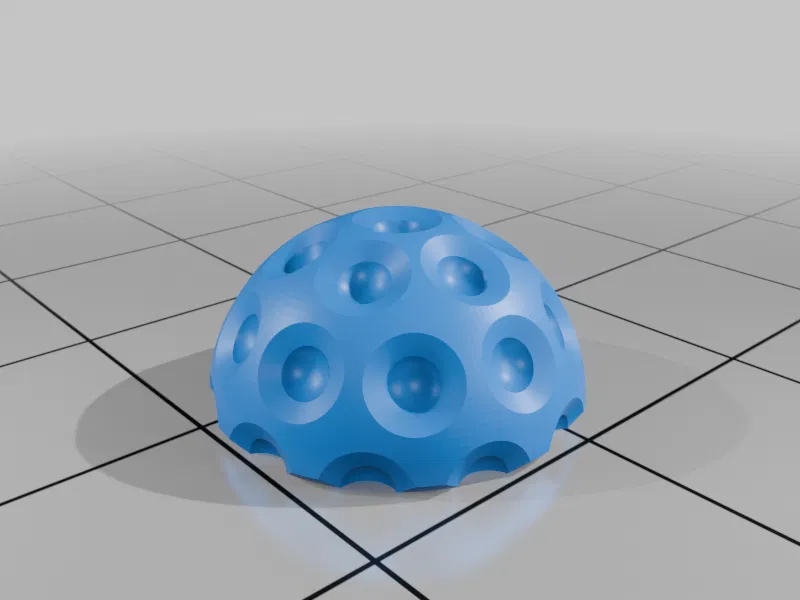

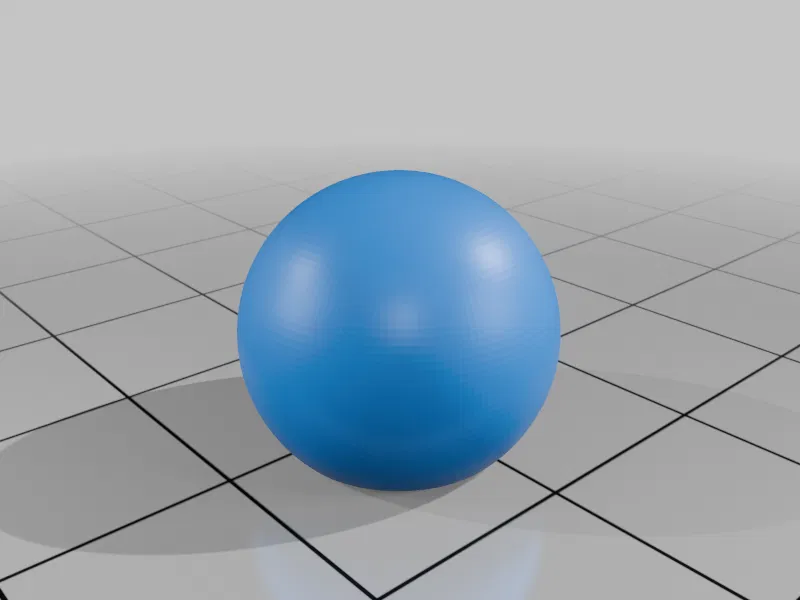

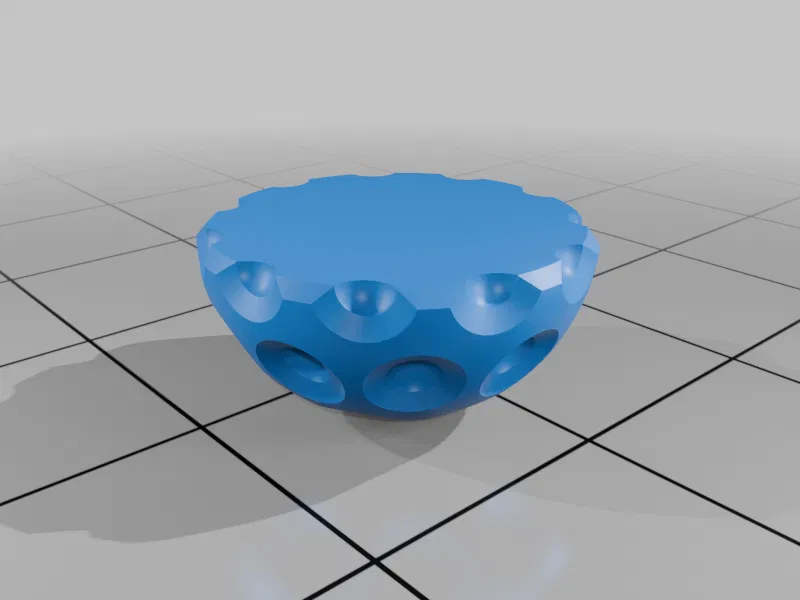

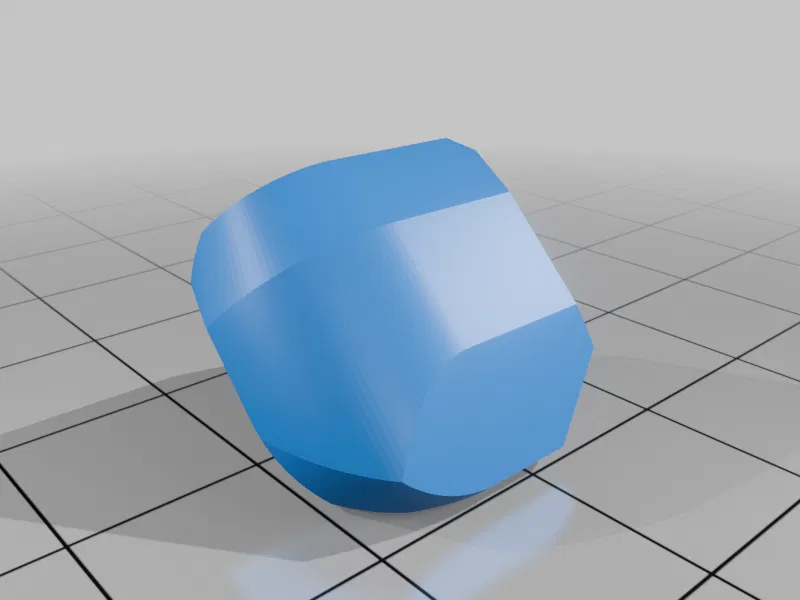

Mình thích in kiểu đạn “smooth”, infill 5% và fuzzy-skin. Nó cho cảm giác gần giống đúc chì – và có thể in theo mẻ. Các viên này bắn có/không wadding đều được, có/không powder cũng được, và bay tương đối thẳng. Bạn có thể ráp kiểu bóng có lõm (dimpled ball) bằng chút superglue, và có thể (hoặc không) sẽ giảm ma sát trong nòng và bay xa hơn. (Mình chưa test – bạn thử rồi báo mình biết nhé!)

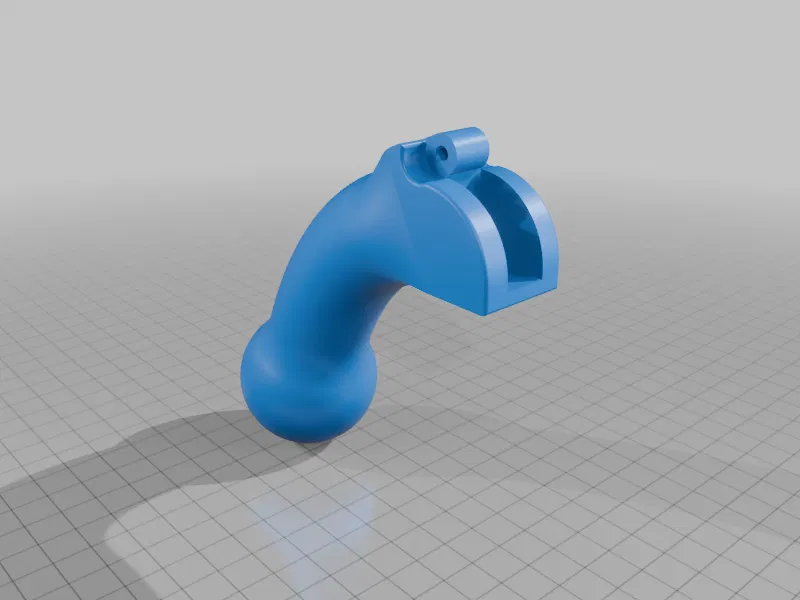

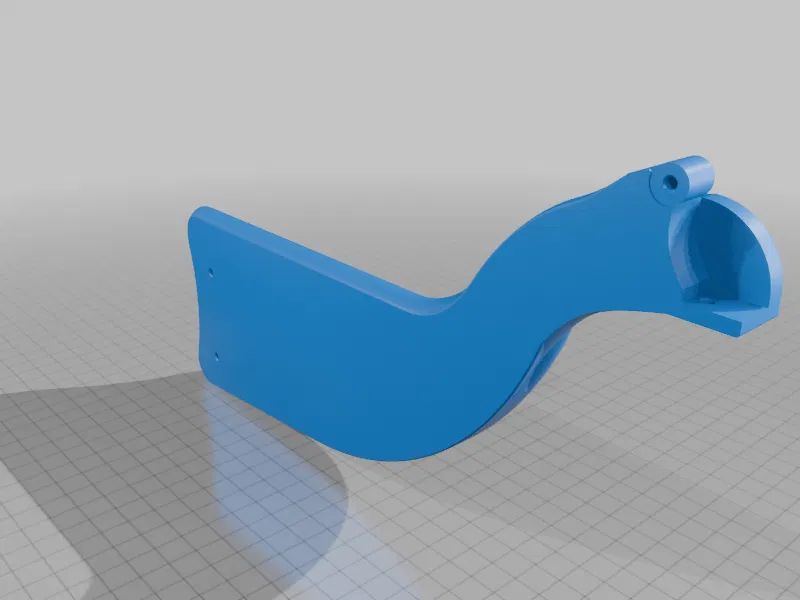

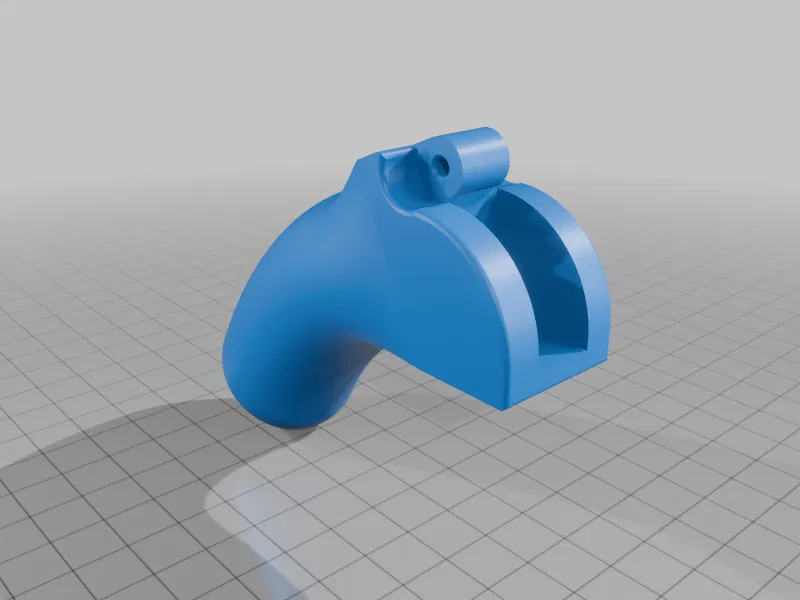

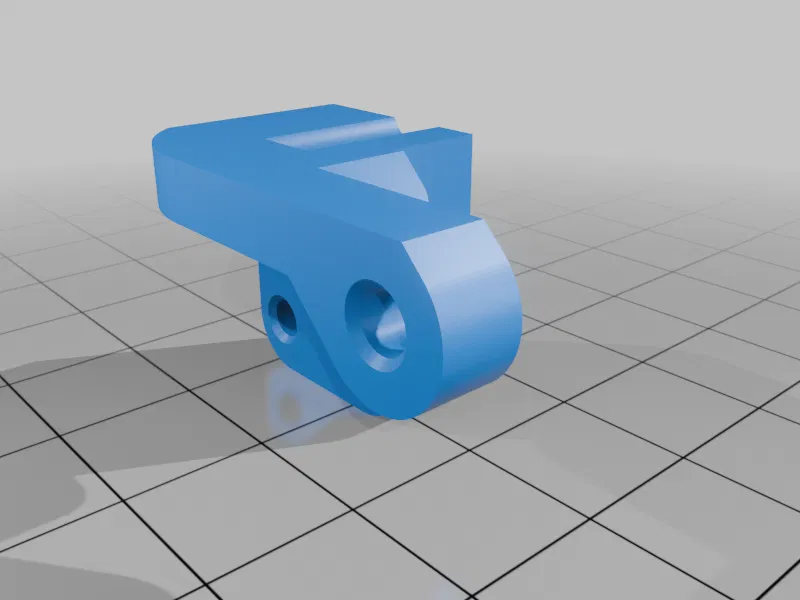

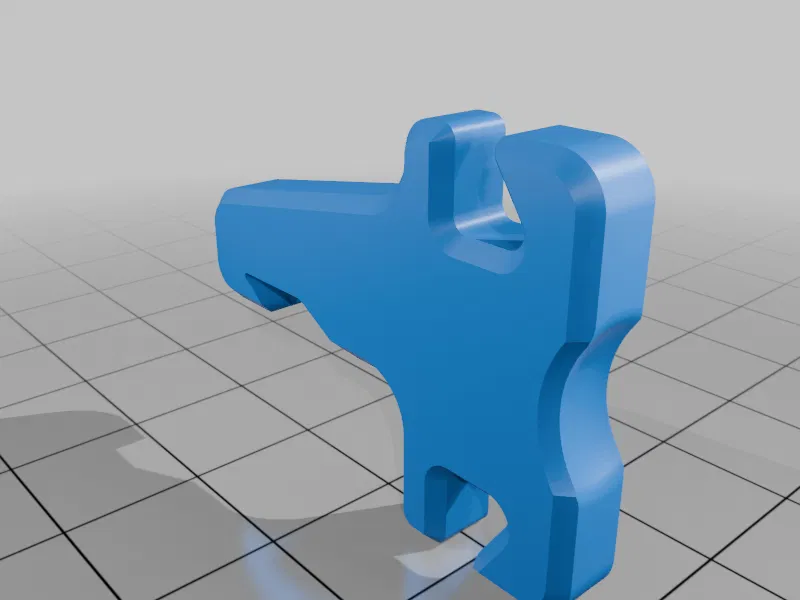

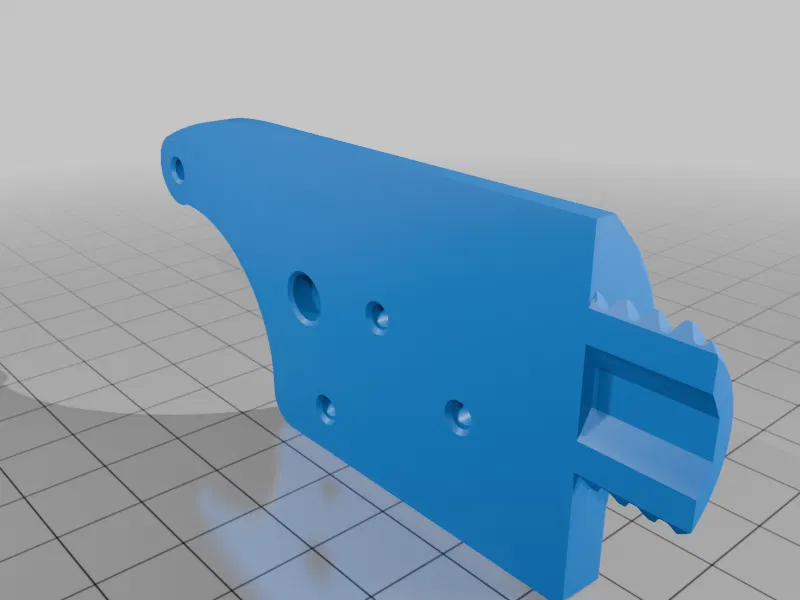

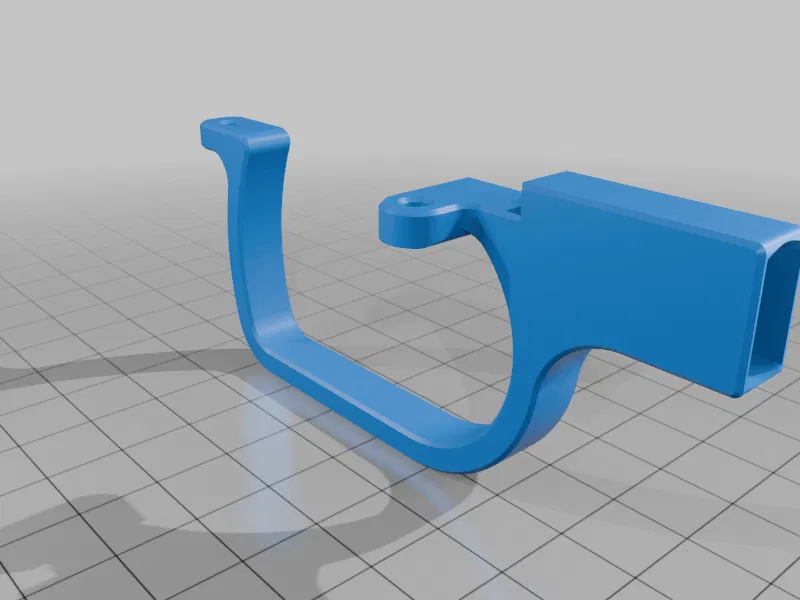

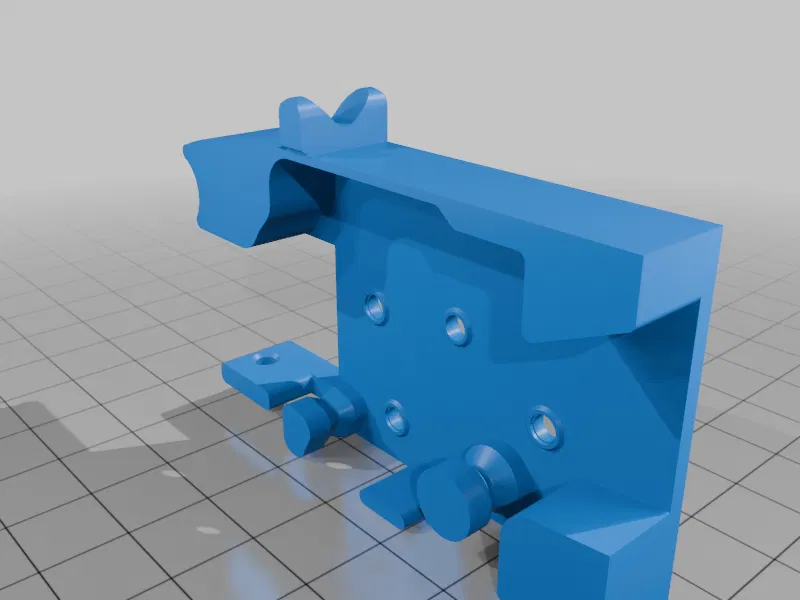

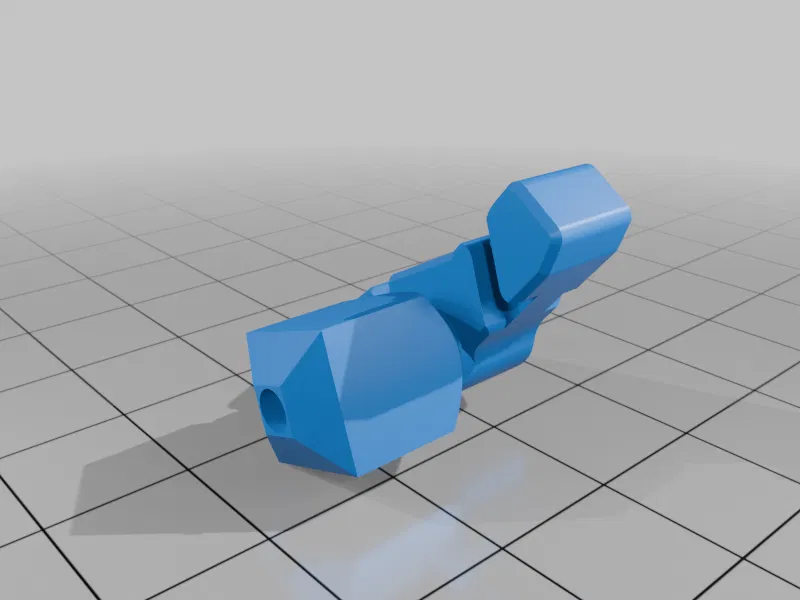

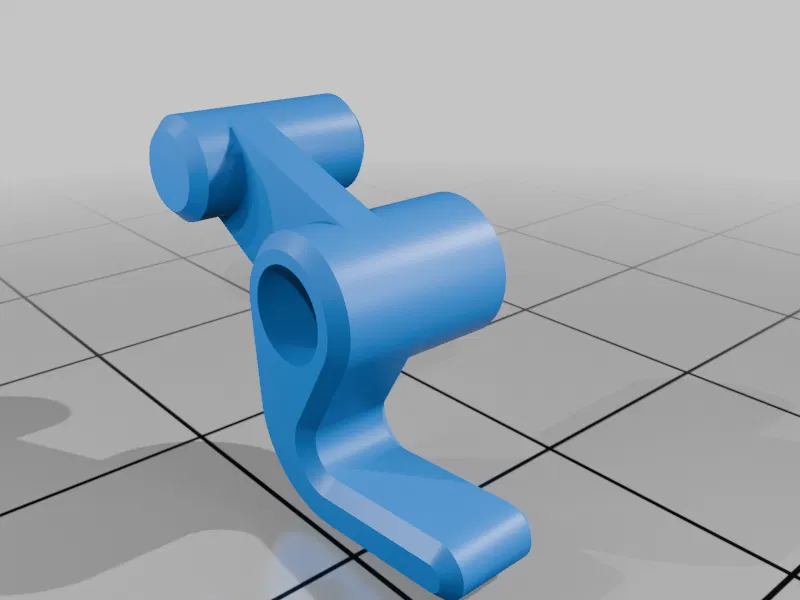

Mỗi chi tiết đều có thể in không cần supports – miễn là bạn đặt đúng orientation. Một số chi tiết hơi “lạ”: cái pan thì in với mặt bề mặt để chứa powder úp xuống bed, cái grip thì in dựng đứng, v.v.

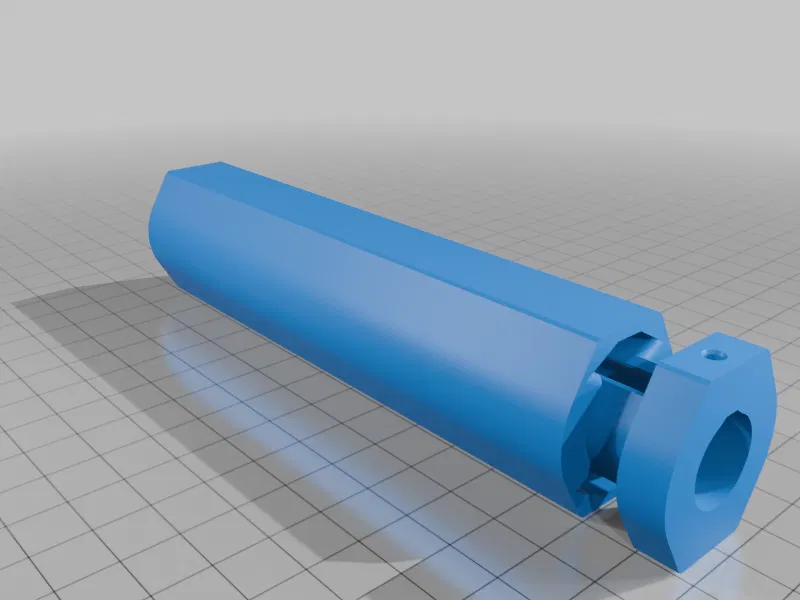

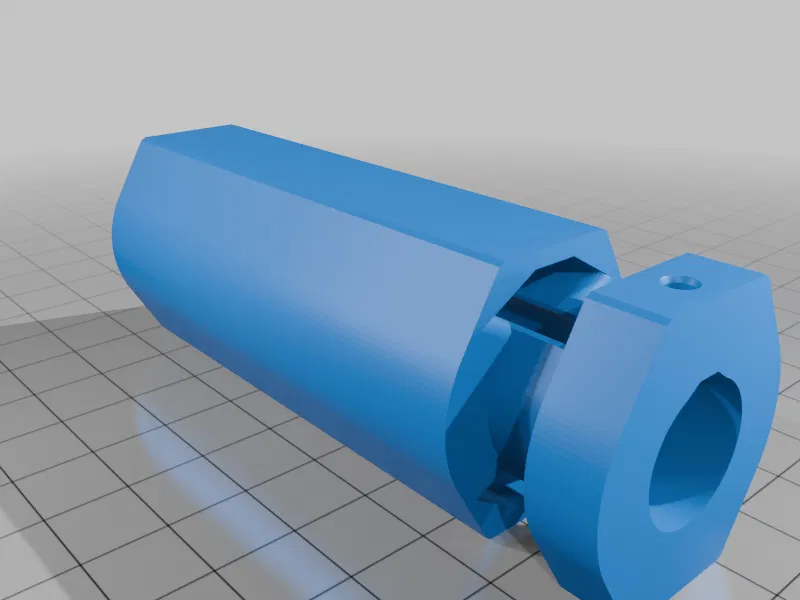

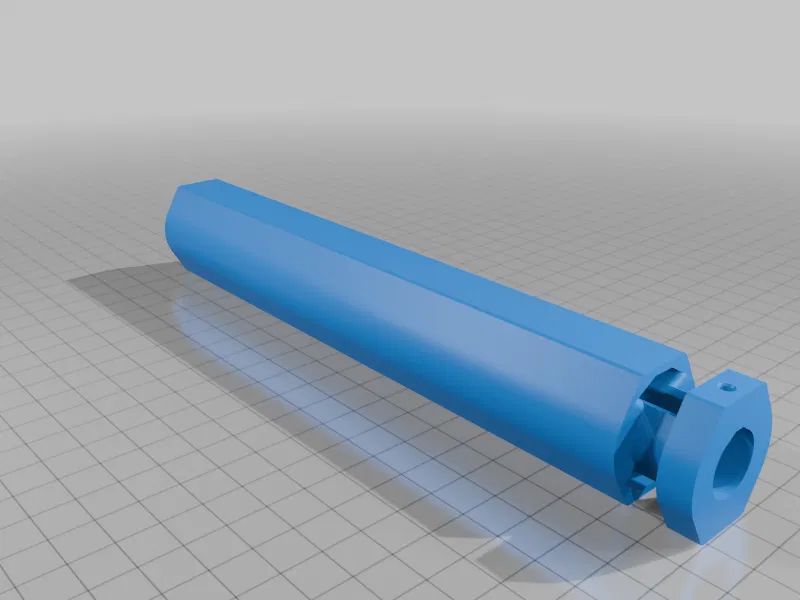

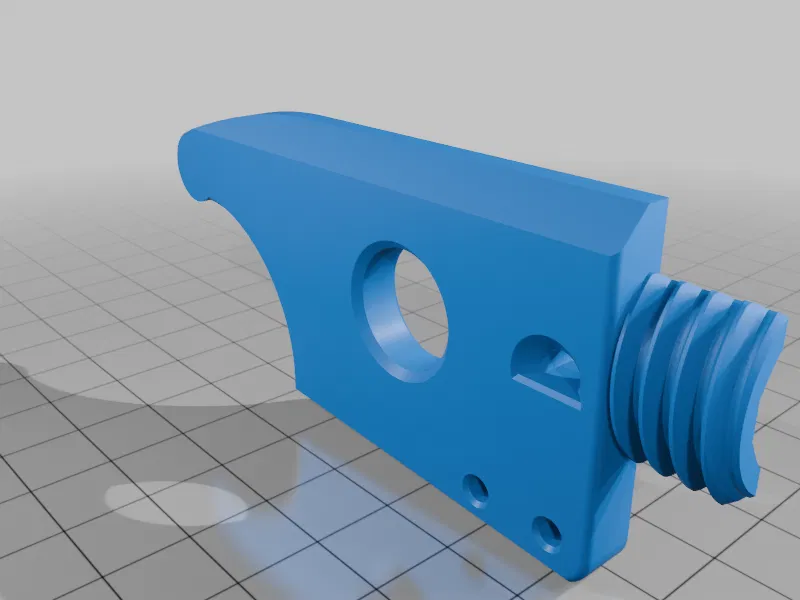

Ngoài ra: các barrel bắt buộc phải in nằm ngang, không được in dựng đứng. Yên tâm là barrel không cần support khi in nằm (dù slicer có thể gợi ý). Barrel chịu toàn bộ lực bắn, và nếu in dựng đứng thì sẽ tách theo layer lines (vì vậy thiết kế hơi “lạ” với tiết diện oval dẹt để in nằm cho dễ)(với đa số printer/slicer/filament – nếu bạn gặp vấn đề overhang/bridging thì nhớ chú ý đoạn này)

Mình nghĩ thiết kế này cũng có thể chỉnh khá dễ để bắn được Nerf Rival rounds (loại lớn) – mọi người có muốn không? Mình không có Rival, và với nhu cầu của mình thì mình thích bản thành phẩm nhỏ gọn hơn. Tuy vậy, nếu bạn xem trong OnShape, bạn sẽ thấy phần khởi đầu của cấu hình thiết kế dựa trên Rival, và mình nghĩ ai có chút kỹ năng CAD có thể “dễ dàng” chỉnh lại.

Mình không phải kỹ sư, cũng không được “đào tạo” CAD, chỉ học theo youtube linh tinh thôi – nên ai muốn thử cứ thử nha!

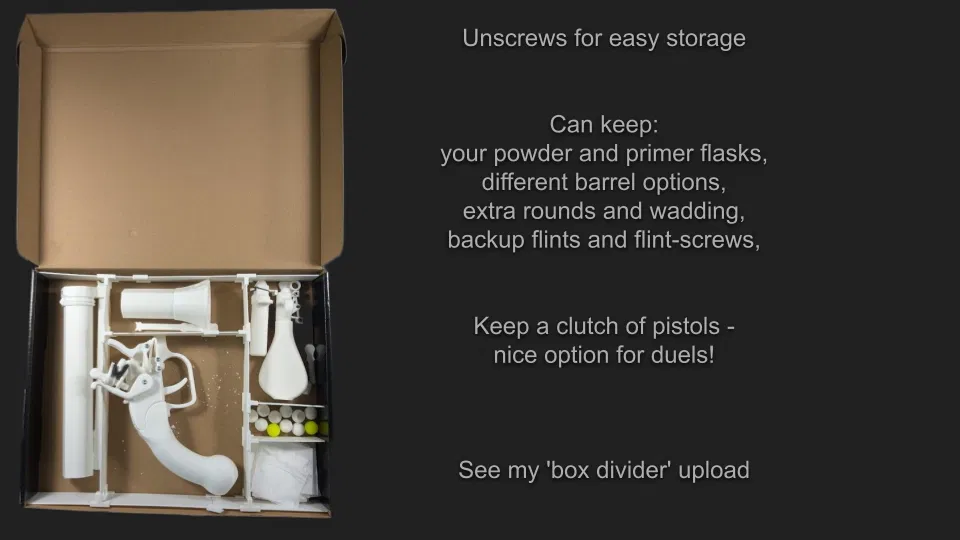

Đây là box divider được dùng trong hình/video

Nếu bạn thấy dây thun khó thao tác – mình có thiết kế một tool in được để gài/kéo dây thun
