Trái Tim Người Đập Nhịp - Gears, Crank

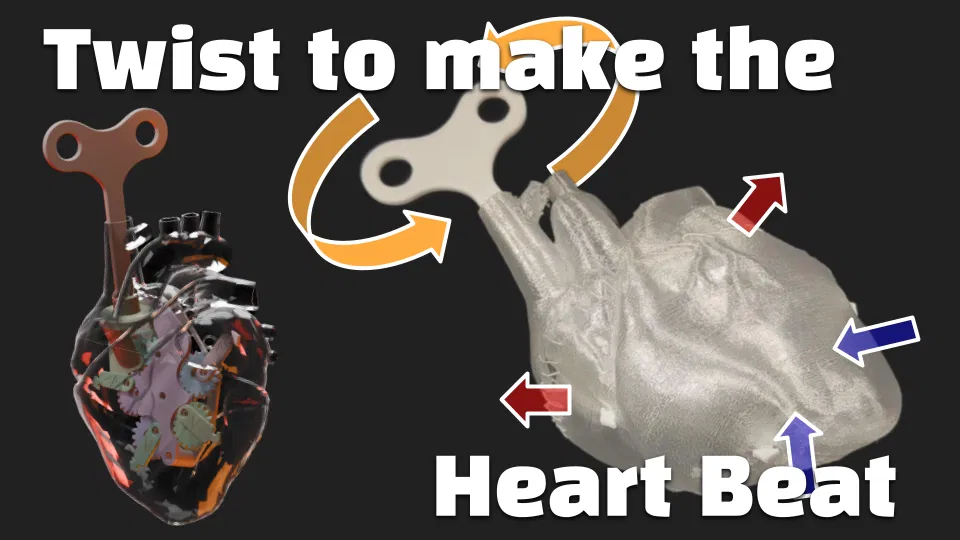

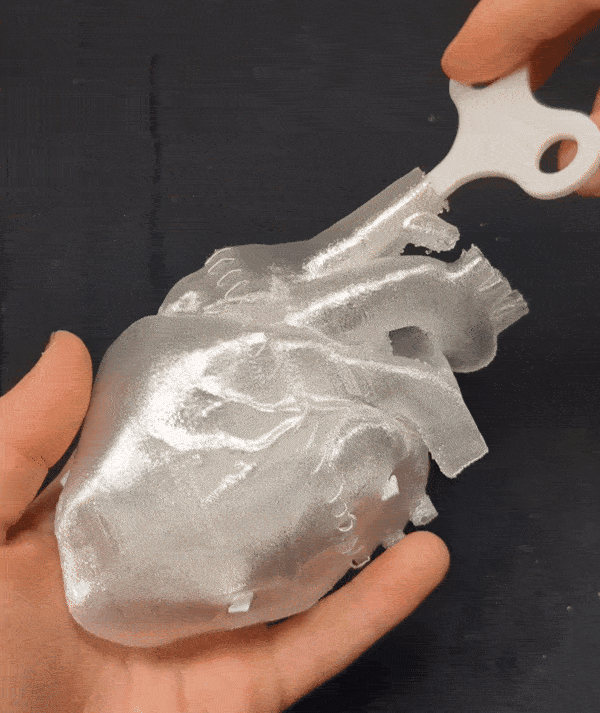

Video! Một món fidget giải trí kiểu giải phẫu để bàn. Vặn tay quay là bạn sẽ thấy nhịp tim “lub-dub” đầy đủ. Gần giống như một animatronic cơ khí chạy tay.

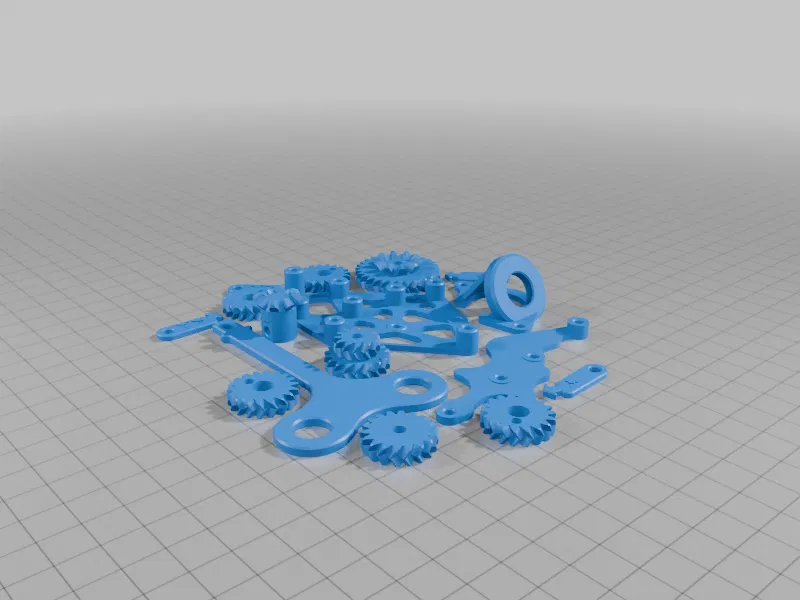

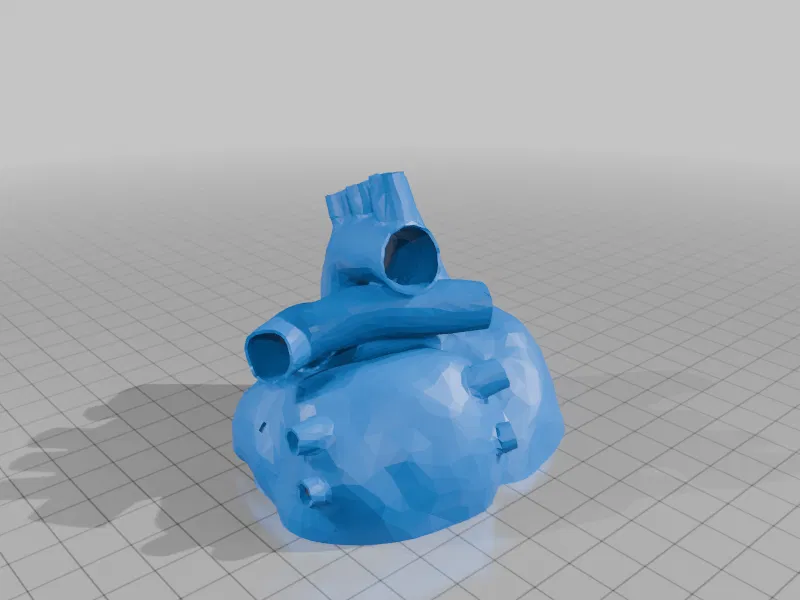

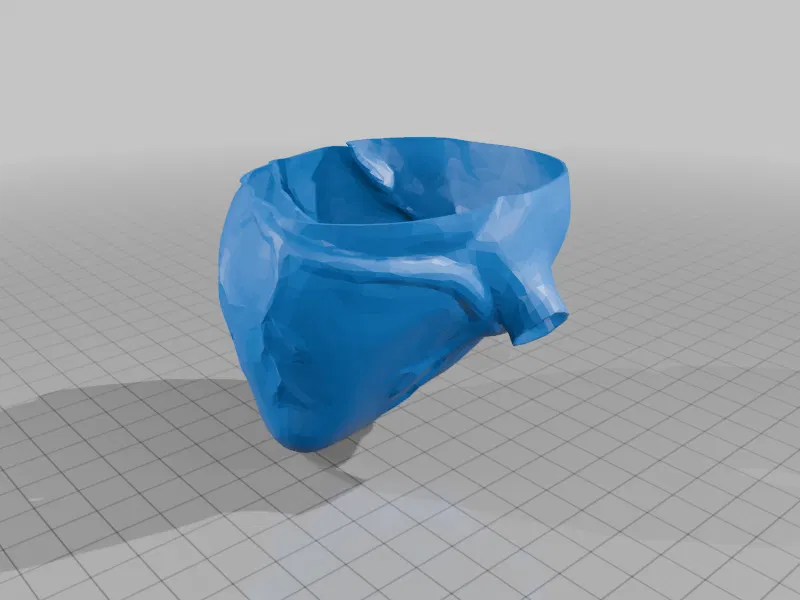

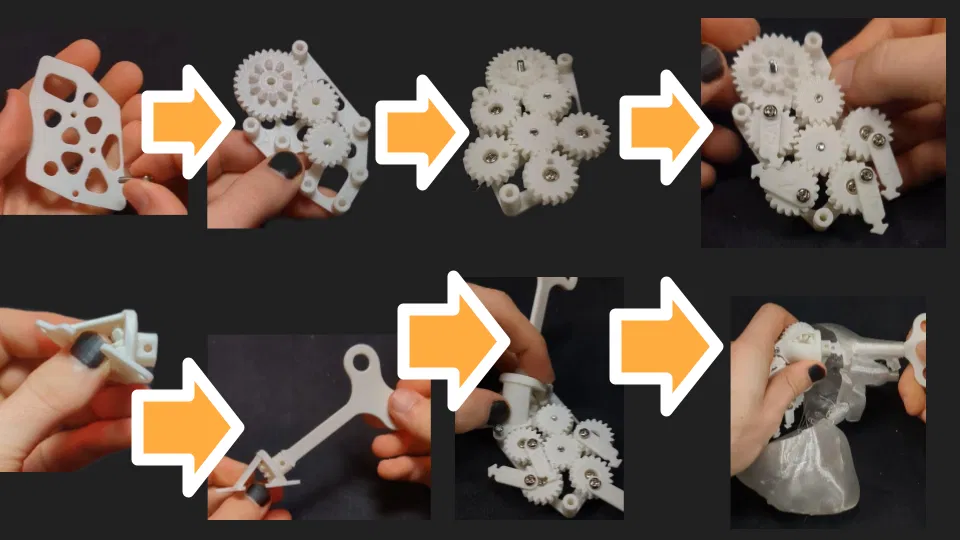

Trong file có kèm các ZIP chứa STL để minh hoạ vị trí từng chi tiết trong cơ cấu, và cả nguyên cái print plate dưới dạng một STL duy nhất để bạn xem hướng in khuyến nghị. Bạn có thể dùng PLA hoặc bất kỳ vật liệu cứng nào để in phần cơ cấu, và thường sẽ in rất dễ, không cần brim hay supports. Phần “da” thì bắt buộc phải là filament dẻo – mình dùng TPU 87A (harness). (Nếu bạn không muốn dùng TPU, có thể bạn sẽ thiết kế lại phần da theo kiểu voronoi hoặc khoét lỗ dạng khác để đạt độ dẻo cần thiết – phần này xin nhường cho bạn tự mày mò)

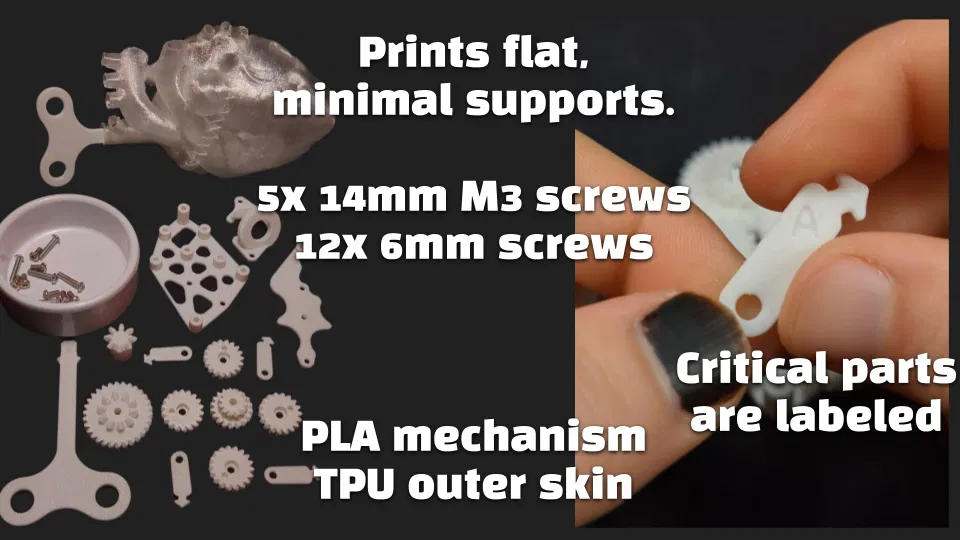

Phần cứng (hardware) cần có chỉ là vài con ốc M3:

• 5x 14mm
• 12x 6mm Không cần keo hay gì thêm

Một vài mẹo thiết kế vui mình rút ra được:

• Dùng ốc làm trục xoay (pivot) rất ổn, nhất là khi bạn thiết kế cho nó “chạm đáy sớm” ở phần neo, để ép ra đúng độ hở (tolerance) giữa đầu ốc và phần quay
• TPU có thể khâu bằng kim da có móc (hooked leather needles)
• Trong OnShape: phác sketch các vòng tròn theo hình dáng gear bạn muốn, suy ra đường kính thành biến (variables), rồi dùng GearLab để dựng gear train. Sau đó dựng khung (frame) bao quanh sẽ dễ hơn nhiều.
• Chat-gpt có thể hỗ trợ khá nhiều khi bạn thiết kế gear train để ra khoảng cách và tỉ số truyền cuối đúng ý (dù không phải lúc nào cũng chuẩn)

Bạn cũng có thể chỉnh sửa thiết kế trong CAD ở OnShape. Ví dụ: chỉnh lại tolerance cho hợp với slicer/printer của bạn, đổi sang cỡ ốc khác, hoặc redesign thành một thứ khác hoàn toàn – tuỳ bạn!

Category: Mechanical Toys
