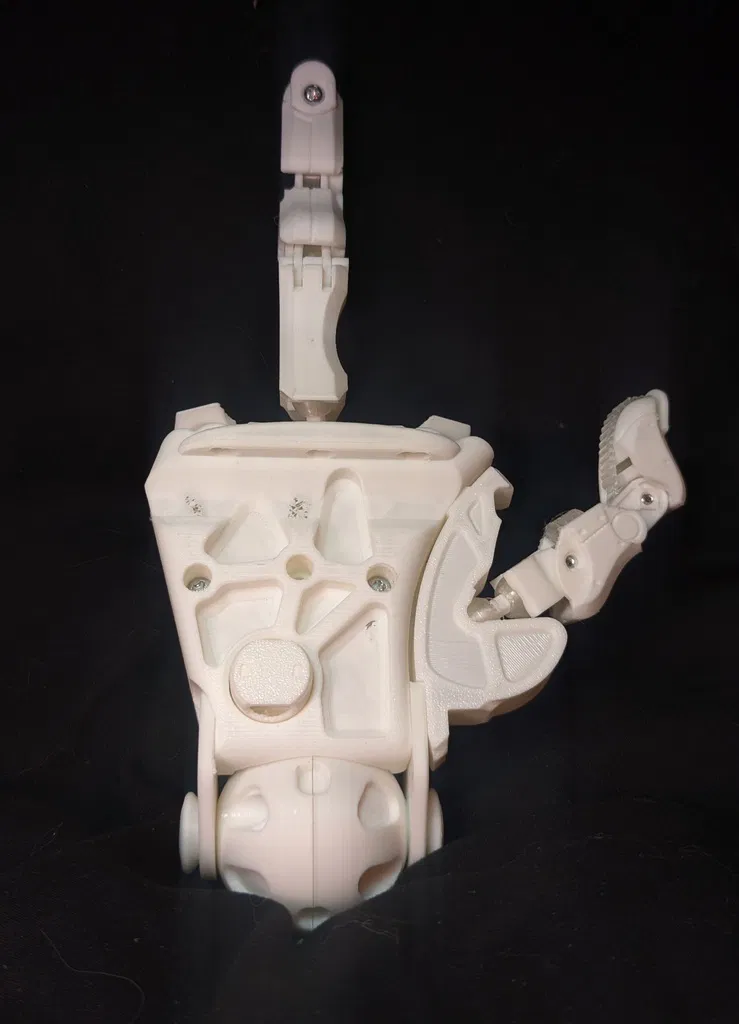

Bàn Tay Cyberpunk Có Khớp Tạo Dáng (Poseable Cyberpunk Hand)

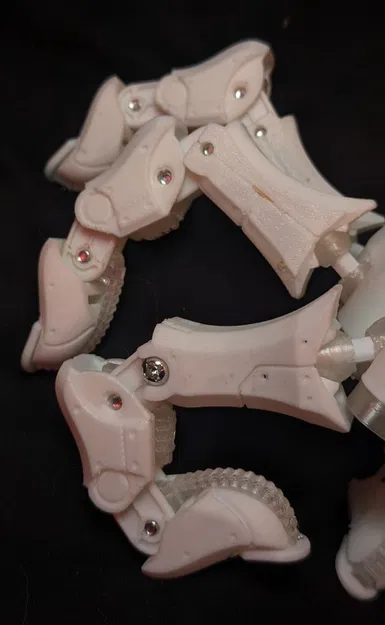

Bàn tay robot cyberpunk có khớp, lấy cảm hứng từ AFTRMRKT của Brian Sum. In pad mềm bằng TPU (tùy chọn), phần cứng bằng PLA; dùng khoảng 26 vít M3 10mm và 4 vít M3 6mm. Có ngón cái đối và cổ tay spinner-fidget.
Mô tả
Lấy cảm hứng từ các tác phẩm trong AFTRMRKT của Brian Sum, mình chỉ muốn tự thiết kế một bàn tay robot có khớp (articulatable) để rèn thêm kỹ năng CAD. Mình không thật sự ưng kết quả cuối cùng lắm — nhưng học được nhiều.
Cứ thoải mái dùng theo ý bạn. Mình in các miếng đệm mềm ở ngón/palm bằng TPU trong mờ (translucent), còn lại bằng PLA rẻ. Thiết kế dùng khoảng ~26 vít M3 dài 10mm và ~4 vít M3 dài 6mm. Bạn hoàn toàn có thể thiết kế lại để dùng ít hơn, hoặc thậm chí không cần vít — nhưng một mục tiêu của bản này là tạo bề mặt kiểu phức tạp, đầy phần cứng (hardware-filled texture).
Danh sách chi tiết cần in:
Khuyến nghị TPU hoặc vật liệu dẻo khác:
- 8x tpu cap
- 4x distal pad
- 4x inter pad
- 1x palm soft

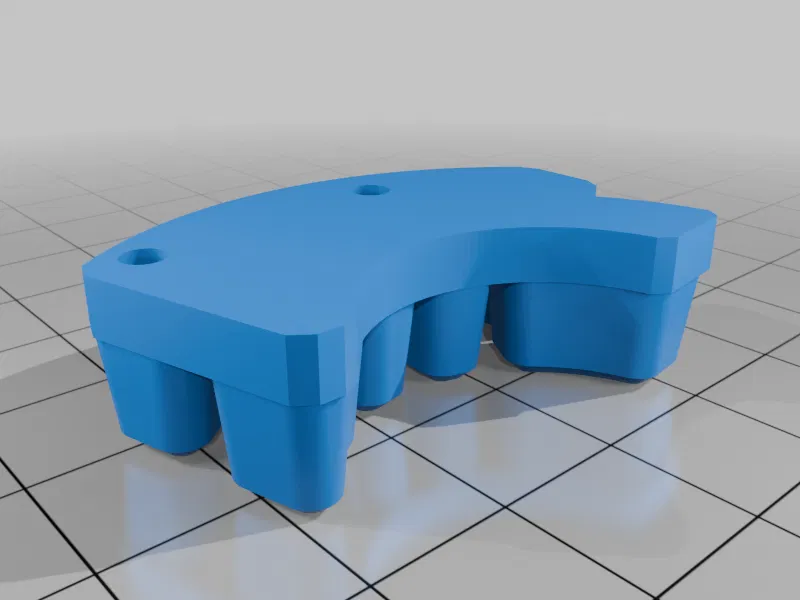

- 1x palm knuckle
(Lưu ý: tpu cap là phần duy nhất “bắt buộc” phải là TPU. Các phần còn lại về mặt cơ khí thì dùng TPU sẽ hợp lý, nhưng cuối cùng tuỳ gu mỗi người.)
Khuyến nghị PLA hoặc vật liệu cứng khác:

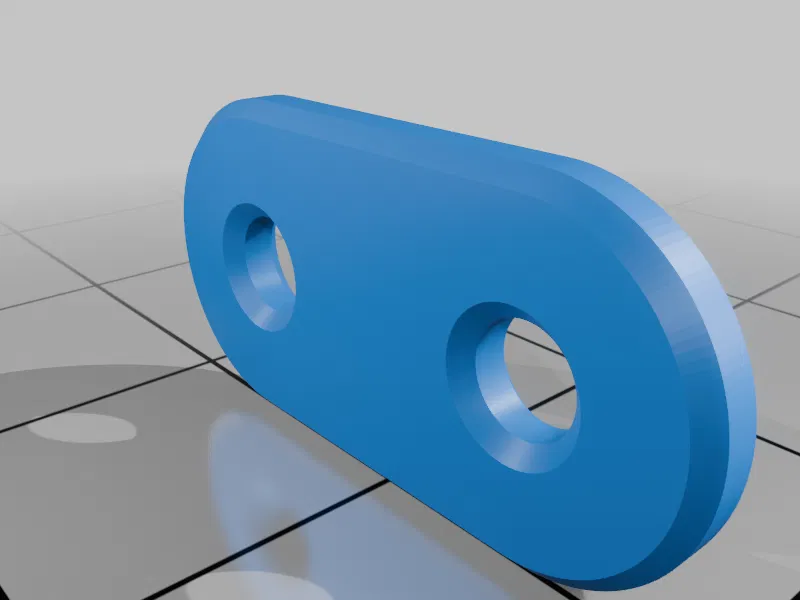

- 14x double hinge
- 4x nail
- 4x distal
- 4x inter

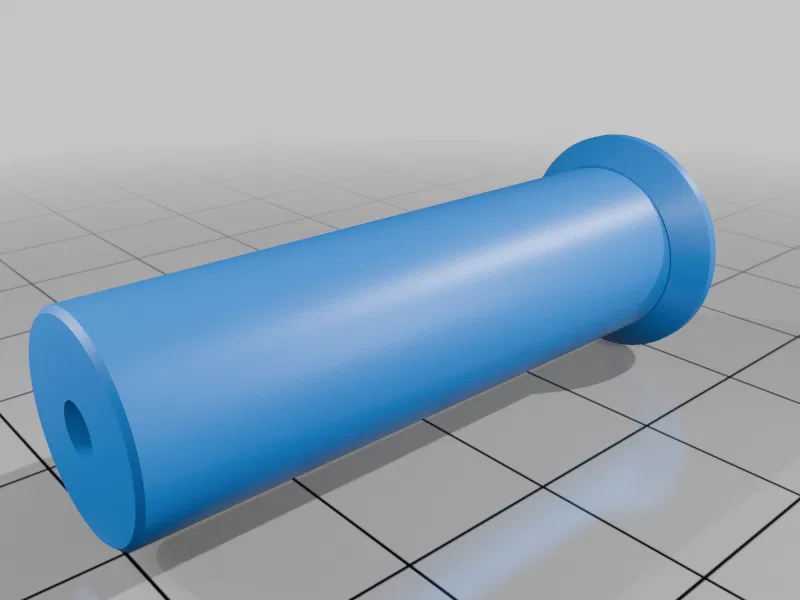

- 4x joint post
- 2x proximal
- 1x của tất cả các phần còn lại
(Lưu ý phần proximal có bản lật (flipped) cho ngón ngoài.)

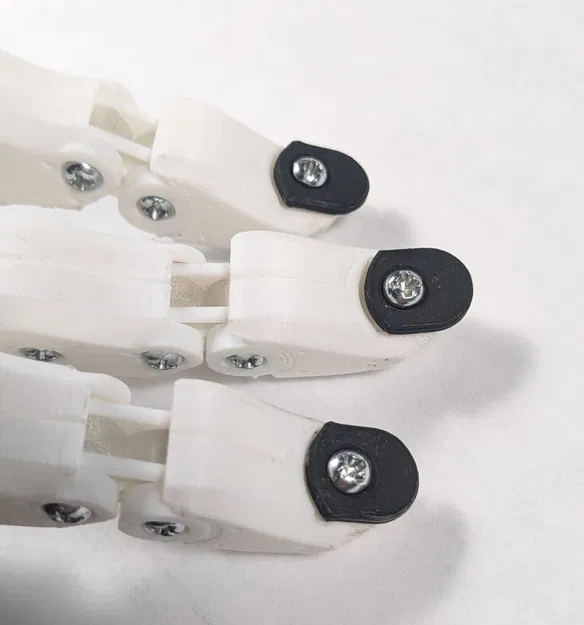

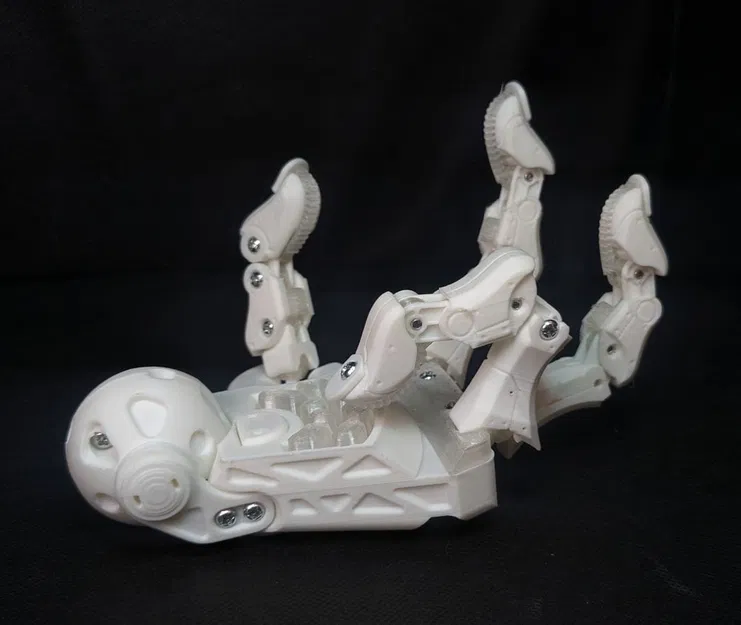

Phần nail có thể thay đổi (interchangable) nên cũng vui. Khả năng cử động gồm: co duỗi từng ngón, xòe các khớp (splaying the knuckles), ngón cái đối (opposable thumb), và cổ tay dạng spinner-fidget.

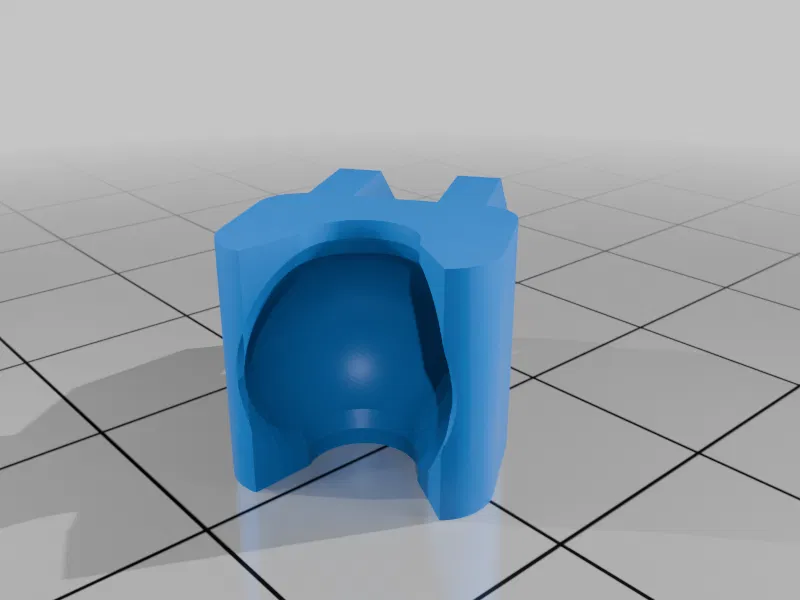

Mẫu này dùng các khớp “barbell joints” TPU/PLA từ mẫu poseable action figure của mình — xem thêm thông tin ở đó.
Category: Sculptures
