Đồ chơi Working Pennyshot Derringer (có cơ chế hoạt động)

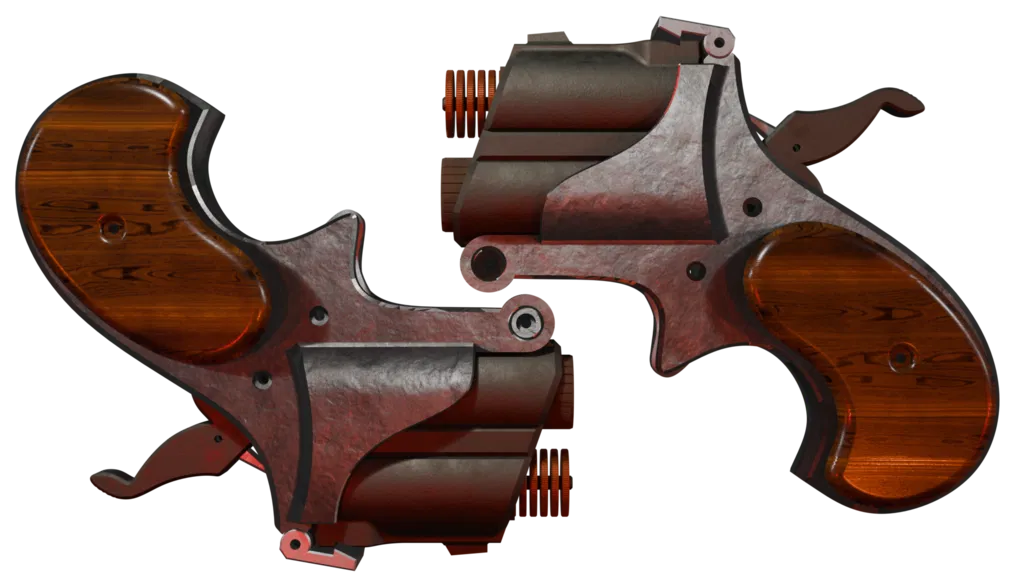

Scrooge's Shotgun, The Door Knocker, Lincoln's Revenge - khẩu Pennyshot Derringer!

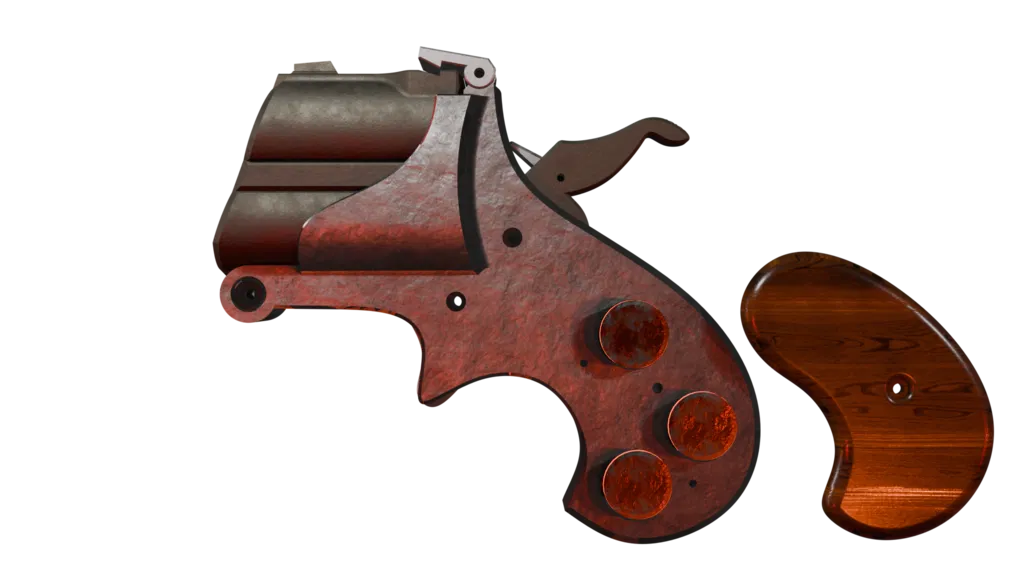

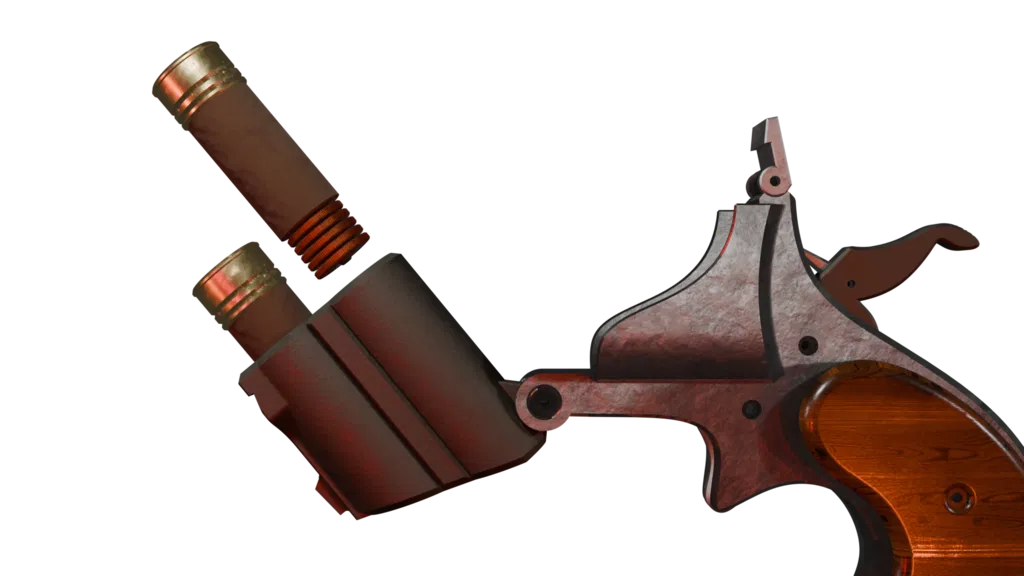

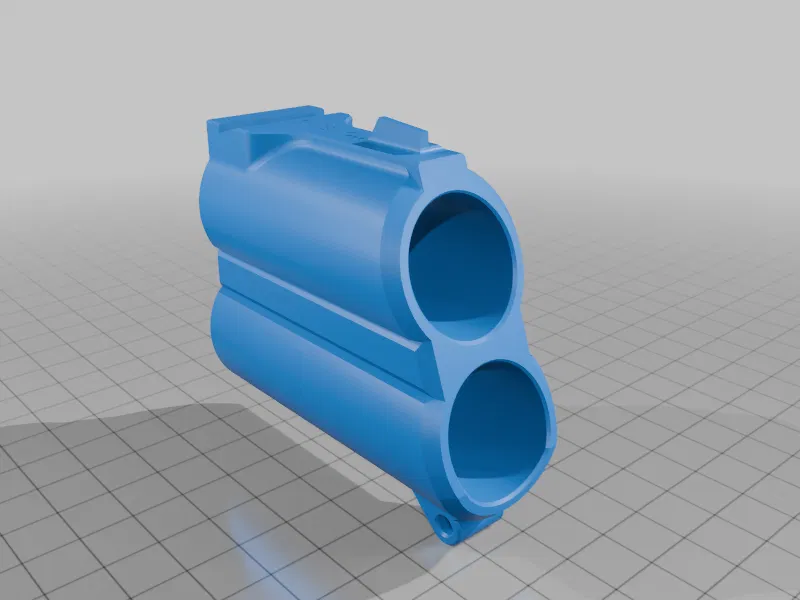

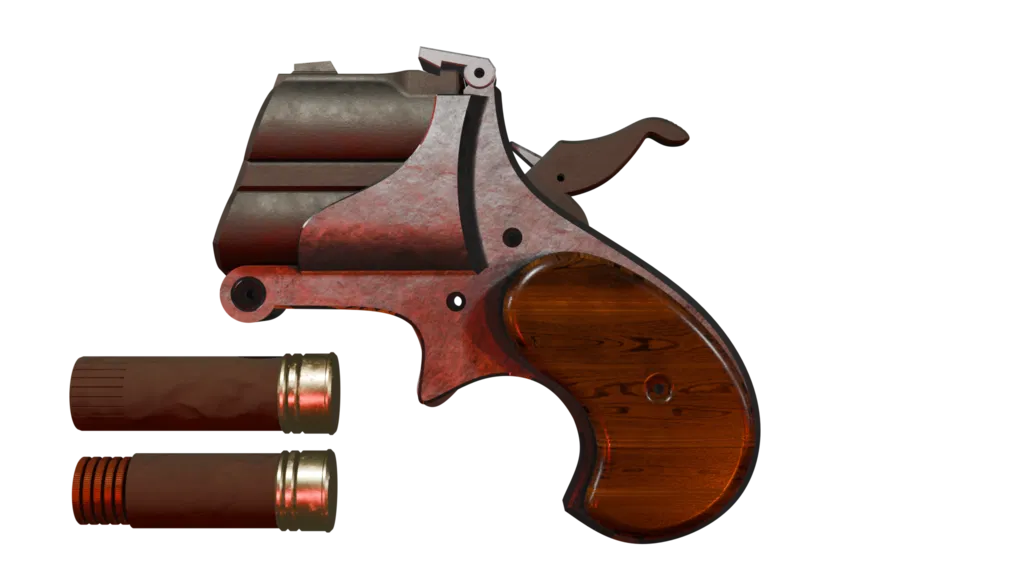

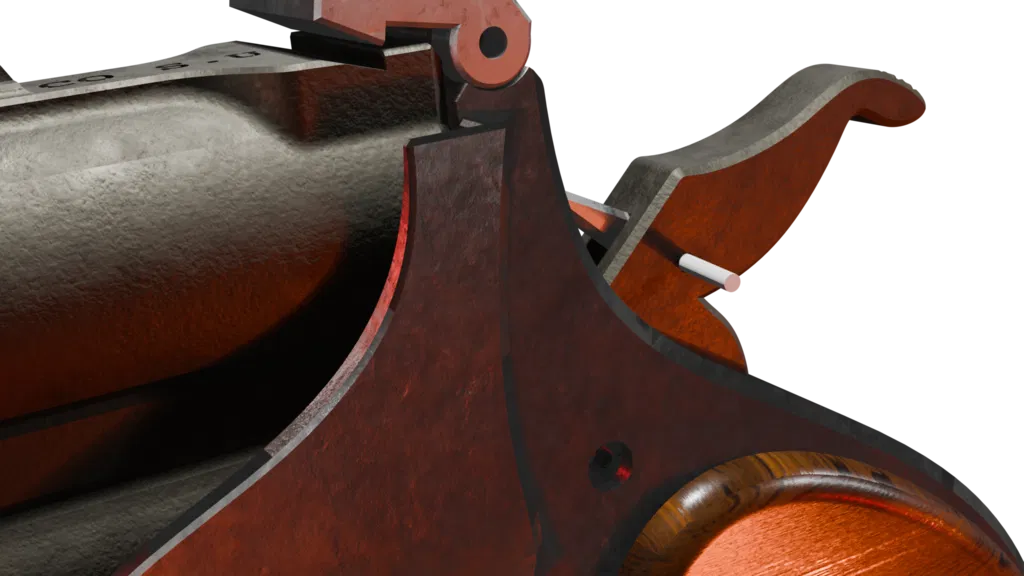

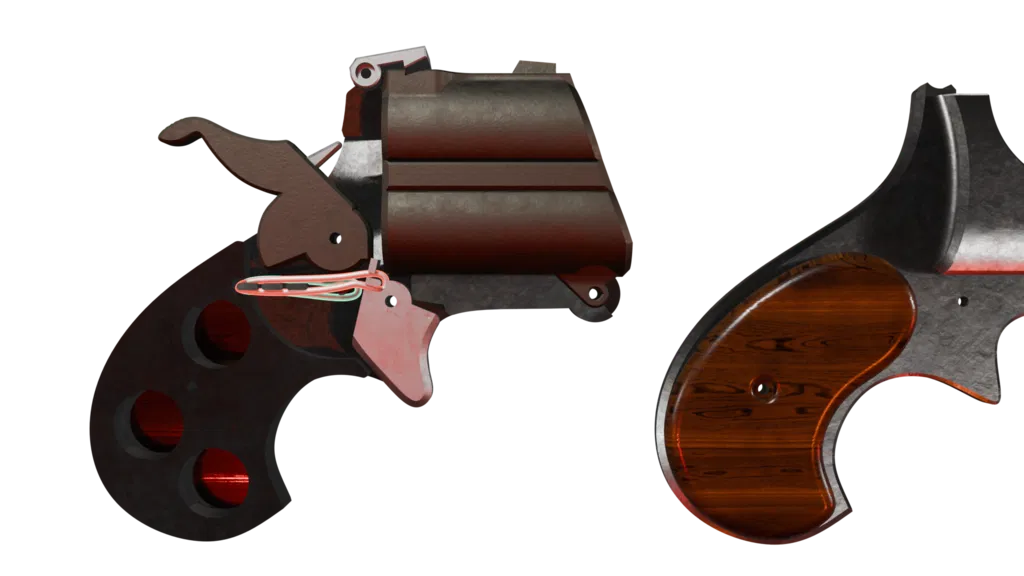

Một món derringer toy “hoạt động” từ videogame Hunt Showdown – kiểu vũ khí tự chế nhìn rất khôn khéo, dùng như phương án cuối. Mẫu này không bắn ra gì hết – chỉ là đồ fidget cho vui. Búa (hammer) có thể lên cò, và sẽ đập tới khi bóp cò (trigger). Cụm nòng (barrels) có thể bẻ bản lề ra phía trước, và lấy vỏ đạn (shells) ra. Các “viên” penny có thể trượt ra để giả lập thao tác bắn/đẩy vỏ, rất hữu ích cho chụp ảnh / quay phim.

Tất cả chi tiết được thiết kế để in nằm phẳng với hỗ trợ (supports) tối thiểu. Bạn sẽ cần 5 con ốc M3 dài 20mm, và 1 con ốc M3 dài 10mm. Bạn sẽ dùng vài đoạn filament cắt ngắn để giữ cứng một số chi tiết. Bạn sẽ dùng dây thun làm “lò xo” cho trigger/hammer. Tuỳ chọn: có thể nhét các đồng penny cũ vào phần tay cầm (grip) để tăng trọng lượng (hợp rơ luôn).

Ốc M3 20mm:

• 1 con làm chốt xoay (pivot) phía trước của cụm nòng
• 1 con làm chốt xoay phía trên cho chốt khoá (latch)

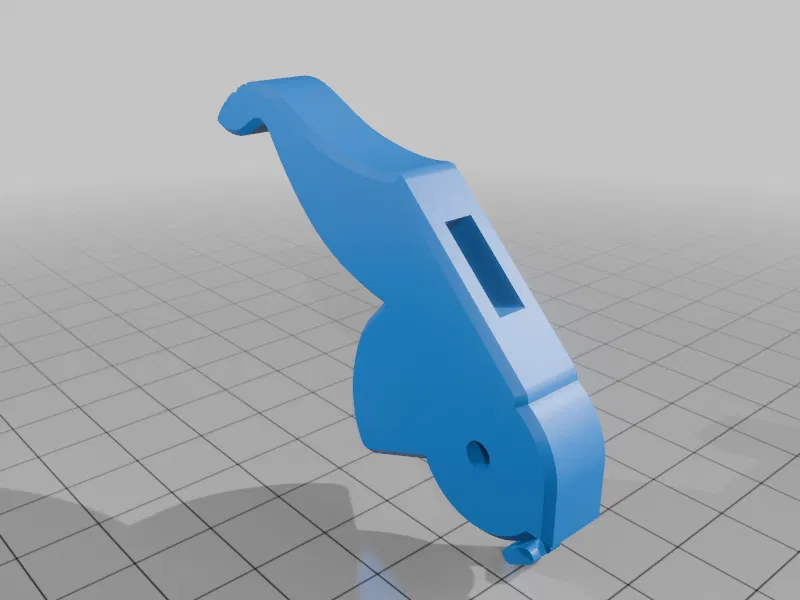

• 1 con làm chốt xoay cho búa (hammer)
• 1 con làm chốt xoay cho cò (trigger)

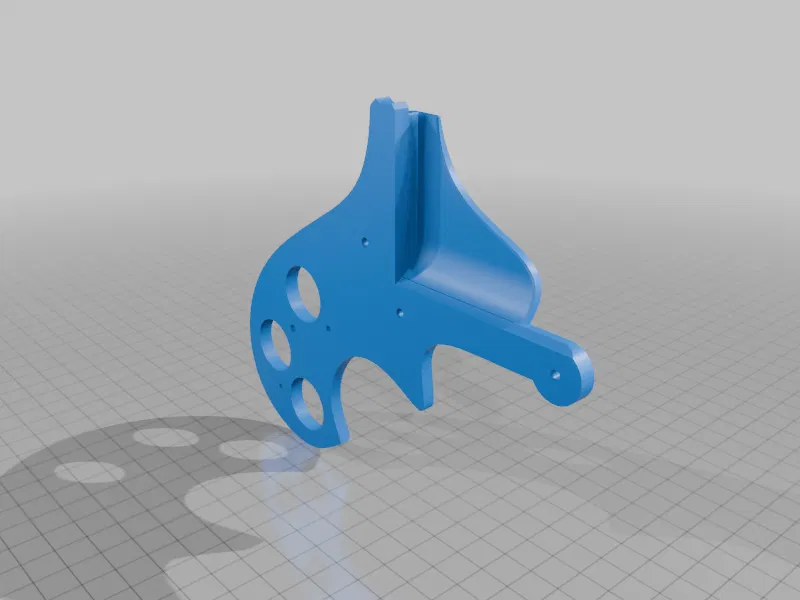

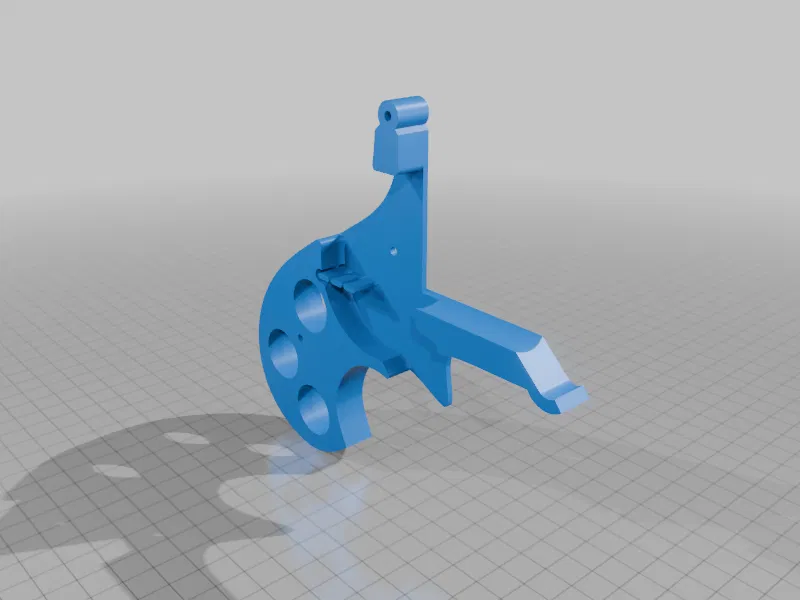

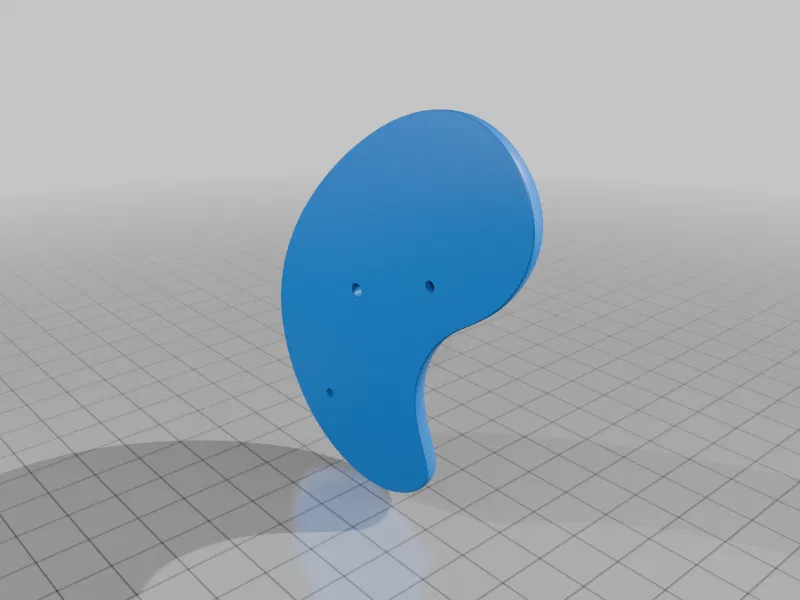

• 1 con để bắt tay cầm phải (right grip) vào khung (frame)

Ốc M3 10mm:

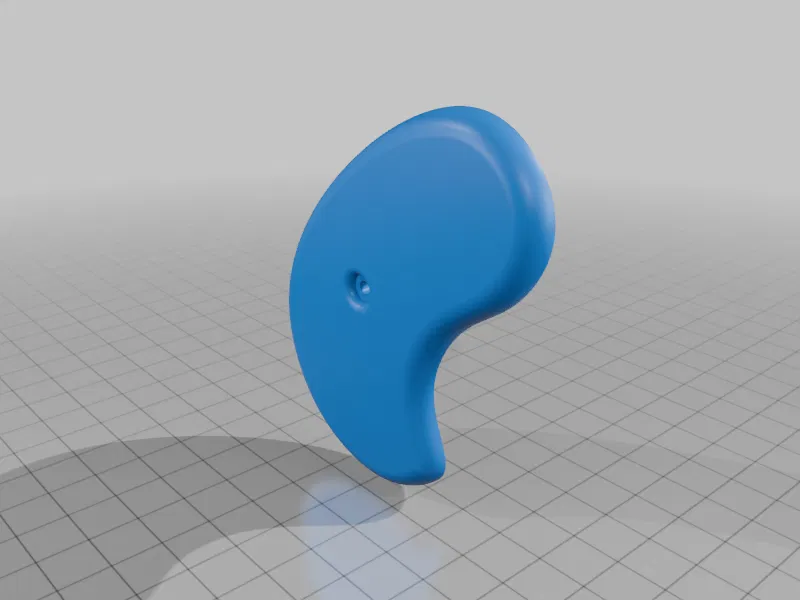

• 1 con để bắt tay cầm trái (left grip) vào khung (sẽ “gặp nhau ở giữa” với con ốc bên tay phải)

Các đoạn filament cắt ngắn:

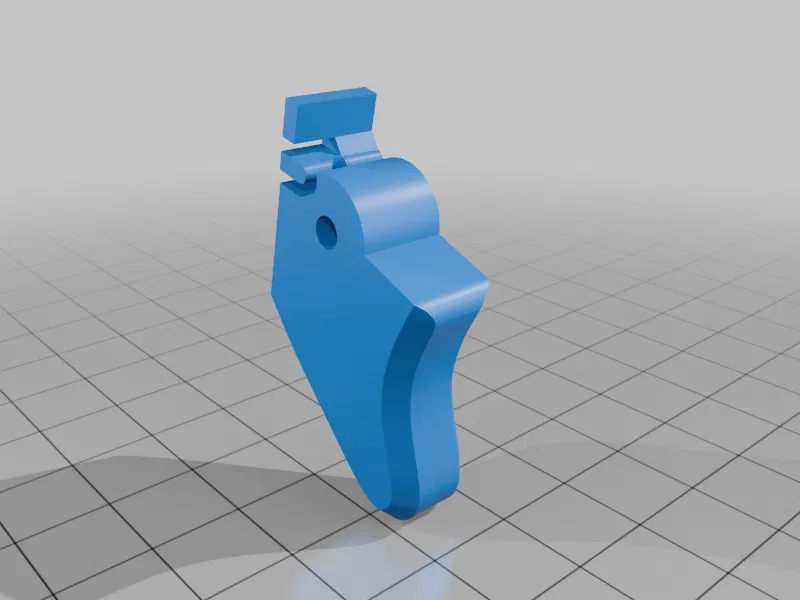

• Giữ kim hoả (firing pin) trong búa
• 2 chốt định vị trên khung/tay cầm để chống xoay

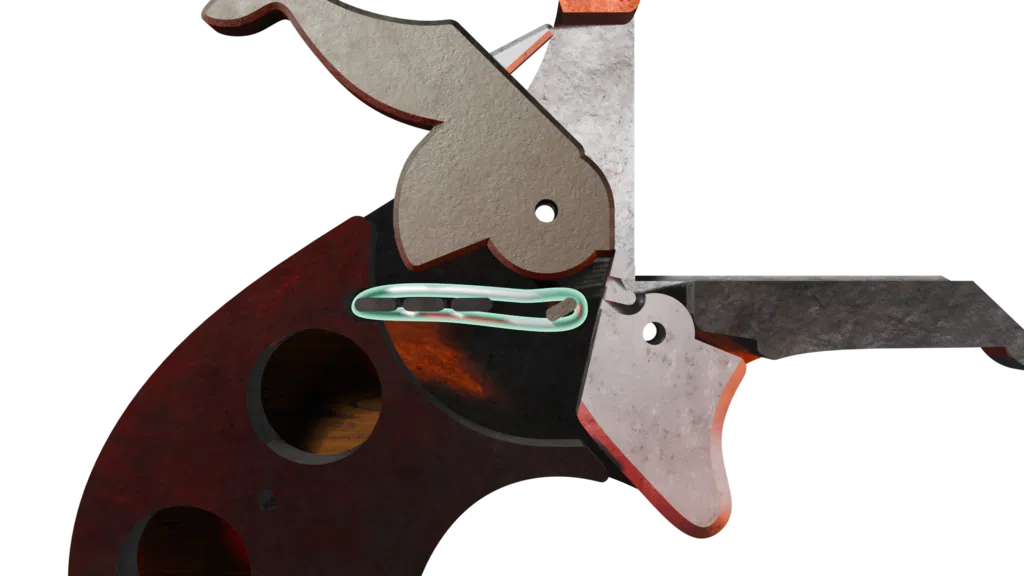

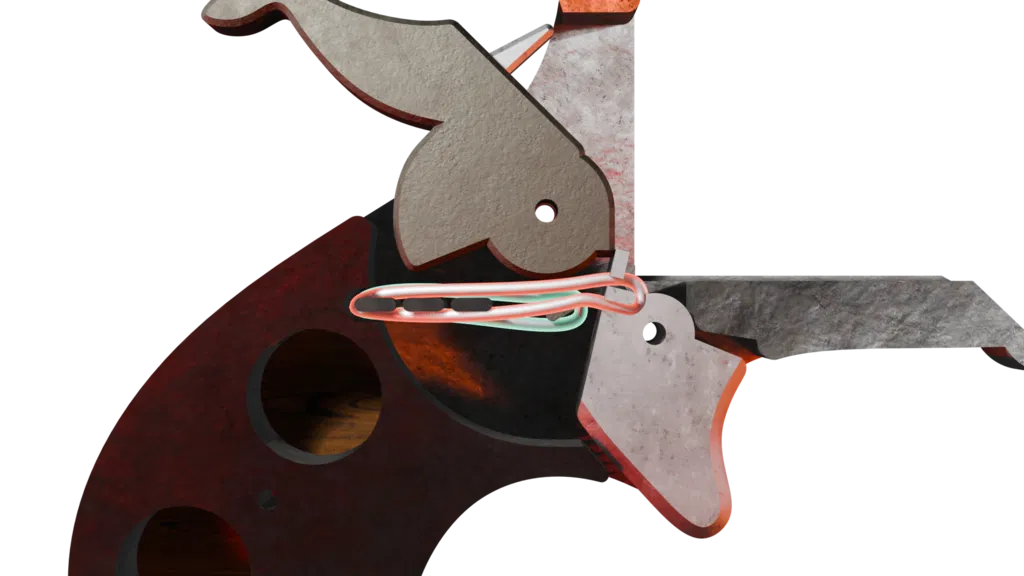

Dây thun:

• 1 sợi để kéo búa về 3 cọc neo trên khung
• 1 sợi để kéo cò về 3 cọc neo trên khung

Độ dày/độ đàn hồi dây thun không quan trọng lắm, và có 3 cọc để bạn tinh chỉnh lực đúng ý. Nếu thấy lực chưa đủ, cứ quấn gấp đôi dây thun. Các cọc có rãnh nhỏ để giữ dây thun bám chắc hơn.

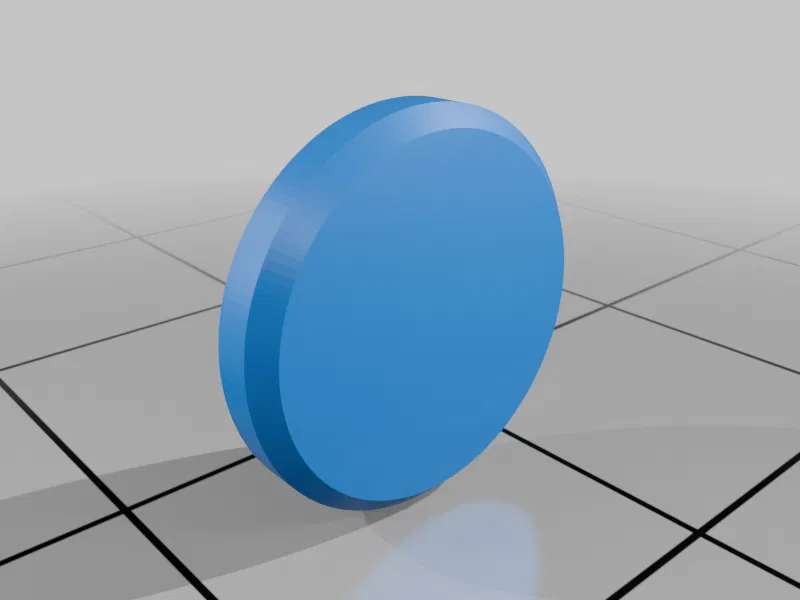

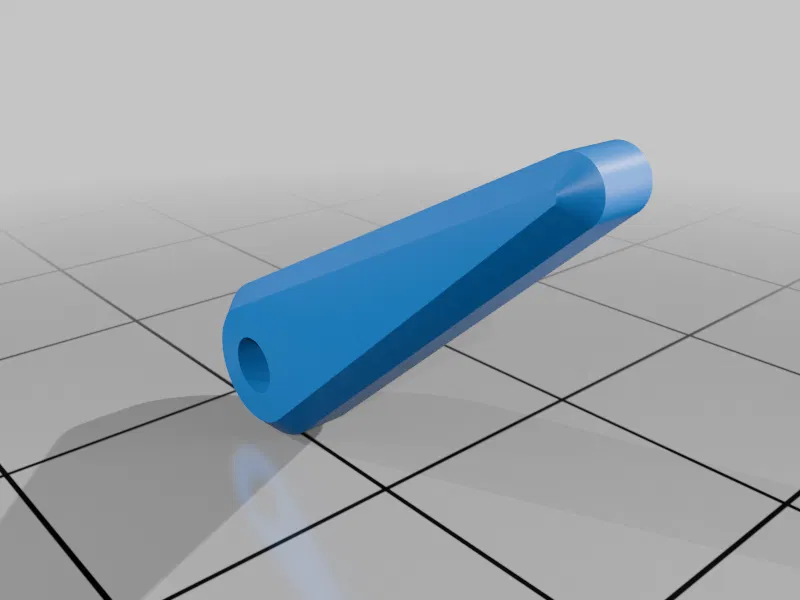

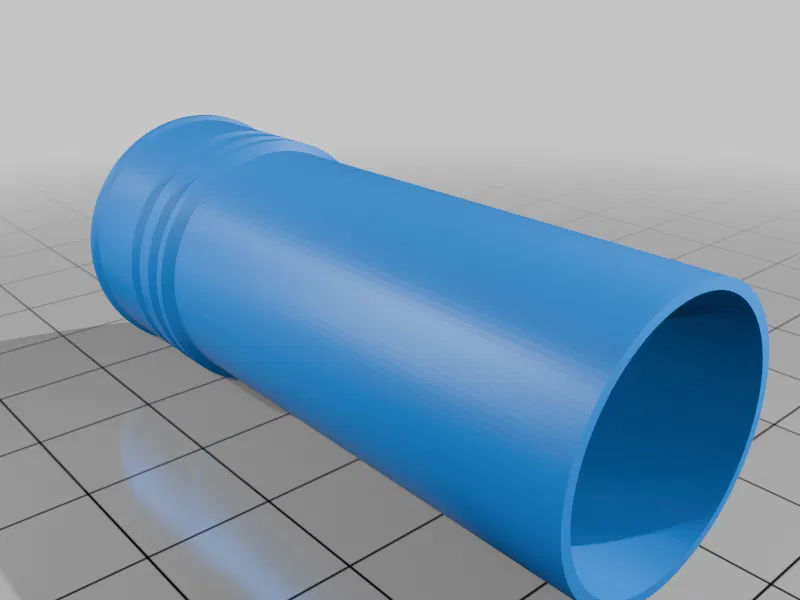

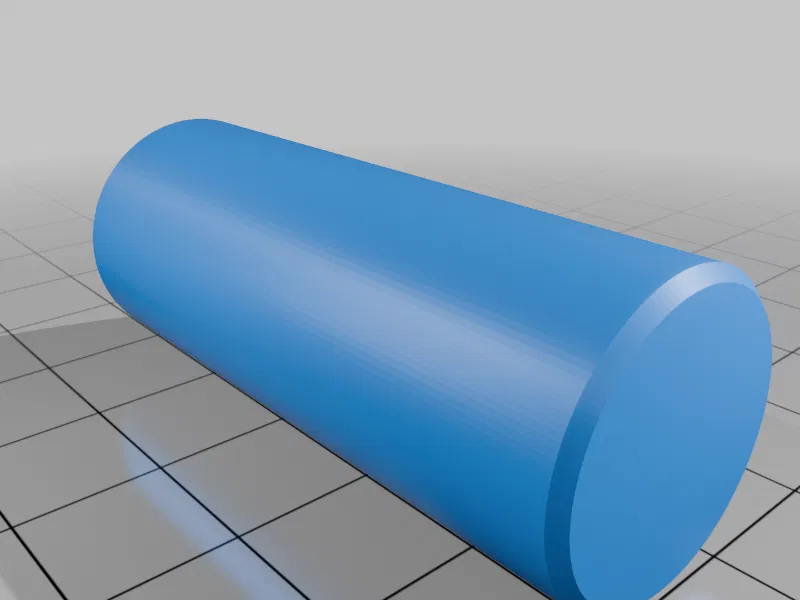

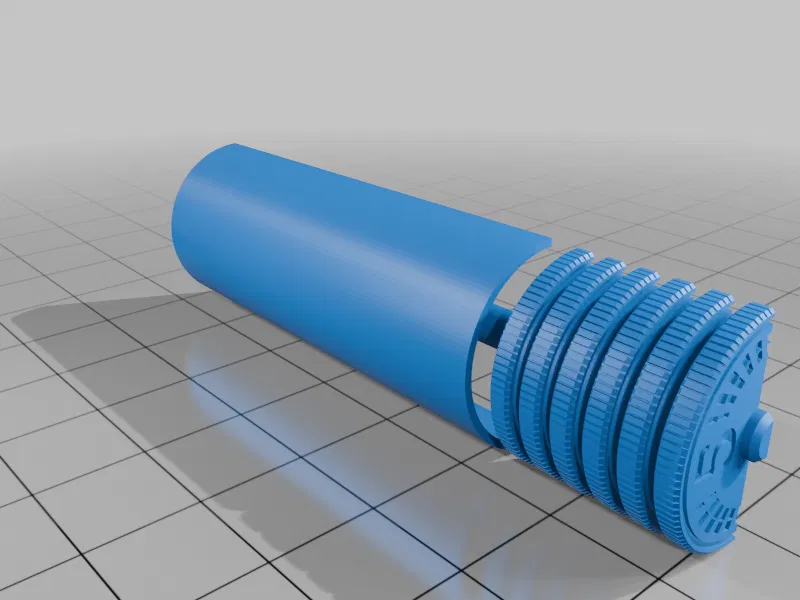

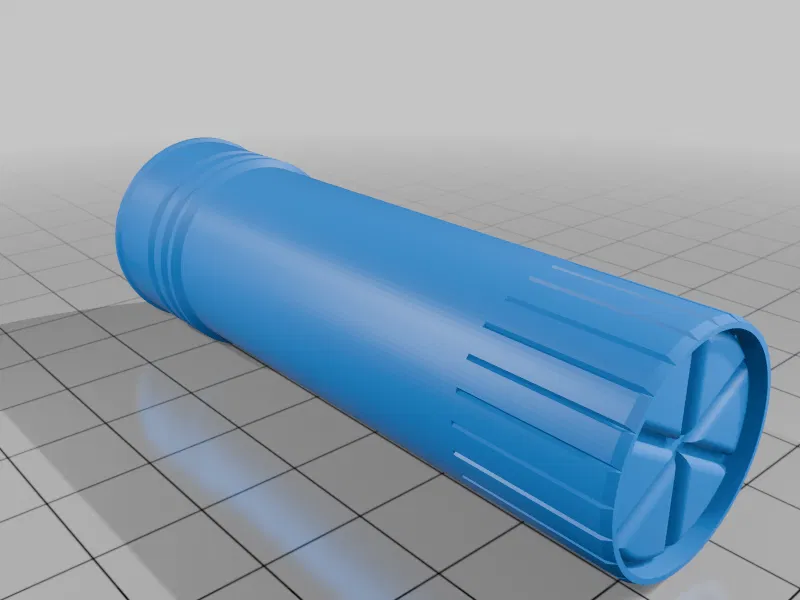

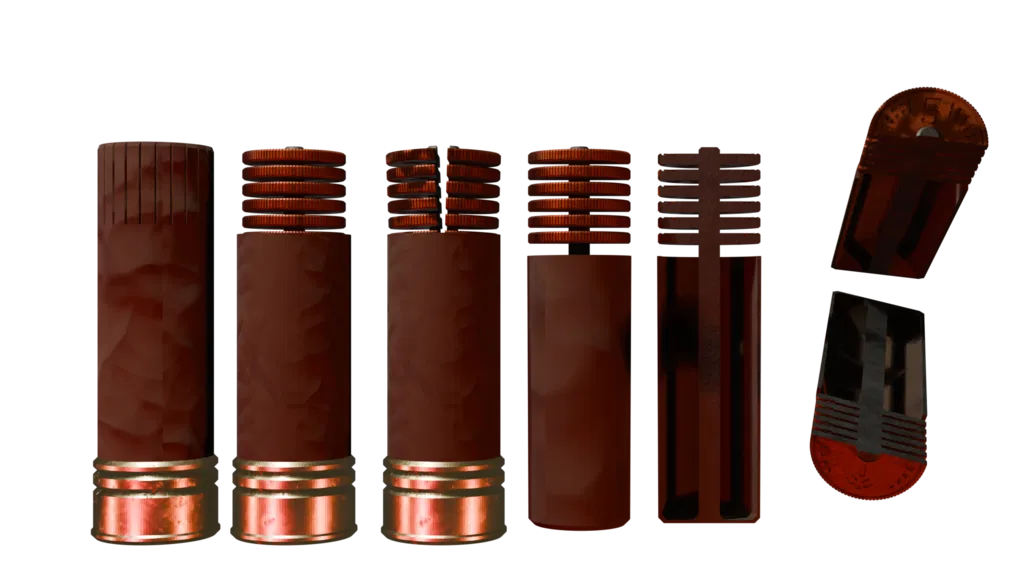

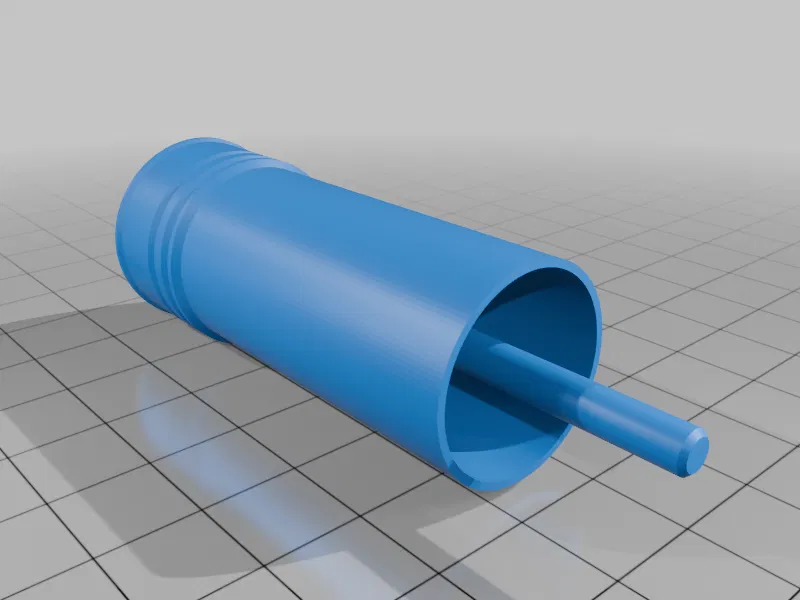

Để làm vỏ đạn (shells), bạn có thể in file shell-long để được vỏ shotgun tiêu chuẩn, hoặc in shell-short kèm penny post inserts. Cách này cho phép bạn sơn phần insert giống đồng xu, dán chúng lại với nhau, rồi trượt vào shell-short.

Ở một khẩu derringer “thật” kiểu này, búa sẽ có cơ cấu đồng hồ (clockwork) bên trong để kim hoả đổi lên/xuống sau mỗi phát. Bên trong sẽ có cam, pushrod, v.v. Phần này mình thấy quá lặt vặt để thiết kế (và nhìn từ ngoài cũng khó nhận ra) – nhưng bạn cứ thoải mái remix nếu muốn thử thách! Bạn có thể lấy CAD onshape của mình ở đây – (lưu ý cái này vẫn còn hơi WIP)

CẢNH BÁO: đừng mang/vung vẩy các vật trông như vũ khí thật ở nơi công cộng. Làm vậy vừa nguy hiểm vừa không đúng đắn vì có thể làm người khác hoảng sợ.
