Ngàm offset gắn bình nước Cateye composite (water bottle cage mounts)

Cập nhật 12 Oct 2019: Thiết kế gốc dùng khá ổn, nhưng chưa hoàn hảo. Mình đã thiết kế lại từ đầu trong Fusion 360. Giờ có ba món:

• Cateye cage top bolt locator

• Cateye cage top bolt spacer

• Cateye cage bottom bolt locator

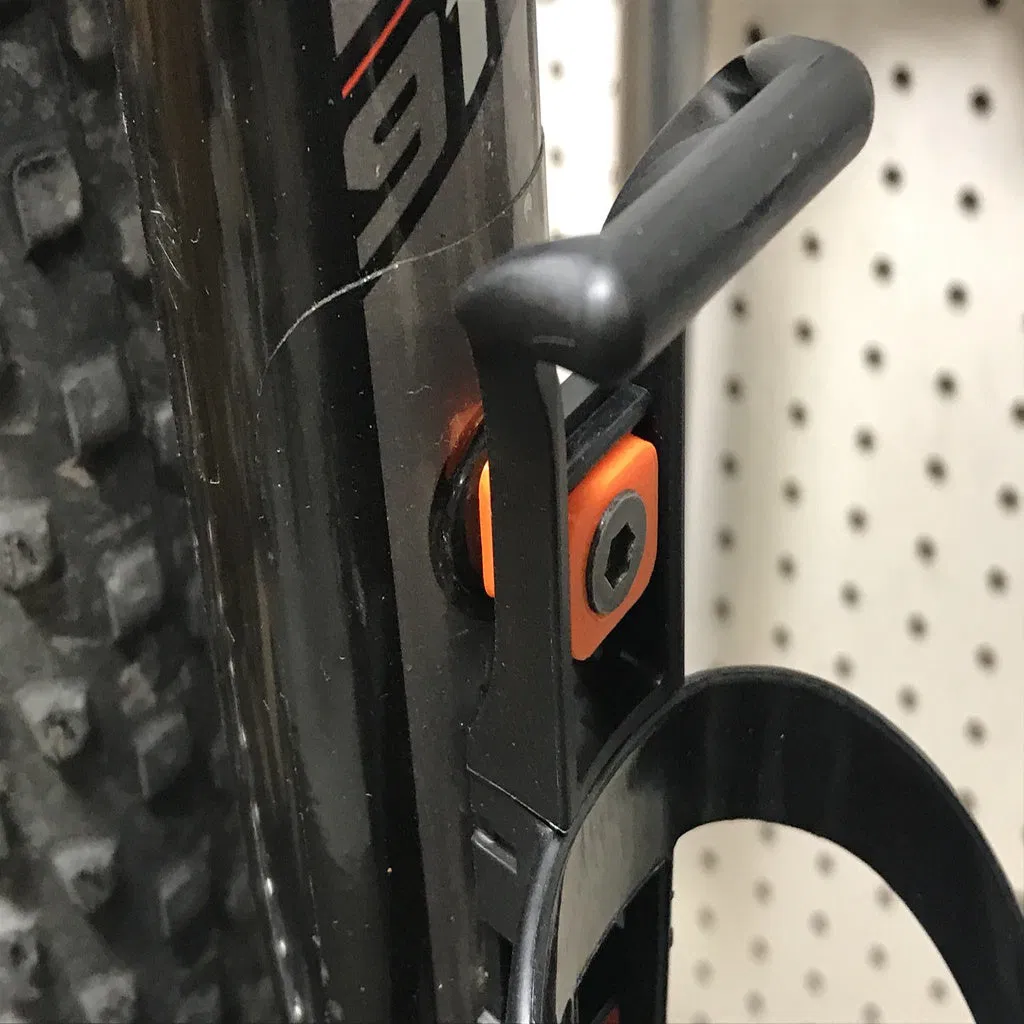

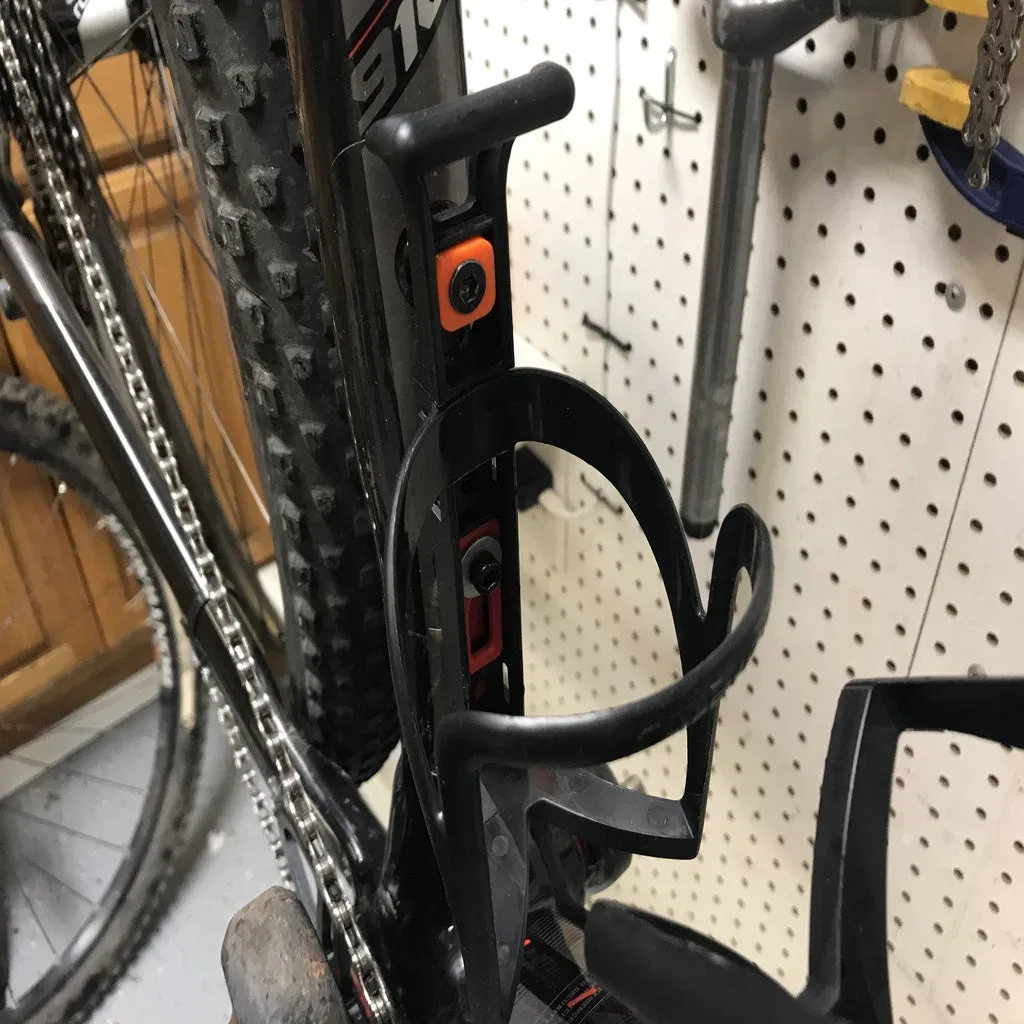

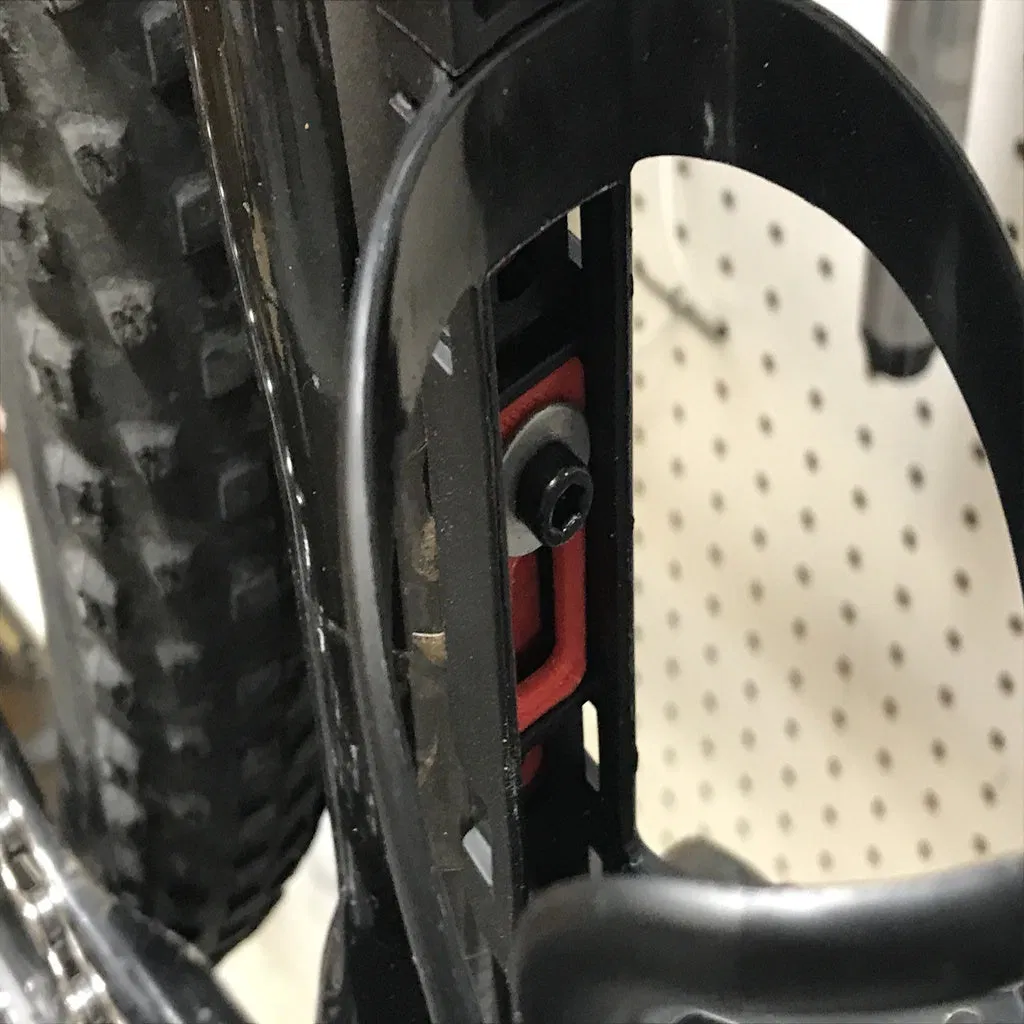

  Cái top bolt locator nằm kẹp giữa bottle cage và sườn xe. Cái top bolt spacer đặt ở phần trên của cage và được thiết kế để dùng với ốc M5 flat head, giúp dàn lực lên nhiều lớp (xem hình). Cái lower bolt locator đặt vào lỗ chữ nhật lớn phía dưới và nên dùng với ốc M5 tiêu chuẩn của water bottle cage; mình cũng khuyên dùng thêm long đền (washer) đường kính lớn hơn để dàn lực.

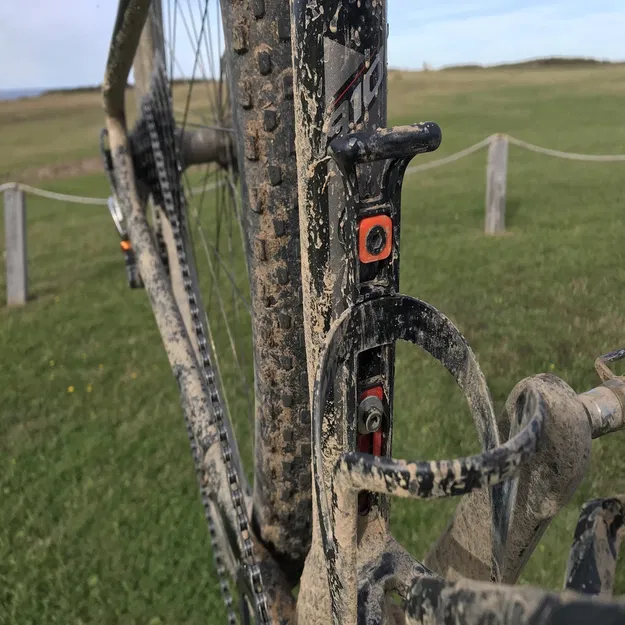

  Hình đầu tiên cho thấy cái cage này sau vài buổi đạp tập và một giải endurance 120km khá “kỹ thuật”. Nó giữ bình nước rất chắc, và sau đó không thấy mòn hay hư hại gì.

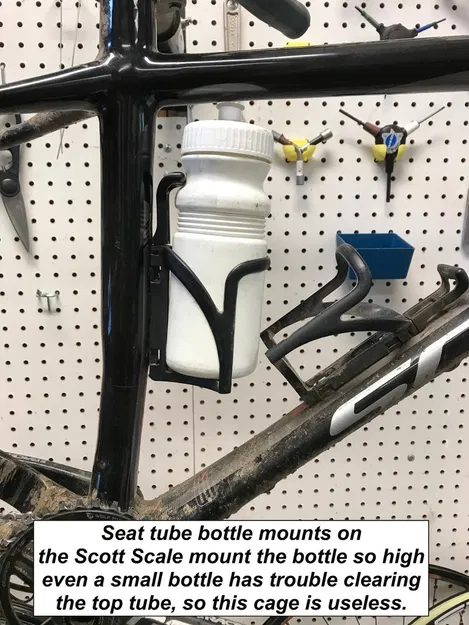

Cateye làm ra một trong những bottle cage tốt nhất hiện có, mẫu BC-100. Thiết kế này đã tồn tại nhiều năm dưới nhiều tên thương hiệu khác nhau, nhưng nhìn chung rất chắc chắn, tương đối nhẹ và cực kỳ bền. Vì vậy tụi mình dùng nó trên vài chiếc xe. Tuy nhiên, trên chiếc Scott Scale của vợ mình, vị trí mount bottle cage trên ống yên (seat tube) lại đặt cao một cách lạ, nên khi gắn cage vào đó thì thậm chí không đủ chỗ cho một bình nhỏ (xem hình).

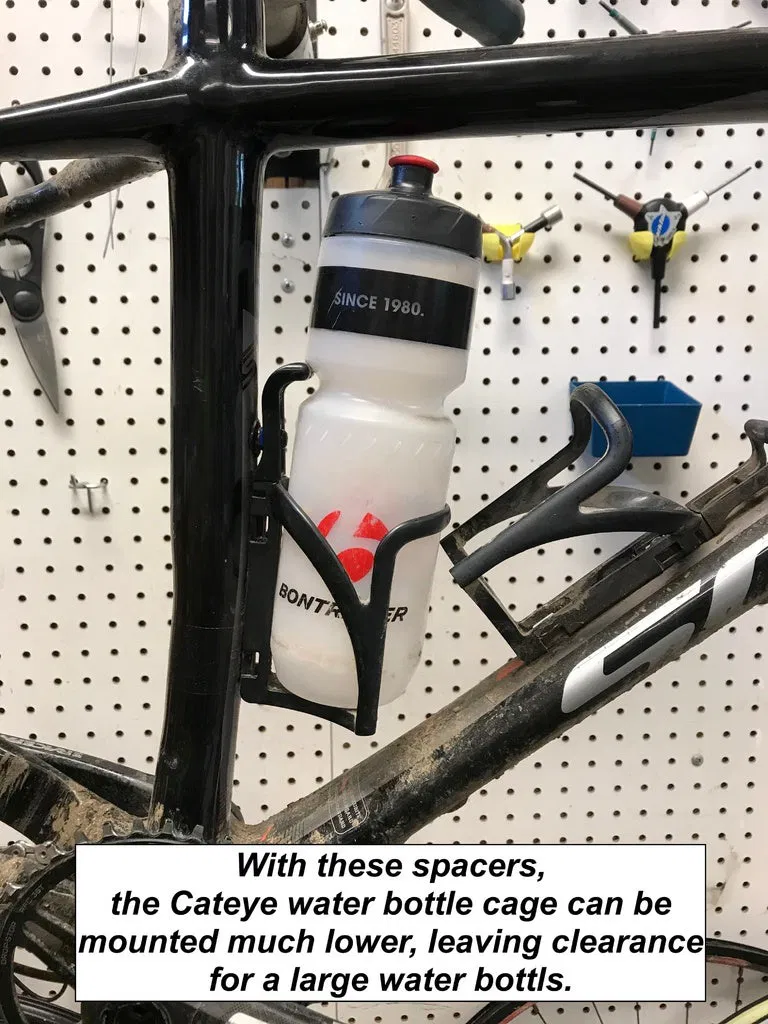

Có thể dùng một kiểu offset mount như hệ Wolftooth B-Rad, hoặc kiểu thiết kế này, nhưng với sườn xe này thì sẽ làm bình nước bị cấn với cage trên ống down tube. Để tránh chuyện đó, mình dùng mấy cái ngàm đơn giản này để hạ cage xuống bằng cách không dùng đúng các điểm mount tiêu chuẩn.

Để dùng các spacer này, bạn cần đảm bảo có ốc M5 đủ dài — tối thiểu 15mm là đủ, tùy sườn xe. Bôi blue LocTite (242) lên ren rồi luồn ốc xuyên qua các spacer này, với đầu ốc nằm ở phía rộng của spacer. Lắp spacer với cái top spacer vào phần khoét gần phía trên, và cái bottom spacer vào phần khoét nằm giữa các bottle mount zin. Siết vừa tay là xong.

Print instructions

In với nhiều shells, ít nhất bốn lớp. Vì chi tiết làm việc chủ yếu theo lực nén, 100% infill cũng là một lựa chọn hợp lý. Nếu đặt đúng hướng thì không cần supports. Mình thường in layer height 0.2mm với nozzle 0.4mm, nhưng bạn dùng thiết lập nào hợp là được.
