Nắp PSU 120mm cho máy in 3D CTC Bizer

Thiết kế này ban đầu được dự định cho CTC Bizer, tuy nhiên tôi đã biết rằng nó tương thích với tất cả các PSU chung.

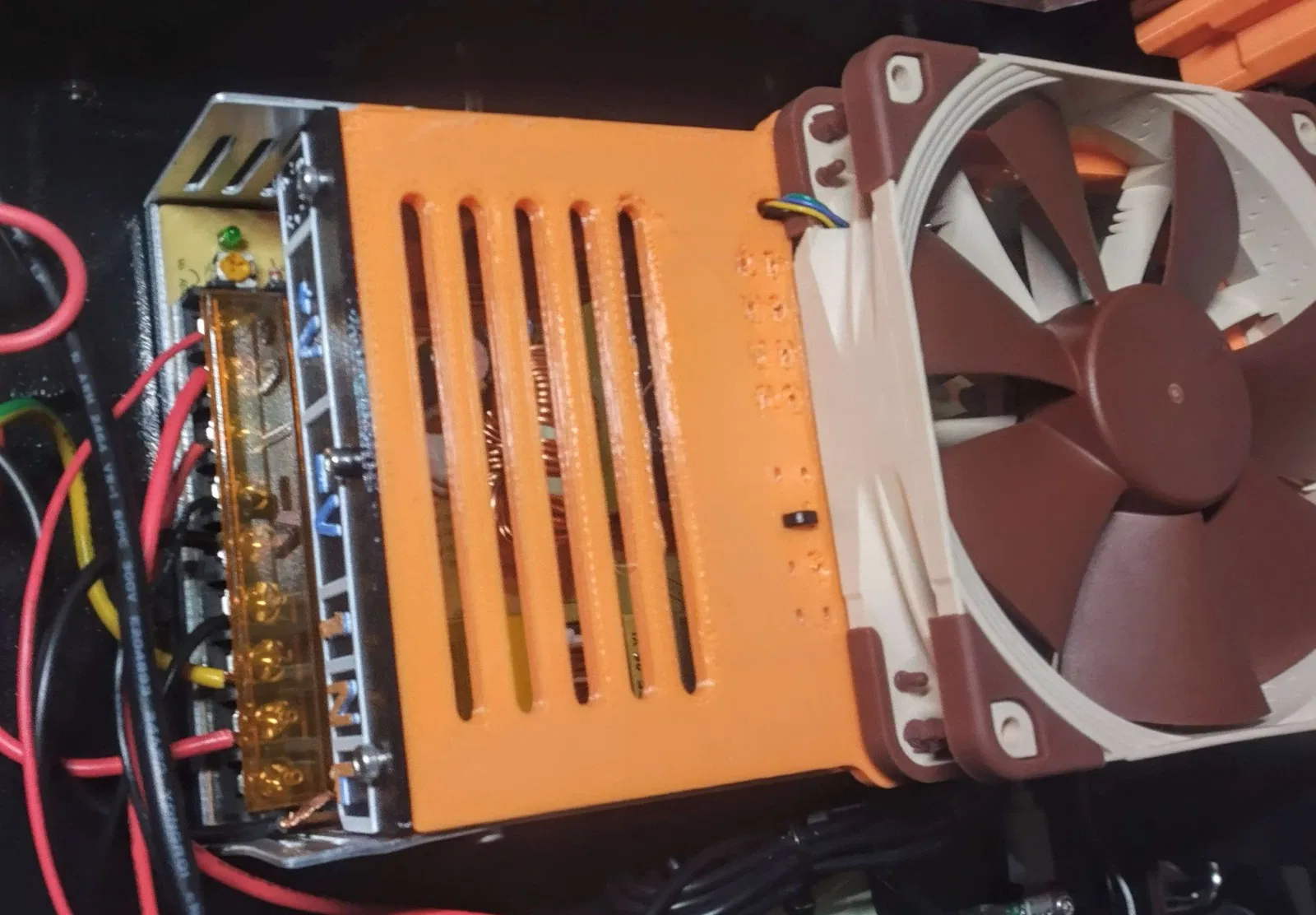

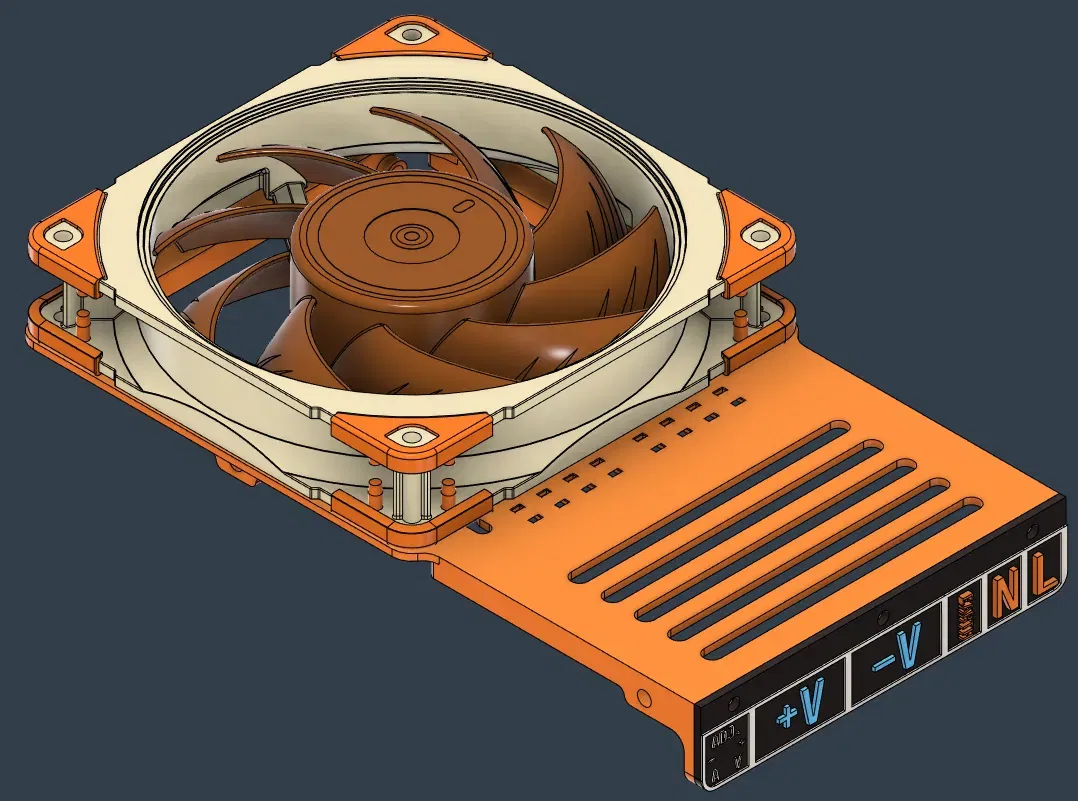

Bộ che này cho phép bạn lắp đặt một quạt 120mm, và bao gồm một lỗ cắt dây và các lỗ buộc zip.

Có 9 lỗ 4.2mm trên mô hình, bạn nên sử dụng những lỗ này cho các chèn nhiệt, sáu trong số đó được sử dụng để gắn bộ che vào PSU. Chỉ hai lỗ bên cạnh nhãn là cần thiết để gắn.

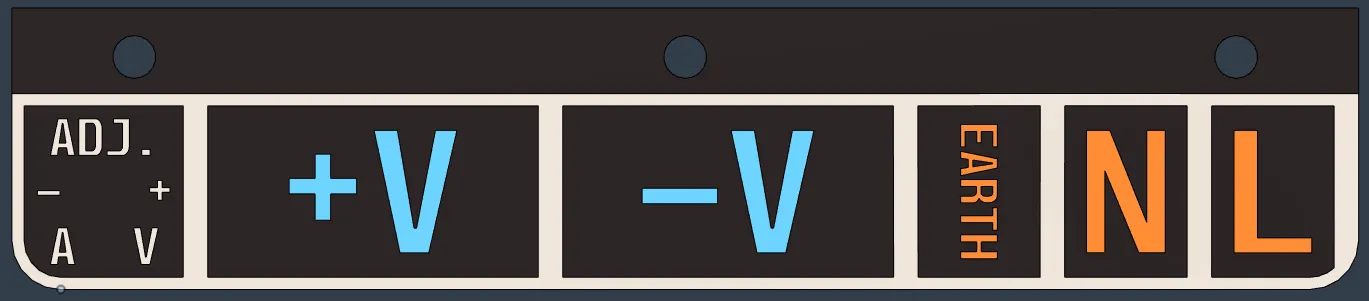

Có 3 lỗ ở phía sau để gắn một "nhãn". Điều này khớp với nhãn điện áp trên PSU gốc. Văn bản có độ cao khác nhau để cho phép thay đổi màu thủ công. Có một phiên bản không có văn bản điều chỉnh, vì nó nhỏ đến mức máy in của tôi không thể in được.

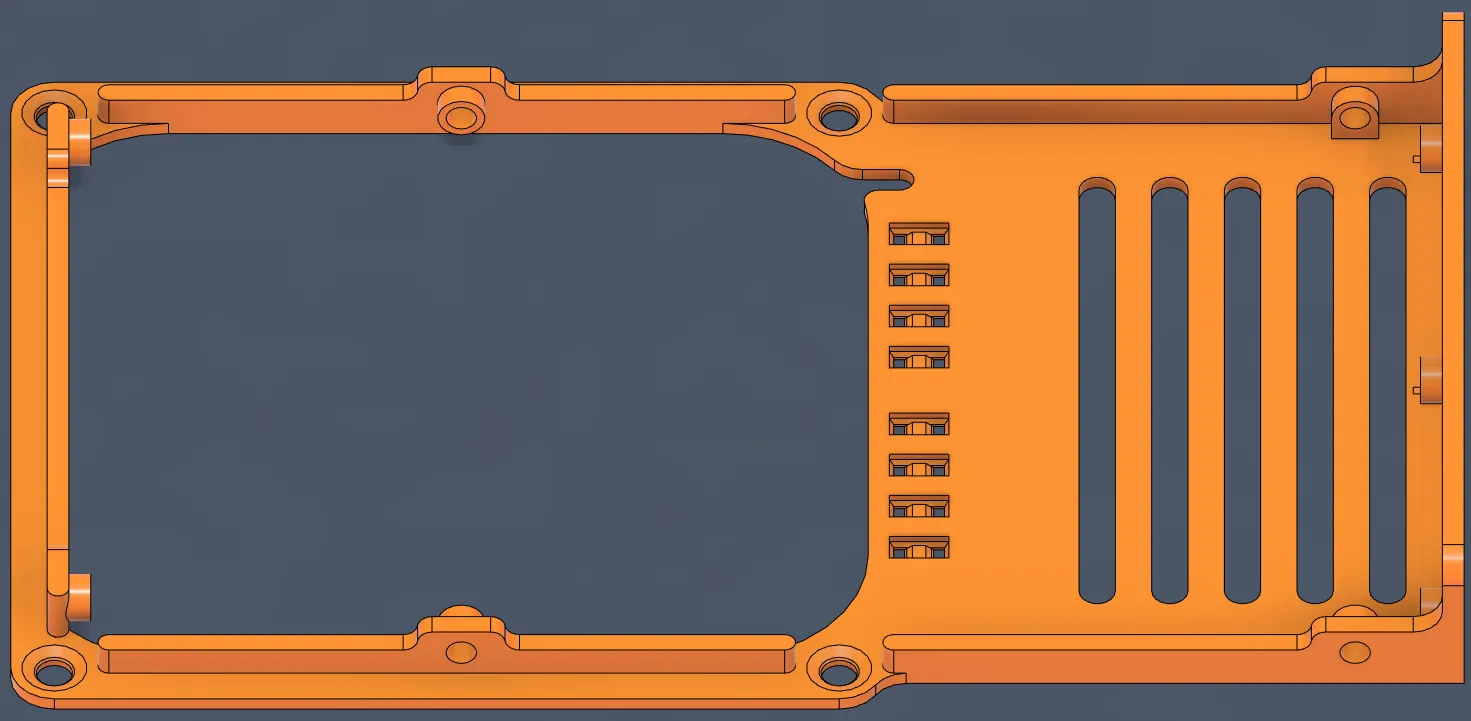

In bộ che phẳng (như trong hình ảnh thứ ba). Cần có hỗ trợ cho bốn lỗ gắn bên trong nơi quạt nằm.

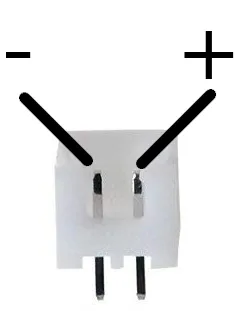

Chỉ dành cho CTC Bizer: Ở bên trong PSU có một đầu nối JST-XH hai chân. Đầu nối này xuất khoảng 12v tùy thuộc vào mức sử dụng, và có thể được sử dụng để điều khiển một quạt PC 12v tiêu chuẩn mà không cần dây nối bên ngoài, bộ chuyển đổi, v.v. Xem Hình ảnh để biết pinout. Tôi khuyên bạn nên kết nối điều này với một đầu nối quạt PC, thay vì trực tiếp đến quạt của bạn, để dễ dàng tháo ra trong tương lai. PSU của bạn có thể khác nhau, vì vậy hãy chắc chắn xác nhận rằng nó là 12v bằng cách sử dụng đồng hồ vạn năng hoặc quạt hy sinh trước.

Vừa vặn trong khu vực in của Bizer.
