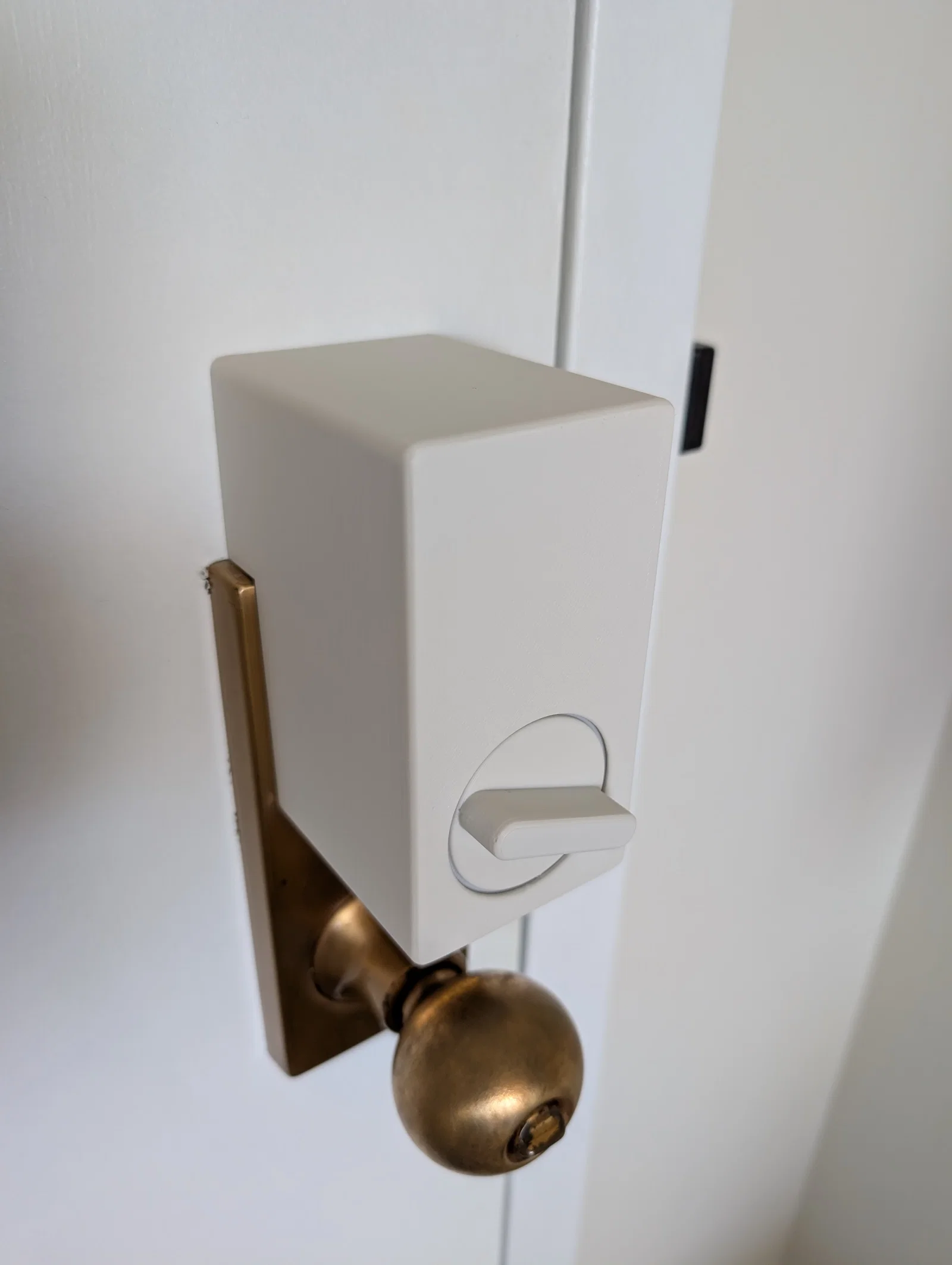

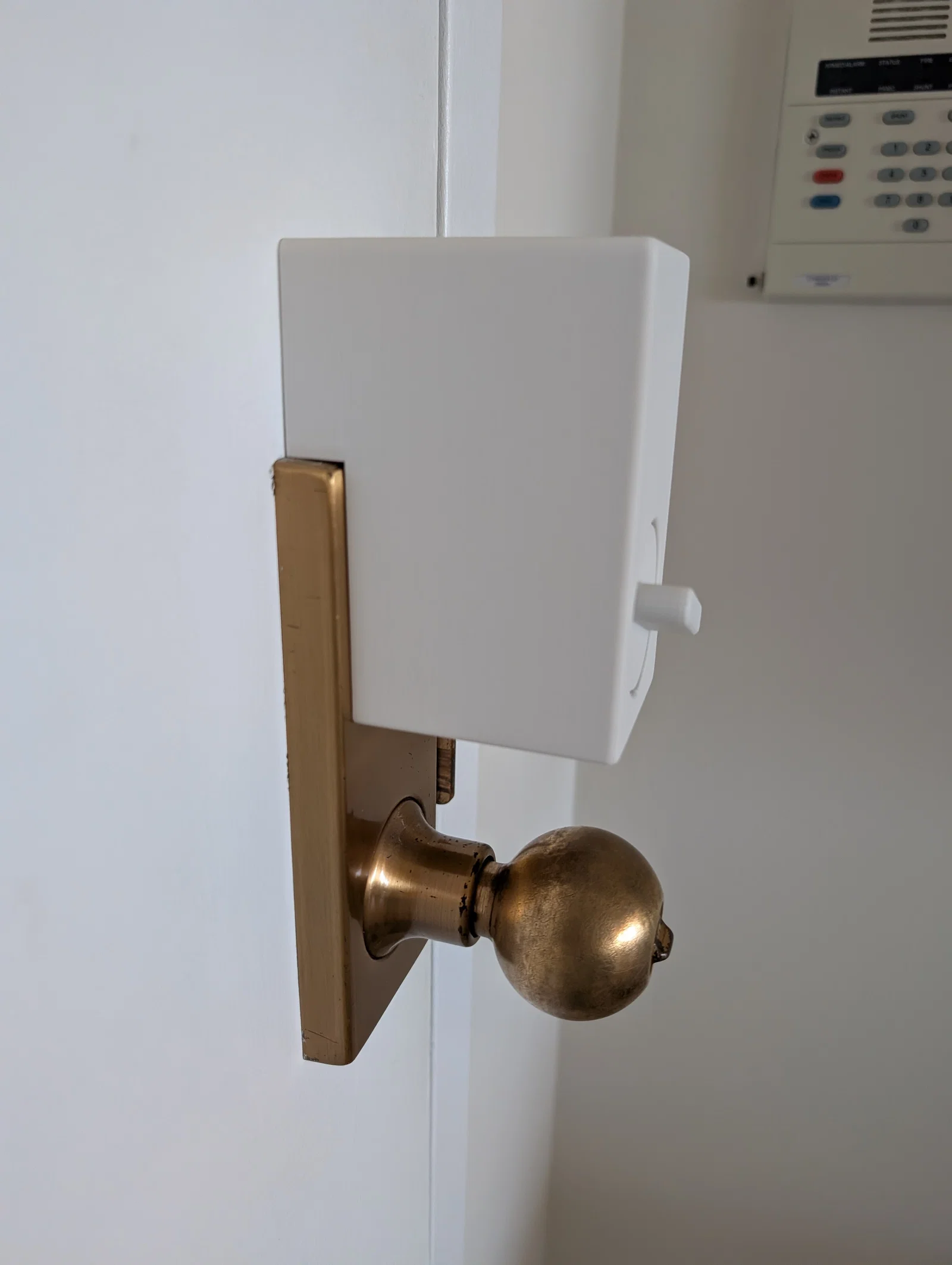

Cover (Sheath) SwitchBot Lock cho thân khóa và núm xoay

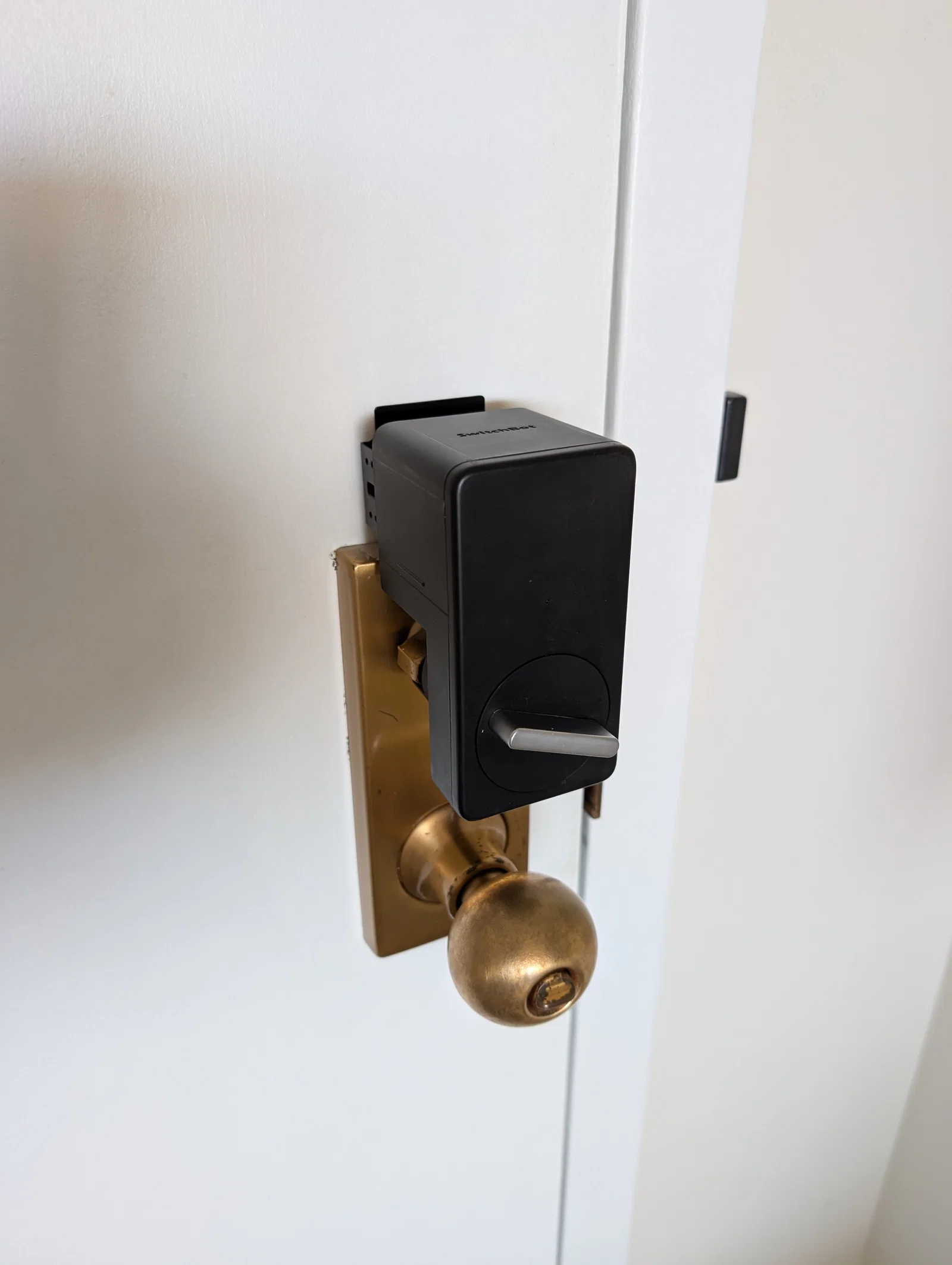

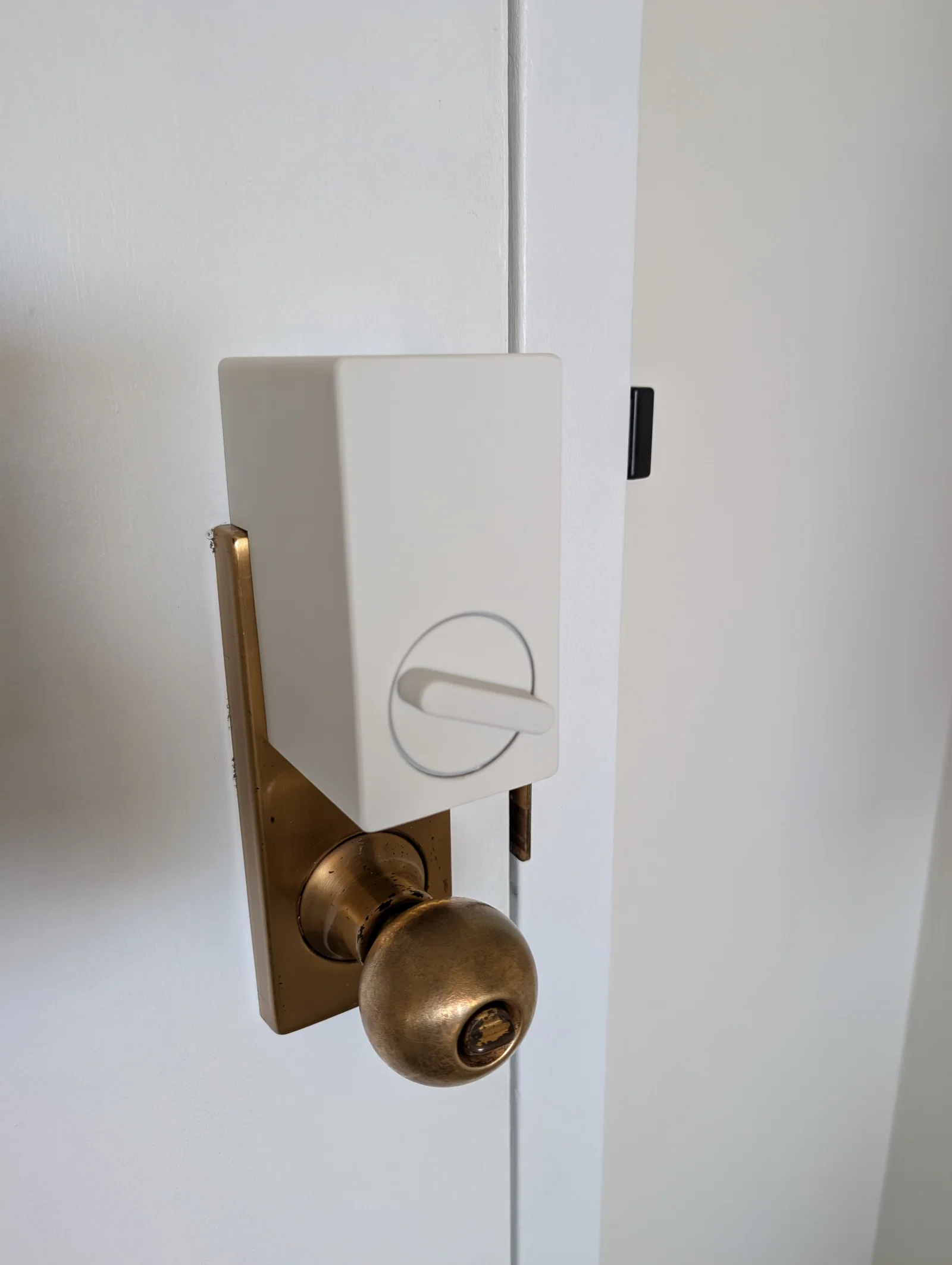

Đây là bộ cover cho SwitchBot Lock bản gốc (không phải Pro/không phải Ultra), gồm cover cho cả thân khóa (lock body) và núm xoay (knob).

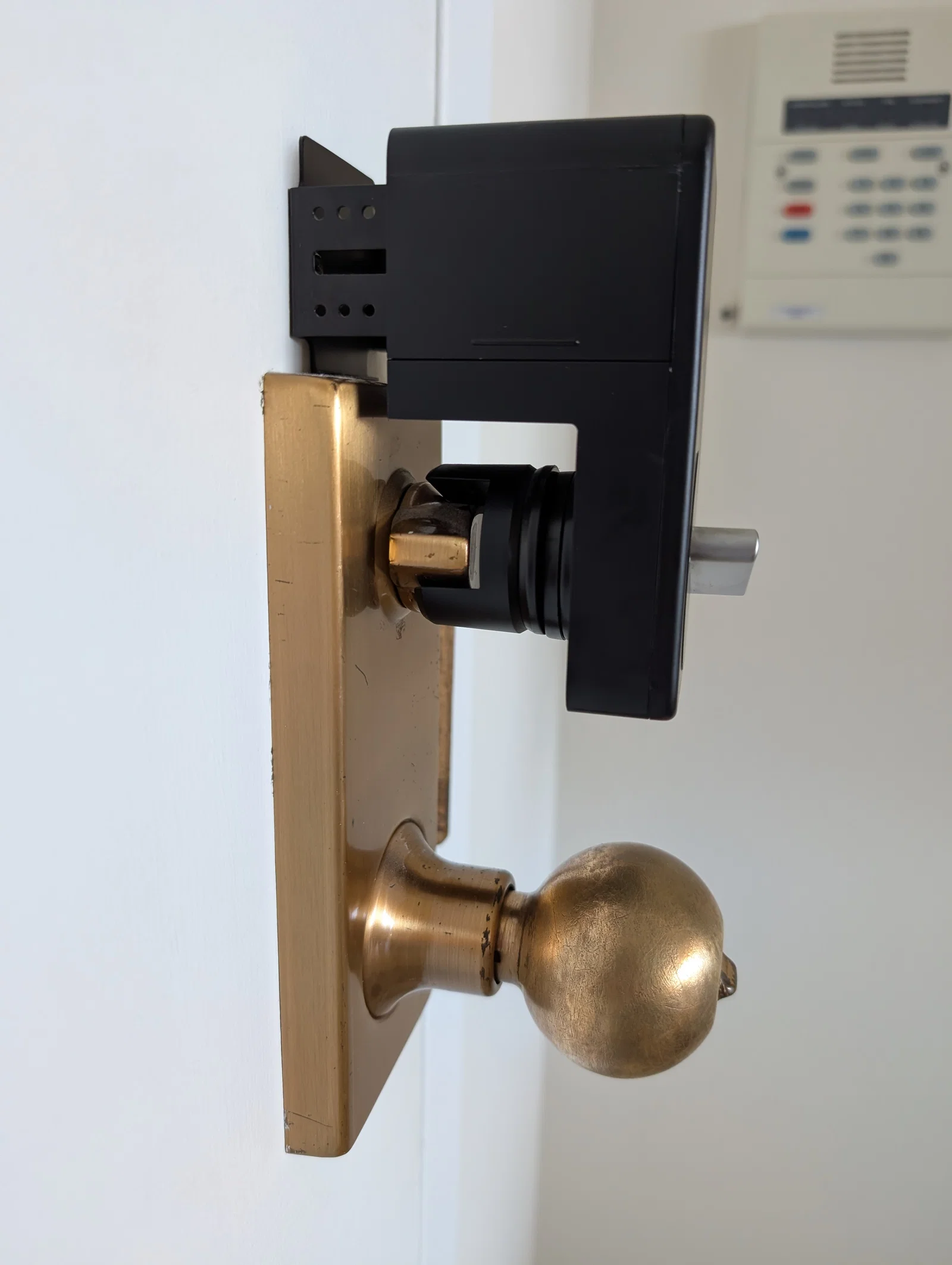

Vì mỗi cách lắp SwitchBot Lock đều hơi khác nhau, tùy theo loại ổ khóa bên dưới mà bạn đang dùng kèm, nên không thể làm một cover “một kích cỡ cho tất cả” cho phần thân chính của SwitchBot Lock. Mẫu này được mình làm cho đúng tình huống của mình, nên nhiều khả năng sẽ không vừa với của bạn nếu không chỉnh sửa.

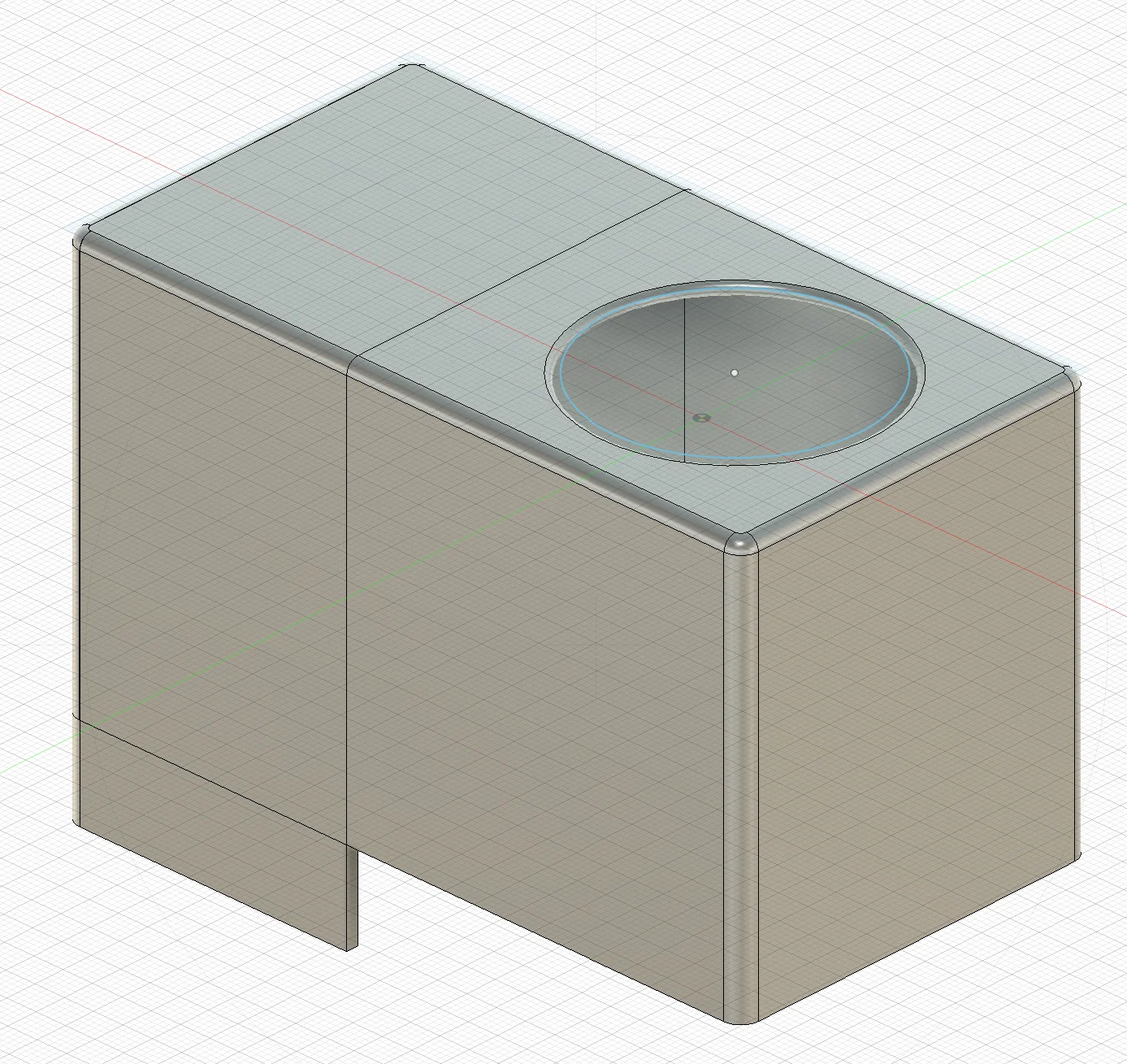

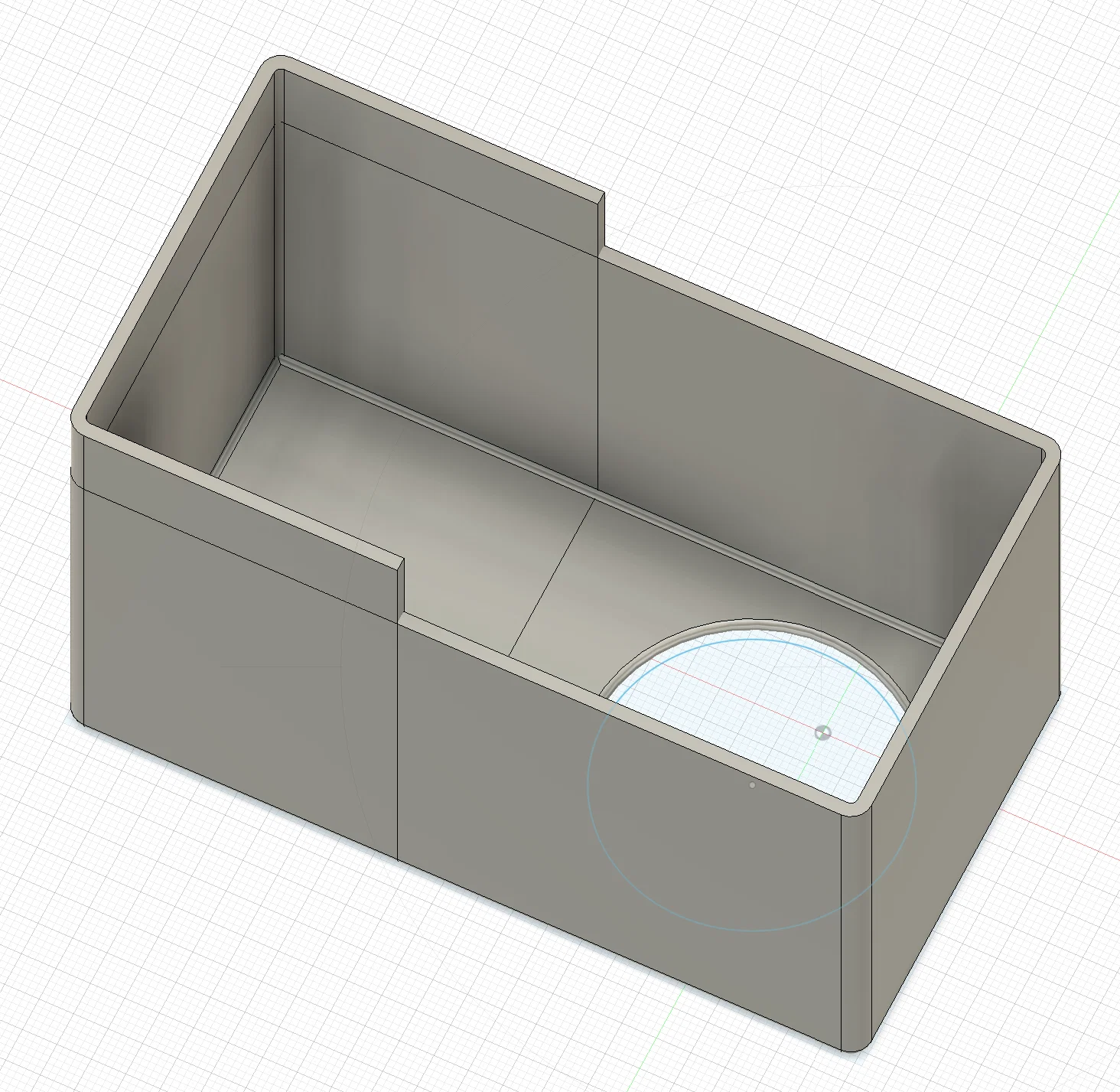

Vì vậy mình có đính kèm file Autodesk Fusion để bạn tự chỉnh theo nhu cầu (có thêm cả file STEP). Phần model cho lock body thực ra gồm 2 phần chính (2 khối hộp). Bạn chỉnh (hoặc bỏ) khối hộp thứ hai tùy theo trường hợp của bạn.

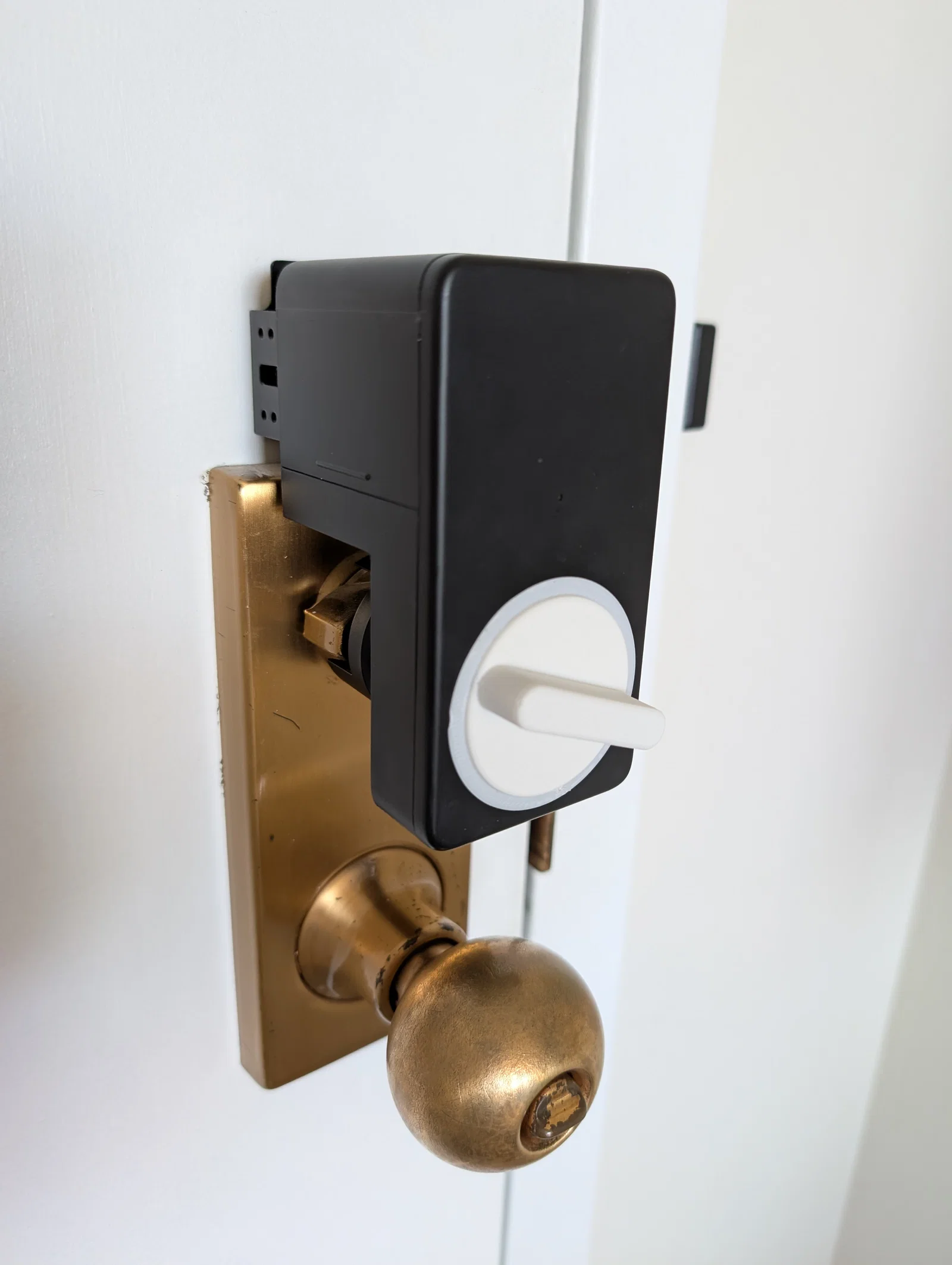

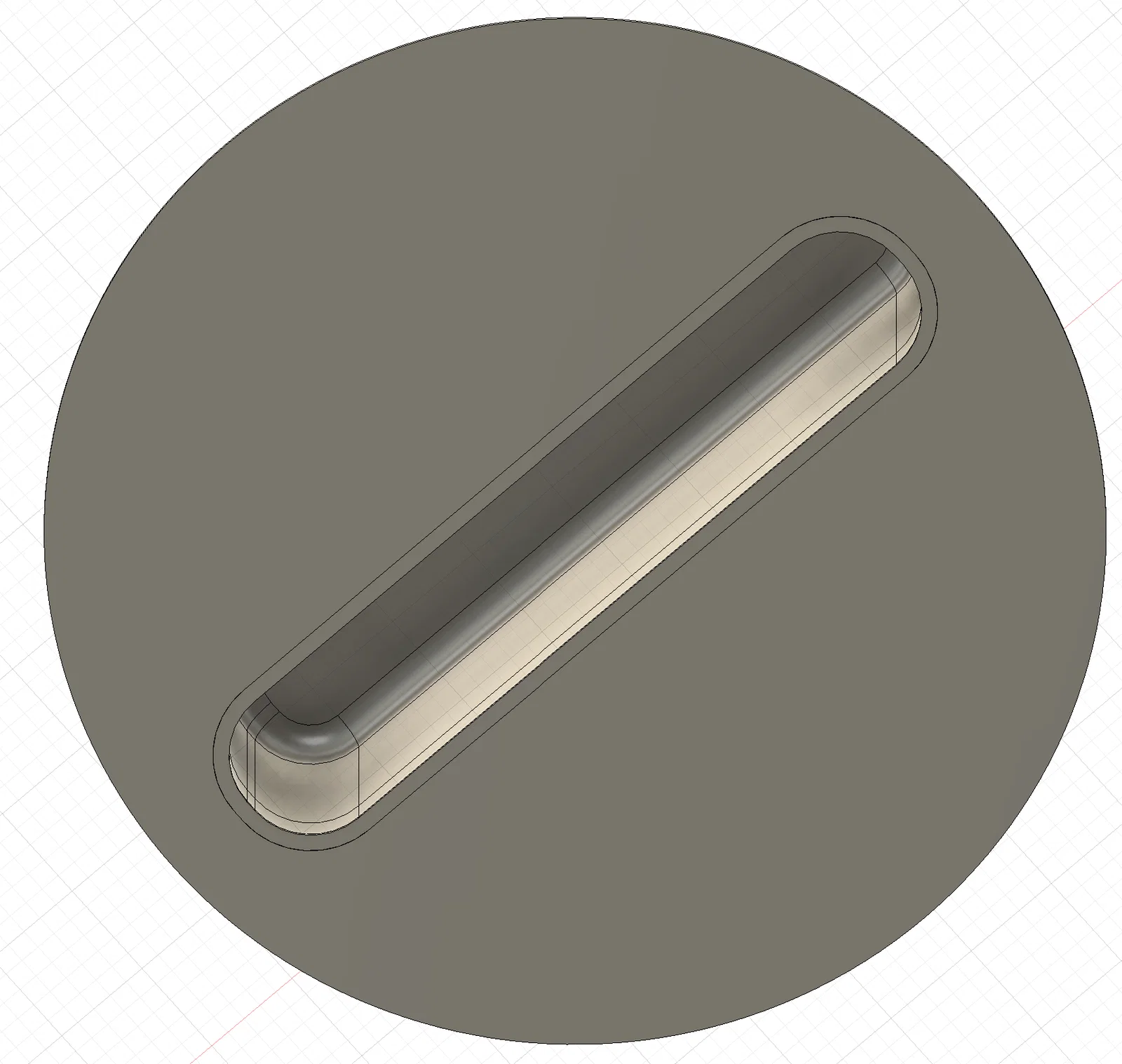

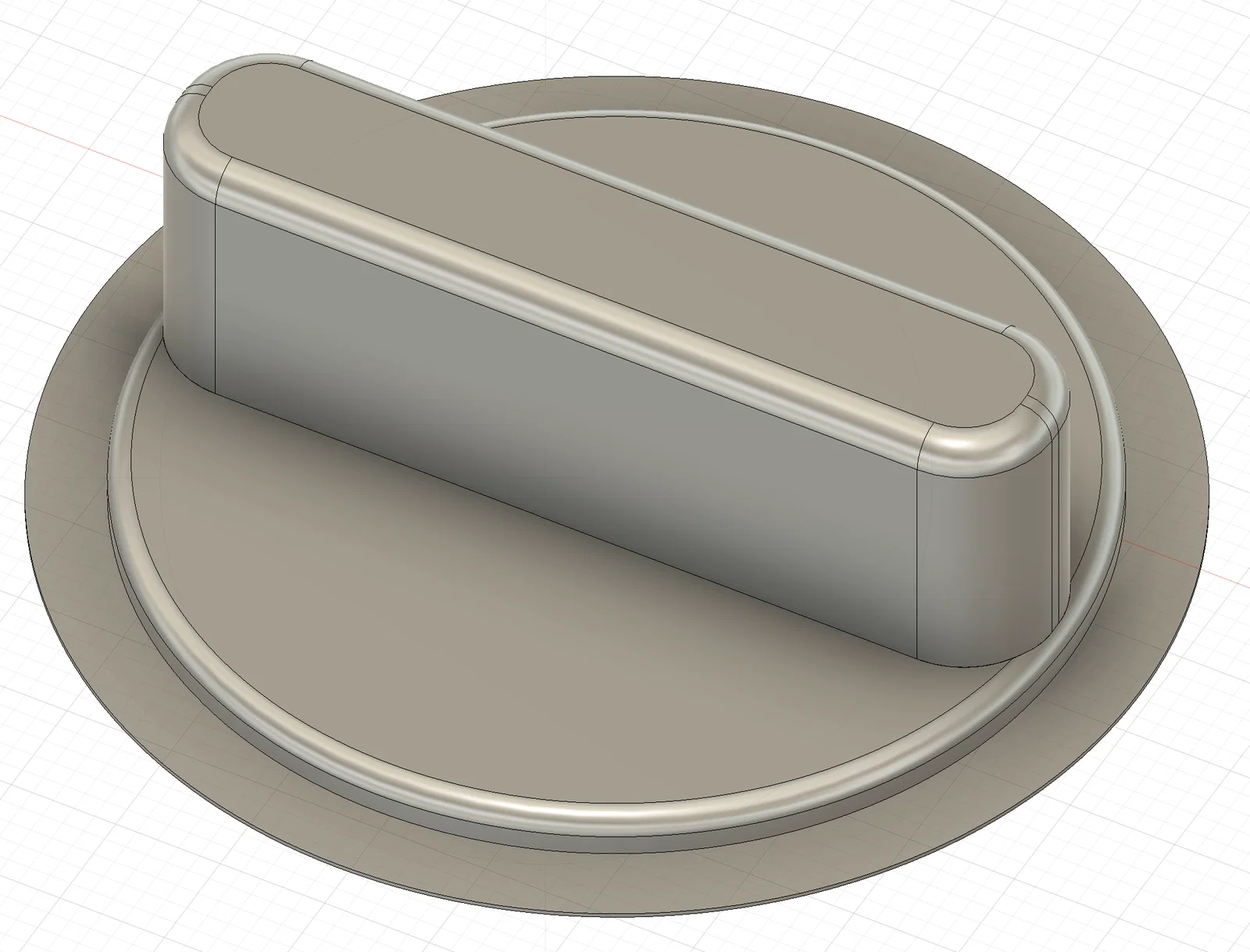

Cover cho knob được thiết kế để lắp nằm dưới cover thân. Khi in sẽ có một vòng giữ (retainer ring) nhìn giống như brim. Hãy in với tree supports và gỡ sản phẩm khỏi build plate thật cẩn thận để không làm hư phần “brim” này. Nhớ lắp cover knob lên khóa trước rồi mới trượt cover thân vào.

Body: In với mặt có lỗ quay xuống. Layer height 0.2mm, không cần supports hay brim.

Knob: In với mặt đĩa quay xuống. Layer height 0.2mm, tree supports, không cần thêm brim. Giữ lại phần brim vốn có của model vì nó cần để làm retainer ring.

Mình không phải chuyên gia dựng model và đây mới là mẫu thứ ba mình tự làm cho bản thân. Bạn cứ thoải mái hỏi hoặc góp ý để model tốt hơn.

Cảm ơn!
