Fan housing 120mm thay thế (Alternative 120mm fan housing)
Fan housing 120mm kiểu thay thế, đi thẳng xuyên qua nắp sau và không thu nhỏ đường kính sau fan để cải thiện airflow. Cần cắt lỗ vuông 125mm thay lỗ tròn 85mm; in úp phía filter xuống, cần support.
Mô tả
EDIT: 23Feb2026 - mấy ngàm gắn fan 120mm bị lệch vị trí. Giờ đã chỉnh đúng. Đồng thời cũng giảm góc overhang.

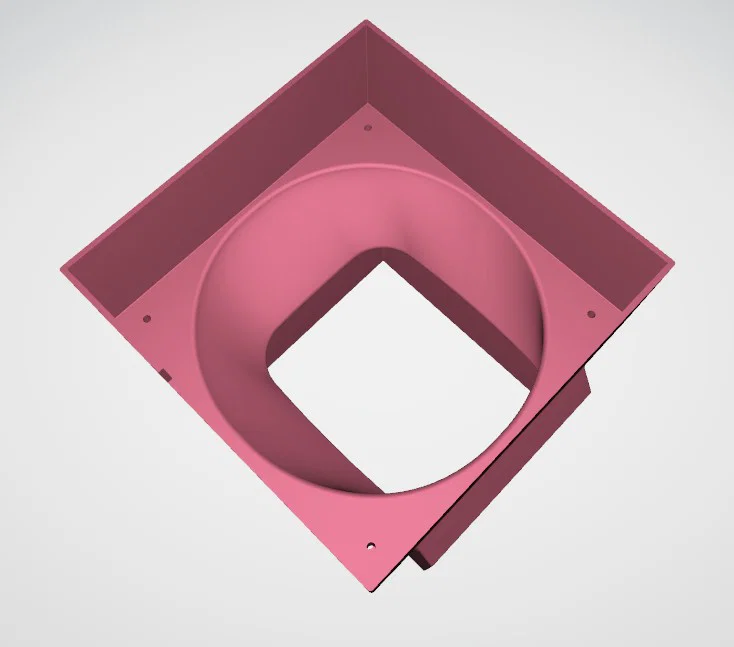

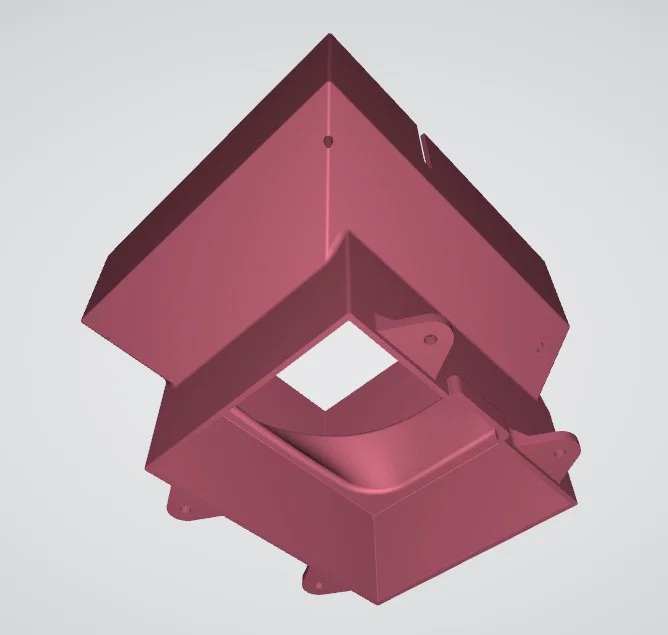

Đây là một kiểu fan housing thay thế, đi thẳng xuyên qua nắp sau luôn — nên sẽ KHÔNG tương thích với ducting/exhaust.
Cần cắt một lỗ vuông 125mm thay cho lỗ tròn 85mm. Vì vậy phần chuyển tiếp giữa filter và fan mới sẽ dài hơn và mượt hơn. Sau fan thì nó không thu nhỏ đường kính lại, nên airflow cũng tốt hơn. Tốc độ dòng khí thải cũng sẽ thấp hơn.
Hiện cái này vẫn chưa test, nhưng mình sẽ in và test ngay khi fan tới.
Thiết kế để in với phía filter úp xuống — overhang 40 độ. Cần support ở mặt phẳng của filter và các ngàm mount.
Fan đã mua: GDSTIME 24V 12025 dual ball bearing 2000RPM 2Pin
