Nâng cấp quạt xả 120mm cho Qidi Q2 & back panel tùy biến

CẬP NHẬT

12/26/25

• Thêm một phiên bản back panel không có khoét lỗ cho ống PTFE ở góc trên bên phải.

• Thêm một nút (plug) TPU in được để bịt phần khoét lỗ dẫn hướng PTFE ở góc trên bên phải.

• Bỏ các lỗ không dùng để gắn Qidi box hub ở giữa back panel.

• Thêm các phiên bản có lỗ ở phía trên và phía dưới bên trái để dễ gắn các adapter ống xả.

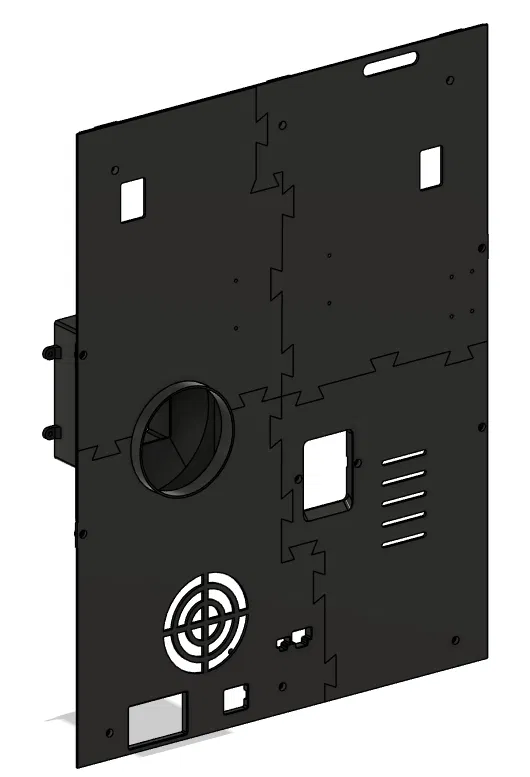

Bộ này giúp bạn nâng cấp rất cần thiết cho quạt xả (chamber exhaust fan). Bạn có thể thay quạt stock 80mm bằng quạt 120mm chuẩn. Quạt cần là loại 24V, hoặc bạn phải dùng stepdown converter nếu muốn dùng quạt 12V. Khi nâng cấp quạt xả lên 120mm, thiết kế này sẽ tái sử dụng quạt xả cũ như một quạt làm mát MCU board nâng cấp. Quạt làm mát MCU board stock trên back panel là quạt 4010 và quạt xả là quạt 8025. Đây là cách rất hay để nâng cấp cả quạt xả và quạt MCU board mà chỉ cần mua thêm đúng 1 quạt 120mm.

Phần fan duct insert chính là chi tiết nhô ra khỏi back panel để gắn ống (hose) dẫn khói/mùi ra chỗ khác. Có 2 phiên bản: một cái nhô 10mm so với back panel và một cái nhô 20mm. Bản 20mm sẽ chừa nhiều không gian hơn để kẹp (clamp) ống vào, còn bản 10mm ngắn hơn sẽ phù hợp nếu bạn không dùng ống để dẫn khói/mùi.

CÀI ĐẶT IN (PRINT SETTINGS)

0.2mm Layer Height

Arcane Walls

5 Walls

25% Honeycomb infill

FILAMENTS

Mình in bộ này bằng High Speed PETG cho back panel và cho cụm housing quạt/lọc. Mình đã test qua nhiều lần in 5–6 tiếng ở nhiệt độ chamber 65C và chưa thấy dấu hiệu chảy hay cong vênh. Nếu bạn hay in ở nhiệt chamber cao thì để an toàn, nên in phần housing quạt/lọc bằng ABS/ASA.

VẬT TƯ (MATERIALS)

1x quạt 120mm

Khi thay quạt, các chi tiết đều được thiết kế để dùng lại ốc stock nên không cần mua thêm phần cứng.

Khi chuyển các chi tiết từ back panel stock sang back panel này, phần cao su dẫn hướng cho ống PTFE có thể hơi khó tháo. Thực ra nó chỉ là đẩy ra thôi, nhưng có một chút keo quanh mép. Bạn có thể nhẹ nhàng rà dao/razorblade dọc theo viền để làm bong keo cho dễ tháo.

Quạt xả 80mm stock sẽ cắm vào giắc 2 pin màu xanh lá trong hình này, và quạt làm mát board stock sẽ cắm vào giắc 2 pin màu trắng bên cạnh. Vì mình bỏ quạt làm mát board cũ và thay bằng quạt 80mm, bạn chỉ cần chuyển quạt 80mm sang cắm vào giắc màu trắng và tháo hẳn quạt board stock ra.

Nếu quạt 120mm của bạn là đầu cắm 2 pin thì có thể dùng luôn giắc 2 pin màu xanh lá trên board. Nhớ kiểm tra lại đầu cắm trên quạt để chắc chắn đúng loại cần dùng. Nếu quạt 120mm là đầu cắm 4 pin thì bạn sẽ dùng cổng trống được khoanh trong hình bên dưới. Một lần nữa, hãy nhìn kỹ đầu cắm trên quạt để đảm bảo đúng loại. Theo thứ tự từ trên xuống dưới, các chân là: Ground, 24V, PB12 (Tachometer/RPM), PWM control.

Quạt làm mát MCU board stock chạy 100% công suất bất cứ khi nào máy in đang bật. Vì mình chuyển quạt 80mm sang để làm mát board nên nó mạnh hơn nhiều và không cần chạy 100%. Đo bằng temp gun thì board khoảng 60C khi quạt stock chạy 100%. Khi gắn quạt 80mm và chỉ chạy 35% thì board còn 40C. Mà quạt 80mm chạy 35% cũng êm hơn quạt stock. Để quạt 80mm mới chạy ở mức 35% công suất, mình cần chỉnh một chút trong printer.cfg. Mở printer.cfg rồi kéo xuống tìm mục [controller_fan board_fan]. Tại đó bạn sửa dòng gần cuối từ 1.0 thành 0.35, hoặc copy đoạn code bên dưới. Sau khi chỉnh xong nhớ Save và Restart.

[controller_fan board_fan]
pin:PA9
max_power:1.0
shutdown_speed:1.0
cycle_time:0.01
fan_speed: 0.35 # <---- This is the number that is changed
stepper:stepper_z,stepper_z1

Nếu bạn dùng quạt 120mm loại 4 pin, vì mình đang dùng các chân khác trên board nên cần chỉnh nhẹ phần g-code. Mở printer.cfg và kéo xuống cho tới khi thấy [fan_generic chambe_circulation_fan]. Ở dòng đầu tiên bạn cần đổi PIN thành PA8, hoặc copy đoạn code bên dưới. Sau khi chỉnh xong nhớ Save và Restart.

[fan_generic chamber_circulation_fan]
pin: PA8 # <---- This is what was changed
shutdown_speed: 0.0
cycle_time: 0.0100
hardware_pwm: True
kick_start_time: 0.100
off_below: 0.0

Chỉ cần vậy thôi. Và một lần nữa, nếu bạn có câu hỏi hay cần hỗ trợ thì cứ liên hệ với mình.
