Chân đế cho ESP32 e-Paper Weather Station

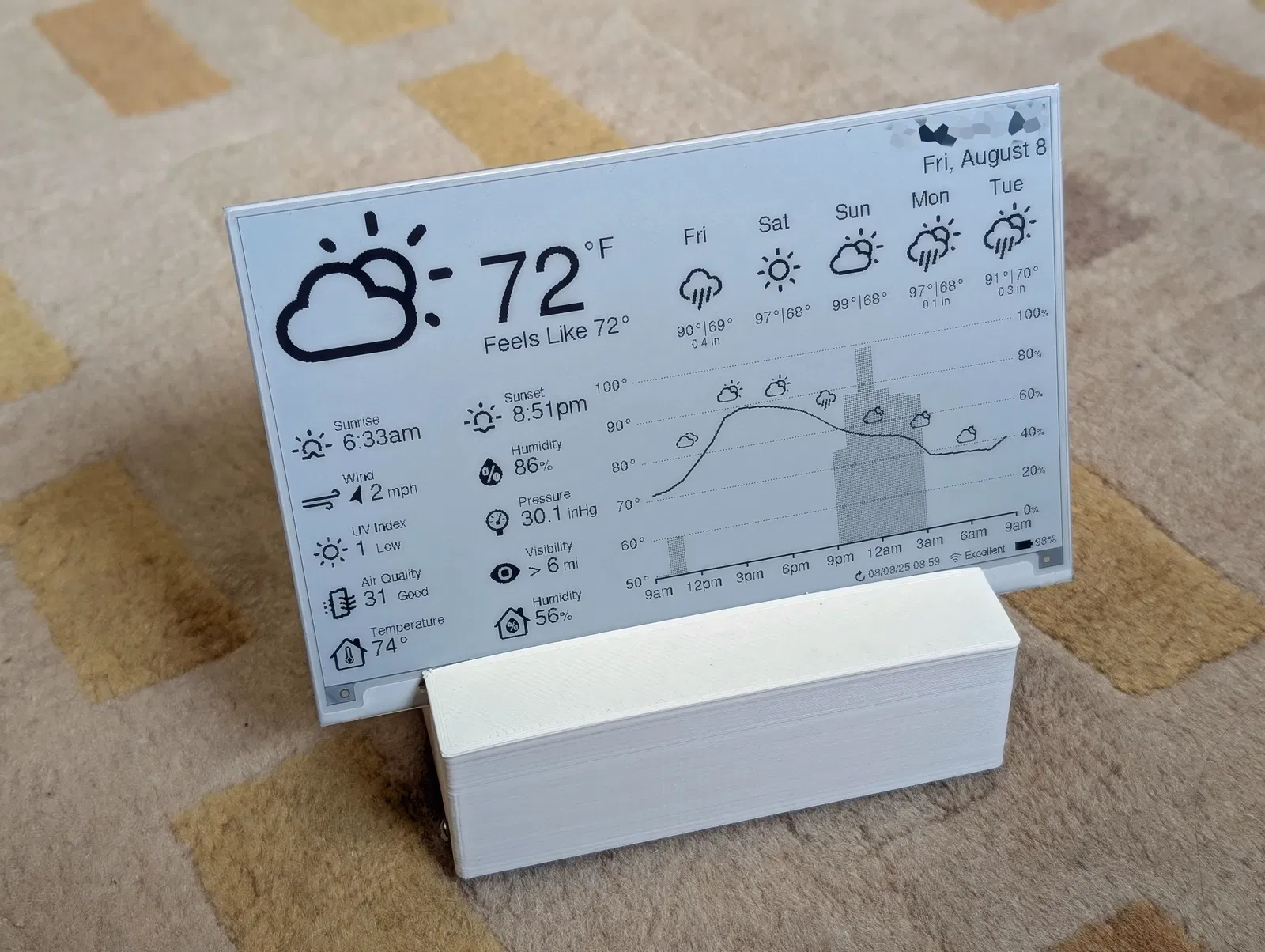

Đây là cái stand để giữ màn hình và phần electronics cho bộ ESP32 E-Paper Weather Display do Luke Marzen thiết kế. Chi tiết về phần electronics và các thành phần software có thể xem trên trang GitHub của ổng
https://github.com/lmarzen/esp32-weather-epd.

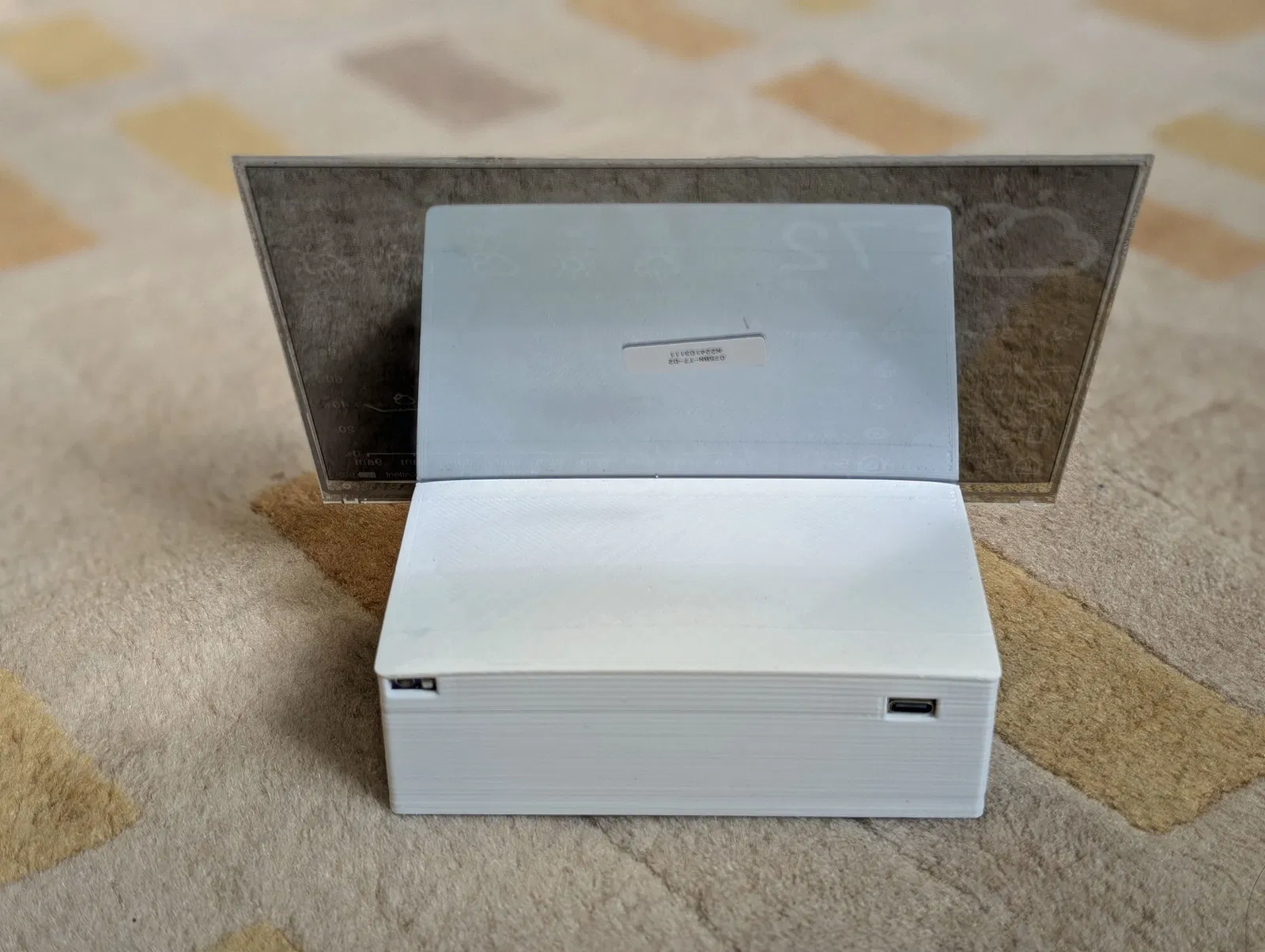

Các part được thiết kế để dễ in, không cần supports và vừa với bàn in nhỏ. Mình cũng ưu tiên đơn giản nhất có thể để giảm chi phí và độ phức tạp khi lắp. Vì vậy mình không dùng threaded inserts, bỏ nút reset, và chừa đường truy cập thẳng vào cổng sạc USB C thay vì dùng đầu nối extender. Cuối cùng, mình muốn thiết kế bên ngoài tối giản để sự chú ý tập trung vào màn hình e-paper mỏng, chứ không phải cái stand.

Thể tích bên trong stand đủ lớn để nhét gọn tất cả linh kiện. Nhiều khả năng pin lớn hơn loại 5000mAh mình dùng, hoặc các display driver board lớn hơn cũng vẫn vừa. Có kèm file OpenScad nếu bạn muốn thử phóng to/thu nhỏ cái case. Mình đoán bạn có thể giảm được khoảng 25–50% thể tích nếu đi dây trực tiếp vào board thay vì dùng connector.

Assembly

ESP32 được cố định bằng ba con ốc #2-56x5/32. Các linh kiện còn lại chỉ đặt nằm trong hộp. Nhớ gấp gọn các dây của display adapter board để giảm lực kéo lên cáp connector của panel. Nếu bạn lo bị xê dịch, có thể cố định BME280 bằng một giọt silicone hoặc dán băng keo. Display adapter board cũng vậy. Với nhu cầu dùng của mình tới giờ thì chưa thấy cần làm mấy bước đó.

Tùy chất lượng bản in, bạn có thể cần dũa nới khe (slot) ra chút xíu. Khe được canh dung sai khá sít để nó kẹp nhẹ phần đáy của màn hình.

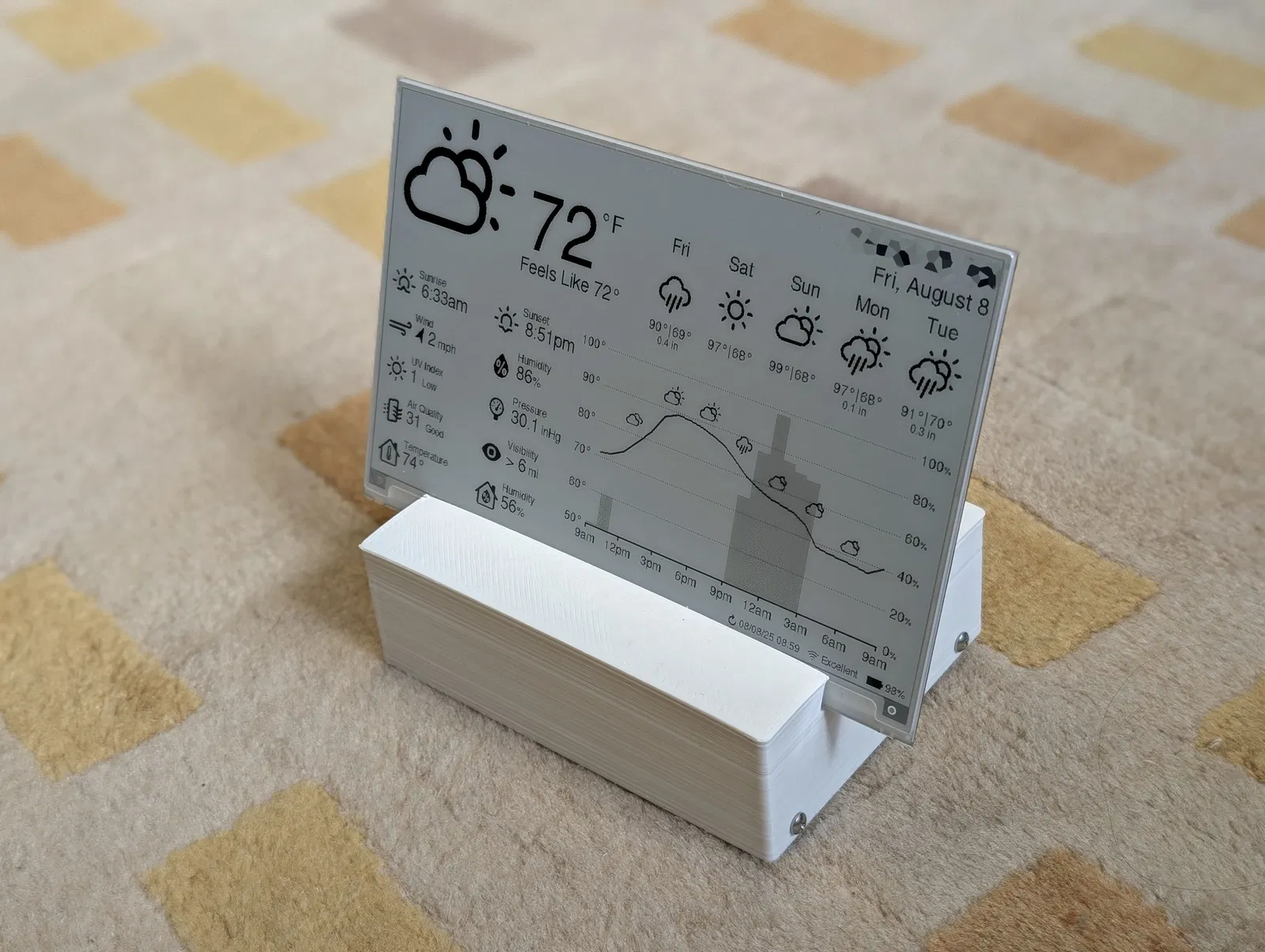

Phần đáy được gắn bằng bốn con ốc #4-40x5/16 hoặc loại tương tự. Nếu bản in ổn và ốc đúng cỡ, ốc sẽ trượt khá nhẹ qua các lỗ bên ngoài và tự ăn ren vào các lỗ trên tấm đáy.
